Zmanjševanje konic moči na glavnem omrežnem priključku zaradi prihranka pri računu za elektriko
Besedilni opis te slike

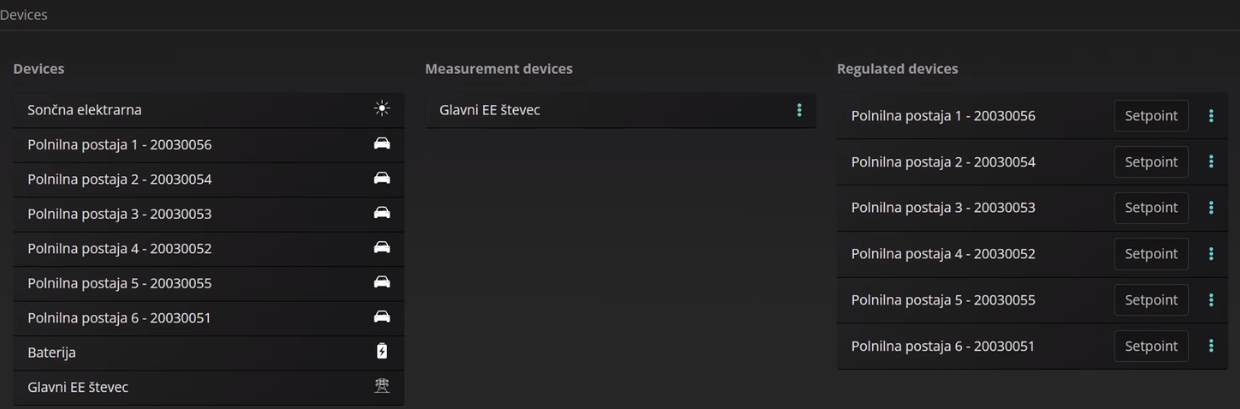

Posnetek zaslona plošče Devices v urejevalniku strategij Reduxi Configurator (temna tema), trije stolpci. Stolpec Devices: Sončna elektrarna z ikono sonca; Polnilna postaja 1 - 20030056, Polnilna postaja 2 - 20030054, Polnilna postaja 3 - 20030053, Polnilna postaja 4 - 20030052, Polnilna postaja 5 - 20030055, Polnilna postaja 6 - 20030051, vsaka z ikono avtomobila; Baterija z ikono baterije; Glavni EE Števec z ikono merilnika. Stolpec Measurement devices: Glavni EE Števec. Stolpec Regulated devices: šest vnosov Polnilna postaja od 1 do 6 z enakimi številkami, vsak z gumbom Setpoint in menijem s tremi pikami. Naslov plošče: Devices.
Naša strategija deluje na podlagi meritev glavnega merilnika. Na podlagi podatkov bomo omejili moč polnilnic avtomobilov, ko skupna proizvodna moč doseže 58 kW. Zakaj 58 kW? Ne želimo doseči 60 kW, zato ohranjamo varnostno razdaljo do naše največje omejitve. Na primer: recimo, da vklopimo dodatno napravo, ko je naša poraba moči že pri 58 kW. V tem primeru lahko skupna poraba preseže 60 kW, preden se sproži interval strategije in uredi vse naprave, da porabo moči spet zniža na 58 kW. Drug primer je počasna komunikacija s polnilnico, kjer lahko ukaz za znižanje zaradi težav s povezljivostjo do naprave potuje 30 sekund, mi pa bi potrebovali nekaj časa, da bi se skupna poraba moči spet znižala na 58 kW. Zato imamo tukaj varnostno razdaljo.
Besedilni opis te slike
Posnetek zaslona obrazca Basic settings v urejevalniku strategij Reduxi Configurator (temna tema). Polja: Type: Dynamic limit; Name: Konična moč 60 kW - avto polnilnice; Persist schedule: Every 5 minutes; Default priority: 100; Active: stikalo vklopljeno (turkizno).
V nastavitvah določimo najvišji tok 140 A na vsaki varovalki in omejitev največje moči 58 kW.
Besedilni opis te slike
Posnetek zaslona razdelka Advance settings v Reduxi Configurator (temna tema). Polja: Max current L1: 140 A; Max current L2: 140 A; Max current L3: 140 A; Max power: 58000 W. Desni del slike je prazno bel.
Naša prva strategija pokriva splošno porabo moči in omejuje tok na vsaki varovalki za zaščito. Druga strategija nam omogoča uporabo moči baterije namesto zniževanja moči polnilnic. To je tudi način, ki preprečuje preseganje skupne porabe moči 58 kW ali skupnega toka 140 A na vsaki varovalki.
Besedilni opis te slike
Posnetek zaslona obrazca Basic settings v urejevalniku strategij Reduxi Configurator (temna tema). Polja: Type: Battery management; Name: Konična moč 60 kW - baterija; Persist schedule: prazno; Default priority: 100; Active: stikalo vklopljeno (turkizno). Desni del slike je prazno bel.
Druga možnost je strategija z baterijo. Ta strategija omogoča dodatno moč, ko smo s prvo strategijo že izklopili vse polnilnice, objekt pa še vedno porablja več od dovoljenih 58 kW. To se lahko zgodi, ker ima objekt lahko več naprav, ki jih Reduxi ne meri, na primer hladilnik, pečica in savna. Te naprave lahko povečajo skupno porabo moči in skupaj lahko presežejo 58 kW. V tem primeru želimo začeti prazniti baterijo, ki nam bo zagotovila potrebno dodatno moč in tok na vsaki varovalki, ne da bi se zaradi višje konične moči povečal znesek na računu za elektriko.
Besedilni opis te slike
Posnetek zaslona plošče Devices v urejevalniku strategij Reduxi Configurator (temna tema), trije stolpci. Stolpec Devices: Sončna elektrarna z ikono sonca; Polnilna postaja 1 - 20030056, Polnilna postaja 2 - 20030054, Polnilna postaja 3 - 20030053, Polnilna postaja 4 - 20030052, Polnilna postaja 5 - 20030055, Polnilna postaja 6 - 20030051, vsaka z ikono avtomobila; Baterija z ikono baterije; Glavni EE Števec z ikono merilnika. Stolpec Measurement devices: Glavni EE Števec s menijem s tremi pikami. Stolpec Regulated devices: Baterija z gumbom Setpoint in menijem s tremi pikami. Naslov plošče: Devices.
To je mogoče storiti za kratek čas, ker so ti konci običajno zelo kratki in ob določenih urah.
Ko se konična poraba zniža ali dobimo več proizvodnje iz sončne elektrarne, kot jo lahko porabijo naprave v naši hiši, lahko spremenimo smer. Začnemo napajati polnilnice avtomobilov in hkrati polniti baterijo.
|
Dischard Soc Min |
Ne želimo prazniti baterije, ko je stanje baterije pod 20 % |
|
Charge Soc Max |
Ne želimo polniti baterije, če je stanje baterije nad 80 % |
|
Dischard above Current – L1, L2, L3 |
Če je tok na glavnem merilniku nad 140 A, naj baterija pomaga z dodatnim tokom, sicer lahko varovalka pregori in pride do prekinitve oskrbe z elektriko |
|
Charge Bellow Current – L1, L2, L3 |
Baterijo želimo polniti, ko v hiši ni dovolj naprav, ki bi porabile vso razpoložljivo električno moč, ali ko je več proizvodnje iz sončne elektrarne, ki jo hiša lahko porabi |
|
Dischard Above Power Active |
Baterijo začnemo prazniti, ko je skupna poraba moči na glavnem merilniku nad 58 kW |
|
Charge Bellow Power Active |
Baterijo začnemo polniti, ko je skupna poraba moči na glavnem merilniku nižja od 58 kW – to pomeni, da električno energijo prodajamo v omrežje, ker hiša in njene električne naprave ne porabljajo vse razpoložljive električne moči |
|
Affects Main Currents |
Strategija mora vedeti, ali bo tok baterije vplival na tokove na glavnem merilniku. V našem primeru je tako |
Besedilni opis te slike
Posnetek zaslona razdelka Advance settings v Reduxi Configurator (temna tema), visok obrazec. Polja: Discharge Soc Min: 20 (oznaka enote A, kot je prikazano); Charge Soc Max: 100 (oznaka enote A, kot je prikazano); Discharge Above Current L1: 140 A; Discharge Above Current L2: 140 A; Discharge Above Current L3: 140 A; Charge Below Current L1: 0 A; Charge Below Current L2: 0 A; Charge Below Current L3: 0 A; Discharge Above Power Active: 60 kW; Charge Below Power Active: 40 kW; Affects Mains Currents: stikalo vklopljeno (turkizno). Desni del slike je prazno bel.
Strategija nam omogoča kombinacijo ALI - ALI med Discard above Current – L1, L2, L3 in Charge Bellow Current – L1, L2, L3. To pomeni, da se lahko zgodi katera koli od teh sprožitev ali obe hkrati.
