REDUXI GATEWAY

Navodila za uporabo

Različica V2.0 11.2024

www.reduxi.eu




1. Uvod

Reduxi Gateway je razširitvena enota sistema Reduxi, ki omogoča pretvorbo serijskega signala RS485 v internetni protokol TCP/IP. Namenjena je uporabi v primerih, ko število serijskih vhodov (2x RS485) na Reduxi Krmilniku ne zadostuje potrebam uporabnika glede priklopa naprav na RS485 vtiče. Prav tako se uporablja kot pomožna naprava v situacijah, kjer je razdalja med napravo, ki jo želimo povezati z Reduxi Krmilnikom, prevelika za neposredno kabelsko povezavo na RS485 vtiče.

Reduxi Gateway se uporablja tudi v primerih, kadar je za regulacijo naprave potrebno uporabiti dva relejska izhoda, na primer za upravljanje toplotne črpalke preko funkcionalnosti SmartGrid Ready (SG Ready).

Reduxi Gateway lahko služi kot merilna naprava za spremljanje električnih tokov, pri čemer se za meritve uporabijo tokovne klešče, ki so priključene na tokovne vhode Reduxi Gateway, kar neposredno pomeni da se pridobijo tudi podatke o moči, pri čemer se podatek napetosti pridobi iz Reduxi Krmilnika.



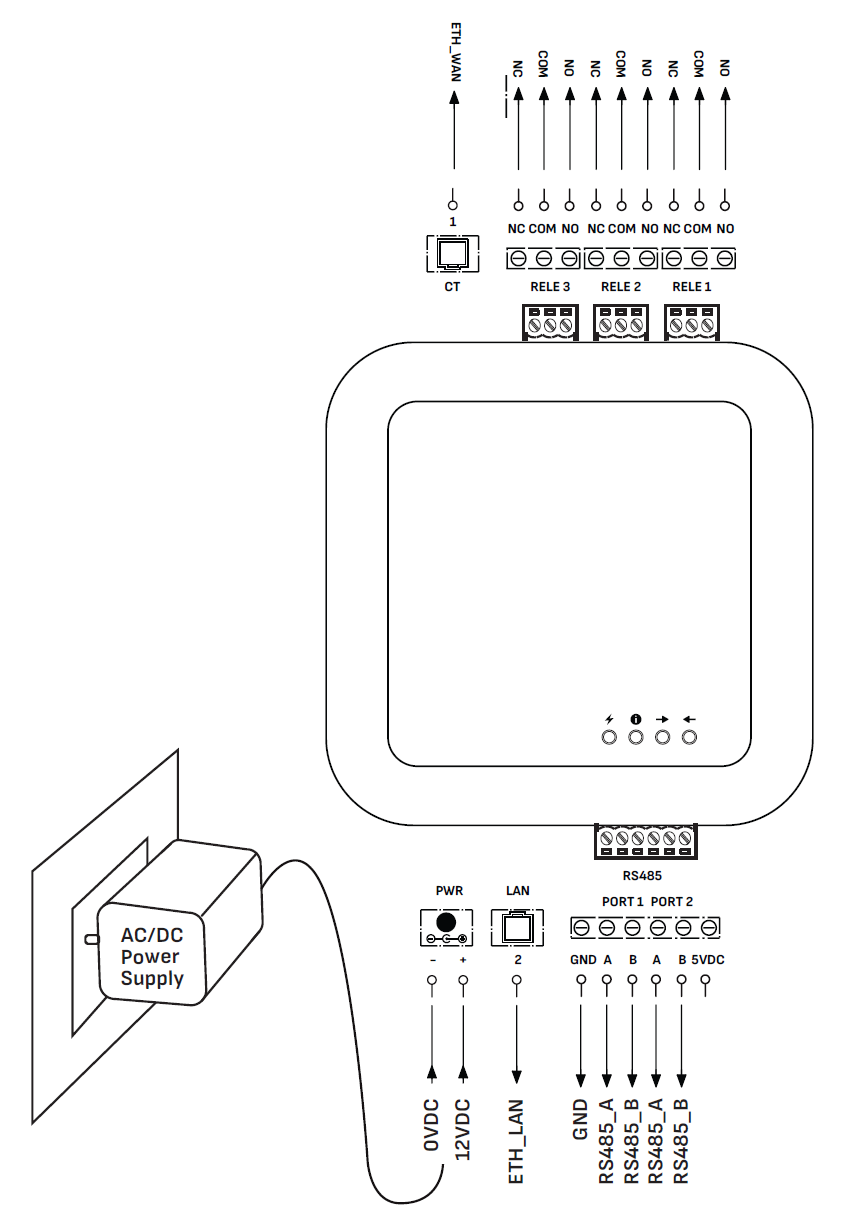

2. Navodila za priklop

  • Priključite AC-DC adapter v Reduxi Gateway in nato vklopite adapter v električno omrežje. Prva LED lučka z leve se mora prižgati in zasvetiti zeleno.
  • V naslednjem koraku pojdite v nastavitve WiFi omrežja na vaši mobilni napravi ali računalniku ter se povežite na brezžično omrežje “Acess point” z imenom “Gateway + zadnji znaki serijske številke naprave”.
  • Če se pojavno okno za nastavitev ne prikaže samodejno, odprite brskalnik in vnesite naslov http://gateway.local.
  • Za prijavo uporabite uporabniško ime “admin” in geslo “admin”
  • Nato nastavite žično ali brezžično omrežje, da povežete Reduxi Gateway z vašim lokalnim omrežjem (priporočamo nastavitev statičnega IP naslova). Ko končate, kliknite “shrani”.
  • Sedaj se s svojo mobilno napravo ali računalnikom povežite na isto lokalno žično ali brezžično omrežje, na katerega ste povezali Reduxi Gateway.
  • Poskrbite, da je predhodno Reduxi krmilnik že priključen in povezan na lokalno internetno omrežje.
  • Za nadaljnja navodila o povezavi relejskih izhodov in namestitvi tokovnih senzorjev sledite naslednjim poglavjem.
  • Za dodatne informacije o programski konfiguraciji in namestitvi obiščite spletno stran, kjer je dostopna najnovejša dokumentacija: https://support.reduxi.eu.



3. Specifikacije

3.1. Dimenzije

  • Namizno ohišje z možnostjo priklopa na DIN letev IEC/EN 60715 TH35.
  • Dimenzije: 100 x 100 x 35 mm.
  • Zaščita: <IP20.
  • Teža: 230g.




3.2. Tehnični podatki

NAPAJANJE
Napajalna napetost – DC vtič  12 – 24 V DC
Maksimalni tok pri 12 V DC  200 mA



PINI
Napajanje  2-pinski vtič
Ethernet RJ45 10/100 Mbps (half / full duplex)
RS485 2x 2-pinski konektor
Vhodi tokovnih senzorjev 3x 3,5mm (CT1, CT2, CT3) 0-1V
Relejski izhodi 2x DO(NO/COM/NC) - max. 5A



POVEZLJIVOST
Ethernet 10/100 Mbps
Wi-Fi IEEE 802.11 a/b/g/n/ac, 2.4/5GHz
RS485 2x 921600 BAUD half duplex



OSTALO
Območje delovne temperature  Od 0°C do +40°C
Območje temperature skladiščenja  Od -10°C do +70°C
Relativna vlažnost med delovanjem  < 95% (ne kondenzira)
Zaščita < IP20



3.3. Priključni vtiči

3.3.1. Gumb povrnitve na tovarniške nastavitve


S sledečim postopkom lahko napravo ponastavimo na tovarniško privzete nastavitve:

  • Pritisnite tipko v velikosti igle in ne spustite (tipko držite pritisnjeno).
  • Držite tipko več kot 7 sekund, dokler se ne prižgejo vse LED lučke.
  • Ko se LED lučke prižgejo, spustite tipko.
  • Počakajte 30 sekund, da se naprava ponastavi na tovarniške nastavitve.

3.3.2. Napajanje

Slika 1: Napajalni vtič (označeno s številko 1).

Naprava se lahko napaja z omejenim virom napajanja ali z napajalnikom, ki ustreza standardu PS2 po IEC 62368-1.



3.3.3. Ethernet – RJ45 in RS485 vtiči

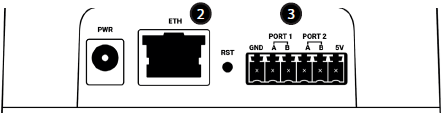

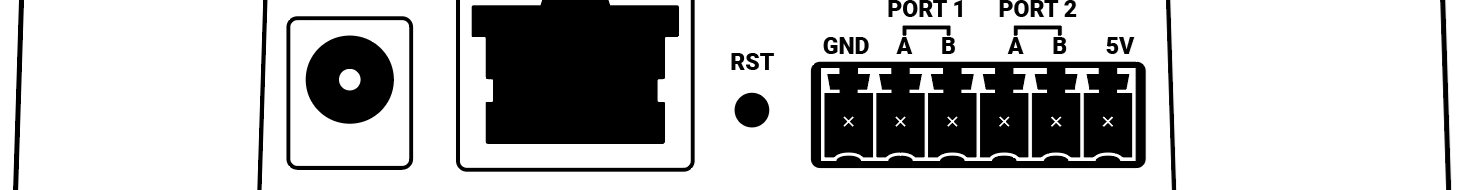

Slika 2: Ethernet vtič (označeno s številko 2) in komunikacijski vtiči RS485 (označeno s številko 3).



Ethernet – RJ45(označeno s številko 2)):

PIN no.  Function

  • Hitrost prenosa podatkov: 10/100 Mbps.

  • Kategorija: CAT5.

  • Zelena lučka označuje aktivno povezavo.

  • Oranžna lučka označuje pretok podatkov - promet.

  • Samodejna navzkrižna vezava.
1  TX+
2  TX-
3  RX+
6  RX-



RS485 vtiči (označeno s številko 3)):

  1. GND
  2. A + (port 1)
  3. B – (port 1)
  4. A + (port 2)
  5. B – (port 2)
  6. +5V DC pomožni izhod
  • Hitrost prenosa podatkov : 921600 BAUD.
  • Half duplex.
  • Nivo napetosti: 0 V - 5 V.

Na voljo so tudi dodatni komunikacijski moduli za zunanje naprave. Prosimo kontaktirajte nas za aktualen seznam modulov in cenik.

3.3.4. Relejski izhodi in vhodi tokovnih senzorjev

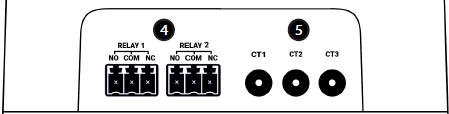

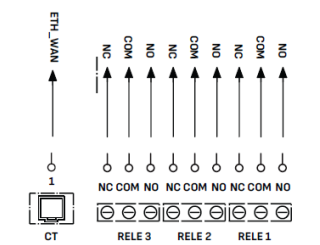

Relejski izhod (označeno s številko 4):

  • max. 5A AC/DC

Vhodi tokovnih senzorjev(označeno s številko 5):

  • 3x3.5mm(I1, I2, I3) - 0-1V

3.3.5. Indikacijske LED lučke


 Prva LED lučka:

  • zelena: napajanje je aktivno.
  • modra: internetna povezava je aktivna.
  • rdeča: napaka
  • bela: posodabljanje/reset

Druga LED lučka:

  • zelena utripa: branje PORT1.
  • modra utripa: pisanje PORT1.

Tretja LED lučka :

  • zelena utripa: branje PORT2.
  • modra utripa: pisanje PORT2.
  • rumena: MODBUS komunikacija.

Četrta LED lučka:

  • zelena: rele 1 ON.
  • modra: rele 2 ON.
  • turkizna: rele 1 in rele 2 ON.





4. Splošna navodila za uporabo

  • Z uporabo sistema Reduxi sprejemate pravilnik zasebnosti in pogoje uporabe
  • Preberite in shranite ta navodila za nadaljnjo uporabo. Upoštevajte vsa opozorila in smernice.
  • Namestitev: Izdelek postavite na stabilno površino, ki ni izpostavljena vibracijam.
  • Pred priklopom na napajanje odstranite vse embalažne materiale.
  • Prezračevanje: Prezračevalne reže morajo ostati neovirane; na izdelek ne postavljajte predmetov.
  • Vlaga in tekočine: Izdelek zaščitite pred stikom s tekočinami, dežjem ali vlago.
  • Čiščenje: Pred čiščenjem vedno izklopite izdelek iz napajanja. Uporabite le mehko, suho krpo; izogibajte se tekočim ali razpršilnim čistilom.
  • Odprtine: V odprtine ne vstavljajte predmetov.
  • Popravila in spremembe: Ne odpirajte in ne popravljajte izdelka sami, saj bo to razveljavilo garancijo. Popravila naj opravljajo le usposobljeni serviserji.
  • Premikanje: Pred premikanjem izklopite izdelek iz napajanja.
  • Nalepke: Ohranite vse originalne nalepke in jih ne odstranjujte z izdelka.
  • Viri toplote: Izdelka ne nameščajte v bližino virov toplote, kot so radiatorji, grelci ali druge naprave, ki oddajajo toploto.
  • Napajalni kabel: Kabel namestite varno, da ne bo oviran ali izpostavljen poškodbam zaradi predmetov, ki bi ga lahko stisnili ali zavili.
  • Dodatki: Uporabljajte le dodatke ali opremo, ki jih priporoča proizvajalec.
  • Izklop: Izdelek izklopite iz napajanja med nevihtami ali če ga dalj časa ne boste uporabljali.
  • Napetostne zahteve: Izdelek priključite le na vtičnico, ki ustreza napetostnim zahtevam, navedenim v teh navodilih.
  • Dostop do napajanja: Zagotovite, da je napajalni vhod na napravi vedno dostopen in delujoč.
  • Električna obremenitev: Ne preobremenjujte električnih vtičnic, podaljškov ali električnih omaric.
