Zakaj baterijski hranilnik ne deluje optimalno?
1 Cilj
Reduxi regulira baterijski hranilnik tako, da se čez dan polni prek sončne elektrarne, ponoči, ko proizvodnja sončne elektrarne ni dovolj velika za pokritje porabe v hiši, pa vklopi porabo električne energije iz baterijskega hranilnika in s tem poveča samooskrbo.
2 Težava
Zakaj baterijski hranilnik ne deluje optimalno, čeprav je stanje napolnjenosti (SOC) izbranega baterijskega hranilnika razmeroma visoko – baterijski hranilnik je skoraj vedno poln (slika 1)?
Besedilni opis te slike

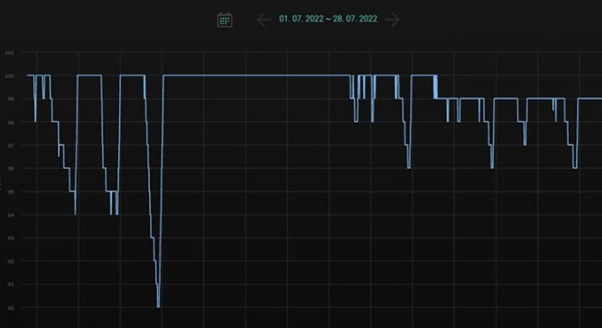

Posnetek zaslona črtnega grafa Reduxi Cloud na temnem ozadju (nizka ločljivost). Zgoraj: ikona koledarja in obdobje 01. 07. 2022 ~ 28. 07. 2022 s puščicama levo in desno. Narisana je ena svetlomodra črta; os y z majhnimi oznakami od 90 spodaj do okoli 101 zgoraj v korakih po 1; oznake osi x niso vidne. Črta je dolga obdobja pri 100 in ima več padcev: na okoli 94 zgodaj v obdobju, še dvakrat na okoli 95, globok oster padec na okoli 90, nato ostane pri 100 najdlje, nato od približno dveh tretjin obdobja kaže majhne padce med 96 in 99 ter se na desnem koncu ustali okoli 99. Brez legende ali naslova.
Slika 1: Stanje napolnjenosti (SOC) je ves čas visoko; spletna aplikacija Reduxi.
1. Prepričajte se, da je hranilnik energije pravilno priključen.
Odprite Reduxi Configurator. Na prvi strani Reduxi Configurator (levi meni) kliknite:
- Hranilnik energije, za katerega želite podroben vpogled v meritve.
Če je izbrani hranilnik energije priključen, boste pod zavihkom Last measurement videli informacije o stanju hranilnika energije.
Ker so prikazani podatki za izbrani hranilnik energije, je ta pravilno priključen in deluje (slika 2).
Besedilni opis te slike

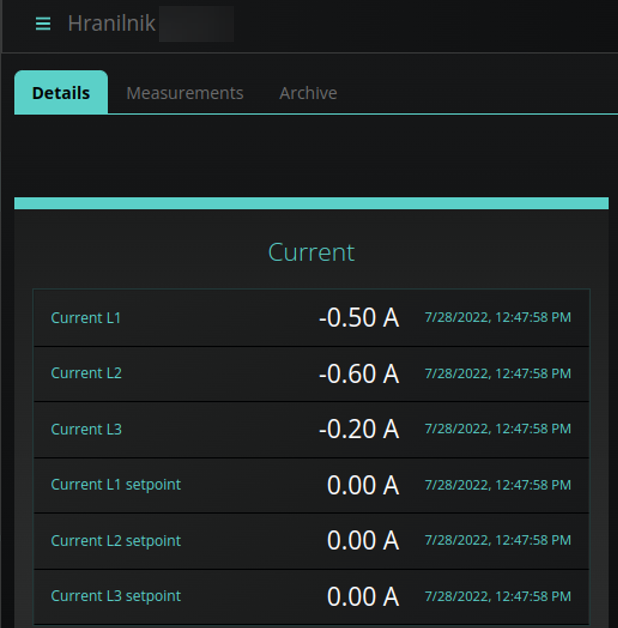

Posnetek zaslona strani naprave hranilnika energije v Reduxi Cloud, temna tema. Glava: ikona menija in naslov Hranilnik [Storage]. Zavihki: Details (izbran, turkizen), Measurements, Archive. Turkizna glava razdelka: Current. Vrstice tabele (oznaka, vrednost, časovna oznaka): Current L1: -0.50 A, 7/28/2022, 12:47:58 PM; Current L2: -0.60 A, 7/28/2022, 12:47:58 PM; Current L3: -0.20 A, 7/28/2022, 12:47:58 PM; Current L1 setpoint: 0.00 A, 7/28/2022, 12:47:58 PM; Current L2 setpoint: 0.00 A, 7/28/2022, 12:47:58 PM; Current L3 setpoint: 0.00 A, 7/28/2022, 12:47:58 PM. Slika je spodaj obrezana.
Slika 2: Hranilnik energije je pravilno priključen in deluje, podatki so prikazani; Reduxi Configurator.
2. Preverite nastavitve izbranega hranilnika energije
Kliknite:
- Settings (levi meni).
- Hranilnik energije, za katerega želite videti nastavitve.
Obrazec Configuration kaže, da so bile osnovne nastavitve urejene. Nastavljeni sta dovoljenje za polnjenje baterijskega hranilnika do 100 % in dovoljenje za praznjenje baterijskega hranilnika do 100 % (slika 3).
Besedilni opis te slike

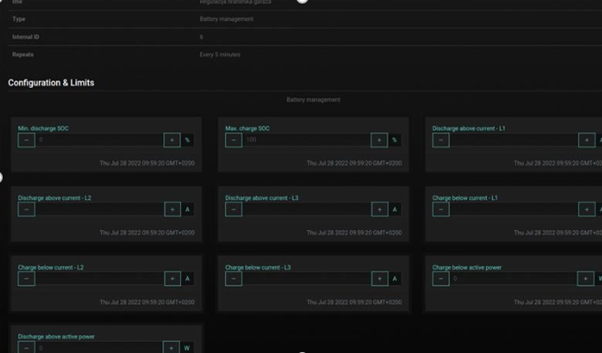

Posnetek zaslona strani s konfiguracijo strategije za hranilnik energije v Reduxi Cloud (nizka ločljivost), temna tema, zgoraj, desno in spodaj obrezan. Zgornje vrstice (delno odrezane): Name; Type: Battery management; Internal ID: 6; Repeats: Every 5 minutes. Naslov razdelka: Configuration & Limits s podoznako Battery management. Mreža kartic z vrednostmi, vsaka z gumbom minus, osivljenim poljem z vrednostjo, gumbom plus in poljem z enoto; vsaka kartica prikazuje časovno oznako Thu Jul 28 2022 09:59:20 GMT+0200. Kartice po vrsti: Min. discharge SOC (vrednost 0, enota %); Max. charge SOC (vrednost 100, enota %); Discharge above current - L1 (enota A, odrezano); Discharge above current - L2 (A); Discharge above current - L3 (A); Charge below current - L1 (A, odrezano); Charge below current - L2 (A); Charge below current - L3 (A); Charge below active power (vrednost 0, enota W); Discharge above active power (vrednost 0, enota W).
Slika 3: Konfiguracija izbranega hranilnika energije.
Baterijski hranilnik je pravilno priključen in nastavitve v obrazcu Configuration so urejene. Kaj je razlog, da delovanje baterijskega hranilnika ni optimalno?
3 Možni vzroki in rešitve
Možno je, da ni porabnikov električne energije. Zato se električna energija iz baterijskega hranilnika ne porablja.
Graf (slika 4) kaže, da porabniki električne energije obstajajo. Oranžna barva na grafu, ki označuje izbrani baterijski hranilnik, kaže, da se električna energija porablja iz omrežja. Ker je stanje napolnjenosti (SOC) baterije visoko, bi se lahko električna energija namesto iz omrežja porabljala iz baterijskega hranilnika.
Besedilni opis te slike

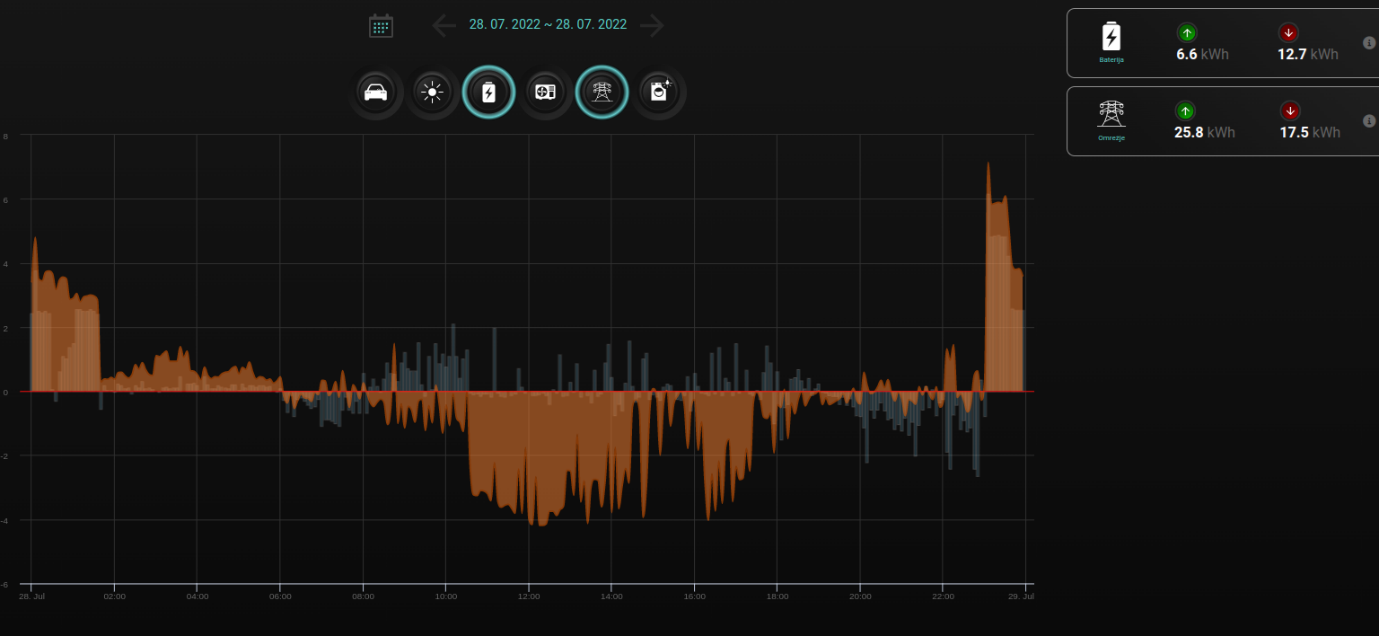

Posnetek zaslona statističnega grafa Reduxi Cloud na temnem ozadju za en dan. Zgoraj: ikona koledarja, obdobje 28. 07. 2022 ~ 28. 07. 2022 s puščicama levo in desno. Vrsta šestih okroglih ikon naprav: EV charger (avtomobil), solar (sonce), baterija (obkrožena s turkizno, izbrana), toplotna črpalka, omrežje (daljnovodni steber, obkrožen s turkizno, izbrano), other (pralni stroj). Graf: os x od 28. jul. do 29. jul. z oznakami vsaki 2 uri (02:00 do 22:00); os y od -6 do 8 s črtami mreže vsake 2. Oranžno zapolnjeno območje in tanki modrosivi stolpci so narisani okoli ničelne črte; katera serija je katera, ni označeno. Oranžno območje: pozitivno okoli 2.5 do 4.8 od 00:00 do približno 01:40; okoli 0.3 do 1 do 06:00; negativno od približno 06:00, doseže okoli -4 med 11:00 in 13:30 in spet okoli -4 ob 17:00; blizu 0 od 18:00 do 22:30; močno pozitivno, okoli 6 do 7, od približno 23:00 do 24:00. Na desni strani dve povzetni polji: Baterija [Battery] z ikono baterije: zelena puščica navzgor 6.6 kWh, rdeča puščica navzdol 12.7 kWh; Omrežje [Grid] z ikono daljnovodnega stebra: zelena puščica navzgor 25.8 kWh, rdeča puščica navzdol 17.5 kWh; vsako z ikono info.
Slika 4: Prikaz porabe iz omrežja in COF hranilnika energije; spletna aplikacija Reduxi.
Siva barva na grafu označuje porabo električne energije iz baterijskega hranilnika. Pod oranžno črto je v obdobju od 10. do 12. ure vidno, da je poraba električne energije iz baterijskega hranilnika minimalna, kljub temu da je baterijski hranilnik skoraj poln.
Vzrok je lahko v baterijskem hranilniku. Ima lasten sistem, ki ne dovoljuje upravljanja z zunanjo napravo. Če baterijski hranilnik deluje samostojno, ne bo upošteval ukazov Reduxi. V tem primeru baterijski hranilnik ne bo deloval optimalno, čeprav ste v Reduxi nastavili strategije optimizacije. Baterijski hranilniki Victron imajo na primer algoritme za upravljanje ESS (več najdete v navodilih za baterije Victron, 4.3.1. Mode).
