Kako povezati razsmernik SolarEdge (SetApp) z Reduxi Controller
Razsmernik SolarEdge nastavite za komunikacijo Modbus TCP in ga dodajte v Reduxi Controller.
1 Priprava razsmernika SolarEdge
1.1 Potrebna oprema
- Reduxi Controller
- Razsmernik SolarEdge
- Aplikacija SolarEdge SetApp
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
1.2 Pomembna opomba
1.3 Povezava RS485
Za povezavo prek RS485 izberite vrata RS485 na razsmerniku, na katera ste priključili Reduxi Controller. Ko izberete vrata RS485, nastavite možnost Non-SolarEdge SunSpec logger. Tam lahko preverite ID naprave in hitrost prenosa (baud rate).
Besedilni opis te slike

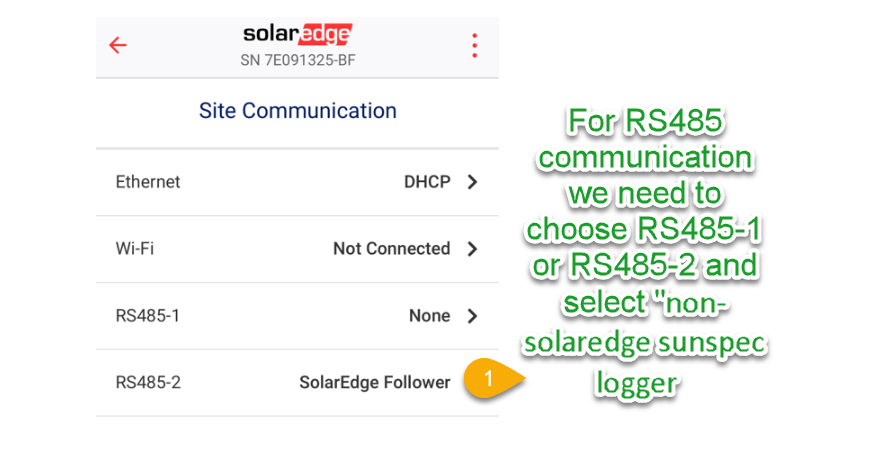

Posnetek zaslona zaslona Site Communication v mobilni aplikaciji SolarEdge SetApp, belo ozadje. Glava: puščica nazaj, logotip SolarEdge, serijska številka SN 7E091325-BF, ikona menija s tremi pikami. Naslov: Site Communication. Vrstice seznama s puščicami: Ethernet: DHCP; Wi-Fi: Not Connected; RS485-1: None; RS485-2: SolarEdge Follower. Oranžna značka v obliki puščice s številko 1 kaže na vrstico RS485-2. Zeleno besedilo ob njej: For RS485 communication we need to choose RS485-1 or RS485-2 and select "non-solaredge sunspec logger".
Za več razsmernikov na enem vodilu RS485 glejte Kako povezati razsmernik SolarEdge (serijska povezava) z Reduxi Controller.
1.4 Povezava SolarEdge prek Wi‑Fi
Za povezavo SolarEdge s sistemom Reduxi prek Wi‑Fi uporabite Reduxi Gateway.
1.5 Povezava TCP
Preden razsmernik SolarEdge dodate v Reduxi Controller, vklopite komunikacijo Modbus TCP in spremenite konfiguracijo IP iz Dynamic v Static IP.
Besedilni opis te slike
Posnetek zaslona menija Commissioning v mobilni aplikaciji SolarEdge SetApp. Vrstica stanja telefona: ura 13:20, signal, E, baterija 66. Glava: logotip SolarEdge, serijska številka SN 7E047512-09, ikona menija s tremi pikami. Naslov: Commissioning. Seznam menija, vsaka vrstica z ikono in puščico: Country & Language (ikona globusa); Pairing (ikona krožnih puščic); Monitoring Communication (ikona stolpčnega grafa); Site Communication (ikona žebljička zemljevida); Power Control (ikona strele); Grid Protection (ikona daljnovodnega stebra); Central Commissioning (ikona zobnika); Device Manager (ikona vtiča); Maintenance (ikona ključa); Information (ikona i). Turkizna značka v obliki puščice s številko 1 kaže na vrstico Site Communication.
Besedilni opis te slike
Posnetek zaslona zaslona Site Communication v mobilni aplikaciji SolarEdge SetApp. Vrstica stanja telefona: ura 13:21 s puščico lokacije, signal, E, baterija 66. Glava: puščica nazaj, logotip SolarEdge, serijska številka SN 7E047512-09, ikona menija s tremi pikami. Naslov: Site Communication. Prva vrstica s puščico: Ethernet: DHCP. Turkizna značka v obliki puščice s številko 1 kaže na vrednost DHCP.
Besedilni opis te slike
Visok posnetek zaslona zaslona IP Configurations v mobilni aplikaciji SolarEdge SetApp. Vrstica stanja telefona: ura 12:20 s puščico lokacije, signal, LTE, šibka baterija. Glava: puščica nazaj, logotip SolarEdge, serijska številka SN 7E091325-BF, ikona menija s tremi pikami. Naslov: IP Configurations. Izbirna gumba: Dynamic IP: ni izbran; Static IP: izbran. Polja: IP Address: 192 . 168 . 1 . 12; Subnet Mask: 255 . 255 . 255 . 0; Default Gateway: 192 . 168 . 1 . 1; DNS: 192 . 168 . 1 . 1; osivljena oznaka MAC (vrednost je skrita za vrstico z gumbi). Gumba: Cancel (siv), Save (rdeč). Spodaj: rdeče besedilo Disconnect from device in ikona za prenos PDF.
Besedilni opis te slike
Posnetek zaslona zaslona Site Communication v mobilni aplikaciji SolarEdge SetApp. Glava: puščica nazaj, logotip SolarEdge, serijska številka SN 7E047512-09, ikona menija s tremi pikami. Naslov: Site Communication. Vrstice s puščicami: Ethernet: DHCP; Wi-Fi: Not Connected; RS485-1: Modbus (Multi-Device); RS485-2: SolarEdge Follower; GPIO: Power Reduction Interface (RRCR); Modbus TCP port: 1502; CAN: LGC RESU 10. Turkizna značka v obliki puščice s številko 1 kaže na vrednost 1502 v vrstici Modbus TCP port.
Besedilni opis te slike
Posnetek zaslona zaslona Modbus TCP port v mobilni aplikaciji SolarEdge SetApp. Vrstica stanja telefona: ura 13:21, signal, E, baterija 66. Glava: puščica nazaj, logotip SolarEdge, serijska številka SN 7E047512-09, ikona menija s tremi pikami. Naslov: Modbus TCP port. Vrstice s puščicami: Modbus TCP: Enabled; Port: 1502. Turkizna značka v obliki puščice s številko 1 kaže na vrednost Enabled.
1502.Besedilni opis te slike
Posnetek zaslona zaslona Modbus TCP port v mobilni aplikaciji SolarEdge SetApp. Vrstica stanja telefona: ura 13:21, signal, E, baterija 66. Glava: puščica nazaj, logotip SolarEdge, serijska številka SN 7E047512-09, ikona menija s tremi pikami. Naslov: Modbus TCP port. Vrstice s puščicami: Modbus TCP: Enabled; Port: 1502. Turkizna značka v obliki puščice s številko 1 kaže na vrednost vrat 1502.
2 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
3 Dodajanje razsmernika SolarEdge v Reduxi
S temi koraki dodate nov razsmernik SolarEdge ali urejate obstoječega.
3.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 2). Kliknite + Add device in vnesite osnovne nastavitve razsmernika.
3.2 Komunikacijske nastavitve
Izberite komunikacijski kanal. Vnesite nastavitve, ki ste jih uporabili pod Site Communication v aplikaciji SolarEdge SetApp:
| Parameter | Vrednost |
|---|---|
| Povezava |
TCP/IP (ali nastavitve RS485 iz točke 1) |
| IP | Statični naslov IP, ki ste ga nastavili v SetApp |
| Vrata | 1502 |
3.3 Konfiguracija naprave
Modbus unit ID: običajno se uporablja 1.
3.4 Napredne nastavitve
Vnesite in izberite napredne nastavitve naprave.
3.5 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Razsmernik SolarEdge prebere enkrat in ničesar ne shrani. Če je preizkus uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
4 Preverjanje meritev
4.1 Last measurements
Ko je komunikacija vzpostavljena, kot dodaten preizkus preverite vrednosti pod Devices – SolarEdge inverter v Reduxi Configurator.
4.2 Vklop upravljanja z Reduxi
Za napredno upravljanje razsmernik vključite v strategijo Reduxi. Pod Devices v Reduxi Configurator nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na razsmernik.
Če želite zmanjšati stroške energije z dinamičnimi cenami in tarifami, določite strategijo, kot je opisano v Strategije za Reduxi Controller.
✓ Povzetek
Priprava (točki 1-2): V SolarEdge SetApp vklopite Modbus TCP in nastavite statični naslov IP, vrata 1502. Nato se prijavite v Reduxi Configurator.
Razsmernik SolarEdge (točka 1): Wi‑Fi lahko uporabljajo samo stanovanjski razsmerniki s strojno programsko opremo 4.xx.xx in pod 17 kW. Vsi drugi potrebujejo povezavo UTP.
Dodajanje v Reduxi (točki 2-3): Kliknite + Add device, vnesite nastavitve iz SetApp, nastavite Modbus unit ID in zaženite Test communication.
Zagon (točka 4): Preverite zadnje meritve in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Napaka v komunikaciji po določenem času | Razsmernik uporablja DHCP in njegov naslov IP se je spremenil. V SolarEdge SetApp nastavite statični naslov IP in ga vnesite v Reduxi Configurator (glejte točko 1). |
| Razsmernik se ne more povezati prek Wi‑Fi | Wi‑Fi za Modbus TCP/IP podpirajo samo stanovanjski razsmerniki s strojno programsko opremo 4.xx.xx in pod 17 kW. Drugi potrebujejo povezavo UTP ali pa uporabite Reduxi Gateway. |
| Povezava RS485 ne deluje | Izberite vrata RS485, na katera je priključen krmilnik. Nastavite Non-SolarEdge SunSpec logger in preverite ID naprave ter hitrost prenosa (baud rate). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
