Kako v krmilnik Reduxi dodati SolarEdge Solar Power Plant Inverter z aplikacijo SolarEdge SetApp?

Posodobljen

1. Kako konfigurirati SolarEdge Solar Power Plant Inverter, da omogoča komunikacijo Modbus TCP s krmilnikom Reduxi?

1.1 Povezava RS485

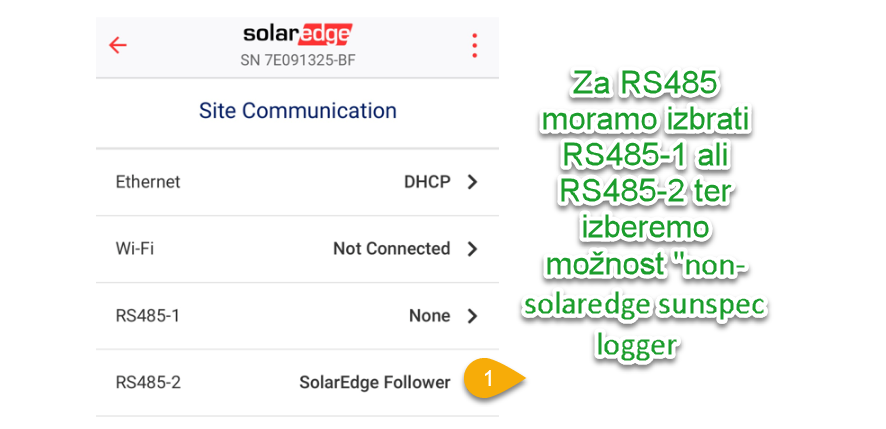

Opomba. Če se želimo povezati prek RS485, moramo na Inveterju izbrati vrata RS485, na katera smo priključili krmilnik Reduxi. Ko izberemo vrata RS485, nastavimo možnost " non-solar edge sunspec logger". Preverimo lahko ID naprave in hitrost prenosa podatkov.


1.2 Povezava Wi-Fi SolarEdge

Če želite sistem SolarEdge prek povezave Wi-Fi povezati z našim sistemom Reduxi, uporabite naš prehod Reduxi.

1.3 Povezava TCP

Pred dodajanjem pretvornika sončne elektrarne SolarEdge v krmilnik Reduxi morate omogočiti komunikacijo Modbus TCP in spremeniti konfiguracijo IP z dinamičnega na statični IP.

Če uporabite možnost DHCP, se bo IP SolarEdge nenehno spreminjal, zato boste morali ob vsaki spremembi IP ročno prilagoditi IP v programu Reduxi Configurator. V nasprotnem primeru bo prišlo do napake pri komunikaciji.

1.3.1 Prenesite in namestite aplikacijo SolarEdge Inverters SetApp

1.3.2 Povezovanje, seznanjanje in konfiguriranje naprave

1.3.3 Komunikacija s klikom na spletno mesto


1.3.4 Spremenite DCHP v statično



1.3.5 Kliknite nazaj na "Site communication"

1.3.6 Kliknite vrata Modbus TCP


1.3.7 Omogočite Modbus TCP


1.3.8 Konfiguracija vrat 1502


2. Dodaj napravo v Reduxi Konfigurator

Naprej se prijavite v Reduxi Konfigurator preko brskalnika.



1. Kliknite Dodaj napravo

2. Vpišite Osnovne nastavitve

3. Izberite komunikacijski kanal

4. Vpišite parametre za konfiguracijo naprave

5. vpišite in izberite Napredne nastavitve
