1. Kako fizično priklopiti Landis+Gyr E570 ZMY S2 na Reduxi Krmilnik?

Za priklop konektroja na RS485 strani glej spodnja navodila.

2. Kako izračunamo HDLC naslov števca?

Vzemimo spodnji primer.

Serijski naslov naprave: 73852799
HDLC naslov števca: 2799+1000=3799

3. Dodajanje Landis+Gyr E570 ZMY S2 v Redui Konfigurator

Sedaj se logirajte v Reduxi Konfigurator in kliknite Dodaj napravo.

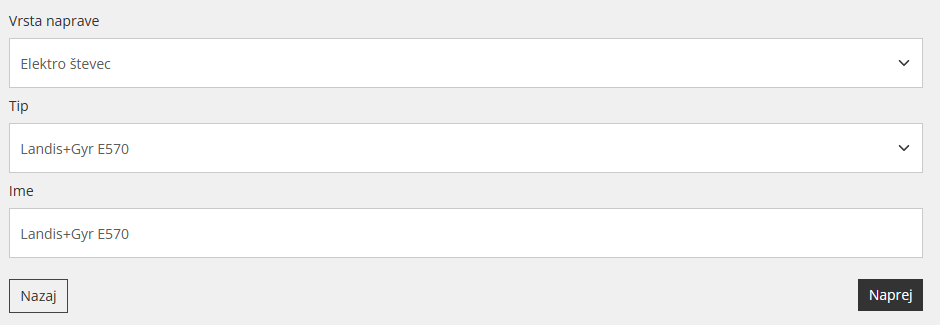

1. Vpišite in izberite osnovne nastavitve

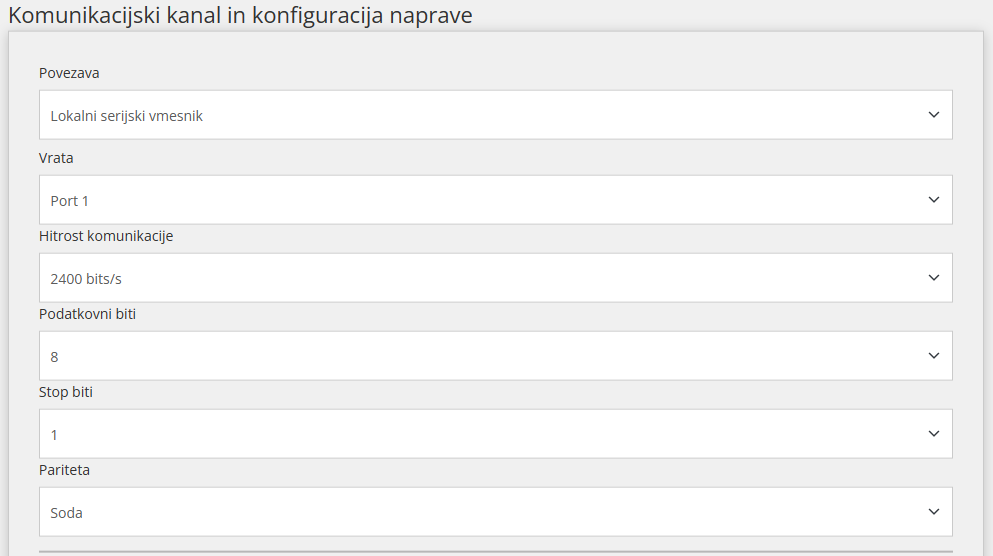

2. Izberite komunicijski protokol in vpišite nastavitve

Opomba. Glede na konfiguracijo merilnika energije morate izbrati pravilno parnost. Preizkusite med različnimi kombinacijami paritete, da najdete delujočo nastavitev.

3. Vpišite konfiguracijske nastavitve

Serijska številka = prepišite iz Iskraemeco števca

Fizični naslov naprave (HDLC naslov): poglejte postopek izračuna zgoraj

Logični naslov naprave= 1 (default)

Naslov klienta = 1 (default)

Geslo = za geslo vprašajte vašega distributerja električne energije

Zunanje CT razmerje = razmerje tokovnikov, npr. za 250A/5A je to 50

Zunanje VT razmerje = razmerje za visoko napetost, če je števec na srednji napetosti namesto na 230V

4. Kliknite Test komunikacije

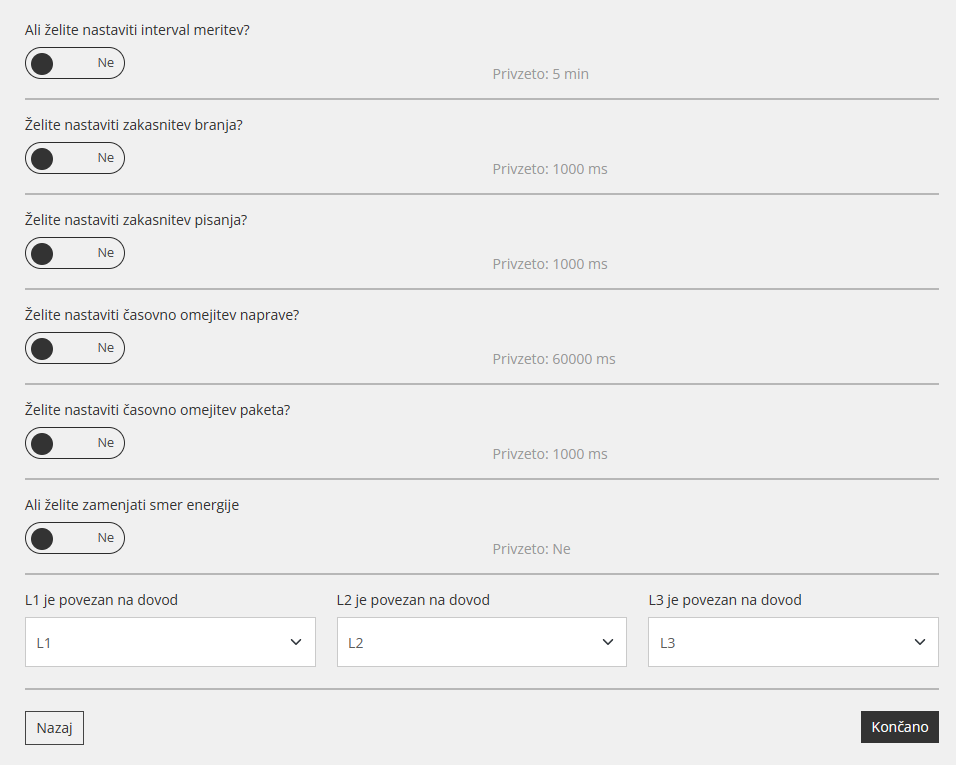

5. Izberite in vpišite napredne nastavitve
