1. Kako se Landis+Gyr E570 ZMY S2 povežem z Reduxi Controllerjem?
Za povezavo preko RS485 si oglejte sliko spodaj.
2. Vnesite ""
Na primer:
Serijska številka: 73852799
HDLC naslov naprave: 2799+1000=3799
3. Dodajte napravo v Reduxi Configurator
Najprej se lahko prijavite v Reduxi Configurator z uporabo Reduxi Configuratorja preko brskalnika.
1. Dodaj napravo

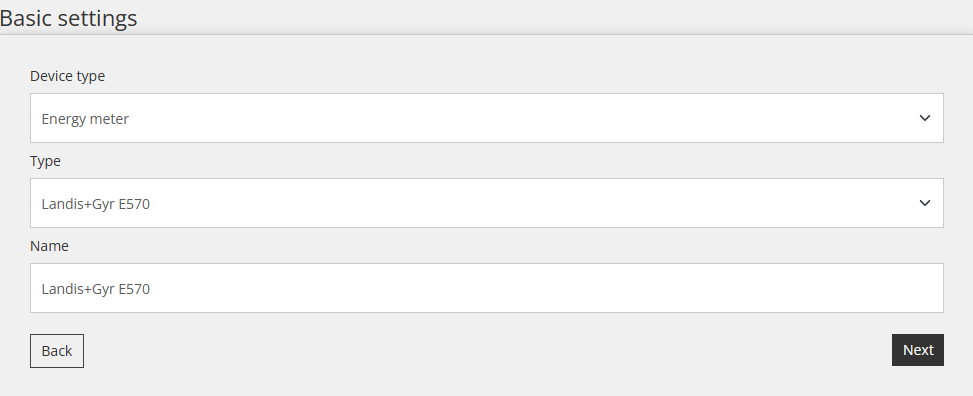

2. Vnesi osnovne nastavitve
3. Izberi komunikacijski kanal
Opomba. Odvisno od konfiguracije merilnika energije morate izbrati pravilno parnost. Preizkusite različne kombinacije parnosti, da poiščete delujočo nastavitev.
4. Vnesi konfiguracijo naprave
Serijska številka = preberite jo z merilnika energije
Fizikalni naslov naprave: glejte zgoraj
Logični ID naprave = 1 (privzeto)
Naslov odjemalca = 1 (privzeto)
Geslo = za geslo prosite svojega ponudnika oskrbe z energijo
Zunanji CT razmerje = razmerje tokov - če imate 250A/5A, je rezultat 5
Zunanji VT razmerje = visokonapetostno razmerje. Le v primeru, če je merilnik na srednji napetosti namesto na 230V
5. Vnesi in izberi napredne nastavitve
