1. Ali je v elektro števcu prisoten komunikacijski modul CU-P22?

Za uspešno komunikacijo s števcem potrebujemo modul CU-P22, ki je viden na spodnji sliki na desni strani.

2. Kako fizično priklopiti Landis+Gyr E650 z CU-P22 modulom?

Za priklop konektroja na RS485 strani glej spodnja navodila.

3. Kako izračunamo HDLC naslov števca?

Vzemimo spodnji primer.

Serijski naslov naprave: 73852799
HDLC naslov števca: 2799+1000=3799

4. Dodajanje Landis+Gyr E650 z CU-P22 modulom v Redui Konfigurator?

Sedaj se logirajte v Reduxi Konfigurator in kliknite Dodaj napravo.

1. Vpišite in izberite osnovne nastavitve

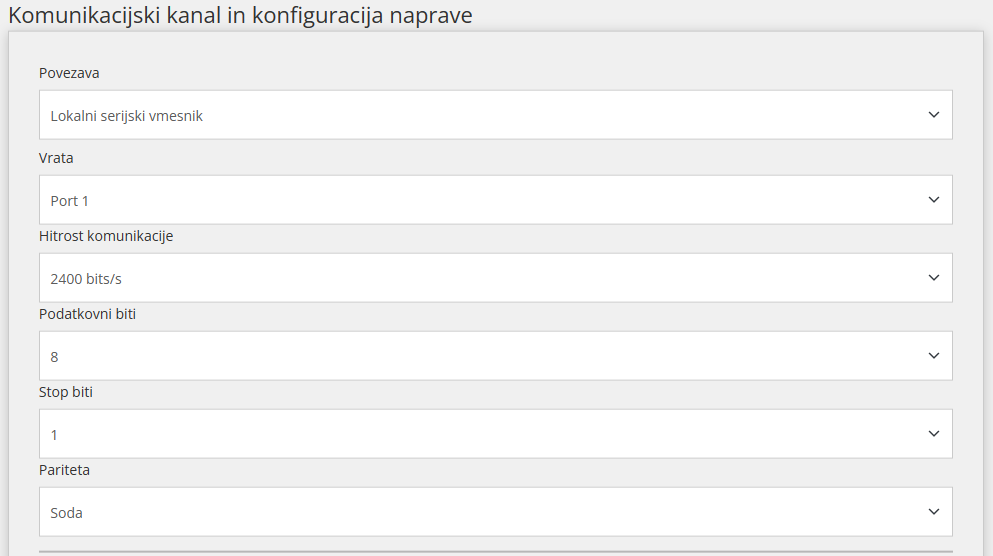

2. Izberite komunicijski protokol in vpišite nastavitve

3. Vpišite konfiguracijske nastavitve

Serijska številka = prepišite iz Iskraemeco števca

Fizični naslov naprave (HDLC naslov): poglejte postopek izračuna zgoraj

Logični naslov naprave= 1 (default)

Naslov klienta = 32 (default)

Geslo = za geslo vprašajte vašega distributerja električne energije

Zunanje CT razmerje = razmerje tokovnikov, npr. za 250A/5A je to 50

Zunanje VT razmerje = razmerje za visoko napetost, če je števec na srednji napetosti namesto na 230V

4. Izberite in vpišite napredne nastavitve
