Primer, kako povezati Reduxi Configurator s posrednikom MQTT
Sledimo Reduxi Controller - tehnična dokumentacija MQTT API.
1. Prijavite se v Reduxi Configurator
2. Pridobite poverilnice svojega posrednika MQTT, na primer lahko uporabite EMQX Cloud Console
Besedilni opis te slike
Posnetek zaslona strani s pregledom namestitve v oblačni konzoli posrednika MQTT (zgoraj obrezan). Naslov: deployment-z0fed0b1 z oranžno oznako Serverless. Dve polji: Instance status: zelena kljukica, Running, Created At: 2023.04.05 15:08. Sessions (z ikono pomoči): 1 / 1000, s praznim indikatorjem napredka. Seznam: Deployment Name: deployment-z0fed0b1 (ikoni za kopiranje in urejanje); Address: z0fed0b1.ala.us-east-1.emqxsl.com (zelena povezava, ikona za kopiranje); Ports: 8883(mqtts), 8084(wss) (zeleno, z dvema majhnima ikonama); Spend Limit: $0.00 (ikona za urejanje).
Besedilni opis te slike
Posnetek zaslona strani Authentication v konzoli posrednika MQTT (EMQX). Naslov: Authentication z ikono pomoči. Iskalno polje z nadomestnim besedilom Username, zelen gumb Search in zelen gumb + Add na desni. Tabela s stolpcema Username in Actions. Ena vrstica: Username: test; Actions: ikona za urejanje (svinčnik) in ikona za brisanje (koš).
3. Nastavite povezavo MQTT in kliknite Save
Besedilni opis te slike

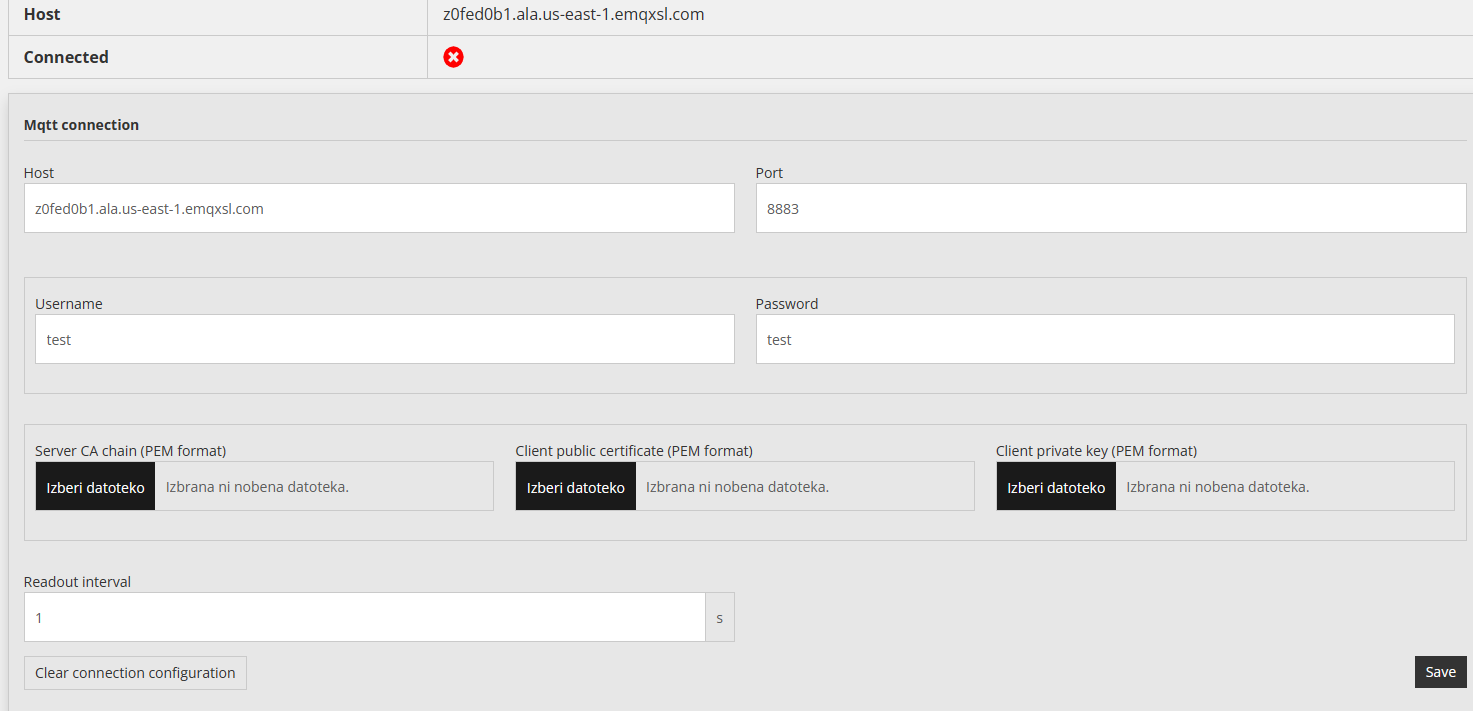

Posnetek zaslona strani z nastavitvami MQTT v Reduxi Configurator. Zgornja tabela: Host: z0fed0b1.ala.us-east-1.emqxsl.com; Connected: rdeč krog z belim križcem (ni povezano). Razdelek Mqtt connection: Host: z0fed0b1.ala.us-east-1.emqxsl.com; Port: 8883; Username: test; Password: test (prikazano kot besedilo). Tri polja za datoteke, vsako s temnim gumbom Izberi datoteko [Choose file] in besedilom Izbrana ni nobena datoteka. [No file selected]: Server CA chain (PEM format); Client public certificate (PEM format); Client private key (PEM format). Readout interval: 1 s. Gumba: Clear connection configuration (svetel) in Save (temen, spodaj desno).
4. Osvežite stran, da vidite, ali je Reduxi Controller v ozadju uspešno vzpostavil povezavo
5. Preverite statistiko posrednika MQTT, da vidite, ali vse deluje
Besedilni opis te slike
Posnetek zaslona štirih črtnih grafov iz oblačne konzole posrednika MQTT, osi x s časi od 2023-04-06 12:22 do 13:04. Sessions: os y od 0 do 3; črta je ves čas pri 1 in na desnem koncu naraste na 3. Messages: os y od 0 do 300; črta Received messages ves čas ostaja pri okoli 260; črta Sent messages je pri 0; legenda: Received messages, Sent messages. Traffic: os y od 0 do 300; črta ostaja pri okoli 260 z rednimi kratkimi padci na okoli 190 do 200 (sedem padcev); črta Sent je blizu 0; legenda: Received (KiB), Sent (KiB), Total traffic (KiB). Dropped Messages: os y od 0 do 1; črta je ravna pri 0; legenda: Number of messages dropped in delivery, Number of messages dropped when expired, Number (odrezano), z oznako strani 1/2.
6. Zdaj se lahko povežete s svojim posrednikom MQTT, prejemate podatke in jih uporabljate glede na svoje potrebe
