Kako povezati baterijo Tesla Backup Gateway z Reduxi Controller
Tesla Backup Gateway in Powerwall povežite z Reduxi Controller.
1 Priprava Tesla Backup Gateway
1.1 Potrebna oprema
- Reduxi Controller
- Tesla Backup Gateway s Powerwall
- Omrežna povezava (usmerjevalnik ali stikalo)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
1.2 Fizična povezava
Sledite članku Tesla Powerwall pre-installation.
1.3 Povezava s Tesla Powerwall
Sledite članku Tesla Connecting to Tesla Gateway and Powerwall.
2 Prijava v Tesla Powerwall
Sledite članku Tesla Powerwall Post-Installation. Uporabite te prijavne podatke:
- Email: e-poštni naslov, ki ga uporabljate za svoj račun Tesla.
- Password: ob prvi prijavi je geslo zadnjih pet znakov gesla Gateway.
Če ste geslo pozabili, tapnite Change or Forgot Password in sledite navodilom na zaslonu.
Besedilni opis te slike
Posnetek zaslona prijavne strani Tesla Powerwall z naslovom Change or Reset Password (Installer). Majhno besedilo zgoraj ob desnem robu je odrezano. Razdelek RESET PASSWORD z besedilom: To reset the password, toggle the switch on a Powerwall, then enter the Gateway sticker password. Dva strnjena vnosa s puščicami: Toggling a Powerwall; Finding the password on a Gateway. Polje PASSWORD: prazno, nadomestno besedilo Gateway password, z ikono rdečih pik v polju in gumbom s puščico v desno. Potrditveno polje Show Password: ni označeno. Modri gumb: SCAN QR CODE.
3 Zbiranje podatkov za Reduxi Configurator
3.1 Iskanje naslova IP
Ko se prijavite v spletni vmesnik, si zapišite naslov IP naprave Tesla Powerwall. Potrebovali ga boste v Reduxi Configurator.
Besedilni opis te slike
Posnetek zaslona seznama menija v spletnem vmesniku baterijskega prehoda (belo ozadje). Vnosi, vsak s puščico v desno: System; Network s statusnim besedilom Connected pod njim; Summary; Software Update; Diagnostics; Change or reset password. Oranžni številčni znak 1 s puščico kaže na vnos Network.
Besedilni opis te slike
Posnetek zaslona Network v spletnem vmesniku Tesla Powerwall. Besedilo glave: Network. Podnaslov: Connect to the Internet with all available network types. Vnosi: Ethernet z zeleno piko in kljukico, IP: 192.168.0.107, MAC: 98:ED:5C:00:5F:EE; Wi-Fi z rumeno piko, besedilo: Configured, but not connected. Check your WIFI settings.; Cellular z zeleno piko in črtami signala, IP: 10.195.0.75. Modra povezava spodaj: CHECK INTERNET CONNECTION.
3.2 Nastavitev statičnega naslova IP
Besedilni opis te slike
Posnetek zaslona strani z nastavitvami Ethernet v spletnem vmesniku Tesla Powerwall. Glava: Ethernet, z zeleno piko in besedilom Connected (192.168.0.107) s kljukico. Razdelek CONFIGURATION ima dva izbirna gumba: DHCP (izbran, moder obroč, krepko) in Static (ni izbran). Spodaj: IP ADDRESS: Not available; SUBNET MASK: Not available; GATEWAY: Not available. Oranžni številčni znak 1 kaže na izbirni gumb Static.
3.3 Preverjanje naslova IP (neobvezno)
Naslov IP naprave Tesla Powerwall lahko preverite z orodjem Advanced IP Scanner.
Besedilni opis te slike
Posnetek zaslona okna Advanced IP Scanner (slovenski vmesnik). Meni: Datoteka, Pogled, Nastavitve, Pomoč. Polje Scan range: 192.168.0.1-254. Zavihka: Rezultati, Priljubljene. Stolpci tabele: Stanje, Ime, IP. Vidne vrstice: 192.168.0.107 (ime 192.168.0.107, IP 192.168.0.107) razširjena, s podvnosom HTTP, Tesla Energy - Setup; in 192.168.0.108 (IP 192.168.0.108). Rdeča ročno narisana elipsa označuje vrstico 192.168.0.107 skupaj z vnosom HTTP, Tesla Energy - Setup.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje Tesla Backup Gateway v Reduxi
S temi koraki dodate nov Tesla Backup Gateway ali urejate obstoječega.

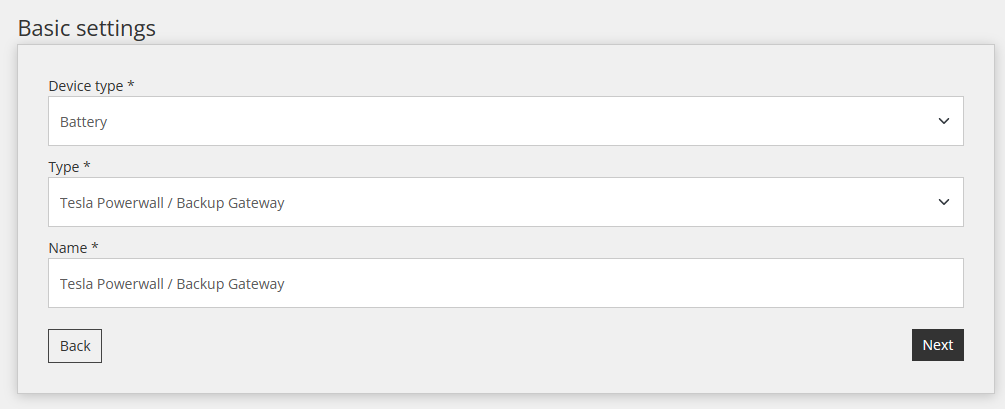

5.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 4). Kliknite + Add device in vnesite osnovne nastavitve.
Besedilni opis te slike
Posnetek zaslona pogovornega okna Basic settings v Reduxi Configurator. Polja: Device type (obvezno): Battery; Type (obvezno): Tesla Powerwall / Backup Gateway; Name (obvezno): Tesla Powerwall / Backup Gateway. Gumba: Back (obrobljen, levo) in Next (temen, desno).

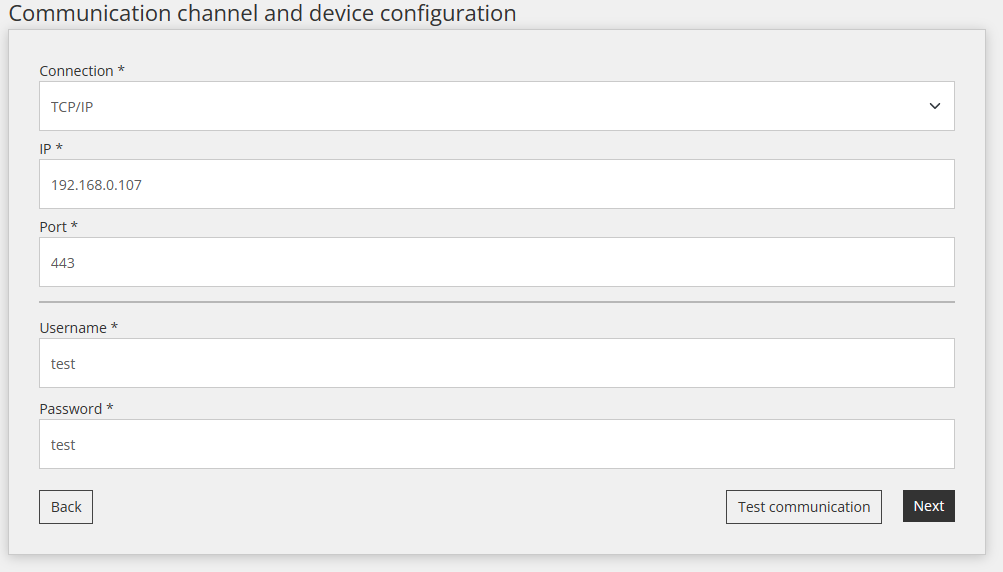

5.2 Nastavitve komunikacije
Izberite komunikacijski kanal in vnesite konfiguracijo naprave. Uporabite naslov IP, ki ste ga zbrali v točki 3.
Besedilni opis te slike
Posnetek zaslona strani Communication channel and device configuration v Reduxi Configurator. Polja: Connection *: TCP/IP (spustni seznam); IP *: 192.168.0.107; Port *: 443; Username *: test; Password *: test. Gumbi: Back (spodaj levo, svetel), Test communication (svetel) in Next (temen) spodaj desno.
5.3 Napredne nastavitve
Vnesite in izberite napredne nastavitve naprave.
5.4 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Tesla Backup Gateway prebere enkrat in ničesar ne shrani. Če je preizkus uspešen, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, kot dodaten preizkus preverite vrednosti pod Devices – Tesla v Reduxi Configurator.
6.2 Vklop upravljanja z Reduxi
Za napredno upravljanje baterije napravo vključite v strategijo Reduxi. Pod Devices v Reduxi Configurator nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na baterijo.
Če želite zmanjšati stroške energije z dinamičnimi cenami in tarifami, določite strategijo, kot je opisano v Strategije za Reduxi Controller.
Slike in navodila so nastali v sodelovanju z Moja elektrarna.
✓ Povzetek
Priprava (točke 1-3): Prehod povežite po člankih Tesla. Prijavite se v spletni vmesnik Powerwall in si zapišite njegov naslov IP. Nastavite statični naslov IP.
Tesla Powerwall (točki 2-3): Prvo geslo: zadnjih pet znakov gesla Gateway. Naslov IP lahko po želji preverite z orodjem Advanced IP Scanner.
Dodajanje v Reduxi (točki 4-5): Prijavite se v Reduxi Configurator, kliknite + Add device, vnesite nastavitve in zaženite Test communication.
Začetek delovanja (točka 6): Preverite zadnje meritve in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Pozabljeno geslo za Tesla Powerwall | Na prijavni strani tapnite Change or Forgot Password in sledite navodilom na zaslonu (glejte točko 2). |
| Komunikacija se ustavi po spremembi naslova IP | Za Powerwall nastavite statični naslov IP in ga vnesite v Reduxi Configurator (glejte točko 3). |
| Naslov IP ni znan | Naslov IP naprave Powerwall preverite z orodjem Advanced IP Scanner (glejte točko 3). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
