Zakaj so podatki števca električne energije prikazani na začetni strani programa Reduxi Configurator, ne pa na začetni strani storitve Reduxi Cloud?
Merilnik energije je bil dodan v Reduxi Configurator in podatki so bili uspešno poslani v Reduxi Cloud, kot je vidno na spodnjem grafu.
Besedilni opis te slike
Posnetek zaslona temnega črtnega in stolpčnega grafa merilnika energije. Oznaka osi y: Power [kW], lestvica od -6 do 8 v korakih po 2. Os x: čas od 12. apr. do 13. apr. z oznakami na vsaki dve uri (02:00, 04:00, ... 22:00). Modra črta s Navpičnimi stolpci ostaja ponoči malo pod 0 kW (okoli -0,3 kW), pade na okoli -3 kW blizu 07:00, naraste do vrha okoli 6 kW med 11:00 in 13:00, pade na okoli 1 kW do 16:00-18:00, pade na okoli -3,6 kW blizu 19:30 in se ponoči vrne na okoli -0,4 kW. Legenda ali naslov nista vidna.
Zakaj podatki merilnika energije niso prikazani na začetni strani Reduxi Cloud?
Besedilni opis te slike

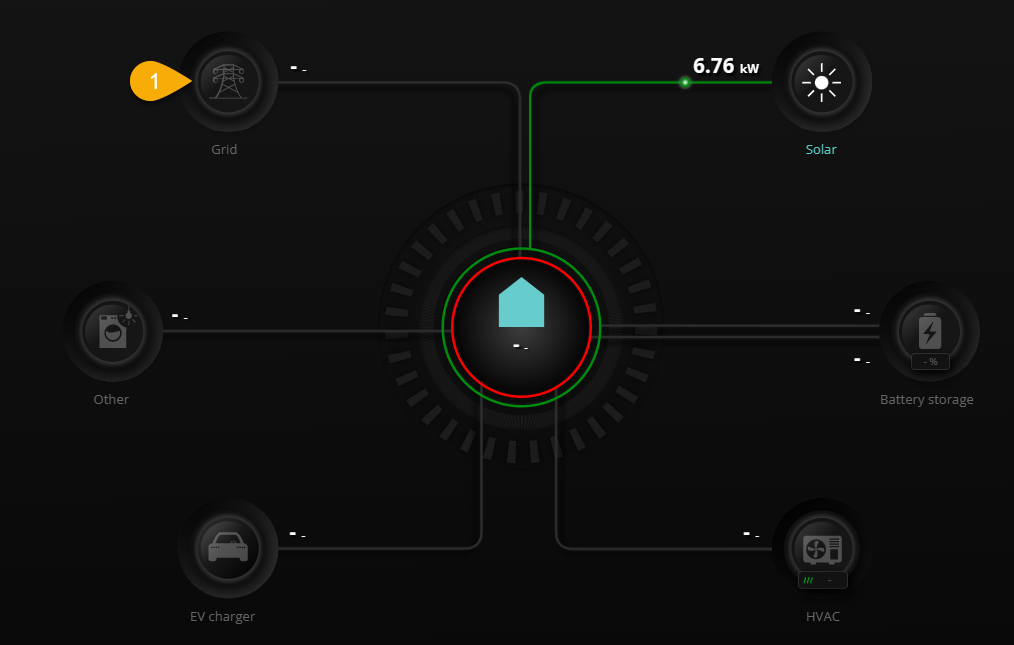

Posnetek zaslona začetnega zaslona Reduxi Cloud (temna tema) z diagramom toka energije. Na sredini: ikona hiše v krogu z rdečim in zelenim obročem in vrednostjo - (brez številke). Solar (zgoraj desno): 6.76 kW, z zeleno črto povezan s središčem. Grid (zgoraj levo): vrednost -, označena z oranžnim številčnim znakom 1. Other (levo): -; Battery storage (desno): -; EV charger (spodaj levo): -; HVAC (spodaj desno): -. Vse druge črte so sive.
Ko pogledamo začetno stran Reduxi Configurator, vidimo, da so podatki prikazani. Kaj je težava?
Besedilni opis te slike

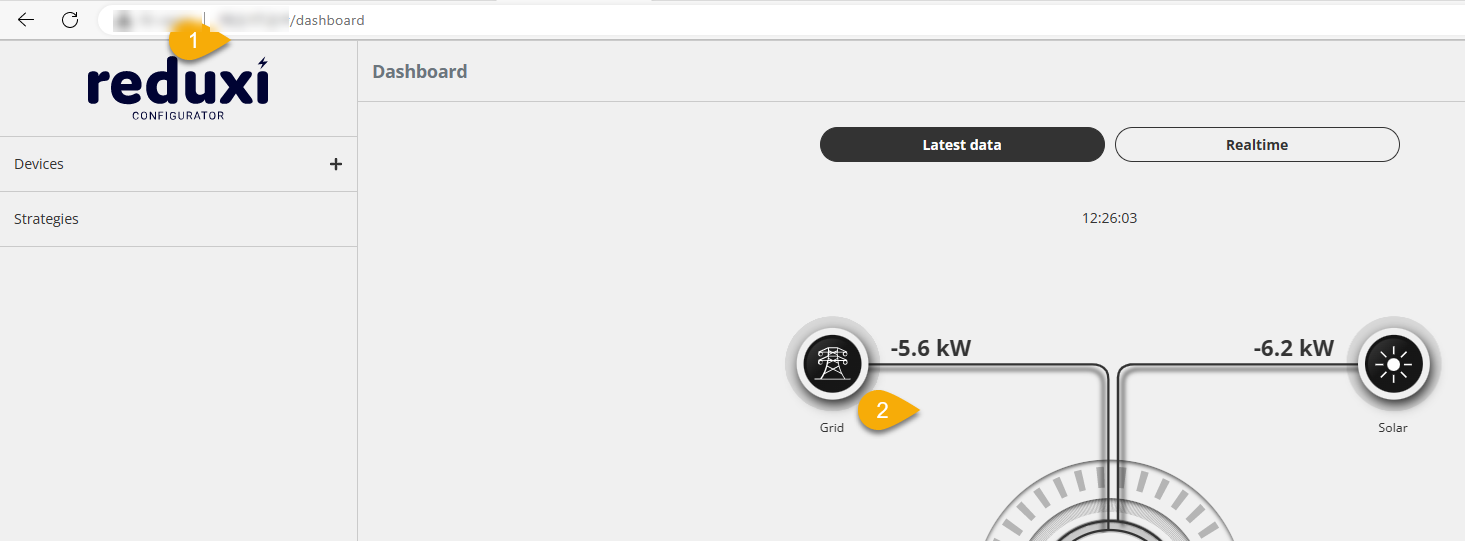

Posnetek zaslona nadzorne plošče Reduxi Configurator v brskalniku, spodaj obrezan. Naslovna vrstica se konča z /dashboard; oranžni znak 1 označuje naslovno vrstico. Levi meni: Devices (+), Strategies. Glava: Dashboard. Dva preklopna gumba: Latest data (izbran, temen) in Realtime. Prikazani čas: 12:26:03. Diagram toka energije: ikona Grid z -5.6 kW (oranžni znak 2 pod ikono Grid) in ikona Solar z -6.2 kW; hiša na sredini je odrezana.
Težava je v nastavitvi merilnika energije. Ko je bila naprava dodana, je bila lokacija nastavljena na sub, ne na main. To pomeni, da Reduxi Cloud podatkov merilnika energije ne bo prikazal v razdelku Grid.
Besedilni opis te slike

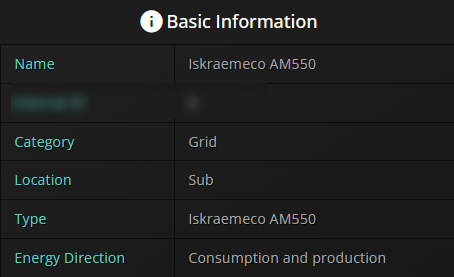

Posnetek zaslona temne tabele z naslovom Basic Information (z ikono info), na desni obrezan. Vrstice: Name: Iskraemeco AM550; oznaka in vrednost druge vrstice; Category: Grid; Location: Sub; Type: Iskraemeco AM550; Energy Direction: Consumption and production.
To lahko spremenimo v Reduxi Configurator s temi koraki:
1. Kako se prijaviti v Reduxi Configurator prek brskalnika?
2. Kliknite Settings -> Devices -> Edit energy meter device
3. Lokacijo spremenite iz "Other meters and devices" v "Main meters"
Besedilni opis te slike

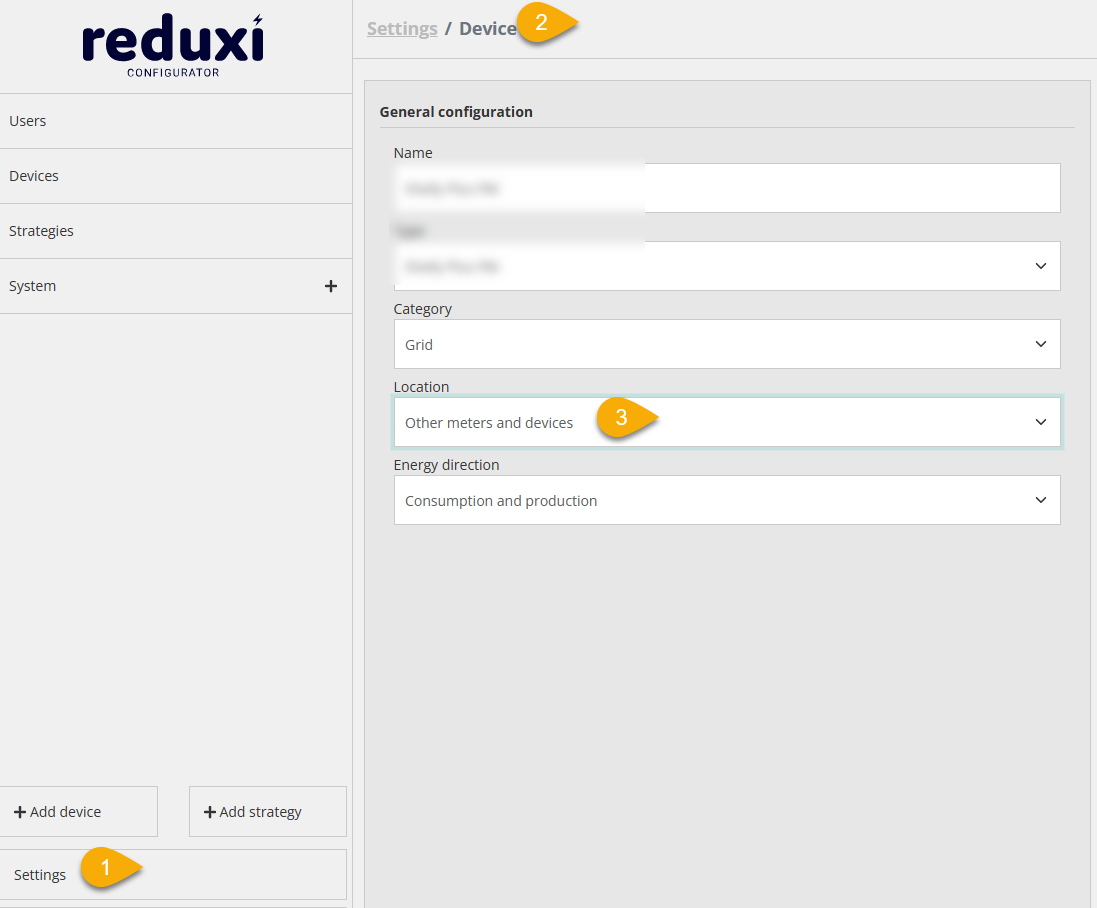

Posnetek zaslona Reduxi Configurator (logotip: reduxi CONFIGURATOR), stran Settings / Device. Levi meni: Users, Devices, Strategies, System (+); spodaj gumba + Add device in + Add strategy ter vnos Settings, označen z oranžnim znakom 1. Drobtinice Settings / Device so označene z oranžnim znakom 2. Plošča General configuration s polji: Name; Type; Category: Grid; Location: Other meters and devices (poudarjeno polje, oranžni znak 3); Energy direction: Consumption and production. Desno ob Type, Category, Location in Energy direction so puščice spustnega seznama.
4. Kliknite Save
Ko smo lokacijo merilnika energije spremenili v main, so podatki zdaj prikazani tudi na začetni strani Reduxi Cloud.
Besedilni opis te slike

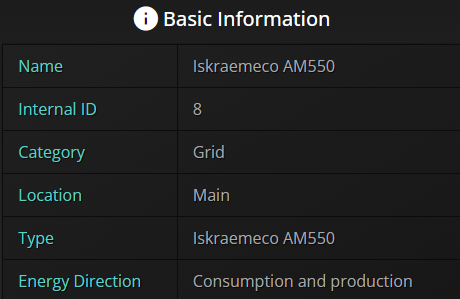

Posnetek zaslona temne tabele z naslovom Basic Information (z ikono info), na desni obrezan. Vrstice: Name: Iskraemeco AM550; Internal ID: 8; Category: Grid; Location: Main; Type: Iskraemeco AM550; Energy Direction: Consumption and production.
Besedilni opis te slike

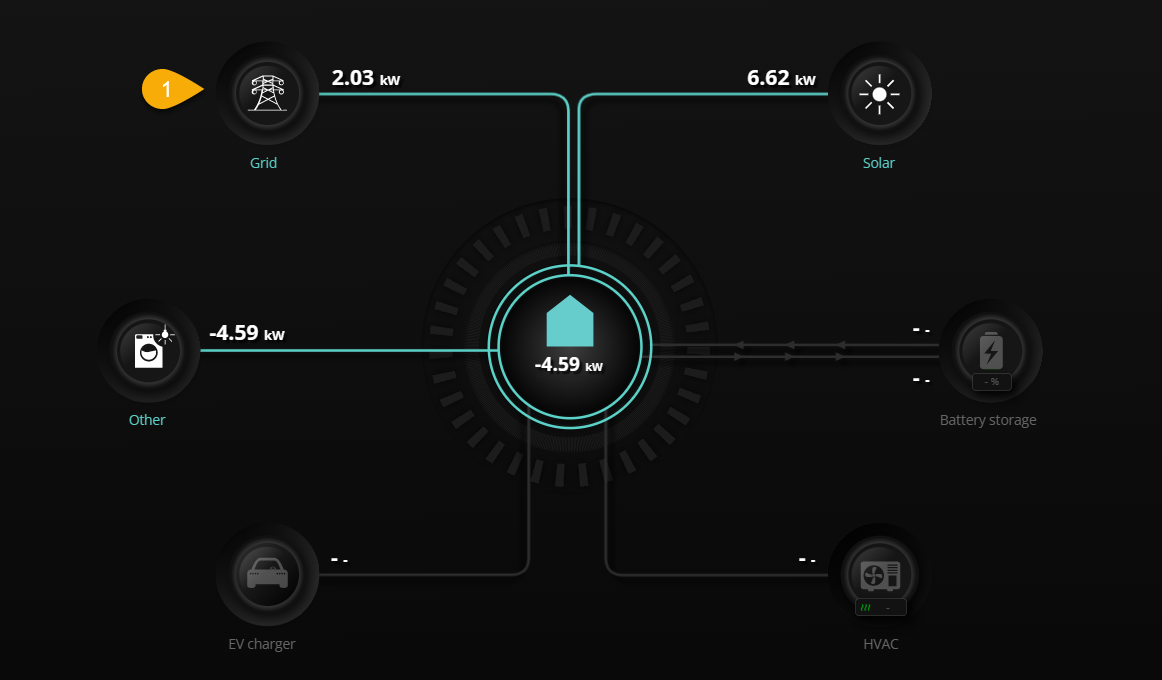

Posnetek zaslona začetnega zaslona Reduxi Cloud (temna tema) z diagramom toka energije. Na sredini: ikona hiše z -4.59 kW. Vozlišča: Grid (zgoraj levo) 2.03 kW, z oranžnim številčnim znakom 1 ob ikoni Grid; Solar (zgoraj desno) 6.62 kW; Other (levo) -4.59 kW; Battery storage (desno) z vrednostmi -; EV charger (spodaj levo) z -; HVAC (spodaj desno) z -. Grid, Solar in Other so s središčem povezani s turkiznimi črtami; EV charger, Battery storage in HVAC so osivljeni.
Ta članek je nastal v sodelovanju z BVS.si.
