1. Nastavitev polnilne postaje ABB Terra

Če želimo, da je krmilnik Reduxi povezan s polnilno postajo ABB Terra, je treba prilagoditi določene nastavitve v sami polnilni postaji.

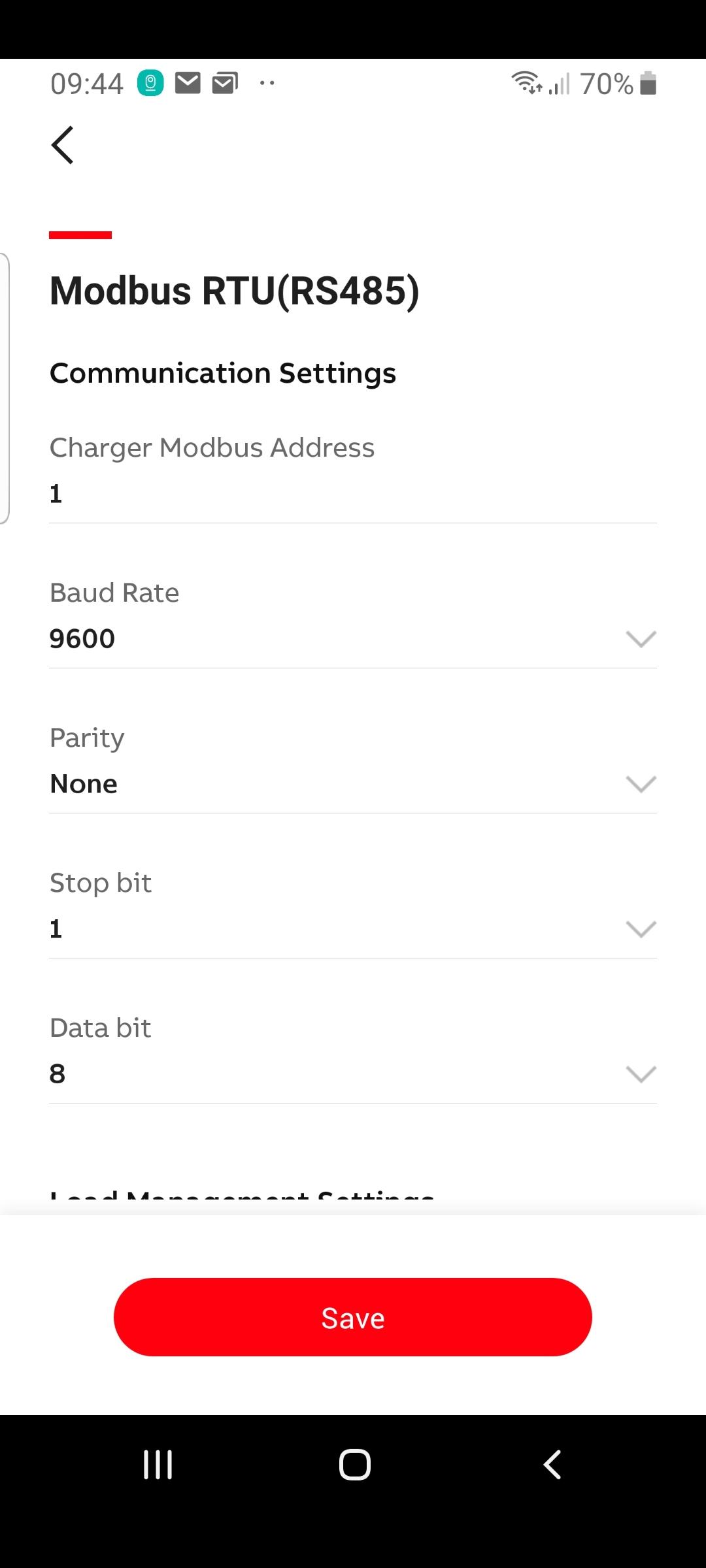

V konfiguraciji naprave je treba komunikacijo Modbus nastaviti na podrejeno.

2. Dodajanje naprave v Reduxi

Ko je polnilna postaja ABB Terra EV pravilno konfigurirana in povezana s krmilnikom Reduxi, jo lahko dodate v krmilnik Reduxi. Navodila za dostop do krmilnika so na voljo na povezavi Reduxi Controller.

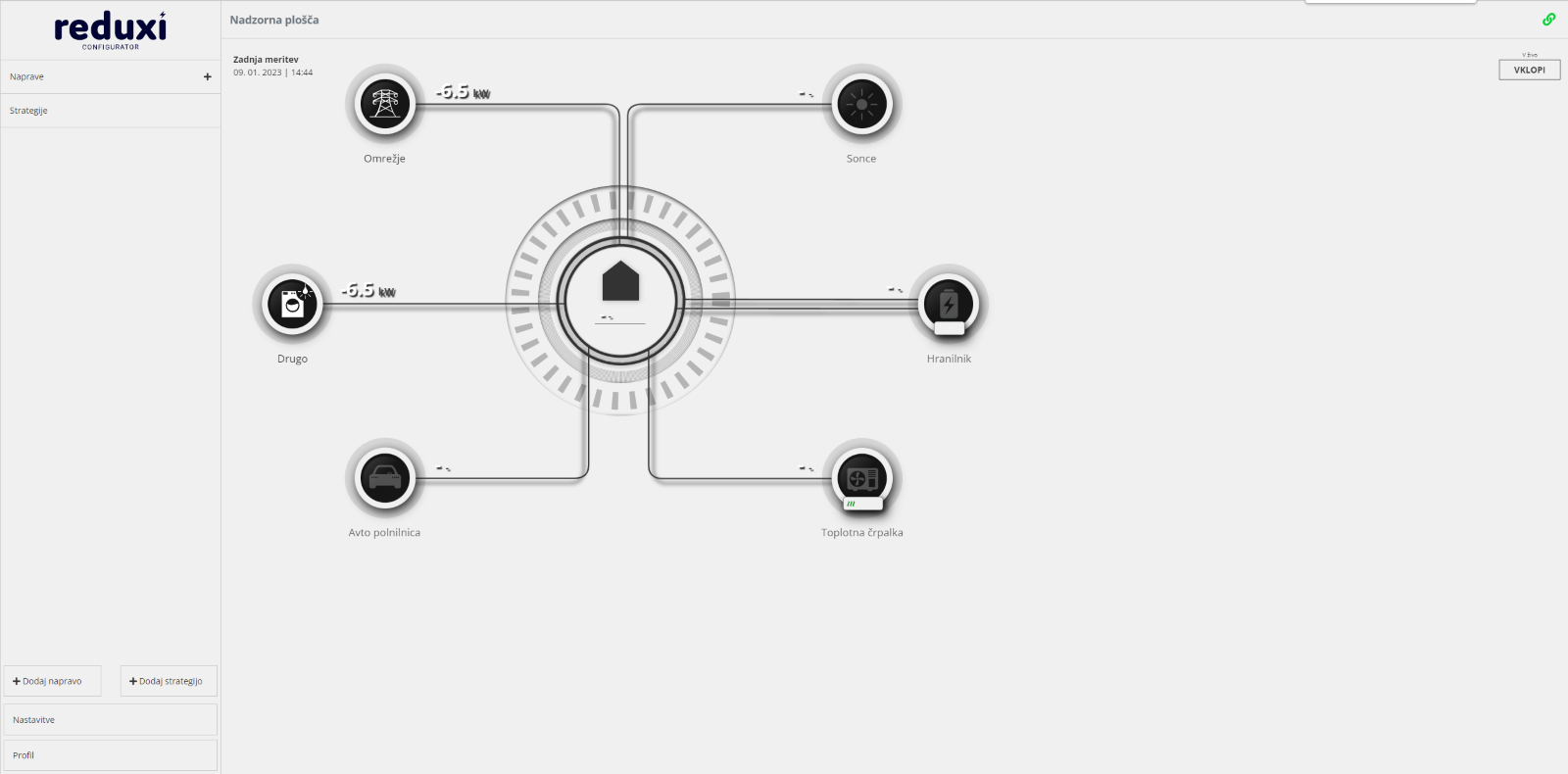

Po prijavi v Reduxi Configurator se prikaže nadzorna plošča. Če želite dodati naprave, v spodnjem levem oknu izberite možnost Dodaj napravo.

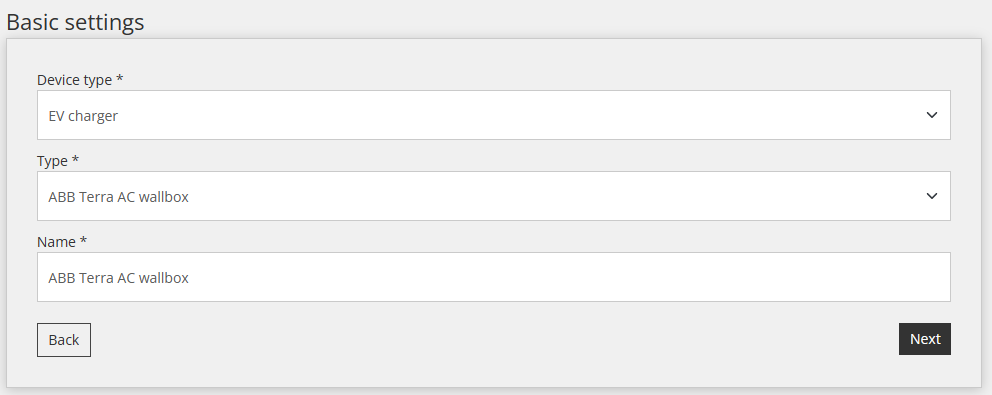

V naslednjem koraku izberite vrsto naprave, vnesite vrsto in ime dodane naprave. V našem primeru pri dodajanju polnilne postaje ABB Terra izberemo:

• v polju Vrsta naprave: Polnilec za avto,
• v vrsti polja: ABB Terra AC wallbox in
• v polju Ime: navedite poljubno ime (na primer polnilna postaja ABB Terra, polnilna postaja).

Po vnosu podatkov kliknite desno spodaj možnost Naprej.

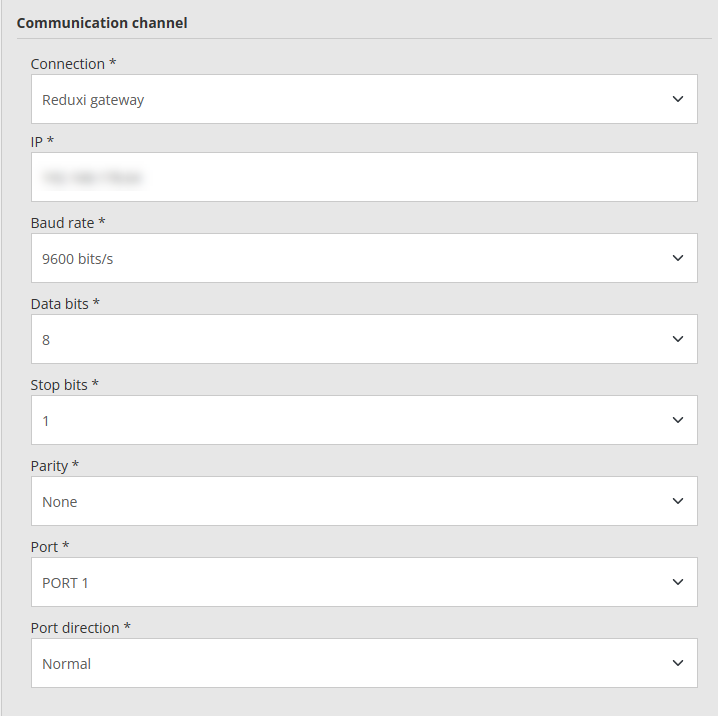

V naslednjem oknu določimo komunikacijski kanal in konfiguriramo napravo. Spodnja slika prikazuje konfigurator za povezavo prek prehoda Reduxi.

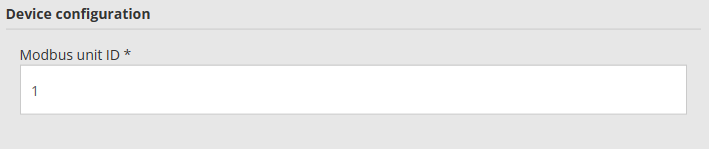

Običajno je ID enote Modbus nastavljen na 1.

Z gumbom za testiranje komunikacije preverite, ali je komunikacija naprave pravilno nastavljena.

Ko dobimo odgovor, da napravi uspešno komunicirata med seboj, lahko izberemo možnost Naprej.

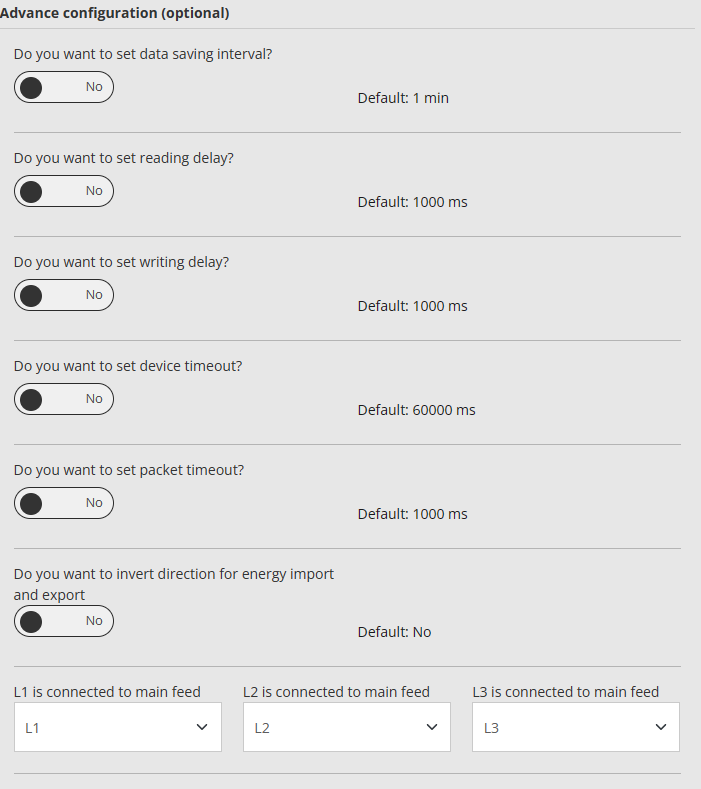

V zadnjem oknu dodajanja polnilne postaje Schrack lahko določene nastavitve prilagodite svojim potrebam.

3. Prikaz podatkov iz polnilne postaje za električna vozila ABB Terra

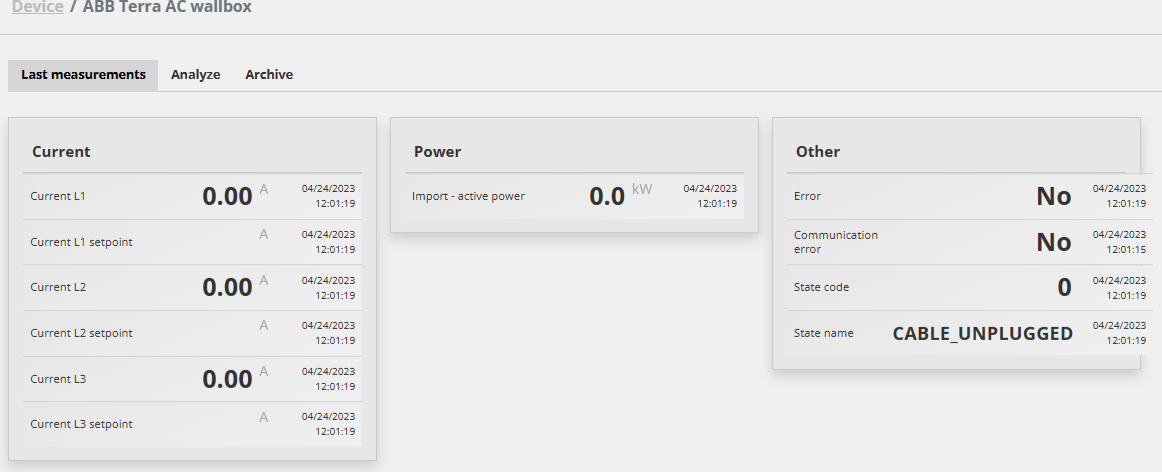

Ko je polnilna postaja ABB Terra EV uspešno dodana, jo lahko najdete med dodanimi napravami. Če izberemo polnilno postajo, se prikažejo zadnje meritve z nje.

Ta članek je bil napisan v sodelovanju z družbo E-ING.
