1. Kako konfigurirati SolarEdge Solar Power Plant Inverter, da omogoča komunikacijo Modbus TCP s Reduxi Krmilnikom?

1.1 Izklop inverterja

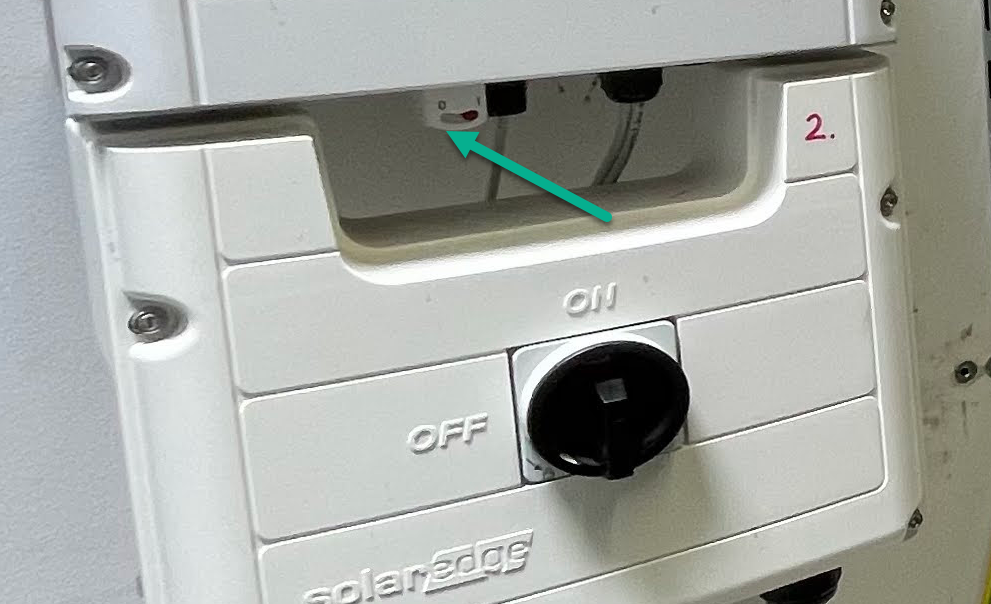

Izklopite pretvornik s stikalom na spodnjem delu sprednje plošče. Stikalo premaknite od 1 do 0.

Počakajte, da se proizvodnja energije pretvornika spremeni na 0 W.

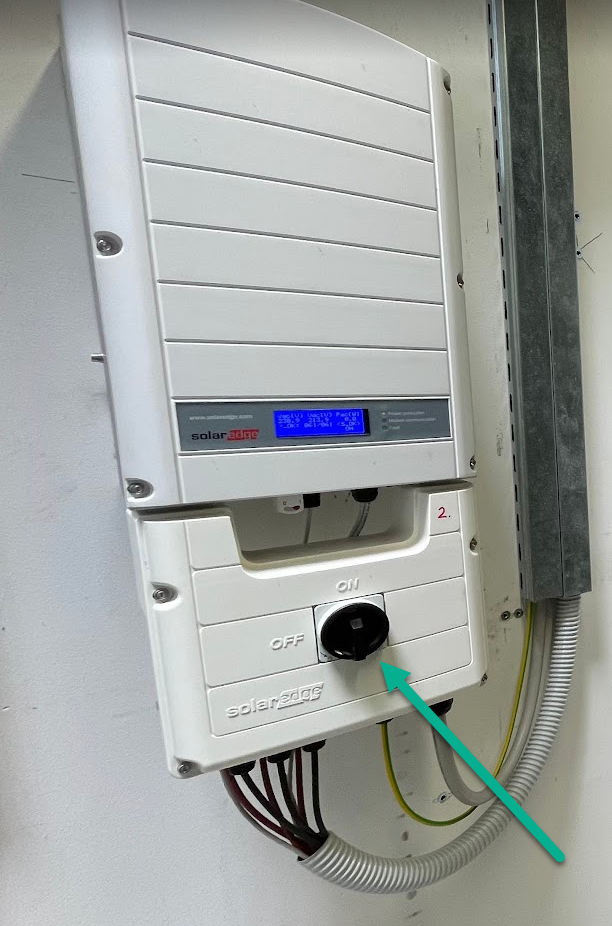

Poleg tega obrnite glavno stikalo iz položaja ON v položaj OFF.

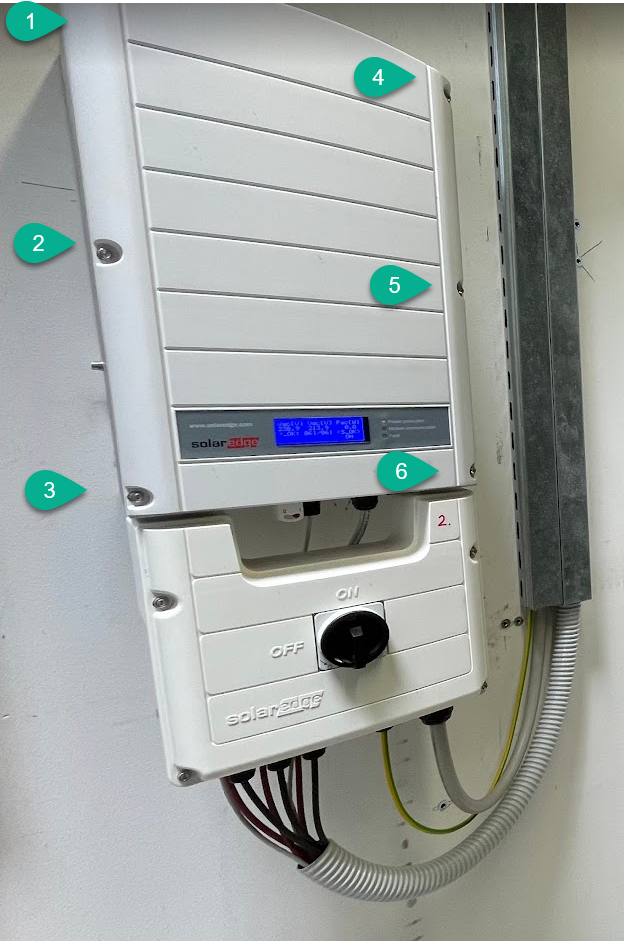

1.1 Odvijte 6x vijak na pokrovu sprednjega dela

1.2 Omogočite prikaz konfiguracije

Pojdite do prikazovalnika, kjer so štirje majhni gumbi, ter pritisnite in 4 sekunde držite desnega.

1.3 Vnesite geslo

Privzeto geslo je "12312312" (najdete ga v dokumentaciji SolarEdge) s pritiskanjem različnih gumbov. Drugi gumb je za številko 1, tretji za številko 2, četrti pa za številko 3.

Po vnosu pravilnega gesla se samodejno odpre naslednji meni.

1.4 Nastavite pravilno komunikacijo

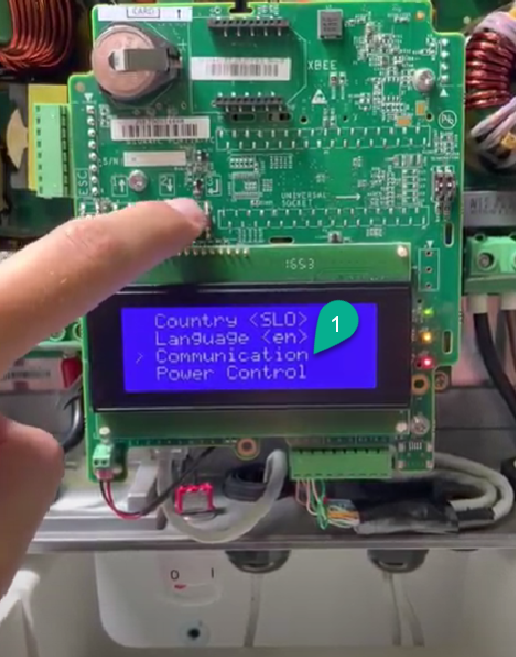

Pritisnite tretji gumb, da se v meniju spustite navzdol. Tretji gumb pritisnite tolikokrat, da bo znak ">" v položaju "Komunikacija", in pritisnite četrti gumb, da vstopite v meni Komunikacija.

1.5 Nastavitev povezave TCP

Preverite konfiguracijo LAN in omogočite komunikacijo Modbus TCP. Nastavite vrata Modbus TCP in določite statični omrežni IP (priporočljivo).

1.5.1 Izberite meni LAN Conf

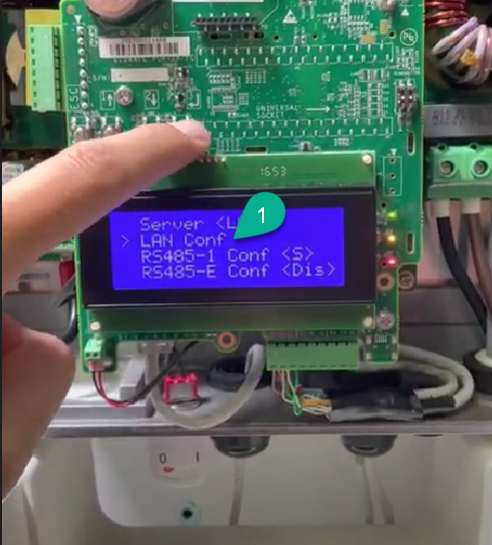

Ponovno pritisnite tretji gumb, da se v meniju spustite navzdol in izberete "LAN Conf", in četrti gumb, da vstopite v meni "LAN Conf".

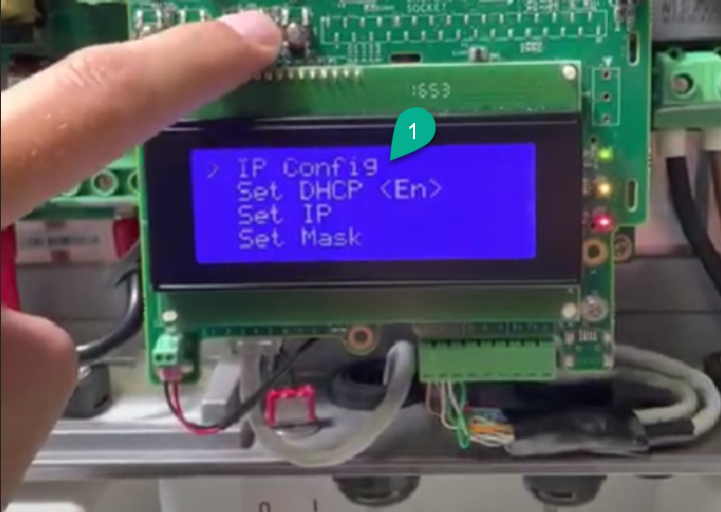

1.5.2 Izberite meni IP Config

1.5.2 Konfiguracija nastavitev IP konfiguracije

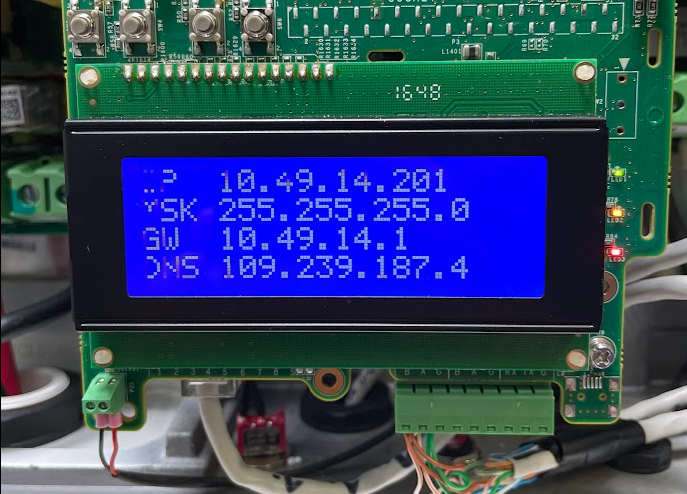

Vnesite statični naslov IP, masko, GW in DNS (neobvezno).

Pritisnite četrti gumb in ga pridržite, da potrdite nastavitve vstavljanja.

1.6 Vrnite se v glavni meni

S pritiskom na prvi gumb se vrnite v meni.

1.7 Nastavitev strežniških vrat

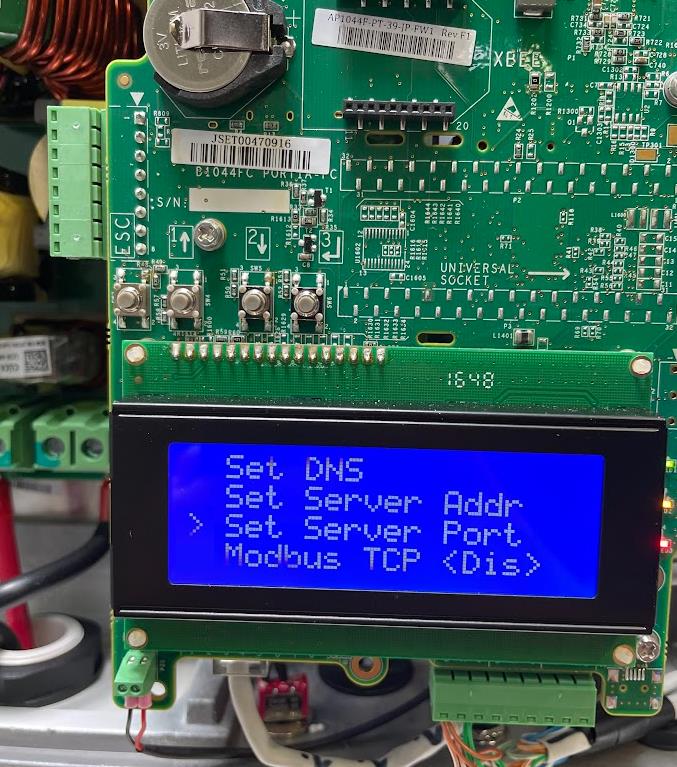

Pritisnite tretji gumb, pojdite v meni "Set Server Addr" in vstavite ID enote Modbus. Ko ga vstavite, držite četrti gumb, počakajte, da se prikaže informacija "Applied", in ga nato spustite.

S pritiskom na prvi gumb se vrnite v opisani meni.

1.8 Nastavitev Modbus TCP <Dis>

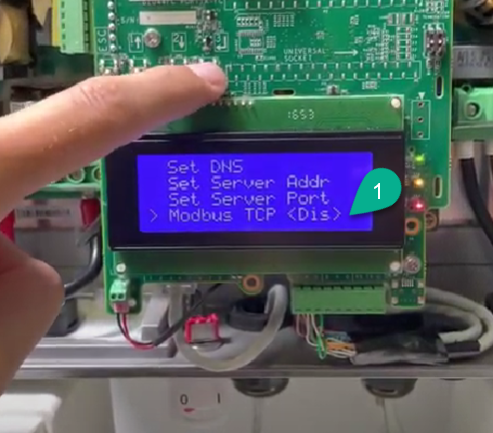

S pritiskom tretjega gumba se spustite v meni in s četrtim gumbom izberite "Modbus TCP <Dis>".

1.8.1 Nastavitev številke vrat

Vnesite številko vrat (privzeto je 502). Spremenite jo lahko tako, da pritisnete drugi in tretji gumb ali pa pustite številko vrat 502 in držite četrti gumb, dokler se ne prikaže obvestilo "applied". Ko vidite to sporočilo, sprostite četrti gumb.

1.8.2 Zaklepanje zaslona

S pritiskom na prvi gumb se lahko vrnete v meni in zaklenete zaslon.
Če ga ne zaklenete ročno, se bo zaslon čez 10-15 minut samodejno zaklenil nazaj in ugasnil njegovo osvetlitev.

1.9 Zbiranje informacij za Reduxi Configurator

Konfiguracija je končana in pretvornik lahko dodate z uporabo statičnega naslova IP, vrat in ID enote Modbus, ki ste jih vnesli pri konfiguraciji.

2. Dodajanje naprave v Reduxi Konfigurator

Najprej se prijavite v Reduxi Konfigurator preko brskalnika.

1. Kliknite Dodaj napravo

2. Vnesite osnovne nastavitve

3. Izberite komunikacijski kanal

Vnesite nastavitve, ki ste jih konfigurirali v razdelku TCP povezave preko spletnega vmesnika za pretvornik SolarEdge.

4. Vnesite konfiguracijo naprave

Modbus naslov - Običajno se uporablja vrednost 1.

5. Vnesite in izberite Napredne nastavitve
