Kako povezati merilnik energije Algodue UPM209 z Reduxi krmilnikom
Trifazni omrežni analizator Algodue UPM209 povežite z Reduxi Controller.
Besedilni opis te slike

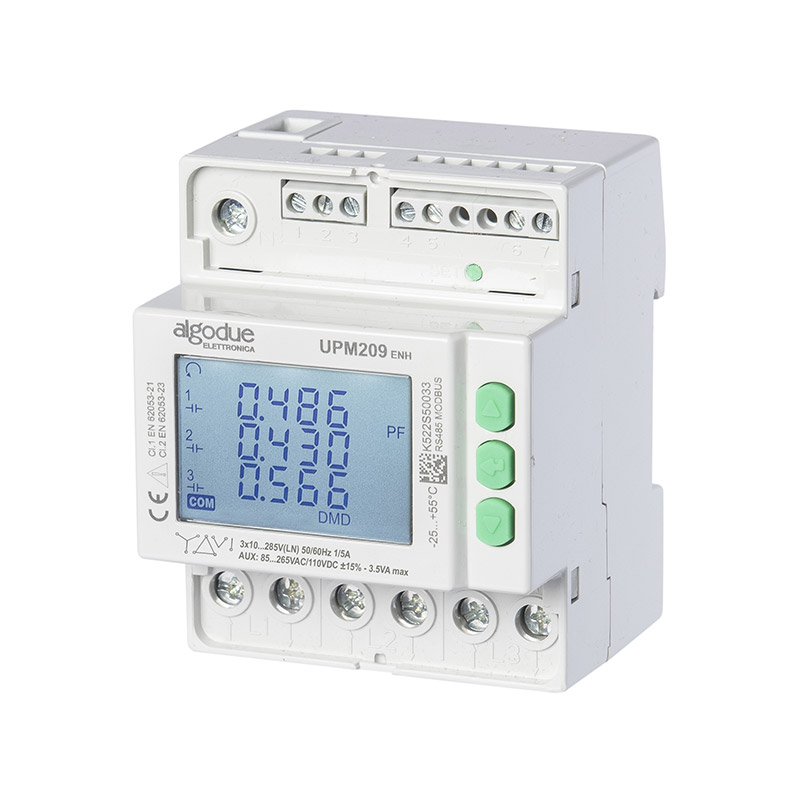

Fotografija belega trifaznega merilnika energije za DIN letev na beli podlagi. Nalepka na sprednji strani: logotip 'algodue ELETTRONICA' in model 'UPM209 ENH'. LCD z modro osvetlitvijo prikazuje tri vrstice vrednosti 0.486, 0.430 in 0.566 z oznakama PF in DMD na desni, oznake faz 1, 2, 3 na levi in simbol 'COM'. Trije zeleni gumbi na desni strani sprednje plošče. Drobni tisk: 'CE', '3x10...285V(LN) 50/60Hz 1/5A', 'AUX: 85...265VAC/110VDC +/-15% - 3.5VA max', koda QR in 'RS485 MODBUS'. Vijačni priključki: blok s tremi in blok s petimi na vrhu, šest vijačnih priključkov na dnu ter zelena indikatorska LED na vrhu.
1 Tehnična dokumentacija
Dokumenti proizvajalca za Algodue UPM209:
- Stran izdelka Algodue UPM209 – Tehnične specifikacije in kontakt za nadaljnje nastavitve.
- Podatkovni list UPM209 (PDF) – Specifikacije, različice in kode za naročanje.
- Programska oprema WintoolNET – Programska oprema za nastavitev merilnikov UPM209 in UPM309.
2 Potrebna oprema
- Trifazni omrežni analizator Algodue UPM209, ki ga namesti usposobljen električar
- Kabel za komunikacijska vrata merilnika: RS485 ali Ethernet (RJ45), odvisno od modela
- Reduxi Controller
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Povezava in nastavitev merilnika
Navodila za povezavo in nastavitev merilnika najdete na strani proizvajalca: Algodue UPM209.
3.1 Komunikacijska vrata
UPM209 ima eno od dveh komunikacijskih vrat, odvisno od modela:
| Vrata | Protokol | Podrobnosti |
|---|---|---|
| RS485 (optično izoliran) | Modbus RTU/ASCII | od 300 do 57600 bps |
| Ethernet (RJ45) | Modbus TCP | 10/100 Mbps; tudi HTTP, NTP in DHCP |
3.2 Modbus ID enote
Modbus ID enote merilnika potrebujete v Reduxi Configurator. Običajno se uporablja 1.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje merilnika v Reduxi
S temi koraki dodate nov števec ali uredite obstoječega.
5.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 4) in kliknite Add device.
V prvem koraku vnesite osnovne nastavitve naprave. Nato kliknite Next.
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal, ki ustreza vratom vašega merilnika. Nato vnesite konfiguracijo naprave:
| Parameter | Vrednost |
|---|---|
| Modbus unit ID | Običajno 1
|
Nato vnesite in izberite napredne nastavitve.
5.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Merilnik Algodue UPM209 prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices v Reduxi Configurator. Reduxi merilnik samo bere.
✓ Povzetek
Priprava (točki 1–2): Preberite dokumente Algodue in pripravite opremo.
Algodue UPM209 (točka 3): Merilnik povežite prek vrat RS485 ali Ethernet. Zapišite si Modbus ID enote.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte merilnik z njegovim Modbus ID enote in preizkusite komunikacijo.
Zagon (točka 6): Preverite meritve. Reduxi merilnik bere.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali je Modbus ID enote v Reduxi enak ID-ju enote merilnika. Običajno je 1. |
| Merilnik se ne odziva | Izberite komunikacijski kanal, ki ustreza vratom vašega merilnika: RS485 (Modbus RTU/ASCII) ali Ethernet (Modbus TCP). |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
