Kako povezati merilnik energije Circutor CVM-C10 z Reduxi krmilnikom
Analizator moči Circutor CVM-C10 povežite z Reduxi Controller.

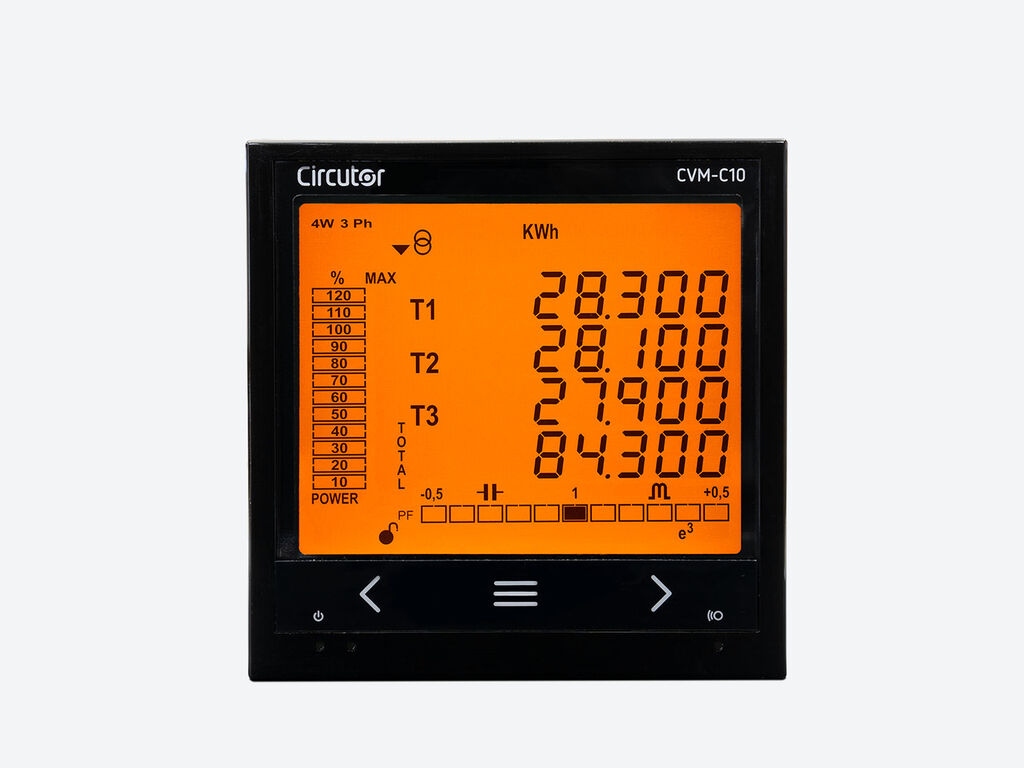

Besedilni opis te slike
Fotografija črnega kvadratnega analizatorja moči za vgradnjo v ploščo na svetlo sivi podlagi. Zgoraj levo: logotip 'Circutor'; zgoraj desno: 'CVM-C10'. Oranžno osvetljen zaslon z oznakama '4W 3 Ph' in 'kWh', navpična odstotna lestvica na levi (od 10 do 120 %, 'MAX', 'POWER') ter vrstice 'T1' 28.300, 'T2' 28.100, 'T3' 27.900 in 'TOTAL' 84.300. Na dnu zaslona je lestvica faktorja moči od -0,5 prek 1 do +0,5 z zapolnjenim srednjim segmentom. Pod zaslonom so trije občutljivi simboli: leva puščica, meni (tri črte) in desna puščica.
1 Tehnična dokumentacija
Dokumenti proizvajalca in prenosi za Circutor CVM-C10:
- Prenosi Circutor – Navodila za povezavo in nastavitev naprave, kot so bila povezana v prejšnji različici tega priročnika.
- Stran izdelka CVM-C10 (CVM-C10-ITF-IN-485-IC2) – Opis izdelka, specifikacije in seznam dokumentov.
- Podatkovni list CVM-C10 – Specifikacije, mere in komunikacijski vmesnik.
2 Potrebna oprema
- Analizator moči Circutor CVM-C10 z vmesnikom RS-485, ki ga namesti usposobljen električar
- Kabel RS-485
- Reduxi Controller
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Povezava in nastavitev merilnika
Navodila za povezavo in nastavitev merilnika najdete v dokumentih iz točke 1.
3.1 Vmesnik in protokol
CVM-C10 komunicira prek vmesnika RS-485. Podpira protokola Modbus/RTU in BACnet. Reduxi bere merilnik prek Modbus.
3.2 Nastavitve Modbus na merilniku
Parametre Modbus nastavite v nastavitvah merilnika. Priročnik navaja hitrost prenosa od 9600 do 19200.
Modbus ID enote merilnika potrebujete v Reduxi Configurator. Običajno se uporablja 1.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje merilnika v Reduxi
S temi koraki dodate nov števec ali uredite obstoječega.
5.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 4) in kliknite Add device.
V prvem koraku vnesite osnovne nastavitve naprave. Nato kliknite Next.
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal. Nato vnesite konfiguracijo naprave:
| Parameter | Vrednost |
|---|---|
| Modbus unit ID | Običajno 1
|
Nato vnesite in izberite napredne nastavitve. Serijski parametri, če so zahtevani, se morajo ujemati z nastavitvami merilnika (glejte točko 3).
5.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Merilnik Circutor CVM-C10 prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices v Reduxi Configurator. Reduxi merilnik samo bere.
✓ Povzetek
Priprava (točki 1–2): Preberite dokumente Circutor in pripravite opremo.
Circutor CVM-C10 (točka 3): Merilnik povežite prek RS-485. Nastavite parametre Modbus in si zapišite Modbus ID enote.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte merilnik z njegovim Modbus ID enote in preizkusite komunikacijo.
Zagon (točka 6): Preverite meritve. Reduxi merilnik bere.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali je Modbus ID enote v Reduxi enak naslovu Modbus, nastavljenemu na merilniku. Preverite, ali se serijski parametri ujemajo. |
| Merilnik se ne odziva na vodilu RS-485 | Preverite kabliranje RS-485 in komunikacijske nastavitve na merilniku. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
