Kako povezati merilnik energije serije GARO GNM3D/T z Reduxi krmilnikom

Merilnik energije GARO GNM3D ali GNM3T dodajte v Reduxi Controller prek Modbus RS485.

🔧 Merilnik energije GARO GNM3D/T · Reduxi Controller
🌐 Modbus RTU prek RS485
🔢 Modbus unit ID: običajno 1

📄 Prenesi kot PDF

Trifazni merilnik energije GARO GNM3D-RS485 za DIN letev z LCD
Merilnik energije GARO GNM3D RS485
Besedilni opis te slike

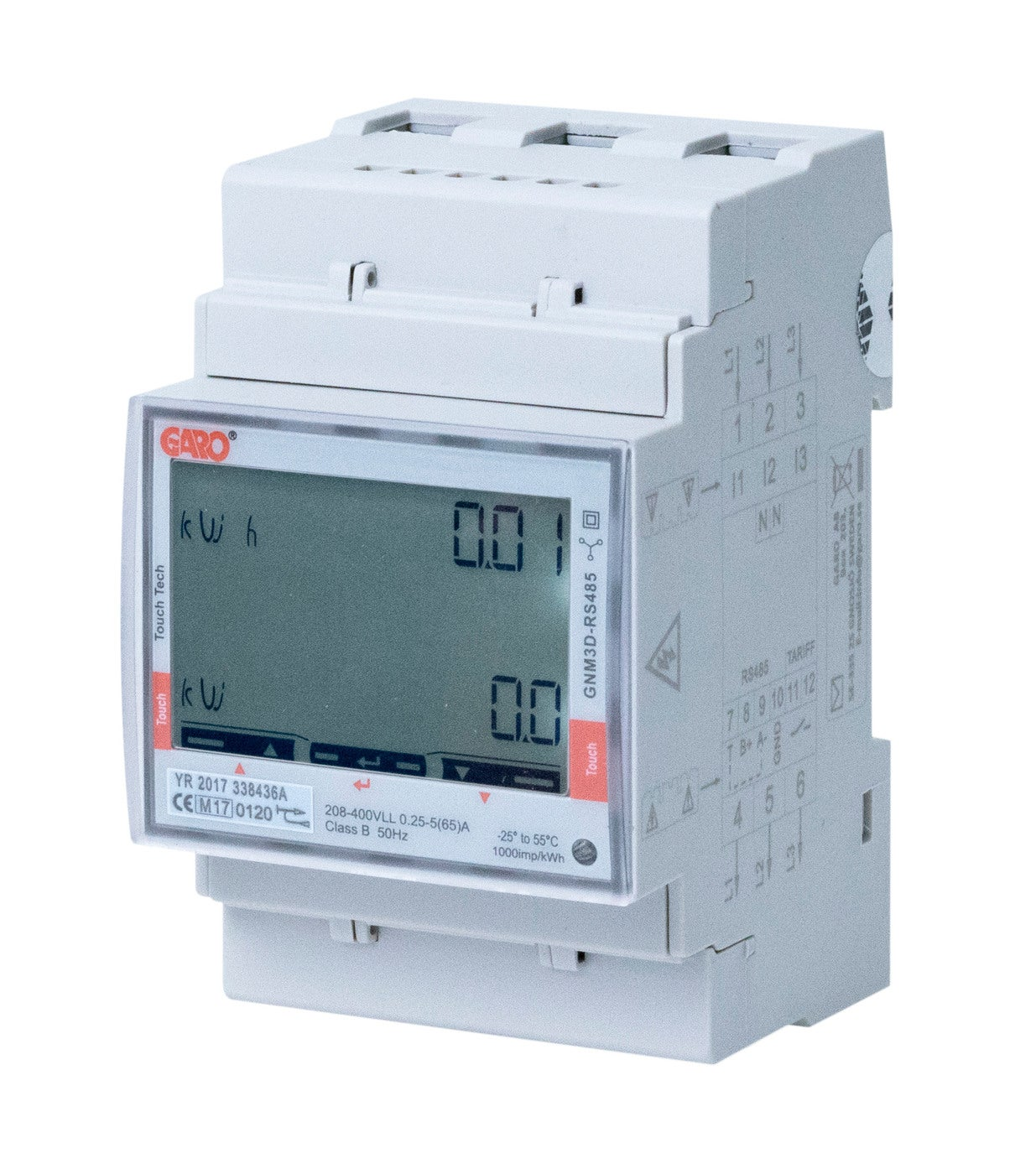

Fotografija svetlo sivega trifaznega merilnika energije za DIN letev na beli podlagi. Spredaj: rdeč logotip 'GARO' zgoraj levo, navpično besedilo 'GNM3D-RS485' desno, LCD z enoto 'kWh' (zgornja vrstica, vrednost 0.01) in 'kW' (druga vrstica, vrednost 0.0), rdeči občutljivi predeli 'Touch' na levem in desnem robu, pod zaslonom trije občutljivi gumbi s simboli puščic (gor, enter, dol). Pas z oznakami: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' in majhna LED spodaj desno. Stranska nalepka s številkami priključkov od 1 do 3, od 11 do 13, N, od 4 do 6, od 7 do 12 in simbolom ožičenja. Vijačni priključki zgoraj in spodaj.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Komunikacijske nastavitve merilnika
  4. Prijava v spletni vmesnik Reduxi
  5. Dodajanje merilnika energije v Reduxi
  6. Preverjanje meritev
  7. Povzetek
  8. Pogoste težave
  9. Sorodni članki

1 Tehnična dokumentacija

Navodila za povezavo in nastavitev merilnika so na spletni strani proizvajalca.

2 Potrebna oprema

  • Reduxi Controller
  • Merilnik energije GARO GNM3D ali GNM3T z vmesnikom RS485 (Modbus)
  • Kabel RS485 med merilnikom in Reduxi Controller
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Komunikacijske nastavitve merilnika

3.1 Privzete nastavitve

Merilnik komunicira prek RS485 z Modbus RTU. Dokument s protokolom proizvajalca navaja te privzete nastavitve:

Parameter Privzeta vrednost
Protokol Modbus RTU prek RS485
Modbus naslov 1 (obseg od 1 do 247)
Hitrost prenosa (baud) 9.6 kbps
Parity None
Stop bits 1
ℹ️
Opomba Nastavitve v Reduxi Configurator se morajo ujemati z nastavitvami na merilniku. Priključke RS485 za svoj model preverite v priročniku merilnika.

3.2 Nastavitev naslova Modbus na merilniku

Ta postopek uporabite le, če se naslov, hitrost prenosa ali pariteta na merilniku razlikujejo od vrednosti, ki jih potrebujete. Koraki sledijo priročniku GNM3D-RS485 in uporabljajo občutljive predele na sprednji strani merilnika:

1
Odprite nastavitve
Dolgo pritisnite srednji občutljivi predel, dokler se ne prikaže PASS. Dolgo pritisnite levi in desni občutljivi predel hkrati, da preskočite geslo.
2
Nastavite naslov
Pritiskajte levi občutljivi predel, dokler se ne prikaže AddrESS. Dolgo pritisnite občutljivi predel. Z levim ali desnim pritiskom spremenite utripajočo števko, z dolgim pritiskom preidete na naslednjo števko. Z dolgim pritiskom potrdite.
3
Nastavitev hitrosti prenosa in paritete
Pritiskajte levo, dokler se ne prikaže bAud, in izberite 9.6. Pritiskajte levo, dokler se ne prikaže PArIty, in izberite no. Potrdite stop bit 1.
4
Save
Pritiskajte levo, dokler se ne prikaže End. Dolgo pritisnite srednji občutljivi predel, da shranite.

4 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 4.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 4.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

5 Dodajanje merilnika energije v Reduxi

S temi koraki dodate nov števec električne energije ali uredite obstoječega.

5.1 Osnovne nastavitve

Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte ⁠točko 4⁠) in kliknite + Add device. Nato vnesite osnovne nastavitve.

5.2 Nastavitve komunikacije

Izberite komunikacijski kanal. Nato vnesite konfiguracijo naprave.

Parameter Vrednost
Modbus unit ID Običajno se uporablja 1. Vrednost se mora ujemati z naslovom, nastavljenim na merilniku (točka 3).

5.3 Napredne nastavitve

Vnesite in izberite napredne nastavitve.

5.4 Preizkus komunikacije

Na dnu čarovnika kliknite Test communication. Merilnik energije prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

6 Preverite meritve

6.1 Zadnje meritve

Ko je komunikacija vzpostavljena, kot dodaten test preverite vrednosti merilnika energije pod Devices v Reduxi Configurator.

✓ Povzetek

Priprava (točki 1–2): Odprite dokumente proizvajalca in pripravite Reduxi Controller, kabel RS485 in prenosni računalnik.

Merilnik energije (točka 3): Na merilniku preverite naslov Modbus, hitrost prenosa in pariteto.

Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte napravo in zaženite Test communication.

Zagon (točka 6): Preverite meritve merilnika pod Devices.

→ Pogoste težave

Težava Rešitev
Preizkus komunikacije ne uspe Preverite, ali se Modbus ID enote, hitrost prenosa in pariteta v Reduxi ujemajo z nastavitvami merilnika (točki 3 in 5.2). Preverite ožičenje RS485.
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
