Kako povezati merilnik energije Iskra WM3x6 z Reduxi krmilnikom
Trifazni merilnik energije Iskra WM3x6 povežite z Reduxi Controller prek Modbus RTU (RS485).
Besedilni opis te slike

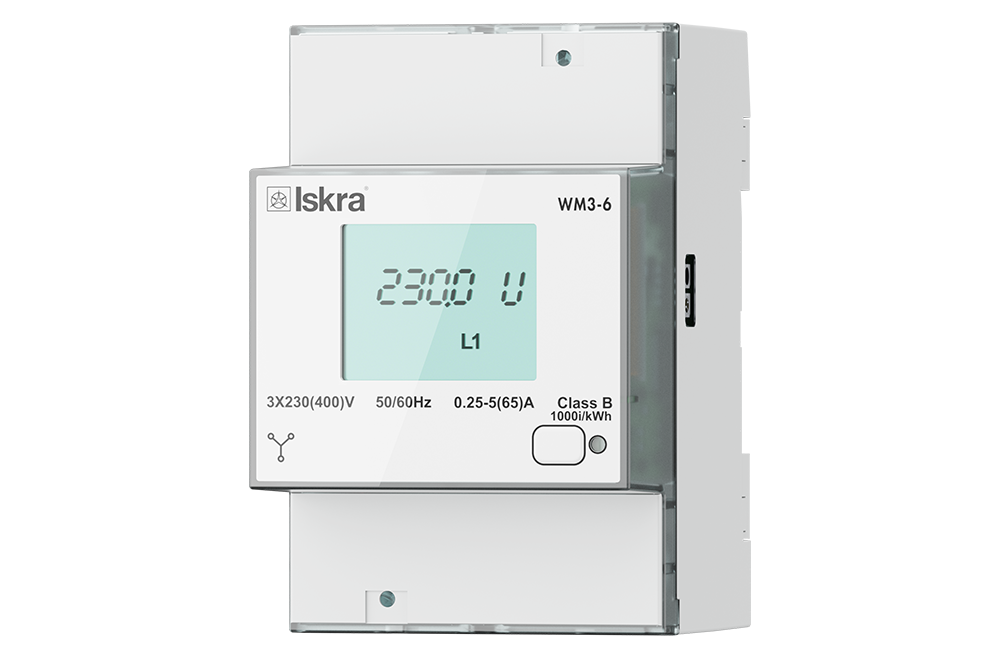

Fotografija belega merilnika energije za DIN letev na beli podlagi. Spredaj: logotip 'Iskra' zgoraj levo, model 'WM3-6' zgoraj desno, LCD prikazuje 230.0 V in 'L1'. Pod tem: '3X230(400)V', '50/60Hz', '0.25-5(65)A', 'Class B', '1000/kWh', simbol trifaznega ožičenja levo in LED z zaobljenim pravokotnikom desno. Na vrhu ohišja je majhna zelena LED, spodaj levo pa majhna LED.
1 Tehnična dokumentacija
Navodila za povezavo in nastavitev merilnika so na spletni strani proizvajalca: https://www.iskra.eu/en/Smart-energy-meters/energy-meter-WM3/
- Stran izdelka Iskra WM3x6 – Različice, vmesniki in prenosi
- Uporabniški priročnik WM3x6 – Povezava, komunikacijske nastavitve in registri Modbus
- Podatkovni list WM3x6 – Tehnični podatki in kode za naročanje
2 Potrebna oprema
Potrebujete naslednje komponente:
- Reduxi Controller
- Merilnik energije Iskra WM3-6 ali WM3M6 z možnostjo RS485
- Kabel RS485 med merilnikom in Reduxi Controller
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
022433920003 (WM3-6 230DB) in 022433920103 (WM3M6 230DB, MID).3 Povezava merilnika z Reduxi Controller
3.1 Priključki RS485 na merilniku
Linija RS485 je na pomožnih priključkih 15 in 16, ki sta v dokumentaciji proizvajalca označena z B in A. Priključka sprejemata žico od 1 do 2,5 mm² (vijaki M3, priporočeni zatezni moment 0,7 Nm). Proizvajalec priporoča feritni obroček z dvema ovojema na liniji RS485.
4 Nastavitev komunikacijskih parametrov na merilniku
Merilnik uporablja Modbus RTU na RS485. Tovarniške nastavitve iz dokumentacije proizvajalca:
| Parameter | Tovarniška nastavitev |
|---|---|
| Protokol | Modbus RTU |
| Okvir |
8, N, 2 (8 podatkovnih bitov, brez paritete, 2 stop bita) |
| Modbus naslov | 33 |
| Hitrost | od 1200 do 19200 bit/s |
Nastavitve spremenite s programsko opremo Iskra MiQen (serijska povezava ali adapter WM-USB). Naslov lahko nastavite tudi na merilniku: več kot 6 sekund držite sprednji gumb. Merilnik se nato odziva na naslovu 149, dokler naslova ne spremenite.
5 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
6 Dodajanje števca v Reduxi
S temi koraki dodate nov števec ali uredite obstoječega.
6.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 5), kliknite + Add device in vnesite osnovne nastavitve števca.
6.2 Nastavitve komunikacije
Izberite komunikacijski kanal in vnesite konfiguracijo naprave:
| Parameter | Vrednost |
|---|---|
| Modbus unit ID | Običajno se uporablja 1. Vrednost se mora ujemati z naslovom Modbus, nastavljenim na merilniku. |
Nato vnesite in izberite napredne nastavitve.
6.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Merilnik Iskra WM3x6 prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
7 Preverjanje meritev
7.1 Last measurements
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Iskra WM3x6 v Reduxi Configurator.
✓ Povzetek
Priprava (točki 1–2): Odprite dokumentacijo proizvajalca. Pripravite krmilnik, merilnik z možnostjo RS485, kabel RS485 in prenosni računalnik ali tablični računalnik.
Iskra WM3x6 (točki 3–4): Povežite priključka RS485 15 in 16. Na merilniku preverite naslov, hitrost in okvir.
Dodajanje v Reduxi (točki 5–6): Prijavite se v Reduxi Configurator. Dodajte napravo, vnesite Modbus ID enote in preizkusite komunikacijo.
Zagon (točka 7): Preverite zadnje meritve pod Devices.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Ni podatkov iz števca | Preverite, ali ima merilnik možnost RS485 (oznaka na boku merilnika). Modbus ID enote in komunikacijske nastavitve v Reduxi se morajo ujemati z merilnikom. |
| Več merilnikov na eni liniji RS485 | Vsak merilnik potrebuje edinstven naslov Modbus. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
