Kako povezati pametni merilnik energije Iskra IE38Mx z Reduxi krmilnikom

Posodobljen
⚡ Reduxi Controller · Baza znanja

Kako povezati pametni merilnik energije Iskra IE38Mx z Reduxi krmilnikom

Pametni merilnik energije Iskra IE38Mx povežite z Reduxi Controller prek Modbus RTU (RS485).

🔧 Merilnik energije Iskra IE38Mx · Reduxi Controller
🌐 Modbus RTU (RS485), različica IE38MD
🔢 Modbus unit ID: običajno 1

📄 Prenesi kot PDF

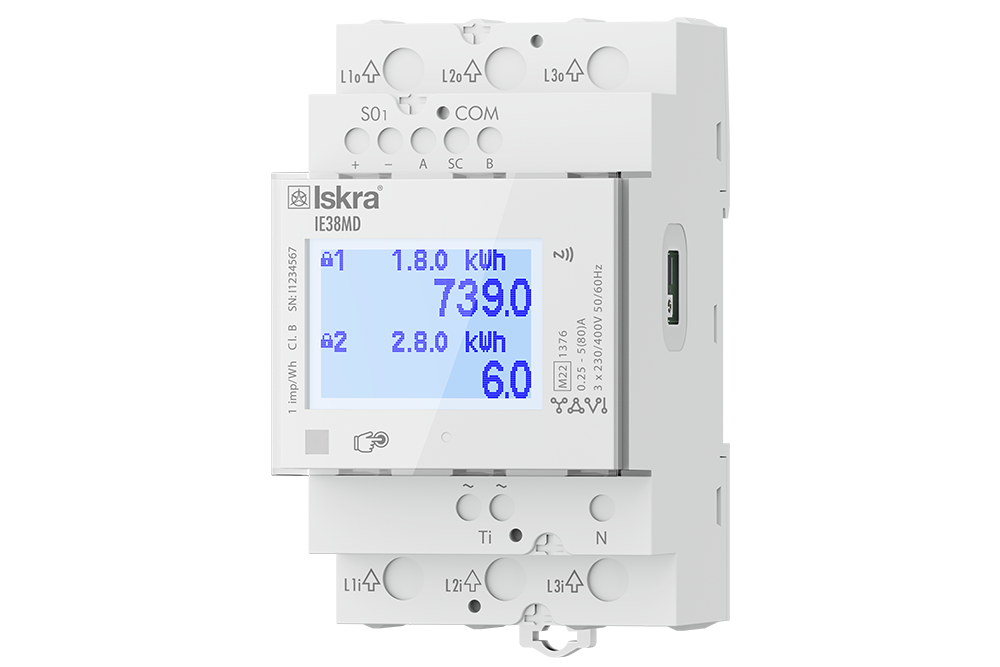

Merilnik energije Iskra IE38MD, zaslon prikazuje 1.8.0 739,0 kWh in 2.8.0 6,0 kWh
Merilnik energije Iskra IE38Mx
Besedilni opis te slike

Fotografija belega merilnika energije za DIN letev na beli podlagi. Zgoraj: priključki L1o, L2o, L3o (izhodi), vrsta z oznakami 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. Spredaj: logotip 'Iskra', model 'IE38MD', moder LCD z dvema vrsticama: simbol ključavnice '1' 1.8.0 kWh, vrednost 739.0; simbol ključavnice '2' 2.8.0 kWh, vrednost 6.0. Levo navpično besedilo '1 imp/Wh, Cl. B, SN' s serijsko številko (majhno); desno simbol brezžične povezave, logotip 'YAVI' in drobni tisk o 3 x 230/400V 50/60Hz. Spodaj levo na sprednji strani sta siv kvadrat in simbol roke ali dotika. Na dnu: priključki Ti, N, L1i, L2i, L3i.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Povezava števca s krmilnikom Reduxi Controller
  4. Preverjanje komunikacijskih nastavitev na merilniku
  5. Prijava v spletni vmesnik Reduxi
  6. Dodajanje števca v Reduxi
  7. Preverjanje meritev
  8. Povzetek
  9. Pogoste težave
  10. Sorodni članki

1 Tehnična dokumentacija

Navodila za povezavo in nastavitev merilnika so na spletni strani proizvajalca: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/

2 Potrebna oprema

Potrebujete naslednje komponente:

  • Reduxi Controller
  • Merilnik energije Iskra IE38MD (različica IE38Mx z vmesnikom Modbus RS485)
  • Kabel RS485 med merilnikom in Reduxi Controller
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
ℹ️
Različice Samo IE38MD ima vmesnik Modbus RS485. IE38MS ima IR, NFC in impulzne izhode S0. IE38MM ima M-Bus.

3 Povezava merilnika z Reduxi Controller

3.1 Priključki RS485 na merilniku

Povezava RS485 na merilniku IE38MD je v priročniku proizvajalca označena z A, SC (oklop) in B. Povezovalna shema je v uporabniškem priročniku (glejte ⁠točko 1⁠).

4 Preverjanje komunikacijskih nastavitev na merilniku

IE38MD uporablja Modbus RTU na RS485. Tovarniške nastavitve iz priročnika proizvajalca:

Parameter Tovarniška nastavitev
Protokol Modbus RTU
Hitrost 115200 bit/s (možno od 1200 do 115200 bit/s)
Okvir 8, N, 2 (8 podatkovnih bitov, brez paritete, 2 stop bita)

Naslov, hitrost, pariteto in stop bite lahko spremenite na zaslonu merilnika (Settings – Communication) ali s programsko opremo Iskra MiQen (različica 2.1 ali novejša).

ℹ️
Več merilnikov na eni liniji Vsak merilnik na isti liniji RS485 potrebuje svoj edinstven naslov Modbus. V programu MiQen z Scan the network poiščite naprave in dodelite naslove.

5 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 5.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 5.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

6 Dodajanje števca v Reduxi

S temi koraki dodate nov števec ali uredite obstoječega.

6.1 Osnovne nastavitve

Prijavite se v Reduxi Configurator prek brskalnika (glejte ⁠točko 5⁠), kliknite + Add device in vnesite osnovne nastavitve števca.

6.2 Nastavitve komunikacije

Izberite komunikacijski kanal in vnesite konfiguracijo naprave:

Parameter Vrednost
Modbus unit ID Običajno se uporablja 1. Vrednost se mora ujemati z naslovom Modbus, nastavljenim na merilniku.

Nato vnesite in izberite napredne nastavitve.

6.3 Preizkus komunikacije

Na dnu čarovnika kliknite Test communication. Merilnik Iskra IE38Mx prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

7 Preverjanje meritev

7.1 Last measurements

Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Iskra IE38Mx v Reduxi Configurator.

✓ Povzetek

Priprava (točki 1–2): Odprite dokumentacijo proizvajalca. Pripravite krmilnik, merilnik IE38MD, kabel RS485 in prenosni računalnik ali tablični računalnik.

Iskra IE38MD (točki 3–4): Povežite priključka RS485 A in B. Na merilniku preverite naslov, hitrost, pariteto in stop bite.

Dodajanje v Reduxi (točki 5–6): Prijavite se v Reduxi Configurator. Dodajte napravo, vnesite Modbus ID enote in preizkusite komunikacijo.

Zagon (točka 7): Preverite zadnje meritve pod Devices.

→ Pogoste težave

Težava Rešitev
Ni podatkov iz števca Modbus ID enote, hitrost, pariteta in stop biti v Reduxi se morajo ujemati z nastavitvami na merilniku.
Več merilnikov na eni liniji RS485 Vsak merilnik potrebuje edinstven naslov Modbus. Nenastavljeni merilniki imajo skupni tovarniški naslov 33.
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
