Kako povezati analizator kakovosti električne energije Iskra iMC784 z Reduxi krmilnikom

Analizator kakovosti električne energije Iskra MC784 / iMC784 povežite z Reduxi Controller.

🔧 Iskra MC784 / iMC784 · Reduxi Controller
🌐 Modbus
🔢 Modbus unit ID: običajno 1

📄 Prenesi kot PDF

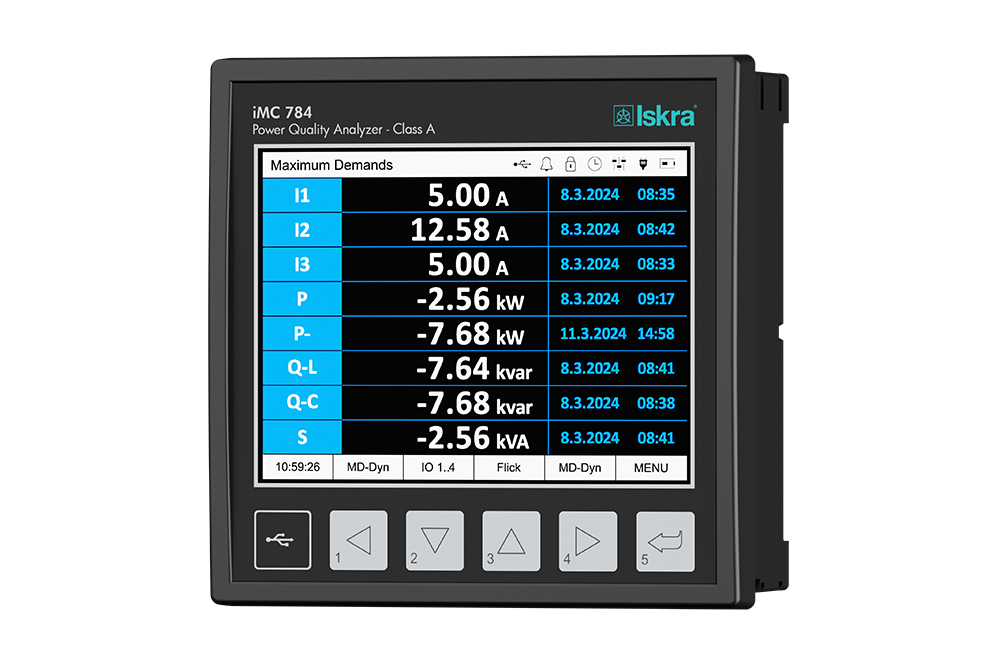

Analizator kakovosti električne energije Iskra iMC 784, zaslon Maximum Demands s tokovi in močmi
Analizator kakovosti električne energije Iskra iMC784
Besedilni opis te slike

Fotografija črnega kvadratnega analizatorja kakovosti električne energije za vgradnjo v ploščo na beli podlagi. Besedilo v glavi: 'iMC 784', 'Power Quality Analyzer - Class A', logotip 'Iskra'. Barvni zaslon z naslovom 'Maximum Demands' in ikonami stanja. Vrstice tabele (oznaka, vrednost, datum, čas): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Spodnja menijska vrstica: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Pod zaslonom: gumb USB in štiri smerne tipke (levo, dol, gor, desno) s številkami od 1 do 4 ter tipka enter s številko 5.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Povezava in nastavitev analizatorja
  4. Prijava v spletni vmesnik Reduxi
  5. Dodajanje analizatorja v Reduxi
  6. Preverjanje meritev
  7. Povzetek
  8. Pogoste težave
  9. Sorodni članki

1 Tehnična dokumentacija

Navodila za povezavo in nastavitev analizatorja so na spletni strani proizvajalca Iskra. Dokumenti proizvajalca za Iskra MC784 / iMC784:

2 Potrebna oprema

  • Analizator kakovosti električne energije Iskra MC784 ali iMC784, ki ga namesti usposobljen električar
  • Kabel za komunikacijski vmesnik: kabel RS485 ali kabel Ethernet
  • Reduxi Controller
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Povezava in nastavitev analizatorja

Navodila za povezavo in nastavitev analizatorja najdete v dokumentih iz ⁠točke 1⁠.

3.1 Vmesniki in priključki

MC784 / iMC784 je analizator kakovosti električne energije razreda A po IEC 61000-4-30 Ed. 3. Ima te komunikacijske vmesnike:

Vmesnik Opis
COM1 Ethernet (RJ-45, 10/100BASE-TX) in USB 2.0 tip B
COM2 RS232 or RS485
RS485 na V/I modulu C Priključek 54 (A) in priključek 55 (B)

Protokoli so Modbus RTU, Modbus TCP, DNP3 in MQTT. IEC 61850 je dodatna možnost.

Povezava Priključki
Napajanje L na 13, N na 14, zaščitna ozemljitev na 12. Ozemljitev vedno priključite.
Napetostni vhodi UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
Tokovni vhodi IL1 na 1/3, IL2 na 4/6, IL3 na 7/9, tok nevtralnega vodnika na 26/27
ℹ️
Napajanje AC: 100 do 240 V (-20 %/+15 %), 40 do 65 Hz. DC: 100 do 250 V (+20 %). Analizator se vgradi v ploščo (izrez 137 x 137 mm).

3.2 Komunikacijske nastavitve na analizatorju

Komunikacijske nastavitve nastavite, kot je opisano v uporabniškem priročniku (glejte ⁠točko 1⁠). Proizvajalec za to ponuja brezplačno programsko opremo za nastavitev Miqen.

Modbus ID enote analizatorja potrebujete v Reduxi Configurator. Običajno se uporablja 1.

4 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 4.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 4.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

5 Dodajanje analizatorja v Reduxi

S temi koraki dodate nov analizator ali uredite obstoječega.

ℹ️
Samo branje V seznamu podprtih naprav je analizator kakovosti električne energije Iskra MC784 / iMC 784 naveden s protokolom Modbus in z dostopom za branje.

5.1 Osnovne nastavitve

Prijavite se v Reduxi Configurator prek brskalnika (glejte ⁠točko 4⁠) in kliknite Add device.

V prvem koraku vnesite osnovne nastavitve naprave. Nato kliknite Next.

5.2 Nastavitve komunikacije

Izberite komunikacijski kanal. Nato vnesite konfiguracijo naprave:

Parameter Vrednost
Modbus unit ID Običajno 1

Nato vnesite in izberite napredne nastavitve. Serijski parametri, če so zahtevani, se morajo ujemati z nastavitvami analizatorja (glejte ⁠točko 3⁠).

5.3 Preizkus komunikacije

Na dnu čarovnika kliknite Test communication. Analizator Iskra MC784 / iMC784 prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

6 Preverite meritve

6.1 Zadnje meritve

Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices v Reduxi Configurator. Reduxi analizator samo bere.

✓ Povzetek

Priprava (točki 1–2): Preberite dokumente Iskra in pripravite opremo.

Analizator Iskra (točka 3): Analizator povežite prek RS485 ali Etherneta. Nastavite komunikacijske parametre in si zapišite Modbus ID enote.

Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte analizator z njegovim Modbus ID enote in preizkusite komunikacijo.

Zagon (točka 6): Preverite meritve. Reduxi analizator bere.

→ Pogoste težave

Težava Rešitev
Preizkus komunikacije ne uspe Preverite, ali je Modbus ID enote v Reduxi enak naslovu Modbus, nastavljenemu na analizatorju. Preverite, ali se serijski parametri ujemajo.
Analizator se ne odziva na vodilu RS485 Preverite priključka RS485 54 (A) in 55 (B) ter komunikacijske nastavitve na analizatorju.
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
