Kako povezati merilnik energije serije Lovato Electric DMG z Reduxi krmilnikom

Posodobljen
⚡ Reduxi Controller · Baza znanja

Kako povezati merilnik energije serije Lovato Electric DMG z Reduxi krmilnikom

Merilnik Lovato Electric DMG povežite z Reduxi Controller prek Modbus.

🔧 Lovato Electric serija DMG · Reduxi Controller
🌐 Modbus (RS485)
🔢 Modbus unit ID običajno 1

📄 Prenesi kot PDF

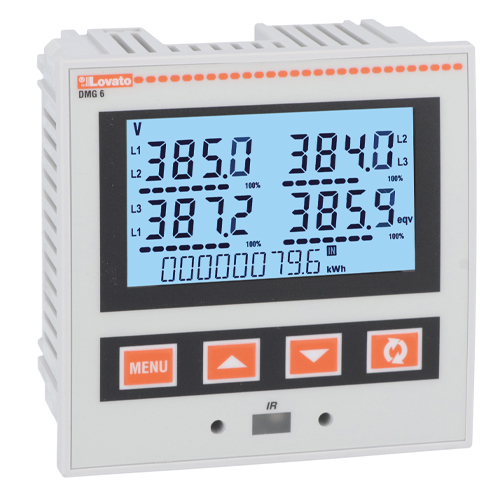

Večmerilnik Lovato DMG 6 za vgradnjo v ploščo, zaslon prikazuje fazne napetosti 385,0, 384,0, 387,2 in 79,6 kWh
Lovato Electric DMG610, eden od modelov serije DMG
Besedilni opis te slike

Fotografija svetlo sivega kvadratnega večmerilnika za vgradnjo v ploščo na beli podlagi. Zgoraj levo: oranžen logotip 'Lovato'; model 'DMG 6'. Modro osvetljen LCD z 'V' in oznakami faz: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) in 385.9 z oznako 'eqv' (100 %); spodnja vrstica 0000000 79.6 kWh z oznako 'IN'. Pod zaslonom so štirje oranžni gumbi: MENU, puščica gor, puščica dol in simbol krožne puščice. Na dnu je infrardeče okence z oznako 'IR' in dvema majhnima okroglima luknjicama ob njem. Prezračevalne reže ob straneh in na vrhu.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Nastavitev števca
  4. Prijava v spletni vmesnik Reduxi
  5. Dodajanje merilnika Lovato Electric DMG v Reduxi
  6. Preverjanje meritev
  7. Povzetek
  8. Pogoste težave
  9. Sorodni članki

1 Tehnična dokumentacija

Serija Lovato Electric DMG so digitalni večmerilniki in analizatorji moči za merjenje energije. Modeli se razlikujejo po komunikacijskih možnostih. Reduxi bere merilnik prek Modbus.

Model Komunikacija (po navedbah podjetja Lovato Electric)
DMG110, DMG210 Vgrajen RS485
DMG610, DMG611, DMG615 Vgrajen RS485; razširitveni moduli za RS485 ali Ethernet
DMG620 Vgrajen Ethernet; razširitveni moduli za RS485 ali Ethernet
DMG600 Brez vgrajenih vrat; razširitveni modul za RS485 (EXP1012) ali Ethernet (EXP1013)
DMG100, DMG200 Brez vgrajenih komunikacijskih vrat
ℹ️
Preverite svoj model Izberite model z vmesnikom RS485, vgrajenim ali prek razširitvenega modula. Navodila za povezavo in nastavitev merilnika so na spletni strani proizvajalca.

Dokumenti proizvajalca:

2 Potrebna oprema

  • Merilnik Lovato Electric DMG z vmesnikom RS485 (vgrajenim ali prek razširitvenega modula)
  • Podatkovni kabel med merilnikom in Reduxi Controller
  • Reduxi Controller
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Nastavitev naprave na merilniku

3.1 Nastavitve Modbus

Na merilniku nastavite parametre Modbus. Modbus ID enote je običajno 1. Zapišite si nastavitve. Enake vrednosti vnesete v Reduxi (glejte ⁠točko 5⁠).

Privzete vrednosti merilnika DMG610 na vgrajenih vratih RS485 COM1 po priročniku Lovato Electric:

Parameter Default
Protokol Modbus RTU
Naslov vozlišča 01
Hitrost prenosa (baud) 9600 bps
Format podatkov 8 bitov, brez paritete
Stop bits 1
ℹ️
Drugi modeli Pot do menija in privzete vrednosti za svoj model poiščite v njegovem priročniku. Nastavitve na merilniku in v Reduxi morajo biti enake.

4 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 4.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 4.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

5 Dodajanje merilnika Lovato Electric DMG v Reduxi

5.1 Osnovne nastavitve

Prijavite se v Reduxi Configurator prek brskalnika (glejte ⁠točko 4⁠).

  • Kliknite + Add device.
  • Vnesite osnovne nastavitve: vrsta naprave Energy meter, tip Lovato Electric DMG series in poljubno ime.
  • Pritisnite Next.

5.2 Nastavitve komunikacije

Izberite komunikacijski kanal in vnesite konfiguracijo naprave:

Parameter Vrednost
Komunikacijski kanal Kanal, na katerega je priključen merilnik
Modbus unit ID Običajno 1. Uporabite naslov vozlišča, nastavljen na merilniku.
Serijski parametri Enake vrednosti kot na merilniku (glejte ⁠točko 3⁠)
Advanced settings Vnesite in izberite po potrebi

5.3 Preizkus komunikacije

Na dnu čarovnika kliknite Test communication. Merilnik Lovato Electric DMG prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

6 Preverite meritve

6.1 Zadnje meritve

Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Lovato Electric DMG v Reduxi Configurator.

6.2 Uporaba merilnika v strategiji

Če želite meritve uporabiti v strategiji Reduxi, določite strategijo, kot je opisano v Strategije za Reduxi krmilnik.

✓ Povzetek

Priprava (točki 1–2): Preverite, ali ima vaš model DMG vmesnik RS485. Pripravite kabel, krmilnik in prenosni računalnik ali tablični računalnik.

Lovato DMG (točka 3): Na merilniku nastavite parametre Modbus. Modbus ID enote je običajno 1.

Dodajanje v Reduxi (točki 4–5): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo kot Energy meter, tip Lovato Electric DMG series. Preizkusite komunikacijo.

Zagon (točka 6): Preverite zadnje meritve in uporabite merilnik v svoji strategiji.

→ Pogoste težave

Težava Rešitev
Preizkus komunikacije ne uspe Preverite Modbus ID enote (običajno 1) in ali se serijski parametri v Reduxi ujemajo z merilnikom. Preverite kabel. Preverite, ali ima vaš model vmesnik RS485.
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
