Kako povezati merilnik energije Schrack NA96 z Reduxi krmilnikom
Omrežni analizator Schrack NA96 povežite z Reduxi Controller prek Modbus RS485.
Besedilni opis te slike

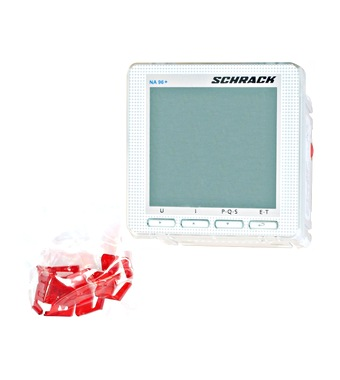

Fotografija belega kvadratnega omrežnega analizatorja za vgradnjo v ploščo na beli podlagi. Spredaj: logotip 'SCHRACK' zgoraj desno, 'NA 96 +' zgoraj levo, prazen sivo-zelen LCD (brez vrednosti) in štirje gumbi pod njim z oznakami U, I, P-Q-S in E-T. Spodaj levo je v prozorni vrečki majhna kopica rdečih plastičnih sponk ali delov.
1 Tehnična dokumentacija
Schrack NA96 je večfunkcijski omrežni analizator za vgradnjo v ploščo (96 x 96 mm, številka artikla MGF39000). NA96+ ima višjo natančnost in širše merilne območja. Osnovna enota nima komunikacijskega vmesnika. RS485 je na voljo kot dodatni vtični modul.
Navodila za povezavo in nastavitev merilnika so v katalogu Schrack. Dokumenti proizvajalca:
- Strani kataloga Schrack: omrežni analizatorji – Opis, specifikacije in podatki o modulu RS485 (EN)
- Navodila za uporabo NA96 (SK) – Modul RS485: programski meni, priključki, ožičenje
- Navodila za uporabo NA96+ (DE) – Navodila za uporabo NA96+
- Navodila za montažo NA96+ – Namestitev naprave
- Stran izdelka Schrack: NA96+ – Podatki o izdelku in prenosi
2 Potrebna oprema
- Omrežni analizator Schrack NA96 z vtičnim modulom RS485
- Podatkovni kabel za RS485
- Reduxi Controller
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Pregled sistema in ožičenje
3.1 Povezava RS485
Modul RS485 merilnika NA96 ima te priključke:
| Sponka | Funkcija |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Pravila za vodilo RS485:
- Naprave povežite zaporedno, od naprave do naprave. Zvezdna topologija ni dovoljena.
- Vodilo zaključite z uporom 120 Ω na zadnji napravi.
- Do 32 naprav na vodilo ali do 255 z ojačevalnikom RS485.
- Največja razdalja od glavne enote (master): 1200 m.
4 Nastavitev števca
4.1 Nastavitve RS485
Parametre RS485 nastavite v programskem meniju merilnika NA96 po navodilih za uporabo:
PASS 0000.1000 in potrdite s tipko enter.A Addr.Addr: nastavite vrednost od 001 do 255 in potrdite.bAUd: izberite 19.2k, 9.6k ali 4.8k bit/s in potrdite.PAr: izberite EUEn (soda), odd (liha) ali nonE (brez) in potrdite.Protokol je združljiv z Modbus/JBUS z 8 podatkovnimi biti in 1 stop bitom. Modbus ID enote je običajno 1. Zapišite si nastavitve. Enake vrednosti vnesete v Reduxi (glejte točko 6).
5 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
6 Dodajanje merilnika Schrack NA96 v Reduxi
6.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 5).
- Kliknite + Add device.
- Vnesite osnovne nastavitve: vrsta naprave
Energy meter, tipSchrack NA96in poljubno ime. - Pritisnite Next.
6.2 Nastavitve komunikacije
Izberite komunikacijski kanal in vnesite konfiguracijo naprave:
| Parameter | Vrednost |
|---|---|
| Komunikacijski kanal | Vrata RS485 na krmilniku, na katera je priključen merilnik |
| Modbus unit ID | Običajno 1. Uporabite naslov, nastavljen na merilniku. |
| Hitrost prenosa in pariteta | Enake vrednosti, kot so nastavljene na merilniku (glejte točko 4) |
| Podatkovni biti / stop biti |
8 / 1
|
| Advanced settings | Vnesite in izberite po potrebi |
6.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Merilnik Schrack NA96 prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
7 Preverjanje meritev
7.1 Last measurements
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Schrack NA96 v Reduxi Configurator.
7.2 Uporaba merilnika v strategiji
Če želite meritve uporabiti v strategiji Reduxi, določite strategijo, kot je opisano v Strategije za Reduxi krmilnik.
✓ Povzetek
Priprava (točki 1–2): V NA96 vgradite vtični modul RS485. Pripravite kabel, krmilnik in prenosni računalnik ali tablični računalnik.
Schrack NA96 (točki 3–4): Ožičite priključke RS485 3, 4 in 5. V programskem meniju nastavite naslov, hitrost prenosa in pariteto.
Dodajanje v Reduxi (točki 5–6): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo kot Energy meter, tip Schrack NA96. Preizkusite komunikacijo.
Zagon (točka 7): Preverite zadnje meritve in uporabite merilnik v svoji strategiji.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite Modbus ID enote, hitrost prenosa in pariteto glede na nastavitve merilnika NA96. Preverite, ali je modul RS485 vgrajen v reži A. Zamenjajte žili RS485 A/B. |
| Več naprav na vodilu | Naprave povežite zaporedno in zadnjo napravo zaključite z uporom 120 Ω. Ne uporabljajte zvezdne topologije. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
