Kako povezati merilnik energije Shelly 3EM z Reduxi krmilnikom
Shelly 3EM povežite z Reduxi Controller prek lokalnega omrežja Wi-Fi.
Besedilni opis te slike

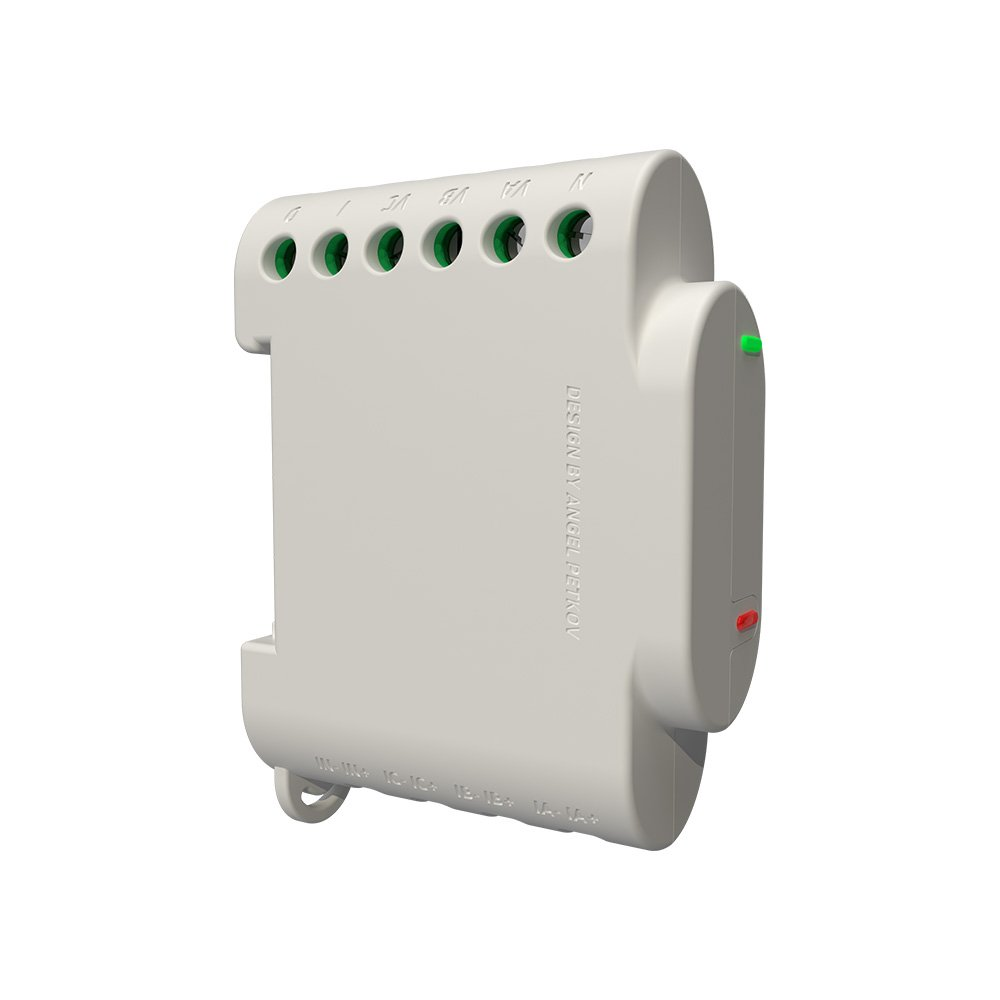

Upodobitev izdelka: majhen, belkast kompaktni modul (ohišje v slogu Shelly 3EM) na beli podlagi, prikazan od spredaj in rahlo od zgoraj, v levi polovici slike. Zgornji rob ima šest okroglih vijačnih odprtin z zelenimi notranjimi obroči in vtisnjenimi oznakami nad njimi. Na desni strani ohišja je zelena LED, nižje na desni pa rdeča LED. Vtisnjeno navpično besedilo na sprednji strani se glasi 'DESIGN BY ANGEL PETKOV' (delno odrezano). Spodnji rob ima vtisnjene oznake tokovnih vhodov v štirih parih in majhno montažno zanko spodaj levo. Preostanek slike je prazno bel.
1 Tehnična dokumentacija
Navodila za povezavo in nastavitev naprave so na spletni strani proizvajalca. Ti dokumenti sodijo k merilniku Shelly 3EM:
- Shelly 3EM: knowledge base – Navodila za povezavo in nastavitev na spletni strani proizvajalca
- Shelly 3EM: User and Safety Guide – Navodila za namestitev in varnost
- Shelly API documentation – Vmesniki naprav Shelly
2 Potrebna oprema
Potrebujete naslednje komponente:
- Reduxi Controller
- Shelly 3EM s 3 tokovnimi transformatorji (120 A, priloženi napravi)
- Lokalno omrežje Wi-Fi (802.11 b/g/n)
- Pametna naprava (telefon, računalnik ali tablični računalnik) za nastavitev merilnika Shelly
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Povezava merilnika Shelly 3EM z omrežjem Wi-Fi
3.1 Priključitev merilnika Shelly na napajanje
Shelly 3EM se napaja z 110–230 V AC ±10 %, 50/60 Hz.
3.2 S pametno napravo (telefon, računalnik, tablični računalnik) se povežite z omrežjem Wi-Fi merilnika Shelly
Omrežje Wi-Fi merilnika Shelly je na voljo pri iskanju omrežij Wi-Fi. Pametno napravo povežite z njim.
3.3 Odprite brskalnik in vnesite privzeti IP merilnika Shelly
Privzeti IP merilnika Shelly je 192.168.1.33.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika merilnika Shelly 3EM v telefonskem brskalniku (temna tema). Vrstica stanja: čas 13:48, 5G, baterija 61. Naslovna vrstica: 192.168.33.1. Glava: logotip 'Shelly 3EM', rdeča ikona oblaka, ikona usmerjevalnika ali Wi-Fi, rdeča ikona odprte ključavnice in 'Time: --:--'. Skupna moč: -0.06kW z ikono za prenos. Faza 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Faza 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Faza 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Odprite nastavitve Wi-Fi in se povežite z lokalnim omrežjem Wi-Fi
Odprite Internet & Security in pod WIFI MODE - CLIENT vklopite Connect the Shelly device to an existing WiFi Network.
Besedilni opis te slike
Posnetek zaslona telefonskega brskalnika s spletnim vmesnikom Shelly (temna tema). Vrstica stanja: čas 13:49, signal, 5G, baterija 61. Prikazan naslov: 192.168.33.1. Zgornja vrstica ploščic: Timer, Weekly schedule, Internet & Security (ploščica Internet & Security z ikono globusa je označena z zelenim znakom puščice s številko 1). Druga vrstica ploščic: Safety, Actions, Settings. Spodaj je glava 'Settings' z razširljivim seznamom, kjer ima vsak vnos ikono informacij in puščico navzdol: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Vsi vnosi so strnjeni.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Shelly v telefonskem brskalniku (temna tema), visoka slika. Vrstica stanja: čas 13:49, signal, E, baterija 61. Naslov: 192.168.33.1. Ploščice: Timer, Weekly schedule, Internet & Security (prva vrstica); Safety, Actions, Settings (druga vrstica). Glava 'Internet & Security' z ikono globusa. Razširjen razdelek 'WIFI MODE - CLIENT' (puščica navzgor) z neobkljukanim potrditvenim poljem 'Connect the Shelly device to an existing WiFi Network'; polje je označeno z zelenim znakom puščice s številko 1. Naprej spodaj so strnjeni razdelki, vsak z ikono globusa in puščico navzdol: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. Spodnji del slike je prazno bel.
Vnesite ime in geslo svojega omrežja Wi-Fi. Vnesite statični naslov IP (priporočeno). Vnesite masko in po želji IP privzetega prehoda. Pritisnite SAVE.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Shelly v telefonskem brskalniku (temna tema), razdelek 'WIFI MODE - CLIENT' (razširjen, puščica navzgor). Vrstica stanja: čas 13:49, signal, E, baterija 61. Naslov: 192.168.33.1. Obkljukano potrditveno polje: 'Connect the Shelly device to an existing WiFi Network'. Polje za ime omrežja z ikono Wi-Fi: prvi znaki, konča se s 137. Polje za geslo z ikono ključavnice: zakriti znaki s kazalko na koncu in ikona očesa na desni. Neobkljukano potrditveno polje: 'Set static IP address'. Gumb 'SAVE' z ikono Wi-Fi. Pod njim je strnjen razdelek 'WIFI CLIENT BACKUP' (puščica navzdol). Na dnu je orodna vrstica telefonske tipkovnice s puščicama gor in dol ter 'Done'.
3.5 Shelly se znova zažene in je dostopen z novim IP
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Shelly v telefonskem brskalniku po shranjevanju nastavitev Wi-Fi. Naslov: 192.168.33.1. Bela pasica z 'Success' in 'Settings changed' ter zelen trak pod njo. Zatemnjen obrazec za njo: polje z imenom omrežja Wi-Fi z vrednostjo BITNJE137; polje za geslo z osmimi zakritimi znaki in ikono očesa; neobkljukano polje 'Set static IP address'; gumb 'SAVE'. Črno sporočilo z modrim okvirjem se glasi: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 je prikazan modro). Pod njim so zatemnjeni strnjeni vnosi z ikonami globusa in puščicami, med njimi 'WIFI MODE - ACCESS POINT' in 'RESTRICT LOGIN' (drugi vnosi so delno skriti).
3.6 Povezava z merilnikom Shelly prek lokalnega omrežja
Pametno napravo povežite z lokalnim omrežjem. V vrstico brskalnika vnesite naslov IP, ki ste ga nastavili za napravo Shelly.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje merilnika Shelly 3EM v Reduxi
S temi koraki dodate nov merilnik Shelly 3EM ali uredite obstoječega.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 4) in pritisnite gumb Add device. V prvem koraku vnesite osnovne nastavitve naprave: izberite merilnik energije in Shelly 3EM ter vnesite poljubno ime. Nato pritisnite Next.
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal. Vnesite podatke za povezavo z merilnikom Shelly 3EM:
| Parameter | Vrednost |
|---|---|
| Povezava | Lokalno omrežje (TCP/IP), REST API |
| IP | Naslov IP, ki ste ga nastavili na merilniku Shelly v točki 3 |
Nato vnesite in izberite napredne nastavitve.
5.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Merilnik Shelly 3EM prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, kot dodaten test preverite vrednosti pod Devices – Shelly 3EM v Reduxi Configurator.
✓ Povzetek
Priprava (točki 1–2): Odprite dokumentacijo Shelly in pripravite opremo.
Shelly 3EM (točka 3): Priključite Shelly na napajanje, odprite njegov spletni vmesnik in ga s statičnim IP povežite z omrežjem Wi-Fi.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte napravo z naslovom IP merilnika Shelly in preizkusite komunikacijo.
Zagon (točka 6): Preverite zadnje meritve pod Devices.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Spletni vmesnik merilnika Shelly se po shranjevanju nastavitev Wi-Fi ne odpre | Shelly se znova zažene in je dosegljiv samo na novem IP. Pametno napravo povežite z lokalnim omrežjem in vnesite IP, ki ste ga nastavili. |
| Preizkus komunikacije ne uspe | Preverite, ali je IP v Reduxi Configurator enak IP, ki ste ga nastavili na merilniku Shelly. Priporočen je statični IP. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
