Kako povezati merilnik energije Shelly PRO 3EM z Reduxi krmilnikom
Shelly Pro 3EM povežite z Reduxi Controller prek Modbus TCP.
Besedilni opis te slike

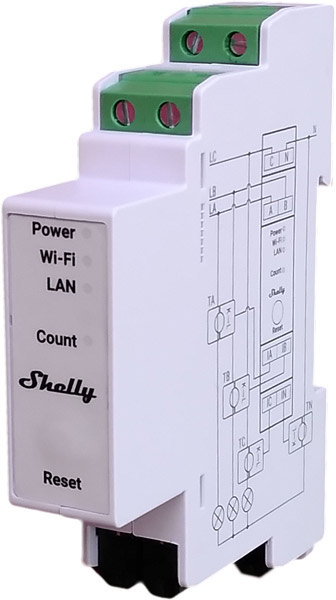

Fotografija ozkega belo-lila modula za DIN letev na beli podlagi, posnetega rahlo od zgoraj. Na vrhu sta dva zelena bloka vijačnih priključkov, vsak z dvema vijakoma, na različnih višinah. Na sprednji strani: oznake LED 'Power', 'Wi-Fi', 'LAN', 'Count', logotip 'Shelly' in oznaka 'Reset' na dnu. Na ohišju in ob strani je natisnjena črtna shema ožičenja: označeni bloki, kot so C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN, s simboli tokovnih transformatorjev. Na dnu so vidni črni priključni konektorji.
1 Tehnična dokumentacija
Navodila za priključitev in nastavitev naprave so na spletni strani proizvajalca.
- Shelly Pro 3EM: knowledge base – Tehnični podatki, dokumenti in navodila za povezavo
- Shelly Pro 3EM: web interface guide – Nastavitve Wi-Fi, Etherneta in statičnega IP
- Shelly Pro 3EM: uporabniški in varnostni priročnik (PDF) – Večjezični tiskani priročnik
- Shelly API: Modbus component – Vklop Modbus TCP in opis registrov
- Shelly 3EM: knowledge base – Povezava iz prejšnje različice tega članka (starejši model Shelly 3EM)
2 Potrebna oprema
Potrebujete naslednje komponente:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) ali Pro 3EM-400 (SPEM-003CEBEU400)
- Tokovni transformatorji: 3 za faze, 1 neobvezen za nevtralni vodnik (združljiv je CT 120 A)
- Ethernet kabel (za žično povezavo) ali lokalno omrežje Wi-Fi (802.11 b/g/n)
- Pametna naprava (telefon, računalnik ali tablični računalnik) za nastavitev merilnika Shelly
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Priprava merilnika Shelly Pro 3EM
3.1 Tehnični podatki
3.2 Povezava merilnika Shelly z lokalnim omrežjem
Wi-Fi: pritisnite in 5 sekund držite gumb. S tem aktivirate dostopno točko naprave. Ime omrežja ima obliko ShellyPro3EM-XXXXXX. Pametno napravo povežite z njim in odprite spletni vmesnik merilnika Shelly.
V spletnem vmesniku pojdite na Settings > Wi-Fi. Tam vnesite ime in geslo omrežja ali nastavite statični naslov IP. Po shranjevanju se nad nastavitvami Wi-Fi prikaže povezava z novim naslovom IP naprave.
Ethernet: kabel RJ45 priključite le, ko je naprava izklopljena. V spletnem vmesniku pojdite na Settings > Network settings > Ethernet in vklopite povezavo Ethernet. Za statični IP vklopite to možnost in vnesite naslov IP, strežnik DNS, prehod in omrežno masko.
3.3 Vklop Modbus TCP
Reduxi bere merilnik Shelly Pro 3EM prek Modbus TCP. Vrata Modbus TCP naprav Shelly so 502. Modbus vklopite z metodo RPC Modbus.SetConfig. IP zamenjajte z naslovom IP merilnika Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Uspešen klic vrne {"restart_required": false}. Nastavitev lahko preverite z Modbus.GetConfig ali Modbus.GetStatus.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje merilnika Shelly Pro 3EM v Reduxi
S temi koraki dodate nov merilnik Shelly Pro 3EM ali uredite obstoječega.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 4) in pritisnite gumb Add device. V prvem koraku vnesite osnovne nastavitve naprave: izberite merilnik energije in Shelly Pro 3EM ter vnesite poljubno ime. Nato pritisnite Next.
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal. Vnesite podatke za povezavo z merilnikom Shelly Pro 3EM:
| Parameter | Vrednost |
|---|---|
| Povezava | TCP/IP (Modbus TCP) |
| IP | Naslov IP merilnika Shelly v vašem lokalnem omrežju (glejte točko 3) |
| Vrata |
502 (vrata Modbus TCP naprav Shelly) |
Nato vnesite in izberite napredne nastavitve.
5.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Merilnik Shelly Pro 3EM prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, kot dodaten test preverite vrednosti pod Devices – Shelly Pro 3EM v Reduxi Configurator.
✓ Povzetek
Priprava (točki 1–2): Odprite dokumentacijo Shelly in pripravite opremo.
Shelly Pro 3EM (točka 3): Povežite Shelly z omrežjem, nastavite statični IP in vklopite Modbus TCP.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte napravo z naslovom IP merilnika Shelly in vrati 502 ter preizkusite komunikacijo.
Zagon (točka 6): Preverite zadnje meritve pod Devices.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali je na merilniku Shelly vklopljen Modbus TCP (Modbus.GetStatus) in ali se IP ter vrata 502 v Reduxi Configurator ujemata z merilnikom Shelly. |
| Naslov IP merilnika Shelly se je spremenil | Na merilniku Shelly pod Settings nastavite statični naslov IP, nato novi IP vnesite v Reduxi Configurator. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
