Kako povezati števec električne energije Socomec Diris A s krmilnikom Reduxi
Števec električne energije Socomec DIRIS A povežite s krmilnikom Reduxi Controller prek Modbus.
Besedilni opis te slike

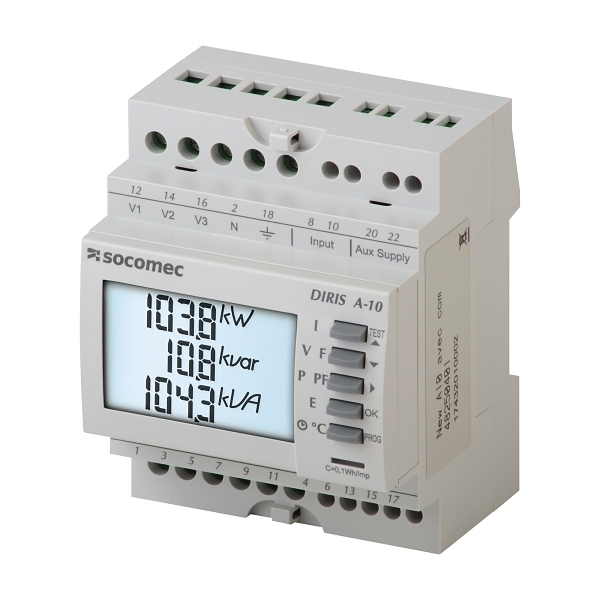

Fotografija izdelka: svetlo siv večfunkcijski števec za DIN letev na beli podlagi, pogled od zgoraj in spredaj. Sprednja stran: logotip 'socomec', 'DIRIS A-10', LCD s tremi vrsticami: 103.8 kW, 10.8 kvar, 104.3 kVA (števke se berejo približno 103.8, 10.8 in 104.3). Pet sivih gumbov na desni z oznakami (I, V F, P PF, E, simbola ure in stopinj C) ter majhnimi funkcijami TEST, OK, PROG s simboli puščic. Zgornja vrsta sponk z oznakami V1 12, V2 14, V3 16, N 2, simbol ozemljitve 18, 'Input' 8 in 10, 'Aux Supply' 20 in 22. Spodnje sponke s številkami 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Stranska nalepka z drobnim tiskom.
1 Tehnična dokumentacija
Navodila za priključitev in nastavitev naprave so na spletni strani proizvajalca.
- Socomec resources – Spletna stran proizvajalca z dokumenti
- DIRIS A-10: product page – Podatki o izdelku in seznam dokumentov
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – Večjezični priročnik za hiter začetek
- DIRIS A-10: Modbus communication table – Tabele registrov števca
2 Potrebna oprema
Potrebujete naslednje komponente:
- Reduxi Controller
- Števec Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- Kabel RS485 med števcem in krmilnikom Reduxi Controller ali kabel Ethernet za DIRIS A-40 Ethernet
- Tokovni transformatorji za tokovne vhode
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Priprava števca Socomec DIRIS A
3.1 Tehnični podatki (DIRIS A-10 RS485)
3.2 Merilni vhodi
Napetostni vhodi so označeni z V1, V2, V3 in VN. Tokovni vhodi so označeni z I1, I2 in I3, vsak s priključkoma S1 in S2. Števec priključite, kot je opisano v priročniku proizvajalca za hiter začetek (glejte točko 1).
3.3 Nastavitev parametrov Modbus na števcu
Komunikacijski parametri se nastavijo v konfiguracijskem meniju števca. Vnosi menija so CON Adr (naslov Modbus), CON bdS (hitrost prenosa), CON PAr (parnost) in CON St0P (stop bit). V Reduxi Configurator uporabite iste vrednosti (glejte točko 5).
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje števca Socomec DIRIS A v Reduxi
S temi koraki dodate nov števec Socomec DIRIS A ali uredite obstoječega.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 4) in pritisnite gumb Add device. V prvem koraku vnesite osnovne nastavitve naprave: izberite števec električne energije in Socomec Diris A ter vnesite poljubno ime. Nato pritisnite Next.
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal. Vnesite konfiguracijo naprave:
| Parameter | Vrednost |
|---|---|
| Povezava | RS485 (Modbus). TCP/IP (Modbus) za DIRIS A-40 Ethernet. |
| Modbus unit ID | Običajno se uporablja 1. |
Nato vnesite in izberite napredne nastavitve.
5.3 Preizkus komunikacije
Spodaj v čarovniku kliknite Test communication. Števec Socomec DIRIS A prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Socomec Diris A v Reduxi Configurator kot dodatni preizkus.
✓ Povzetek
Priprava (točki 1–2): Odprite dokumentacijo Socomec in pripravite opremo.
Socomec DIRIS A (točka 3): Števec priključite in nastavite njegove parametre Modbus.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte napravo z Modbus unit ID in preizkusite komunikacijo.
Zagon (točka 6): Preverite zadnje meritve pod Devices.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali se Modbus ID enote v Reduxi Configurator ujema z naslovom, nastavljenim na merilniku. Običajno je to 1. Preverite, ali so serijski parametri merilnika in krmilnika enaki. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
