Kako povezati merilnik energije Shelly Plus PM z Reduxi krmilnikom
Shelly Plus PM Mini povežite z Reduxi Controller prek lokalnega omrežja Wi-Fi.
Besedilni opis te slike

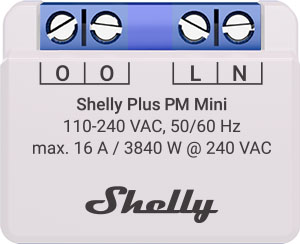

Fotografija zgornjega dela majhnega belo-lila modula na beli podlagi. Na vrhu je moder blok z dvema paroma priključnih vijakov. Pod njim so v okvirčkih oznake priključkov 'O', 'O', 'L', 'N'. Natisnjeno besedilo: 'Shelly Plus PM Mini', '110-240 VAC, 50/60 Hz', 'max. 16 A / 3840 W @ 240 VAC' in logotip 'Shelly'.
1 Tehnična dokumentacija
Navodila za priključitev in nastavitev naprave so na spletni strani proizvajalca.
- Shelly Plus PM Mini: knowledge base – Tehnični podatki, dokumenti in navodila za povezavo
- Shelly Plus PM Mini: uporabniški in varnostni priročnik (PDF) – Večjezični tiskani priročnik
- Shelly Plus PM Mini: dokumentacija API – Komponente in vmesniki naprave
- Shelly 1PM: knowledge base – Povezava iz prejšnje različice tega članka
2 Potrebna oprema
Potrebujete naslednje komponente:
- Reduxi Controller
- Shelly Plus PM Mini (SNPM-001PCEU16) ali Shelly PM Mini Gen3 (S3PM-001PCEU16)
- Lokalno omrežje Wi-Fi (802.11 b/g/n)
- Pametna naprava (telefon, računalnik ali tablični računalnik) za nastavitev merilnika Shelly
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Priprava merilnika Shelly Plus PM Mini
3.1 Tehnični podatki
3.2 Vklop dostopne točke Wi-Fi na merilniku Shelly
Pritisnite in 5 sekund držite gumb Reset. S tem vklopite dostopno točko in Bluetooth. Ime omrežja merilnika Shelly ima obliko ShellyPMMini-XXXXXX. Pametno napravo povežite z njim.
3.3 Povezava merilnika Shelly z lokalnim omrežjem Wi-Fi
Odprite spletni vmesnik merilnika Shelly in napravo povežite z lokalnim omrežjem Wi-Fi. Nastavite statični naslov IP (priporočeno). Ko je Shelly povezan z omrežjem Wi-Fi, LED sveti neprekinjeno.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje merilnika Shelly Plus PM Mini v Reduxi
S temi koraki dodate nov merilnik Shelly Plus PM Mini ali uredite obstoječega.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 4) in pritisnite gumb Add device. V prvem koraku vnesite osnovne nastavitve naprave: izberite merilnik energije in Shelly Plus PM ter vnesite poljubno ime. Nato pritisnite Next.
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal. Vnesite podatke za povezavo z merilnikom Shelly:
| Parameter | Vrednost |
|---|---|
| Povezava | Wi-Fi (lokalno omrežje), REST API |
| IP | Naslov IP merilnika Shelly v vašem lokalnem omrežju (glejte točko 3) |
Nato vnesite in izberite napredne nastavitve.
5.3 Preizkus komunikacije
Na dnu čarovnika kliknite Test communication. Merilnik Shelly Plus PM prebere enkrat in ničesar ne shrani. Če je test uspešen, kliknite Done: napravo ustvari šele Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, kot dodaten test preverite vrednosti pod Devices – Shelly Plus PM v Reduxi Configurator.
✓ Povzetek
Priprava (točki 1–2): Odprite dokumentacijo Shelly in pripravite opremo.
Shelly Plus PM Mini (točka 3): Z gumbom Reset vklopite dostopno točko in povežite Shelly z omrežjem Wi-Fi.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte napravo z naslovom IP merilnika Shelly in preizkusite komunikacijo.
Zagon (točka 6): Preverite zadnje meritve pod Devices.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Dostopna točka merilnika Shelly ni vidna | Pritisnite in 5 sekund držite gumb Reset. S tem vklopite dostopno točko. |
| Preizkus komunikacije ne uspe | Preverite, ali je IP v Reduxi Configurator enak naslovu IP merilnika Shelly v vašem lokalnem omrežju. Priporočen je statični IP. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
