Kako povezati polnilnico Alpitronic Hypercharger s krmilnikom Reduxi

Alpitronic Hypercharger dodajte v krmilnik Reduxi Controller.

🔧 Alpitronic Hypercharger · Reduxi Controller
🌐 Ethernet (10/100Base-T)
🔢 Modbus unit ID: običajno 1

📄 Prenesi kot PDF

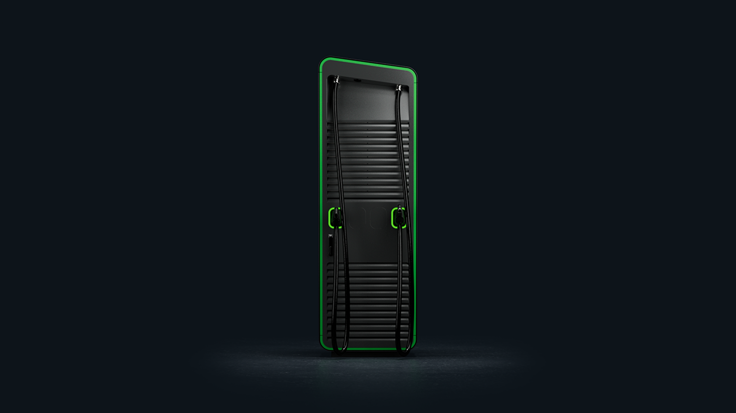

Alpitronic Hypercharger, visoka črna hitra polnilnica DC z zeleno obrobo na temnem ozadju
Alpitronic Hypercharger HYC400
Besedilni opis te slike

Slika izdelka: visoka črna omara za hitro polnjenje električnih vozil na temno modrem ozadju, pogled od spredaj. Omara ima zeleno osvetljen obris, rebraste ali žaluzijske plošče na sprednji strani, dva polnilna kabla, ki visita ob straneh, in dva majhna zeleno osvetljena nosilca konektorjev na sredini. Na tleh je rahla senca ali sij. Berljivega besedila ni.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Priprava polnilnice
  4. Prijava v spletni vmesnik Reduxi
  5. Dodajanje polnilnice v Reduxi
  6. Preverjanje meritev
  7. Povzetek
  8. Pogoste težave
  9. Sorodni članki

1 Tehnična dokumentacija

Navodila za priključitev in nastavitev polnilnice poiščite na spletni strani proizvajalca.

2 Potrebna oprema

  • Reduxi Controller
  • Alpitronic Hypercharger
  • Kabel Ethernet (polnilnica ima povezavo Ethernet 10/100Base-T)
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Priprava polnilnice

3.1 Omogočanje Modbus na polnilnici

Odprite spletni vmesnik polnilnice. Pod GENERAL – Power nastavite ModBus Enabled na True. Shranite nastavitve in izvedite trdo ponastavitev polnilnice (Hard reset HYC).

Tovarniško privzeti naslov IP polnilnice je 192.168.1.100. Naslov IP polnilnice potrebujete pozneje v Reduxi Configurator.

ℹ️
Vir Te nastavitve izhajajo iz navodil drugih ponudnikov za integracijo za HYC50, HYC150 in HYC300 (FENECON, GridX). Imena menijev se lahko razlikujejo glede na model in različico programske opreme. Preverite priročnik Alpitronic za svojo polnilnico.

4 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 4.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 4.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

5 Dodajte polnilnico v Reduxi

S temi koraki dodate novo polnilnico ali uredite obstoječo.

5.1 Osnovne nastavitve

Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte ⁠točko 4⁠) in kliknite + Add device. Nato vnesite osnovne nastavitve.

5.2 Nastavitve komunikacije

Izberite komunikacijski kanal. Nato vnesite konfiguracijo naprave.

Parameter Vrednost
Modbus unit ID Običajno se uporablja 1.

5.3 Napredne nastavitve

Vnesite in izberite napredne nastavitve.

5.4 Preizkus komunikacije

Spodaj v čarovniku kliknite Test communication. Polnilnico prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

6 Preverite meritve

6.1 Zadnje meritve

Ko je komunikacija vzpostavljena, preverite vrednosti polnilnice pod Devices v Reduxi Configurator kot dodatni preizkus.

✓ Povzetek

Priprava (točki 1–2): Odprite dokumente proizvajalca in zberite krmilnik Reduxi Controller, kabel Ethernet in prenosnik.

Polnilnica (točka 3): Na polnilnici omogočite Modbus in si zapišite njen naslov IP.

Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte napravo in zaženite Test communication.

Zagon (točka 6): Preverite odčitke polnilnice pod Devices.

→ Pogoste težave

Težava Rešitev
Preizkus komunikacije ne uspe Preverite, ali je Modbus na polnilnici omogočen in ali je bila polnilnica ponastavljena (točka 3.1). Preverite naslov IP in Modbus unit ID (točka 5.2).
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
