Kako povezati polnilnico Tesla Wall Connector (Gen3) s krmilnikom Reduxi
Tesla Wall Connector (Gen 3) povežite s krmilnikom Reduxi Controller.

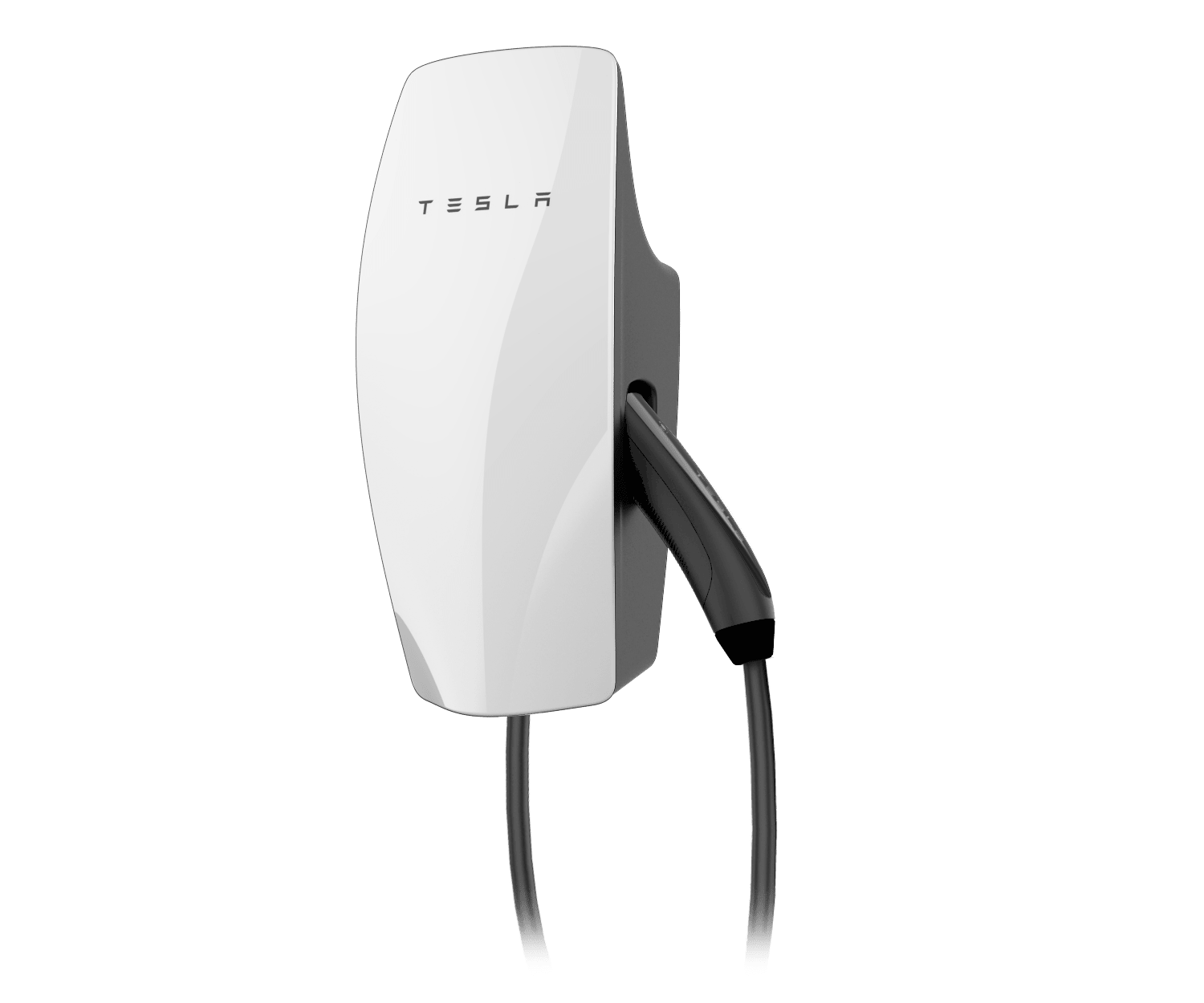

Besedilni opis te slike
Fotografija izdelka: stenska bela polnilnica za električna vozila na beli podlagi. Ohišje je sijajno belo, ukrivljene oblike, z napisom 'TESLA' z razmaknjenimi črkami blizu vrha. Črn polnilni kabel s črnim ročajem je vtaknjen v ohišje na desni strani, črn kabel visi iz spodnjega dela ohišja in se na dnu izgublja.
1 Tehnična dokumentacija
Dokumenti proizvajalca za Tesla Wall Connector (Gen 3):
- Installing a Wall Connector – Stran Tesla za monterje: zagon, povezava Wi-Fi, registracija in posodobitve strojne programske opreme.
- Wall Connector 3 Install Manual (Type 2, EMEA, en-GB) – Priročnik za namestitev s specifikacijami, zagonom in delitvijo moči.
- Power Management – Statično, dinamično in skupinsko upravljanje moči.
2 Potrebna oprema
- Tesla Wall Connector (Gen 3), nameščen in zagnan
- Omrežje Wi-Fi na 2,4 GHz z zaščito WPA2 za Wall Connector
- Reduxi Controller v istem omrežju
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Namestitev in zagon polnilnice Wall Connector
3.1 Namestitev in zagon
Navodila za priključitev in nastavitev polnilnice Wall Connector poiščite na strani proizvajalca: Installing a Wall Connector.
3.2 Povezava Wi-Fi
- Wall Connector podpira omrežja 2,4 GHz (802.11 b/g/n) z zaščito WPA2.
- Vsaka enota ima svoje ime omrežja Wi-Fi in geslo. Natisnjena sta na nalepki na zadnji strani enote in na ovitku priročnika za hiter začetek.
- Povezava Wi-Fi za upravljanje moči ni potrebna. Tesla jo priporoča za posodobitve strojne programske opreme in odpravljanje težav na daljavo.
3.3 Upravljanje moči
Wall Connector Gen 3 ima tri funkcije upravljanja moči:
- Statično: monter med namestitvijo izbere fiksno raven moči.
- Dinamično: hitrost polnjenja sledi obremenitvi hiše. Potrebuje merilnik moči, ki ga odobri Tesla in se prodaja ločeno, ter deluje z eno polnilnico Wall Connector.
- Skupinsko: do šest polnilnic Wall Connector Gen 3 si deli moč.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje polnilnice Wall Connector v Reduxi
S temi koraki dodate novo polnilnico Wall Connector ali uredite obstoječo.
5.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 4) in kliknite Add device.
V prvem koraku vnesite osnovne nastavitve naprave. Nato kliknite Next.
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal in vnesite napredne nastavitve polnilnice Wall Connector.
5.3 Preizkus komunikacije
Spodaj v čarovniku kliknite Test communication. Tesla Wall Connector prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices v Reduxi Configurator. Reduxi polnilnico Wall Connector samo bere.
✓ Povzetek
Priprava (točki 1–2): Preberite dokumente Tesla in pripravite opremo, vključno z omrežjem Wi-Fi 2,4 GHz z WPA2.
Wall Connector (točka 3): Polnilnico Wall Connector namestite in zaženite z aplikacijo Tesla One. Nastavite upravljanje moči.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte napravo in preizkusite komunikacijo.
Zagon (točka 6): Preverite odčitke. Reduxi polnilnico Wall Connector bere.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Wall Connector se ne poveže z omrežjem Wi-Fi | Podpira samo omrežja 2,4 GHz z zaščito WPA2 (802.11 b/g/n). Preverite vrsto omrežja. |
| Ime omrežja in geslo polnilnice Wall Connector nista znana | Natisnjena sta na nalepki na zadnji strani enote in na ovitku priročnika za hiter začetek. |
| Reduxi ne upravlja polnilnice Wall Connector | Tesla Wall Connector Gen 3 je v Reduxi samo za branje. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
