Kako povezati baterijo Victron Energy MultiPlus II s krmilnikom Reduxi
Victron Energy MultiPlus-II povežite s krmilnikom Reduxi Controller.
Besedilni opis te slike

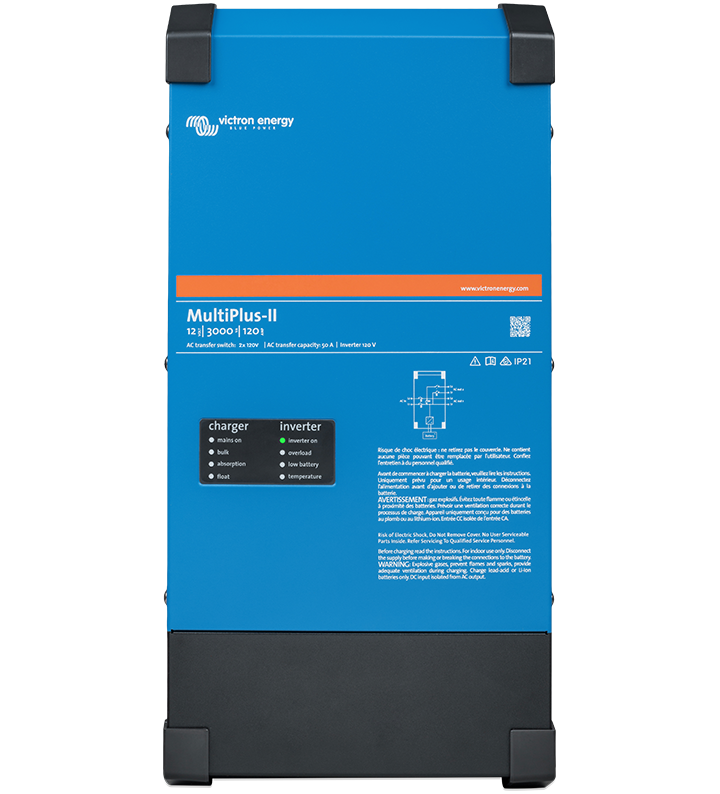

Fotografija izdelka: moder razsmernik/polnilnik Victron Energy MultiPlus-II na beli podlagi, pogled od spredaj, s črnimi plastičnimi kotnimi pokrovi zgoraj in spodaj ter temno sivo osnovo na dnu. Sprednja stran: logotip 'victron energy BLUE POWER' zgoraj levo; oranžen trak z 'www.victronenergy.com'; besedilo modela 'MultiPlus-II' z '12 | 3000 | 120' in vrstica o AC preklopnem stikalu in zmogljivosti 50 A (drobni tisk); koda QR na desni; opozorilni simboli in 'IP21'. Plošča LED na levi z oznakama 'charger' (mains on, bulk, absorption, float) in 'inverter' (inverter on, overload, low battery, temperature); LED 'inverter on' sveti zeleno, ostale so ugasnjene. Majhna shema ožičenja in več vrstic opozorilnega besedila v francoščini in angleščini (drobni tisk) na desni.
1 Tehnična dokumentacija
Navodila za priključitev in nastavitev naprave so na spletni strani Victron.
- Victron manuals: MultiPlus-II – Navodila proizvajalca. Izdelek izberite na spustnem seznamu.
- MultiPlus-II 230V manual (PDF) – Namestitev, ožičenje in povezava VE.Bus.
- MultiPlus-II datasheet (PDF) – Modeli, specifikacije in dodatna oprema.
- Victron Modbus-TCP FAQ – Omogočite Modbus-TCP na napravi GX in poiščite unit ID.
- MultiPlus-II product page – Opis izdelka in prenosi.
2 Potrebna oprema
- Victron Energy MultiPlus-II
- Naprava GX sistema Victron (deluje kot prehod Modbus-TCP)
- Reduxi Controller
- Omrežna povezava med napravo GX in krmilnikom Reduxi Controller
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Nastavitev sistema Victron
3.1 Omogočanje Modbus-TCP na napravi GX
Modbus-TCP je na napravi GX privzeto onemogočen. Za omogočitev na napravi GX odprite Settings – Services, se pomaknite navzdol in omogočite storitev Modbus-TCP.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje MultiPlus II v Reduxi
S temi koraki dodate novo napravo ali uredite obstoječo.
5.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 4). Kliknite + Add device.
Vnesite osnovne nastavitve naprave.
Besedilni opis te slike

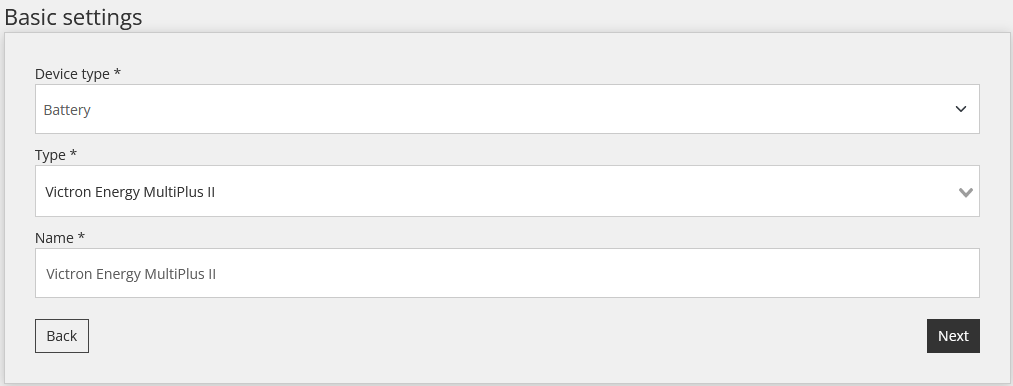

Posnetek zaslona strani 'Basic settings' v Reduxi Configurator. Device type *: Battery (spustni seznam). Type *: Victron Energy MultiPlus II (spustni seznam). Name *: Victron Energy MultiPlus II (besedilno polje). Gumba: Back (spodaj levo), Next (spodaj desno, temen).
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal naprave.
Besedilni opis te slike

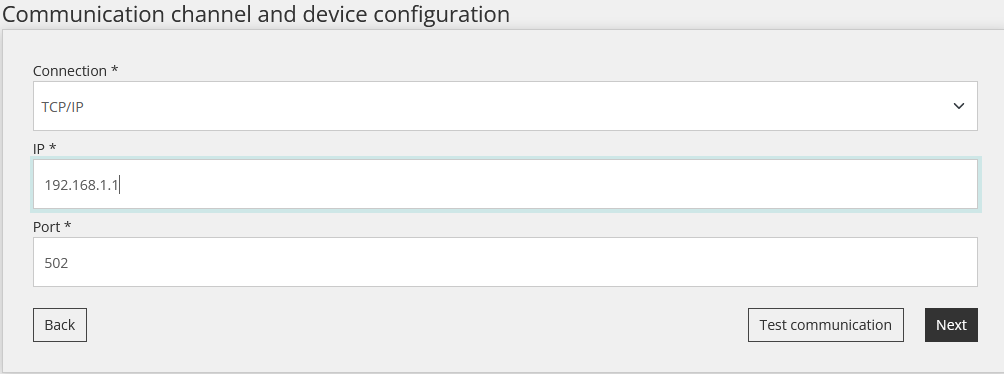

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.1.1 (polje je aktivno, kazalka na koncu besedila). Port *: 502. Gumbi: Back (spodaj levo), Test communication in Next (spodaj desno, Next je temen).
5.3 Napredne nastavitve
Izberite in vnesite napredne nastavitve:
| Parameter | Vrednost |
|---|---|
| Zakasnitev branja | 250 |
| Zakasnitev pisanja | 250 |
Besedilni opis te slike

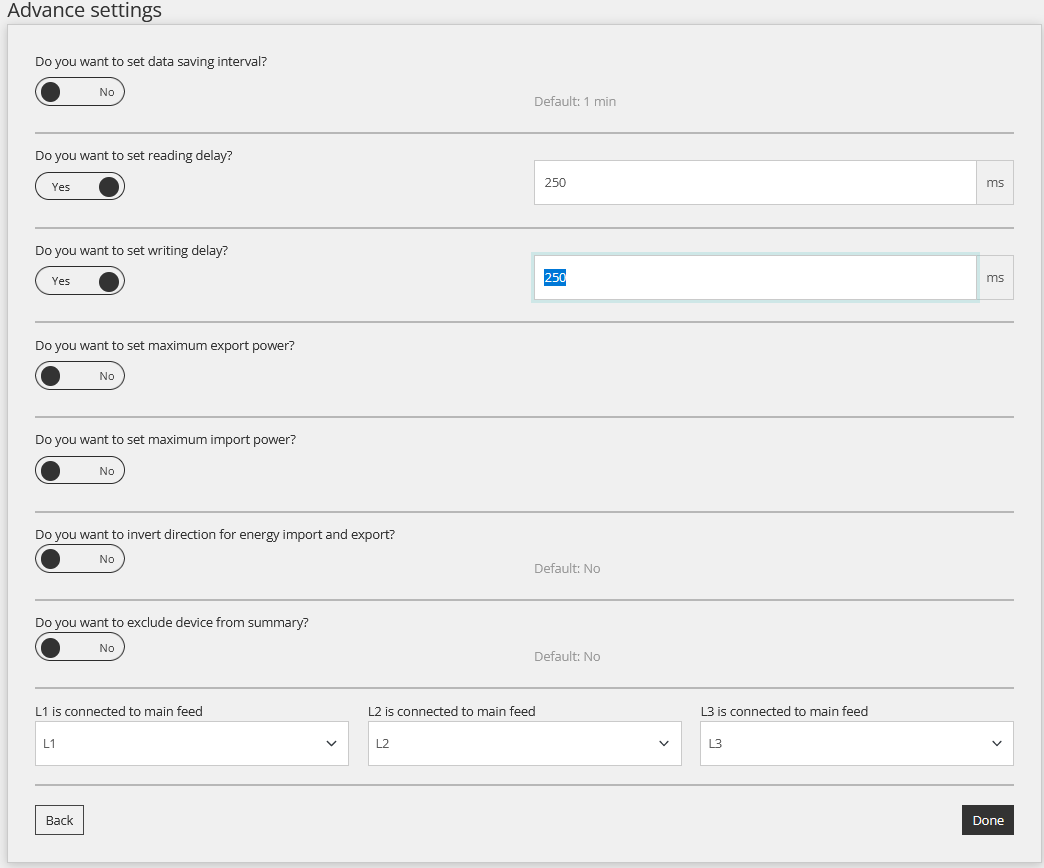

Posnetek zaslona pogovornega okna "Advance settings" v Reduxi Configurator (kot je prikazano). Stikala, vsako z vprašanjem: Do you want to set data saving interval: No (namig: Default: 1 min). Do you want to set reading delay: Yes, polje z vrednostjo 250 z enoto ms. Do you want to set writing delay: Yes, polje z vrednostjo 250 z enoto ms (polje je aktivno in vrednost je označena). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (namig: Default: No). Do you want to exclude device from summary: No (namig: Default: No). Spodaj trije spustni seznami: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumbi na dnu: Back (levo), Done (desno, temen).
5.4 Preizkus komunikacije
Spodaj v čarovniku kliknite Test communication. Victron MultiPlus II prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, preverite vrednosti naprave pod Devices v Reduxi Configurator.
6.2 Vklop upravljanja z Reduxi
Za upravljanje z Reduxi pod Devices nastavite control type naprave na AUTO. Šele nato ukazi strategije vplivajo na napravo.
Strategijo določite, kot je opisano v Strategije za krmilnik Reduxi.
✓ Povzetek
Priprava (točki 1–2): Odprite priročnike Victron. Pripravite MultiPlus-II, napravo GX, krmilnik in omrežno povezavo.
Sistem Victron (točka 3): Na napravi GX omogočite Modbus-TCP. Zapišite si unit ID.
Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator. Dodajte napravo, izberite komunikacijski kanal in zakasnitev branja in pisanja nastavite na 250. Zaženite Test communication, nato kliknite Done.
Zagon (točka 6): Preverite zadnje meritve. Control type nastavite na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite, ali je Modbus-TCP na napravi GX omogočen pod Settings – Services. Unit ID preverite pod Settings – Services – Modbus/TCP – Available services. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
