Kako povezati toplotno črpalko Akvaterm Geo 5xx s krmilnikom Reduxi

Toplotno črpalko Akvaterm Geo 5xx dodajte v krmilnik Reduxi Controller.

🔧 Akvaterm Geo 5xx · Reduxi Controller
🔢 Modbus unit ID: običajno 1

📄 Prenesi kot PDF

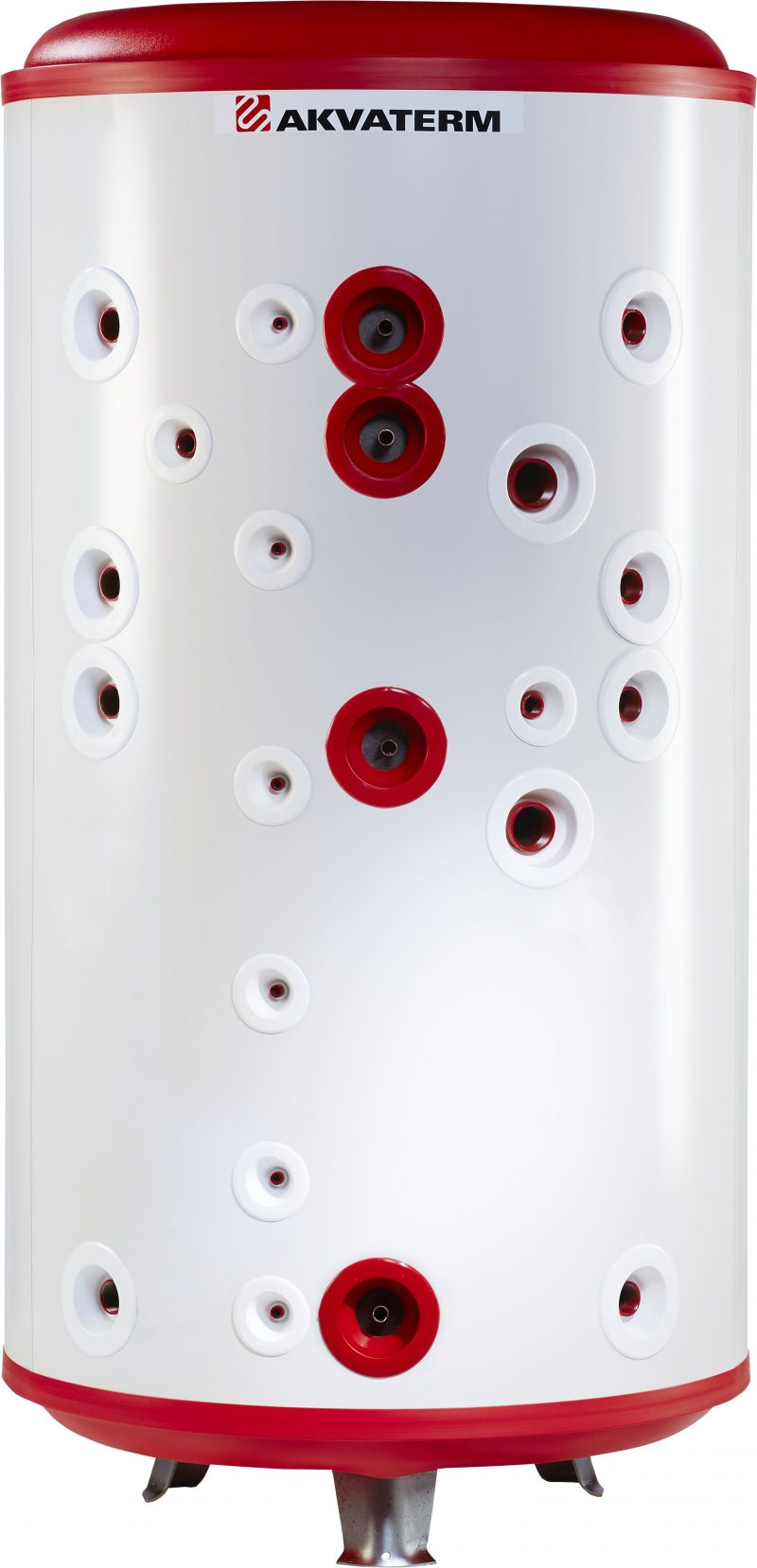

Fotografija zalogovnika Akvaterm z rdečim vrhom in dnom, številnimi okroglimi priključki in logotipom AKVATERM
Akvaterm Akva Geo
Besedilni opis te slike

Fotografija pokončnega belega valjastega zalogovnika z rdečim obokanim vrhom in rdečim osnovnim obročem, ki stoji na treh kovinskih nogah. Logotip "AKVATERM" (rdeč simbol in črne črke) je natisnjen blizu vrha sprednje strani. Na sprednji steni je veliko okroglih priključkov v belih in rdečih krožnih obročih. Dva velika priključka z rdečim obročem in temno izolacijo sta drug nad drugim zgoraj na sredini. Več manjših priključkov z belim obročem je razporejenih na levi in desni strani ter v spodnjem delu. En srednje velik priključek z belim obročem in rdečim notranjim robom je desno od sredine. Večji priključek z rdečim obročem je blizu spodnje sredine, nad rdečo osnovo. Drugega besedila, oznak ali znamenj ni videti.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Priključitev in nastavitev toplotne črpalke
  4. Prijava v spletni vmesnik Reduxi
  5. Dodajanje toplotne črpalke v Reduxi
  6. Preverjanje meritev
  7. Povzetek
  8. Pogoste težave
  9. Sorodni članki

1 Tehnična dokumentacija

Akvaterm navodila za Akva Geo objavlja na strani izdelka, pod Guides.

2 Potrebna oprema

Potrebujete te komponente:

  • Reduxi Controller
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Priključitev in nastavitev toplotne črpalke

Akvaterm Geo 5xx priključite in nastavite, kot je opisano na spletni strani proizvajalca. Glejte ⁠točko 1⁠.

4 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 4.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 4.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

5 Dodajte toplotno črpalko v Reduxi

S temi koraki dodate novo toplotno črpalko ali uredite obstoječo.

5.1 Osnovne nastavitve

Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte Točka 4) in kliknite + Add device.

Vnesite osnovne nastavitve naprave: vrsto naprave, tip in poljubno ime, na primer Akvaterm Geo 5xx.

5.2 Nastavitve komunikacije

Izberite komunikacijski kanal in vnesite konfiguracijo naprave:

Parameter Vrednost
Komunikacijski kanal Izberite kanal, na katerega je toplotna črpalka priključena
Modbus unit ID Običajno 1

5.3 Napredne nastavitve

Vnesite in izberite napredne nastavitve.

5.4 Preizkus komunikacije

Spodaj v čarovniku kliknite Test communication. Akvaterm Geo 5xx prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

6 Preverite meritve

6.1 Zadnje meritve

Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Akvaterm Geo 5xx v Reduxi Configurator kot dodatni preizkus.

6.2 Vklop upravljanja z Reduxi

Za napredno upravljanje napravo vključite v strategijo Reduxi. Pod Devices – Akvaterm Geo 5xx v Reduxi Configurator nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na napravo.

Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.

✓ Povzetek

Priprava (točki 1–2): Odprite navodila Akvaterm. Pripravite krmilnik ter prenosnik ali tablico.

Akvaterm Geo 5xx (točka 3): Toplotno črpalko priključite in nastavite, kot opisuje Akvaterm.

Dodajanje v Reduxi (točki 4–5): Prijavite se v spletni vmesnik Reduxi. Kliknite + Add device, vnesite osnovne nastavitve, komunikacijski kanal, Modbus unit ID in napredne nastavitve. Zaženite Test communication in kliknite Done.

Zagon (točka 6): Preverite odčitke pod Devices in nastavite control type na AUTO.

→ Pogoste težave

Težava Rešitev
Preizkus komunikacije ne uspe Preverite Modbus unit ID. Običajno se uporablja 1.
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
