Kako povezati toplotno črpalko Bosch Compress 6000AW s krmilnikom Reduxi
Toplotno črpalko Bosch Compress 6000 AW dodajte v krmilnik Reduxi Controller.
Besedilni opis te slike

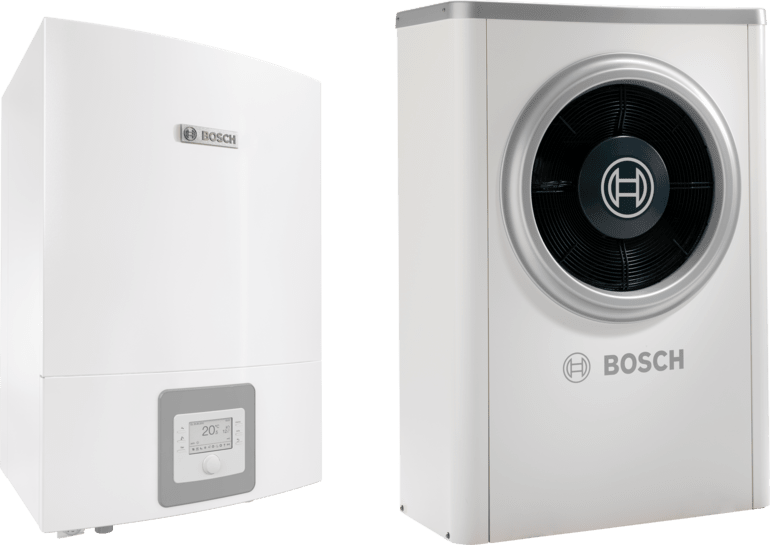

Fotografija dveh belih enot toplotne črpalke Bosch na beli podlagi. Levo: stenska notranja enota z logotipom BOSCH blizu vrha in majhno sivo upravljalno ploščo z zaslonom blizu dna. Desno: zunanja enota z veliko okroglo ventilatorsko rešetko z emblemom Bosch v sredini in napisom BOSCH na spodnji sprednji plošči.
1 Tehnična dokumentacija
Navodila za priključitev in nastavitev toplotne črpalke so na spletni strani proizvajalca. Katalog navaja pet modelov in ogrevalno moč vsakega.
- Worcester Bosch literature search: Compress 6000 AW – Navodila za priključitev in nastavitev naprave (spletna stran proizvajalca)
- Bosch Compress 6000 AW product page – Stran izdelka podjetja Bosch Home Comfort (v bolgarščini)
- Catalogue Compress 6000 AW – Katalog z modeli AW 5, 7, 9, 13 in 17, PDF (v švedščini)
2 Potrebna oprema
Potrebujete te komponente:
- Reduxi Controller
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Priključitev in nastavitev toplotne črpalke
Bosch Compress 6000 AW priključite in nastavite, kot je opisano na spletni strani proizvajalca. Glejte točko 1.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajte toplotno črpalko v Reduxi
S temi koraki dodate novo toplotno črpalko ali uredite obstoječo.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte Točka 4) in kliknite + Add device.
Vnesite osnovne nastavitve naprave: vrsto naprave, tip in poljubno ime, na primer Bosch Compress 6000 AW.
5.2 Nastavitve komunikacije
Izberite komunikacijski kanal in vnesite konfiguracijo naprave:
| Parameter | Vrednost |
|---|---|
| Komunikacijski kanal | Izberite kanal, na katerega je toplotna črpalka priključena |
| Modbus unit ID | Običajno 1
|
5.3 Napredne nastavitve
Vnesite in izberite napredne nastavitve.
5.4 Preizkus komunikacije
Spodaj v čarovniku kliknite Test communication. Bosch Compress 6000 AW prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Bosch Compress 6000 AW v Reduxi Configurator kot dodatni preizkus.
6.2 Vklop upravljanja z Reduxi
Za napredno upravljanje napravo vključite v strategijo Reduxi. Pod Devices – Bosch Compress 6000 AW v Reduxi Configurator nastavite control type na AUTO. Šele nato ukazi strategije vplivajo na napravo.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
✓ Povzetek
Priprava (točki 1–2): Odprite dokumente Bosch. Pripravite krmilnik ter prenosnik ali tablico.
Bosch Compress 6000 AW (točka 3): Toplotno črpalko priključite in nastavite, kot opisuje Bosch.
Dodajanje v Reduxi (točki 4–5): Prijavite se v spletni vmesnik Reduxi. Kliknite + Add device, vnesite osnovne nastavitve, komunikacijski kanal, Modbus unit ID in napredne nastavitve. Zaženite Test communication in kliknite Done.
Zagon (točka 6): Preverite odčitke pod Devices in nastavite control type na AUTO.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Preizkus komunikacije ne uspe | Preverite Modbus unit ID. Običajno se uporablja 1. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
