Kako povezati toplotno črpalko Buderus RC310 s krmilnikom Reduxi

Posodobljen
⚡ Reduxi Controller · Baza znanja

Kako povezati toplotno črpalko Buderus RC310 s krmilnikom Reduxi

Buderus Logamatic RC310 dodajte v krmilnik Reduxi Controller.

🔧 Buderus Logamatic RC310 · Reduxi Controller
🔢 Modbus unit ID: običajno 1

📄 Prenesi kot PDF

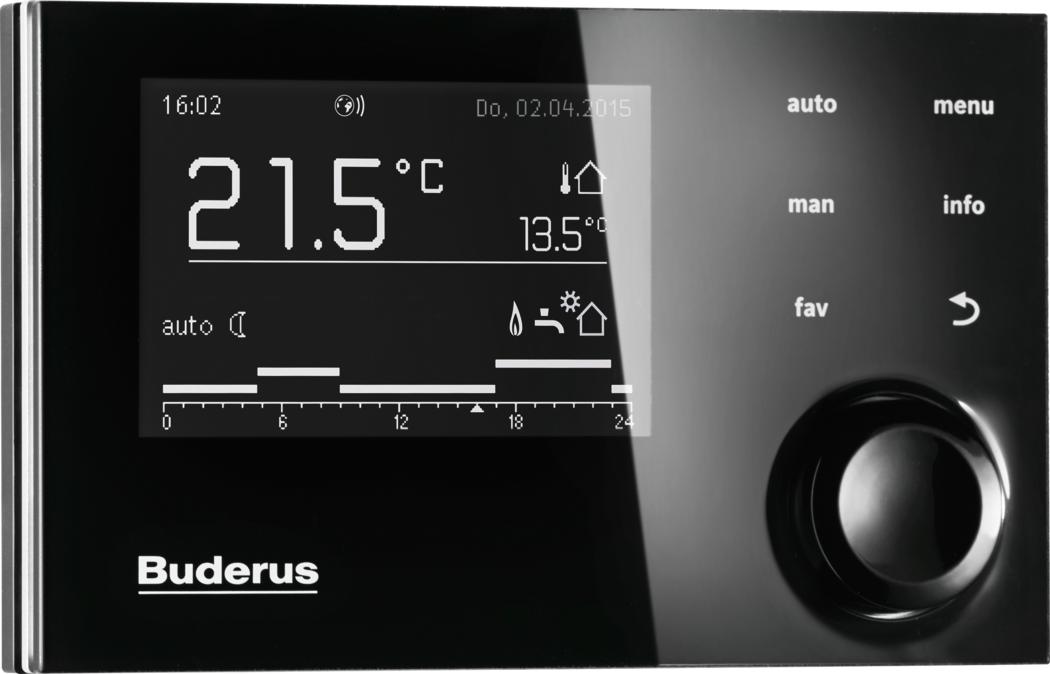

Upravljalna enota Buderus Logamatic RC310 z zaslonom, ki kaže 21,5 stopinj C
Buderus Logamatic RC310
Besedilni opis te slike

Fotografija črne upravljalne enote Buderus Logamatic RC310 z vrtljivim gumbom. Zaslon prikazuje: uro 16:02; datum Do, 02.04.2015 [četrtek, 2. april 2015]; veliko temperaturo 21,5 stopinj C; drugo vrednost 13,5 stopinj C z ikono hiše in termometra; način auto s simbolom lune; ikone plamena, pipe in sonca nad hišo; vrstico od 0 do 24 ur z oznakami pri 0, 6, 12, 18, 24. Natisnjene oznake gumbov na desni: auto, menu, man, info, fav, puščica nazaj. Okrogel vrtljivi gumb spodaj desno. Logotip Buderus spodaj levo.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Priprava upravljalne enote
  3. Priključitev in nastavitev naprave
  4. Prijava v spletni vmesnik Reduxi
  5. Dodajanje naprave v Reduxi
  6. Preverjanje meritev
  7. Povzetek
  8. Pogoste težave
  9. Sorodni članki

1 Tehnična dokumentacija

Proizvajalec v svoji dokumentaciji opisuje, kako napravo priključiti in nastaviti.

2 Priprava upravljalne enote

2.1 Potrebna oprema

  • Reduxi Controller
  • Buderus Logamatic RC310, nameščen in nastavljen, kot opisuje proizvajalec (glejte ⁠točko 1⁠)
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

2.2 O upravljalni enoti Logamatic RC310

Dejstva iz dokumentacije proizvajalca:

  • Logamatic RC310 je sistemska upravljalna enota Buderus, ki temelji na regulacijskem sistemu Logamatic EMS plus. Sama ni toplotna črpalka.
  • Upravlja do štiri ogrevalne kroge z mešalnimi ventili, do dva zalogovnika tople vode in solarni sistem.
  • Ima zaslon s sensorskimi tipkami in izbirni gumb.
  • Deluje z aplikacijo MyBuderus.
  • Priročnik za povezavo z internetom omenja komunikacijski modul web KM200.
ℹ️
Opomba Dokumenti proizvajalca za to napravo ne navajajo vmesnika Modbus. Za priključitev in nastavitev sledite navodilom proizvajalca v točki 1.

3 Priključitev in nastavitev naprave

Sledite navodilom proizvajalca za priključitev in nastavitev (glejte ⁠točko 1⁠).

Pripravite Modbus unit ID naprave. Običajno se uporablja 1.

4 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 4.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 4.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

5 Dodajte napravo v Reduxi

S temi koraki dodate novo napravo ali uredite obstoječo.

5.1 Osnovne nastavitve

Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte Točka 4) in kliknite + Add device.

Vnesite osnovne nastavitve: izberite vrsto naprave in tip, ki ustrezata vaši napravi, ter vnesite poljubno ime.

5.2 Nastavitve komunikacije

Izberite komunikacijski kanal in vnesite konfiguracijo naprave:

Parameter Vrednost
Komunikacijski kanal Kanal, prek katerega je naprava povezana
Modbus unit ID Običajno 1

5.3 Napredne nastavitve

Vnesite in izberite napredne nastavitve naprave.

5.4 Preizkus komunikacije

Spodaj v čarovniku kliknite Test communication. Logamatic RC310 prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.

Vrstica z gumbi v Reduxi Configurator, gumb Test communication je označen
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.

Komunikacijski kanal Reduxi Configurator: TCP/IP, IP 192.168.50.243, vrata 502, gumb Done je označen
Gumb Done
Besedilni opis te slike

Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.

6 Preverite meritve

6.1 Zadnje meritve

Ko je komunikacija vzpostavljena, v Reduxi Configurator pod Devices za dodaten preizkus preverite vrednosti.

6.2 Vklop upravljanja z Reduxi

Pod Devices v Reduxi Configurator nastavite control type naprave na AUTO. Šele nato ukazi strategije vplivajo na napravo.

Če želite zmanjšati stroške energije z dinamičnimi cenami in dinamičnimi tarifami, določite strategijo, kot je opisano v Strategije za Reduxi Controller.

✓ Povzetek

Priprava (točki 1–2): Poiščite dokumentacijo proizvajalca in pripravite napravo ter krmilnik Reduxi Controller.

Logamatic RC310 (točka 3): Napravo priključite in nastavite, kot opisuje proizvajalec. Zapišite si Modbus unit ID (običajno 1).

Dodajanje v Reduxi (točki 4–5): Prijavite se v Reduxi Configurator, dodajte napravo in preizkusite komunikacijo.

Zagon (točka 6): Preverite meritve in nastavite control type na AUTO.

→ Pogoste težave

Težava Rešitev
Preizkus komunikacije ne uspe Preverite Modbus unit ID naprave. Običajno se uporablja 1. Preverite komunikacijski kanal in povezavo.
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
