Kako povezati toplotno črpalko Nibe serije S (Modbus) s krmilnikom Reduxi
Toplotno črpalko Nibe serije S dodajte v krmilnik Reduxi Controller prek Modbus in preberite njene vrednosti.

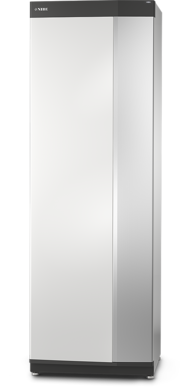

Besedilni opis te slike
Fotografija visoke prostostoječe notranje enote toplotne črpalke na belem ozadju. Svetlo siva in srebrna omara s temnejšim sprednjim levim robom, črnim podstavkom spodaj in majhnim temnim logotipom zgoraj levo na sprednji strani. Besedila ni mogoče prebrati.
1 Priprava povezave
1.1 Tehnična dokumentacija
Dokumenti proizvajalca:
- Nibe professional: search documents – Navodila na spletni strani proizvajalca
- Technical Information: Modbus S-Series (PDF, M12676EN) – Modbus TCP/IP pri seriji NIBE S: meniji, vrata, tabele registrov
- MODBUS 40: tips and tricks (PDF) – Nastavitve in priključitev dodatka MODBUS 40 (RS485)
1.2 Potrebna oprema
Te komponente povezujejo krmilnik Reduxi Controller s toplotno črpalko Nibe:
- Reduxi Controller
- Toplotna črpalka Nibe z Modbus: serija S z vgrajenim Modbus TCP/IP (programska oprema 2.2.1 ali novejša) ali toplotna črpalka z dodatkom MODBUS 40 (RS485)
- Omrežna povezava toplotne črpalke (Wi-Fi ali Ethernet) za Modbus TCP/IP
- Kabel RS485, samo za povezavo z MODBUS 40
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
2 Aktivacija Modbus na toplotni črpalki
Uporabite eno od obeh vrst povezave. Obe sta za Nibe navedeni na seznamu podprtih naprav.
2.1 Modbus TCP/IP (serija S)
502.Toplotna črpalka sprejema povezave samo iz zasebnih naslovnih območij (10.x.x.x, 172.16–31.x.x, 192.168.x.x). V meniju 7.5.9 lahko dostop omejite na zaupanja vreden naslov IP ("IP address restriction"). Če to uporabite, vnesite naslov IP krmilnika Reduxi Controller.
2.2 Modbus RTU prek RS485 (MODBUS 40)
Dodatek MODBUS 40 poveže toplotno črpalko prek RS485 z Modbus RTU. Privzete nastavitve:
| Parameter | Vrednost |
|---|---|
| Hitrost prenosa (baud) | 9600 |
| Data bits | 8 |
| Parity | brez |
| Stop bits | 1 |
| Naslov slave |
1 (0x01) za MODBUS 40 različice 7 ali nižje. Od različice 10 naprej je naslov mogoče spremeniti. |
3 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
4 Dodajte toplotno črpalko v Reduxi
S temi koraki dodate novo toplotno črpalko ali uredite obstoječo.
4.1 Osnovne nastavitve

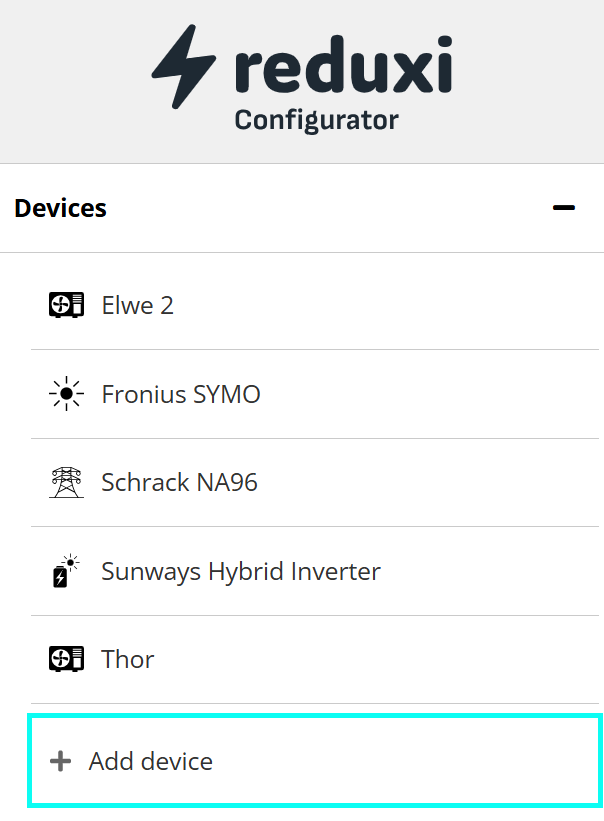

Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 3) in kliknite Add device.
Besedilni opis te slike
Posnetek zaslona seznama naprav v Reduxi Configuratorju. Glava: logotip reduxi z besedilom Configurator na svetlo sivem ozadju. Naslov razdelka Devices z ikono minus. Vnosi naprav po vrsti: Elwe 2 (ikona toplotne črpalke); Fronius SYMO (ikona sonca); Schrack NA96 (ikona daljnovodnega stebra); Sunways Hybrid Inverter (baterija s soncem); Thor (ikona toplotne črpalke). Pod zadnjim vnosom je gumb Add device z ikono plus, označen s cian okvirjem. Preostali del slike desno je prazen in bel.
Vnesite osnovne nastavitve naprave:
- Device type:
HVAC - Type:
Nibe S-series - Name: poljubno ime, na primer Nibe S-series
Nato kliknite Next.
4.2 Nastavitve komunikacije
Izberite komunikacijski kanal in vnesite konfiguracijo naprave:
| Parameter | Modbus TCP/IP | Modbus RTU (RS485) |
|---|---|---|
| Povezava | TCP/IP |
RS485 |
| naslov IP | Naslov IP toplotne črpalke (meni 3.1.13) | – |
| Vrata | 502 |
– |
| Modbus unit ID | Običajno 1
|
Običajno 1 (naslov slave naprave MODBUS 40) |
| Serijske nastavitve | – |
9600 baud, 8 podatkovnih bitov, brez parnosti, 1 stop bit (privzete nastavitve MODBUS 40) |
Nato vnesite in izberite napredne nastavitve.
4.3 Preizkus komunikacije
Spodaj v čarovniku kliknite Test communication. Toplotno črpalko Nibe prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
5 Preverite meritve
5.1 Zadnje meritve
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Nibe S-series v Reduxi Configurator kot dodatni preizkus.
5.2 Upravljanje z Reduxi
Seznam podprtih naprav prikazuje vnose Nibe Modbus z ravnjo integracije Read. Reduxi vrednosti bere prek Modbus. Ukazi strategije toplotne črpalke prek Modbus ne upravljajo.
Če želite toplotno črpalko Nibe upravljati z načini delovanja kontaktov SG-ready, glejte Kako povezati toplotno črpalko Nibe z napravo Reduxi Gateway. Strategije Reduxi so opisane v Strategije za krmilnik Reduxi.
✓ Povzetek
Priprava (točki 1–2): Odprite dokumente Nibe. Pri seriji S aktivirajte Modbus TCP/IP v meniju 7.5.9. Pri dodatku MODBUS 40 ga aktivirajte v meniju 5.2 in priključite RS485.
Toplotna črpalka Nibe (točka 2): Zapišite si naslov IP toplotne črpalke (meni 3.1.13). Toplotna črpalka uporablja vrata 502.
Dodajanje v Reduxi (točki 3–4): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo tipa HVAC in Nibe S-series, vnesite komunikacijske nastavitve in preizkusite komunikacijo.
Zagon (točka 5): Preverite zadnje meritve. Integracija Modbus je samo za branje.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Test communication ne uspe prek Modbus TCP/IP | Preverite, ali je Modbus TCP/IP aktiviran v meniju 7.5.9 in ali je programska oprema različice 2.2.1 ali novejša. Preverite naslov IP in vrata 502 (glejte točko 4). Če uporabljate omejitev naslova IP, vnesite naslov IP krmilnika Reduxi Controller (glejte točko 2). |
| Prek RS485 ni podatkov | Preverite polariteto A/B (za preizkus zamenjajte A in B), serijske nastavitve in Modbus unit ID (glejte točko 2). |
| Strategija ne upravlja toplotne črpalke | Integracija Modbus je samo za branje (glejte točko 5). Za upravljanje uporabite povezavo SG-ready. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
