1. Kako vzpostaviti povezavo in kako poteka konfiguracija

Navodila najdete na spletni strani proizvajalca - https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.

2. Kako konfigurirati fizično povezavo do toplotne črpalke preko EVU kontakta za Smart Grid podporo?

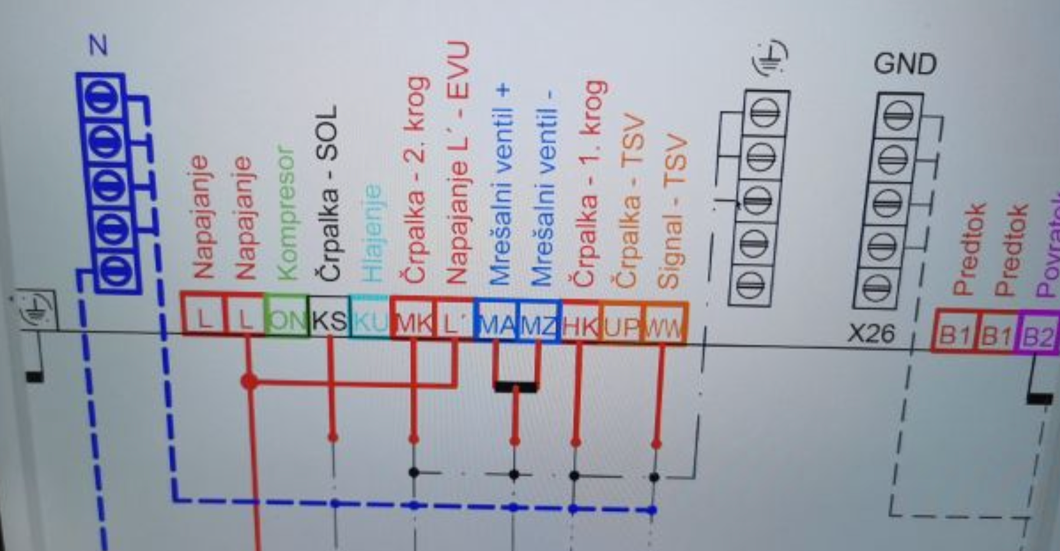

2.1 Iskanje EVU PIN-ov v toplotni črpalki

Oglejte si spodnji primer.

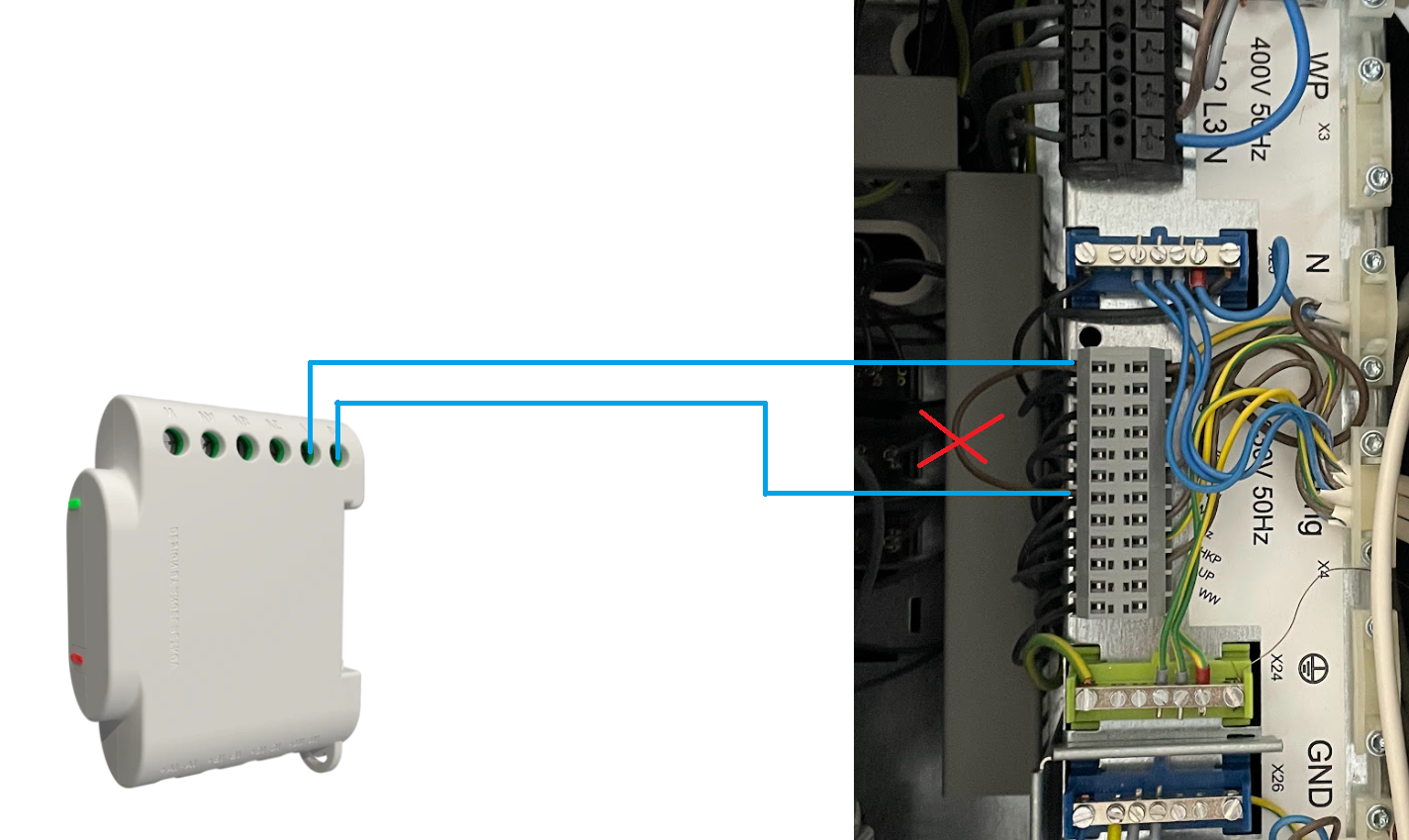

2.2 Priključitev kontakta EVU na napravo Shelly

Vzemite žico s kontakta EVU in jo povežite s kontaktom Shelly "I" (Input), ki prihaja iz napajalnika "L" na Stiebel Eltron toplotni črpalki. Iz kontakta "O" (Output) na napravi Shelly vzemite žico in jo povežite s kontaktom "EVU" "L'" na toplotni črpalki Stiebel Eltron.

2.3. Konfiguracija uporabniškega vmesnika Shelly

Zdaj pritisnite gumb na uporabniškem vmesniku Shelly, da vklopite ali izklopite vhodno/izhodno stikalo. Preverite ali je EVU aktiven, ko je običajno zaprt ali normalno odprt. Stiebel Eltron ima privzeto nastavljeno, da je ta kontakt vedno sklenjen, da TČ obratuje. V kolikor ga razklenemo se EVU kontakt aktvira. Torej to pomeni, da je normalno zaprt in je to potrebno ustrezno nastaviti v Shelly 3EM.

3. Dodajte napravo v Reduxi Konfigurator

Najprej se lahko v Reduxi Konfigurator prijavite preko brskalnika.

1. Kliknite Dodaj napravo

2. Vnesite osnovne nastavitve

3. Izberite komunikacijski kanal

4. Vnesite konfiguracijo naprave

ID enote Modbus - Običajno se uporablja ena.

5. Vnesite in izberite Napredne nastavitve

4. V Reduxi Konfiguratorju dodajate pravilno strategijo

Dodajte strategijo v krmilnik Reduxi (strategija ON/OFF) in določite, kdaj bo ta stik "odprt". Določite lahko, da bo odprt, ko bo dosegel mejo na električnem števcu mreže.
