1. Kako nastaviti M-Bus vmesnik na Landis+Gyr E450 na elektro števcu?

Za uspešno konfiguracijo elektro števca sledite navodilom Kako nastaviti števec Landis+Gyr E350 ali E450 v MAP120 orodju.

2. Fizični priklop na Reduxi Krmilnik

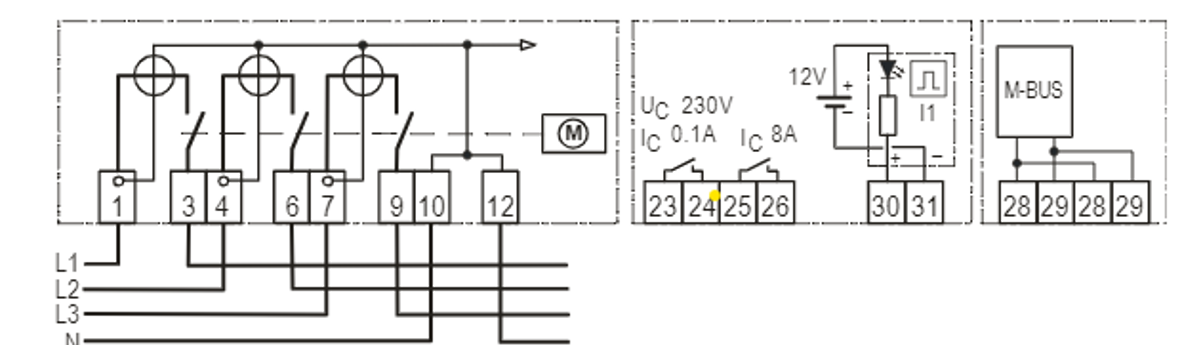

M-BUS iz števca priključiš neposredno na Reduxi Landis pretvornik na M-bus povezavo. Uporabite PIN 28 in 29 na spodnji sliki.

Iz Reduxi Landis pretvornika na RS485 strani, povežite na Reduxi Krmilnik ali Reduxi Gateway izberite port 1 ali port 2:

A->A

B->B

GND->GND

Na vmesniku mora goreti zelena lučka in utripati rumena. Če rumena ne utripa pomeni, da števec ni nastavljen s strani elektro distributerja in ne pošilja podatkov.

3. Dodajanje elektro števca v Reduxi Konfigurator

Sedaj se logirajte v Reduxi Konfigurator in kliknite Dodaj napravo.

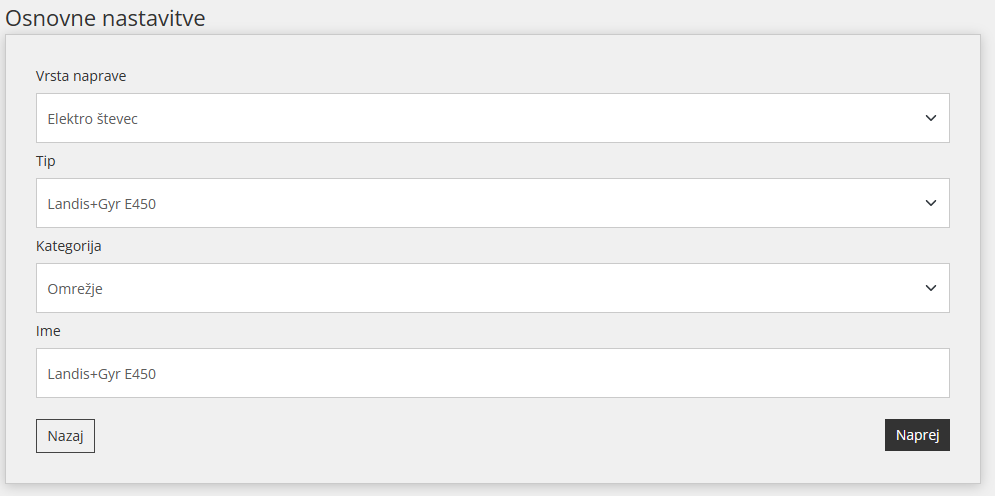

1. Vpišite in izberite osnovne nastavitve

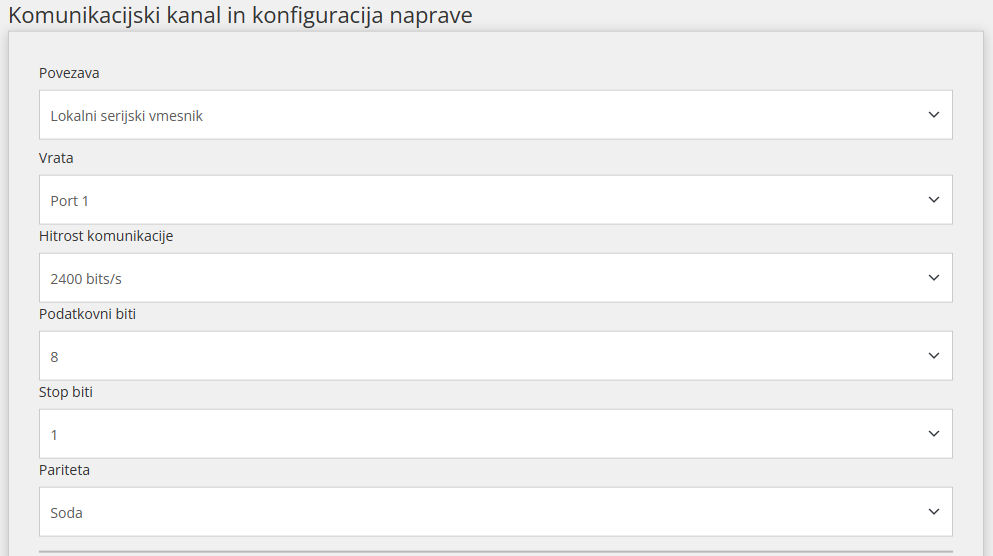

2. Izberite komunicijski protokol in vpišite nastavitve

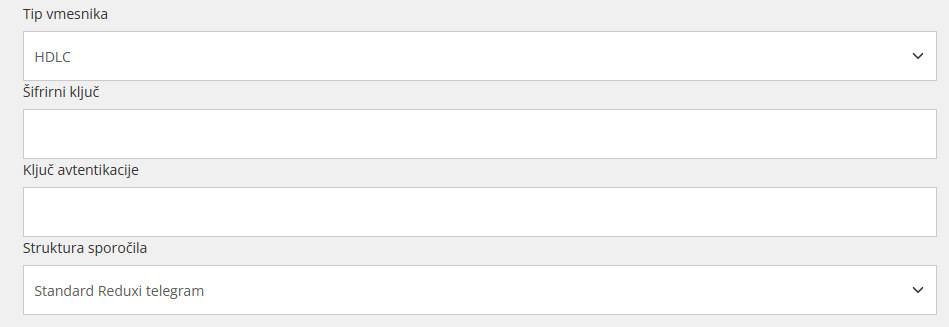

3. Izberite parametre za konfiguracijo naprave

Šifrirni ključ in ključ avtentikacije sta opcijska parametra. Odvisno, kako distributer konfigurira števec.

4. Kliknite Test komunikacije

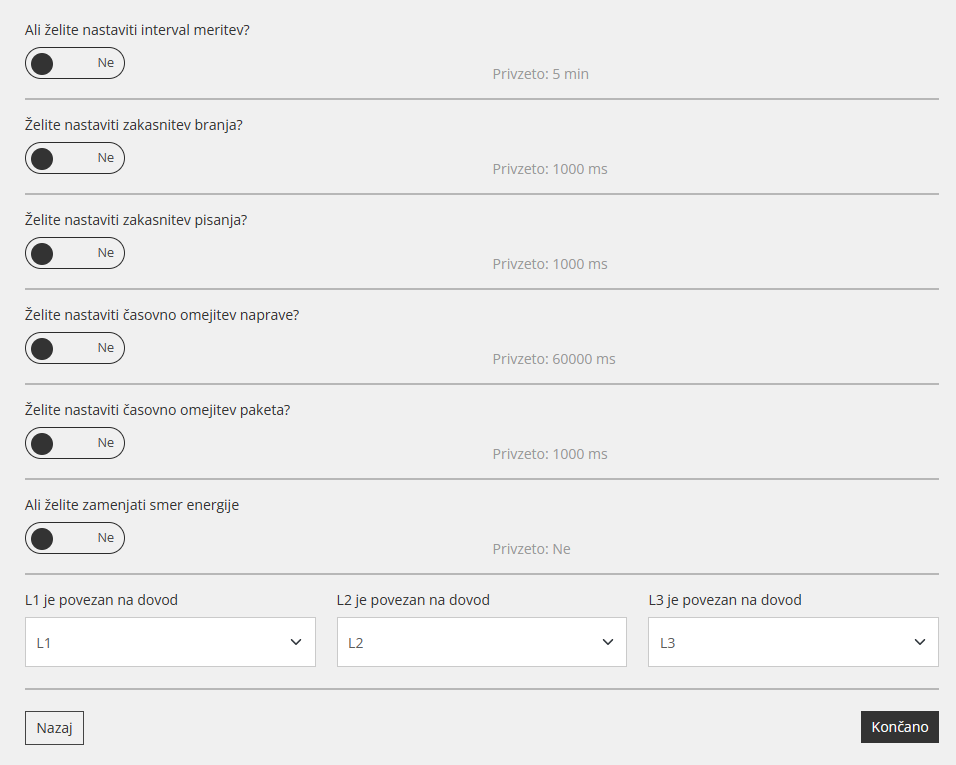

5. Izberite in vpišite napredne nastavitve
