Kako povezati števec električne energije Landis+Gyr E450 s krmilnikom Reduxi
Števec električne energije Landis+Gyr E450 povežite s krmilnikom Reduxi Controller prek M-Bus in pretvornika Reduxi Landis Converter.
1 Tehnična dokumentacija
Dokumenti za to namestitev:
- How to configure Landis+Gyr E350 or E450 in the MAP120 tool – Navodila Reduxi za nastavitve M-Bus na števcu
- Reduxi Converter for Landis+Gyr E350, 450 meter – Priključitev in tehnični podatki pretvornika Reduxi
- Landis+Gyr E450 brochure – Podatki proizvajalca o števcu in njegovih vmesnikih
2 Potrebna oprema
Potrebujete naslednje komponente:
- Reduxi Controller ali Reduxi Gateway
- Števec električne energije Landis+Gyr E450
- Reduxi Landis Converter RS485-M-BUS
- Kabel med pretvornikom in krmilnikom (A, B in GND)
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Nastavitev vmesnika M-Bus na števcu
Števec nastavite po članku How to configure Landis+Gyr E350 or E450 in the MAP120 tool.
4 Povezava števca s krmilnikom Reduxi Controller
4.1 Povezava M-Bus na števcu
M-Bus na števcu povežite neposredno s pretvornikom Reduxi Landis Converter RS485-M-BUS. Na števcu uporabite sponki 28 in 29, kot je prikazano na sliki.
Besedilni opis te slike
Shema razporeditve sponk števca električne energije (Landis+Gyr E450) v treh črtkanih okvirjih. Levi okvir: meritev napetosti in toka s tremi simboli tokovnih transformatorjev, sponke 1, 3, 4, 6, 7, 9, 10 in 12, simbol motorja M ter fazni vodniki L1, L2, L3 in N spodaj. Srednji okvir: relejni in impulzni izhodi s sponkami 23, 24, 25, 26 (dva simbola stikala, Uc 230V, Ic 0.1A in Ic 8A; rumena pika označuje sponko 24) ter sponki 30 in 31 z virom 12V, simbolom LED in simbolom impulza I1 (+ na 30, - na 31). Desni okvir: blok M-BUS s štirimi sponkami v vrstnem redu 28, 29, 28, 29; okvir M-BUS je s sponkami povezan s črtami in vozliščnimi pikami (28 in 29 na levi sta povezani z okvirjem M-BUS, drugi 28 in 29 sta povezani z drugo črto).
4.2 Povezava pretvornika s krmilnikom
Stran RS485 pretvornika Reduxi Landis Converter povežite s krmilnikom Reduxi Controller ali Reduxi Gateway. Izberite prva ali druga vrata:
- A → A
- B → B
- GND → GND
4.3 Preverjanje LED na pretvorniku
Na pretvorniku zasveti zelena lučka in utripa rumena lučka. Če rumena lučka ne utripa, števec ni nastavljen pri elektrodistribuciji in ne pošilja podatkov.
5 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
6 Dodajanje števca v Reduxi
S temi koraki dodate nov števec ali uredite obstoječega.
6.1 Osnovne nastavitve
Prijavite se v Reduxi Configurator prek brskalnika (glejte točko 5), kliknite + Add device in vnesite osnovne nastavitve števca.
Besedilni opis te slike

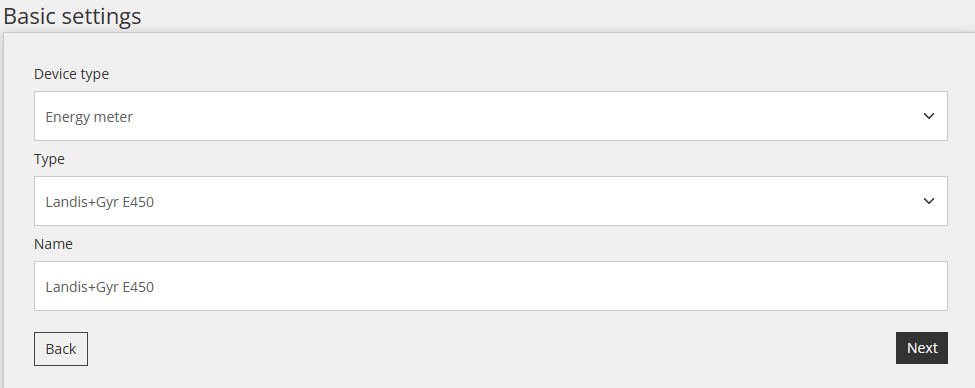

Posnetek zaslona obrazca Basic settings v Reduxi Configurator. Polja: Device type: Energy meter (spustni seznam); Type: Landis+Gyr E450 (spustni seznam); Name: Landis+Gyr E450 (besedilno polje). Gumba: Back (z obrobo, levo) in Next (temen, desno).
6.2 Nastavitve komunikacije
Izberite komunikacijski kanal.
6.3 Konfiguracija naprave
Izberite konfiguracijo naprave.
6.4 Preizkus komunikacije
Spodaj v čarovniku kliknite Test communication. Števec Landis+Gyr E450 prebere enkrat in ničesar ne shrani. Če preizkus uspe, kliknite Done: napravo ustvari samo Done.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice z gumbi na strani Reduxi Configurator. Levo: gumb 'Back'. Desno: gumb 'Test communication' (označen s ciano okvirjem) in temen gumb 'Done'.
Besedilni opis te slike
Posnetek zaslona strani 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (spustni seznam). IP *: 192.168.50.243, z gumbom 'Scan for IP'. Port *: 502, z gumbom 'Test port'. Modbus unit ID *: 1. Gumbi spodaj: Back (levo), Test communication in Done (desno). Gumb Done je označen s ciano okvirjem.
Nato vnesite in izberite napredne nastavitve.
7 Preverjanje meritev
7.1 Last measurements
Ko je komunikacija vzpostavljena, preverite vrednosti pod Devices – Landis+Gyr E450 v Reduxi Configurator.
✓ Povzetek
Priprava (točki 1–2): Odprite dokumentacijo. Pripravite krmilnik, pretvornik, kabel ter prenosnik ali tablico.
Landis+Gyr E450 (točki 3–4): Nastavite M-Bus na števcu. Sponki 28 in 29 povežite s pretvornikom, pretvornik pa s krmilnikom.
Dodajanje v Reduxi (točki 5–6): Prijavite se v Reduxi Configurator. Dodajte napravo in preizkusite komunikacijo.
Zagon (točka 7): Preverite zadnje meritve pod Devices.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Rumena LED na pretvorniku ne utripa | Števec ni nastavljen pri elektrodistribuciji in ne pošilja podatkov. |
| Preizkus komunikacije ne uspe | Preverite izbirna parametra Block cypher in authentication key. Odvisna sta od tega, kako je distributer nastavil števec. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
