Kako povezati polnilnico go-e Charger Gemini flex s krmilnikom Reduxi

Polnilnico go-e Charger Gemini flex povežite s krmilnikom Reduxi Controller prek Wi-Fi in OCPP. Reduxi lahko zniža vaš račun za elektriko za 70 %.

🔧 go-e Charger Gemini flex · Reduxi Controller
🌐 Wi‑Fi · OCPP 1.6 JSON
🔢 Identifikator naprave po vaši izbiri

📄 Prenesi kot PDF

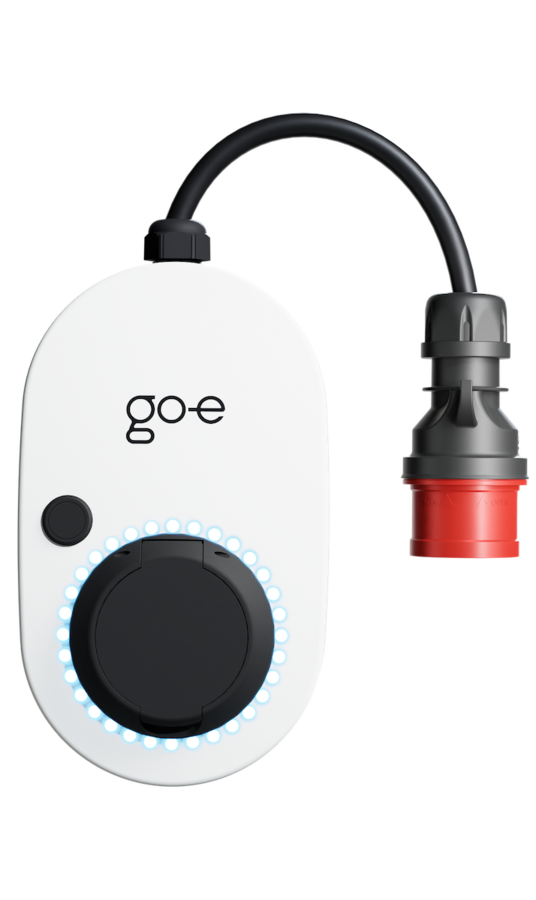

go-e Charger Gemini flex, bela stenska polnilnica s črnim kablom in rdečim vtičem CEE
go-e Charger Gemini flex
Besedilni opis te slike

Fotografija bele stenske polnilnice go-e za električna vozila na beli podlagi. Ovalno belo ohišje s črnim logotipom go-e na sprednji strani, majhnim okroglim črnim gumbom zgoraj levo in črno polnilno vtičnico z obročem majhnih svetlo modrih LED v spodnjem delu. Črn kabel izhaja iz zgornjega dela ohišja skozi kabelsko uvodnico, se zavije v desno in konča s sivo-črnim trifaznim vtičem CEE z rdečim ovratnikom in rdečo sprednjo stranjo.

📋 V tem članku
  1. Tehnična dokumentacija
  2. Potrebna oprema
  3. Namestitev aplikacije go-e
  4. Nastavitev polnilnice go-e
  5. Prijava v spletni vmesnik Reduxi
  6. Dodajanje polnilnice v Reduxi
  7. Nastavitev OCPP v aplikaciji go-e
  8. Preizkus komunikacije
  9. Preverjanje meritev
  10. Povzetek
  11. Pogoste težave
  12. Sorodni članki

1 Tehnična dokumentacija

Dokumenti proizvajalca za polnilnico go-e:

2 Potrebna oprema

Potrebujete:

  • Reduxi Controller
  • go-e Charger Gemini flex, nameščen in priključen na napajanje
  • Ponastavitvena kartica go-e (priložena polnilnici)
  • Pametni telefon z aplikacijo go-e (iOS ali Android)
  • Omrežje Wi-Fi, v katerega se lahko povežeta krmilnik Reduxi Controller in polnilnica go-e Charger
  • Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi

3 Namestitev aplikacije go-e

Aplikacijo namestite s kodami QR ali povezavami.

3.1 iOS

Koda QR za aplikacijo go-e v trgovini Apple App Store
Koda QR: Apple App Store
Besedilni opis te slike

Koda QR na modri podlagi. V sredini kode QR je logotip go-e. Pod njo je značka Apple App Store z nemškim besedilom Laden im App Store [Prenesi iz App Store]. Koda QR je za aplikacijo go-e v trgovini Apple App Store.

Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220

3.2 Android

Koda QR za aplikacijo go-e v trgovini Google Play
Koda QR: Google Play Store
Besedilni opis te slike

Koda QR na modri podlagi z logotipom go-e v sredini. Pod njo je značka Google Play z nemškim besedilom JETZT BEI Google Play [Prenesi iz Google Play]. Koda QR je za aplikacijo go-e v trgovini Google Play.

Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1

4 Nastavitev polnilnice go-e

Ko je polnilnica nameščena in priključena na napajanje, jo nastavite v aplikaciji in povežite z vašim omrežjem Wi-Fi.

ℹ️
Polnilnica je že nastavljena Če je polnilnica že povezana z aplikacijo in vašim omrežjem Wi-Fi, nadaljujte pri ⁠točki 6⁠.

4.1 Povezava nove polnilnice go-e Charger

1
Zagon začetne nastavitve
Zaženite aplikacijo in izberite Initial setup for new go-e Charger.
2
Sprejem pogojev
Strinjajte se s terms & conditions.
3
Skenirajte kodo QR
Napravo dodajte s skeniranjem kode QR. Potrebujete ponastavitveno kartico go-e, ki je priložena napravi.
Nastavitev go-e v aplikaciji: Add or setup device, Terms and Conditions Agree, skeniranje kode QR ponastavitvene kartice
Ponastavitvena kartica go-e
Besedilni opis te slike

Posnetek zaslona treh zaslonov aplikacije go-e (telefon Android), od leve proti desni. Zaslon 1 (ura 10:45), naslov Add or setup device: mreža slik naprav go-e (stenske polnilnice s kabli, krmilnik za DIN letev z zaslonom, bele in črne stenske polnilnice); spodaj moder gumb (rdeč okvir, 1.) za nastavitev naprave go-e in siv gumb Add go-e device. Zaslon 2 (ura 10:55, zasivljeno ozadje): ista mreža naprav; pogovorno okno Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Gumba Cancel in Agree (Agree označen z rdečim okvirjem in 2.). Zaslon 3 (ura 11:00), naslov Setup new device: besedilo Scan the QR code from the reset card or data card to connect your phone to the go-e device. Fotografija kartice z naslovom go-e Charger RESET CARD (RFID) z besedilom: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [nemško: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (preostanek zacrnjen); Hotspot SSID: go-e-254 (preostanek zacrnjen); Hotspot key: b6ac33 (preostanek zacrnjen); koda QR na desni. Pod kartico: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Moder gumb na dnu (rdeč okvir, 3.) za skeniranje kode QR.

4
Vnos gesla dostopne točke
Vnesite in potrdite geslo za dostopno točko. Natisnjeno je na ponastavitveni kartici go-e.
5
Izberite državo
Vnesite svojo državo in pritisnite continue.
6
Geslo za tehnika (izbirno)
Po želji določite geslo za tehnika, da konfiguracijo zaščitite pred nepooblaščenim dostopom.
7
Izbira omrežja Wi-Fi
Izberite omrežje Wi-Fi, v katerega naj se povežeta Reduxi Controller in go-e Charger. Če omrežje ni prikazano, vnesite ime omrežja ročno.
8
Potrditev nastavitev
Vnesite geslo omrežja in potrdite nastavitve.
9
Nastavitev gesla polnilnice
Izberite geslo za polnilno postajo. Nastavitev je končana.
10
Prekinitev povezave z dostopno točko
Prekinite povezavo z dostopno točko polnilnice. Pametni telefon preklopite na povezavo Wi-Fi, da boste polnilnico lahko upravljali na daljavo.

5 Prijava v spletni vmesnik Reduxi

Spletni vmesnik Reduxi lahko odprete na dva načina:

Na daljavo
📱
Aplikacija Reduxi
Prek tunelske povezave · deluje od koder koli
🖥️
Spletni brskalnik
V lokalnem omrežju · prek naslova IP ali reduxi.local
📱 5.1 Prek aplikacije Reduxi
1
Odprite aplikacijo in se prijavite
Zaženite aplikacijo Reduxi na pametnem telefonu ali tablici in se prijavite s svojimi podatki.
2
Odprite Reduxi devices
Tapnite ikono menija (tri črte, zgoraj levo) in izberite Reduxi devices.
3
Aktivirajte tunelsko povezavo
Vklopite tunelsko povezavo in počakajte, da postane aktivna.
4
Odprite Configurator
Tapnite Open configurator. Odpre se spletni vmesnik Reduxi.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsko povezavo (korak 3)
Besedilni opis te slike

Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.

Aplikacija Reduxi, gumb Open configurator (korak 5) in domači zaslon Reduxi Configurator prek tunelske povezave (korak 6)
Odprite Configurator (korak 4)
Besedilni opis te slike

Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.

🖥️ 5.2 Prek spletnega brskalnika
1
Odprite stran za prijavo
Na napravi v istem omrežju odprite spletni brskalnik in vnesite naslov IP krmilnika ali http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.
2
Log in
Uporabniško ime: admin · Geslo: admin (tovarniška nastavitev)
Prijavna stran Reduxi Configurator na naslovu reduxi.local, naslovna vrstica je označena
Prijavni zaslon Reduxi Controllerja
Besedilni opis te slike

Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.

Domači zaslon Reduxi Configurator po prijavi: energijski tok s hišo 24.20 kW, omrežje 24.20 kW, EV charger 31.00 kW
Spletni vmesnik krmilnika po prijavi
Besedilni opis te slike

Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.

6 Dodajanje polnilnice v Reduxi

Ustvarite konfiguracijo OCPP med polnilnico go-e Charger in krmilnikom Reduxi Controller.

6.1 Osnovne nastavitve

Prijavite se v lokalni Reduxi Configurator (glejte ⁠točko 5⁠) in kliknite + Add device.

Stranska vrstica Reduxi Configurator z označenim gumbom Add device
Gumb Add device
Besedilni opis te slike

Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.

V prvem koraku izberite osnovne nastavitve:

  • Device type: EV charger
  • Type: OCPP 1.6 - JSON
  • Name: poljubno ime
Osnovne nastavitve v Reduxi Configurator: EV charger, tip OCPP 1.6 - JSON, ime go-e Charger
Basic settings: device type, type in name
Besedilni opis te slike

Posnetek zaslona čarovnika v Reduxi Configurator, 1. korak Basic settings. Vrstica napredka: 1. korak Basic settings (aktivno, temen krog), 2. korak Communication channel (sivo). Obrazec Basic settings: Device type *: EV charger (spustni seznam); Type *: OCPP 1.6 - JSON (spustni seznam); Name *: go-e Charger (besedilno polje). Gumba: Back (levo, z obrobo) in Next (desno, temen).

6.2 Nastavitve komunikacije

Drugi korak nastavi komunikacijski kanal za OCPP. Določite Device identifier (po vaši izbiri). Krmilnik Reduxi Controller samodejno ustvari URL za OCPP JSON 1.6. Na konec tega URL dodajte /Device ID.

Parameter Vrednost
Identifikator naprave Poljubno ime, na primer my_station_ID1
Controller OCPP JSON 1.6 URL Ustvari ga krmilnik, prikazan je na dnu strani. Na konec dodajte /Device ID. Primer: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
Komunikacijski kanal v Reduxi Configurator: Device identifier my_station_ID1, OCPP URL ws://192.168.1.200/ocpp/1.6/json
Komunikacijske nastavitve: Device identifier in URL OCPP
Besedilni opis te slike

Posnetek zaslona čarovnika v Reduxi Configurator, korak 2 Communication channel. Vrstica napredka: 1 Basic settings (končan), 2 Communication channel (aktiven), 3 Advanced settings (siv). Naslov razdelka: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (modro poudarjen okvir); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (namig: In effect when manual override is selected); Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (samo za branje, modro poudarjen okvir, ikona za kopiranje na desni). Gumbi: Back (levo), Test communication (obrobljen) in Next (temen) na desni.

Naslov IP, pot in Device identifier potrebujete v ⁠točki 7⁠.

7 Nastavitev OCPP v aplikaciji go-e

Podatke OCPP krmilnika Reduxi Controller prilepite v nastavitve OCPP v aplikaciji go-e.

1
Odprite nastavitve
Na domačem zaslonu aplikacije go-e v spodnjem meniju izberite Settings.
2
Odpiranje menija povezave
Izberite meni Connection.
3
Odpiranje MQTT
V podmeniju kliknite MQTT.
Aplikacija go-e: Settings (1), Connection (2), MQTT (3), MQTT trenutno Off
Connection – MQTT
Besedilni opis te slike

Posnetek zaslona treh zaslonov aplikacije go-e (telefon Android, vrstica stanja 09:02, baterija 85 %), od leve proti desni. Zaslon 1 (zavihek Charger): glava Go-E_Charger z Device List; besedilo No car connected, Plug in the cable to start charging your car; slika bele polnilnice go-e; gumb Start (zasivljen); načini Eco (Eco-friendly & cost-effective), Basic (izbran, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Spodnji zavihki: Charger, Eco, Information, Settings. Rdeč okvir s številko 1. označuje zavihek Settings. Zaslon 2 (Settings): vnosi Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); moder pas Help us improve! z gumbom Share Feedback. Rdeč okvir z 2. označuje vnos Connection. Zaslon 3 (Connection): vnosi Wi-Fi: (ime omrežja izpuščeno); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; moder pas Help us improve! s Share Feedback. Rdeč okvir s 3. označuje vnos MQTT (vrednost Off).

4
Omogočite OCPP
V meniju MQTT označite polje ob OCPP.
5
Odprite nastavitve OCPP
Izberite nastavitve za OCPP.
6
Vnos gostitelja
Pri Host vnesite naslov IP krmilnika Reduxi Controller, prikazan v ⁠točki 6⁠ v spodnjem zavihku. Primer: 192.168.1.138
7
Vnesite pot
Vnesite pot, prikazano v točki 6.2 v spodnjem zavihku. Dodajte natančno ime naprave iz prve vrstice točke 6.2. Primer: /ocpp/1.6/json/my_station_ID1
Nastavitve OCPP v aplikaciji go-e: stikalo vklopljeno, gostitelj strežnika OCPP 192.168.1.138, pot /ocpp/1.6/json/GO-E_Charger
Nastavitve OCPP: gostitelj in pot
Besedilni opis te slike

Posnetek zaslona dveh zaslonov aplikacije go-e (telefon Android), od leve proti desni. Zaslon 1 (OCPP, ura 09:03, baterija 85 %): puščica nazaj in naslov OCPP; stikalo OCPP: vklopljeno (označeno z rdečo 4.); razdelek About OCPP z besedilom: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; vnos OCPP Server: ws://192.168.1.138/... (označen z rdečim okvirjem in 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; spodnji zavihki Charger, Eco, Information, Settings (aktiven Settings). Zaslon 2 (OCPP server, ura 09:04, baterija 84 %): naslov OCPP server; polje URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; gumb Paste from clipboard; Protocol: WSS / WS (izbran WS); Username; Password; Host: 192.168.1.138 (rdeč okvir, 6.); Path: /ocpp/1.6/json/GO-E_Charger (rdeč okvir, 7.); Append SN to URL: polje ni označeno; gumb Save changes (moder).

8
Save
Shranite nastavitve in se za preizkus vrnite h krmilniku Reduxi Controller.

8 Preizkus komunikacije

Če še niste, v čarovniku kliknite Done: napravo ustvari samo Done. Nato izvedite preizkus komunikacije.

1
Izberite polnilnico
V glavnem meniju krmilnika Reduxi Controller izberite polnilno postajo.
Seznam naprav v Reduxi Configurator z izbrano polnilnico go-e Charger (rdeč okvir)
Izbira polnilne postaje
Besedilni opis te slike

Posnetek zaslona seznama naprav v Reduxi Configurator. Glava: logotip reduxi z besedilom Configurator. Razdelek Devices (ikona minus). Vnosi: Elwa 2 (ikona toplotne črpalke); Fronius SYMO (ikona sonca); SunSpec (ikona sonca); Thor (ikona toplotne črpalke); go-e Charger (ikona avtomobila, označen z rdečim okvirjem). Pod njimi gumb Add device z ikono plus.

2
Odprite zavihek Details
V zgornjem meniju izberite zavihek Details in se pomaknite do dna.
Zavihek Details naprave Reduxi go-e Charger, rdeč okvir na Details; tip OCPP 1.6 - JSON, kategorija EV charger
Zavihek Details
Besedilni opis te slike

Posnetek zaslona strani naprave Reduxi "Devices / go-e Charger" z zelenim stanjem "Connected" zgoraj desno. Zavihki: Last measurements, Analyze, Archive, Details; zavihek Details je izbran in označen z rdečim okvirjem. Levo podokno "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Desno podokno "Advanced configuration (optional)" s stikali, vsa nastavljena na No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Spodnja vrsta spustnih seznamov: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.

3
Zagon preizkusa
Pritisnite gumb Test communication.
Zavihek Details naprave v Reduxi Configurator z gumbom Test communication, označenim z rdečo
Gumb Test communication
Besedilni opis te slike

Posnetek zaslona spodnjega dela zavihka Details naprave v Reduxi Configurator. Vidna polja: spustni seznam (prazen, odrezan zgoraj); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (samo za branje, ikona za kopiranje). Gumbi na dnu: Delete device (levo, z obrobo); Test communication (z obrobo, označen z rdečim okvirjem) in Save (temen) na desni. Drobno sivo besedilo v nogi spodaj desno: Office | TRBE-3336-4BLI-Z595.

Preizkus vrne enega od treh izidov:

Pogovorno okno Test communication: Successful readout from device
Primer 1: Komunikacija deluje pravilno
Besedilni opis te slike

Posnetek zaslona pogovornega okna Test communication v Reduxi Configurator s križcem za zapiranje zgoraj desno. Besedilno polje z zelenim sporočilom: Successful readout from device. Gumb: Close (temen, spodaj desno). Stran za pogovornim oknom je zasivljena.

Pogovorno okno Test communication: komunikacija ni mogoča, najdena 1 naprava OCPP JSON 1.6, identifikator my_station_ID1
Primer 2: Komunikacija z napravo 1 ni mogoča, ID naprave ni nastavljen ali je drugačen
Besedilni opis te slike

Posnetek zaslona pogovornega okna z naslovom "Test communication" z gumbom za zapiranje (x) zgoraj desno. Prvo polje: "Unable to communicate with device." Drugo polje: "Number of devices found on OCPP - JSON 1.6: 1" in "Device identifier: my_station_ID1". Gumb spodaj desno: Close.

Pogovorno okno Test communication: komunikacija ni mogoča, na OCPP - JSON 1.6 ni najdene nobene naprave
Primer 3: Naprava s komunikacijo OCPP 1.6 ni najdena
Besedilni opis te slike

Posnetek zaslona pogovornega okna z naslovom "Test communication" z gumbom za zapiranje (x) zgoraj desno nad zatemnjeno stranjo. Prvo polje: "Unable to communicate with device." Drugo polje: "Number of devices found on OCPP - JSON 1.6: 0". Gumb spodaj desno: Close.

9 Preverite odčitke

9.1 Zadnje meritve

Ko preizkus uspe, preverite odčitke pod Devices – Last measurements v Reduxi Configurator.

Zadnje meritve v Reduxi Configurator: vrsta krmiljenja Auto, stanje AVAILABLE, 1.848,8 kWh uvoženo
Zadnje meritve polnilnice
Besedilni opis te slike

Posnetek zaslona pogleda Last measurements naprave v Reduxi Configurator. Zavihki: Last measurements (aktiven), Analyze, Archive. Zgoraj desno: spustni seznam intervala osveževanja Each second in gumb za osveževanje. Kartica Control type: gumbi Auto (izbran, modrozelen), Manual, Off, Boost; časovni žig 10. 05. 2024 07:28:27. Kartica Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (časovni žigi od 10. 05. 2024 07:28:45 do 07:28:46). Kartica Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Kartica Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Kartica Other: Control type AUTO; State name AVAILABLE; Communication error OFF (časovni žig 07:28:42).

9.2 Spremljanje in upravljanje

Ko je naprava dodana v Reduxi Configurator, jo spremljajte in upravljajte v oblačni aplikaciji Reduxi.

Za upravljanje polnjenja z dinamičnimi cenami in dinamičnimi tarifami pod Devices nastavite control type polnilnice na AUTO in določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.

✓ Povzetek

Priprava (točke 1–4): Zberite dokumente in opremo, namestite aplikacijo go-e in povežite polnilnico z omrežjem Wi-Fi krmilnika.

Polnilnica go-e (točka 7): V aplikaciji go-e omogočite OCPP in vnesite gostitelja in pot krmilnika Reduxi Controller.

Dodajanje v Reduxi (točke 5–6, 8): Prijavite se, dodajte napravo OCPP 1.6 - JSON, določite Device identifier in zaženite Test communication.

Zagon (točka 9): Preverite zadnje meritve in nastavite control type na AUTO.

→ Pogoste težave

Težava Rešitev
Test communication: komunikacija z napravo 1 ni mogoča Device identifier ni nastavljen ali je drugačen. Ime na koncu poti v aplikaciji go-e se mora natančno ujemati z Device identifier (točka 6.2, točka 7).
Test communication: naprava s komunikacijo OCPP 1.6 ni najdena Preverite, ali je OCPP v aplikaciji go-e omogočen ter ali sta gostitelj in pot pravilna (točka 7). Polnilnica in krmilnik morata biti v istem omrežju Wi-Fi (točka 4.1).
Open configurator se ne odpre ali ostane prazen Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu.
Prijava z admin je zavrnjena Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje.
reduxi.local se ne naloži Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo.
Test komunikacije ne uspe, naprava je videti brez povezave Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen.
