Povežite Reduxi z hibridnim inventarjem Deye. Komunikacija poteka preko povezave RS-485 s protokolom Modbus. Reduxi lahko zmanjša vaš račun za elektriko za 70%.

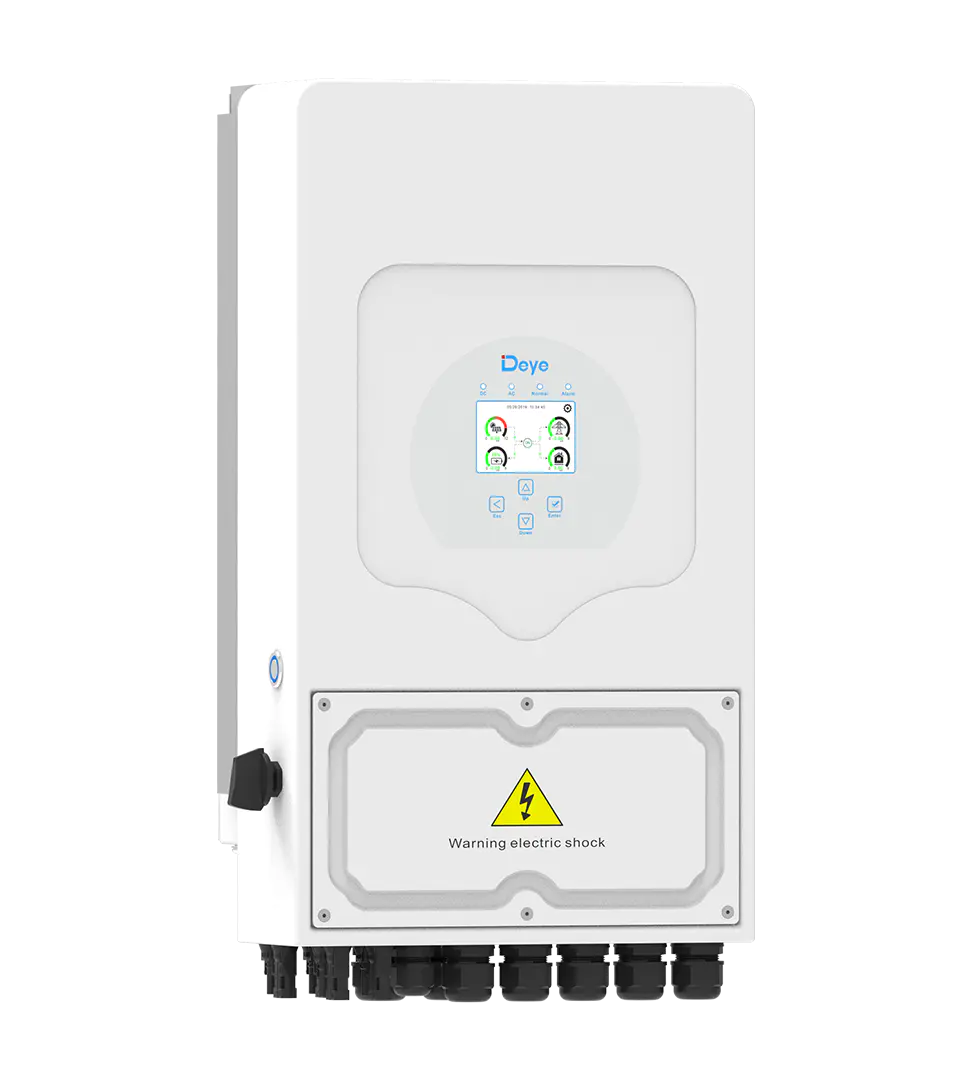

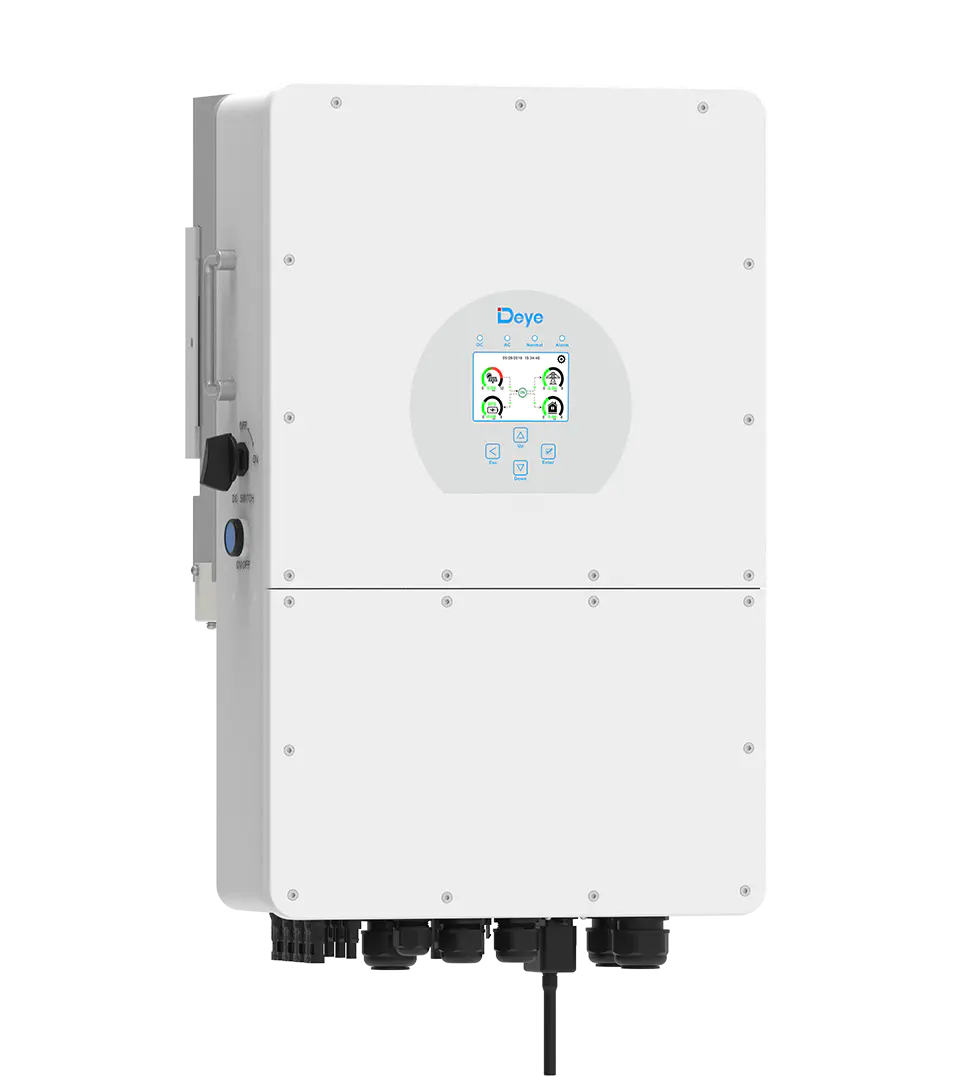

Slika 1: Hybrid Inverter Deye (1phase)              Sika 2: Image of Hybrid Inverter Deye (3phase LV)



        Slika 3: Image of Hybrid Inverter Deye (3phase HV)

Modeli inverterjev:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3.6-8kW | Single Phase | 2 MPPT | Hybrid Inverter | LV Battery Supported --> Povezava do navodil: User manual |  Single phase Hybrid Inverter Low-Voltage (LV)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Three Phase | 2 MPPT | Hybrid Inverter | LV Battery Supported --> Povezava do navodil: User manual | Three phase Hybrid Inverter Low-Voltage (LV)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Three Phase | 2 MPPT | Hybrid Inverter | HV Battery Supported --> Povezava do navodil: User manual | Three phase Hybrid Inverter High-Voltage (HV)

Pomembne informacije!:

Če je izbrana napeljava za Nizko napetost (LV), je za dostop do Modbus vmesnika mogoče uporabiti samo RTU povezavo.

Če je izbrana napeljava za Visoko napetost (HV), lahko za dostop do Modbus vmesnika uporabite tudi Solarman vtičnik ("dongle") z Modbus TCP/IP.



1. Fizična povezava med Reduxi in hibridnim invertejem

Za povezavo krmilnika Reduxi do hibridnega inverterja Deye je potrebna pravilna fizična serijska povezava RS-485 tako na strani krmilnik, kot tudi na strani inverterja.



1.1 RS-485 serijska povezava na strani krmilnika

Informacije za pravilno serijso vezavo RS-485 do Reduxi-ja so dostopne na naslovu: Reduxi kontroler pod točko 2.3.4. RS485 vtiči.



1.2 RS-485 serijska povezava na strani Deye inverterja

Hibridni pretvornik Deye uporablja RJ-45 konektor za fizično povezavo na vrata ("port") ModBUS. Navodila za uporabo so navedana zgoraj pred točko 1 in podajajo informacije kje se nahaja vrata ("port") za ModBUS komunikacijo posameznega hibridnega inverterja.

Enofazni hibridni inverter z nizko napetostno baterijo:

• Slika enofaznega hibridnega inverterja, ki prikazuje, kje se nahaja priključek ModBUS "port" na vezju hibridnega inverterja. Dodantno je na desni podana slika za pravilno ožičenje na konektroju POMEMBNO!

Trofazni hibridni inverter z nizko napetostno baterijo:

• Slika trofaznega hibridnega inverterja z nizko napetostno baterijo, ki prikazuje, kje se nahaja priključek ModBUS "port" na vezju hibridnega inverterja. Dodantno je na desni podana slika za pravilno ožičenje na konektroju POMEMBNO!

Trofazni hibridni inverter z visko napetostno baterijo:

• Slika trofaznega hibridnega inverterja z visko napetostno baterijo, ki prikazuje, kje se nahaja priključek ModBUS "port" na vezju hibridnega inverterja. Dodantno je na desni podana slika za pravilno ožičenje na konektroju POMEMBNO!



2. Dodajanje nove naprave (hibridni inverter Deye) v Reduxi konfiguratorju

Ko je zagotovljena povezava med krmilniko in hibridnim inverterjem, lahko pričnete s postopekom dodajane nove naprave, sicer se naprav lahko dodda že predhodno, vendar bo v tem primeru naprava brez podatkov.

2.1 Dodaj novo napravo

Predno dodamo novo napravo, je potreben vpis v Reduxi konfigurator. Po vpisu kliknemo na gumb, ki se nahaja levem spodajem delu ekrana "Dodaj napravo".



2.2 Izbor naprave za dodajanje

Po kliki na gumb "Dodaj napravo", sledi prvi korak procesa dodajna naprave. Na desni strani se pojavi meni z osnovnimi nastavitvami. Osnovne nastavitve definirate sledeče:

• Vrsta naprava: Hibridni inverter,
• Tip: Deye Hybridn Inverter 3P ali Deye Hybridn Inverter High Voltage 3P,
• in določite ime.



2.3 Komunikacijski kanal in konfiguracija naprave

Po kliku na gum "Končaj" v prvem koraku je v drugem koraku potrebno pravilno nastaviti komunikacijske parametre, ki so razdeljeni na dva dela.

• Prvi del je namenjen nastavitvam ModBUS (RTU), privzete nastavitve so prikazane na sliki spodaj.

• Drugi del je delno namenjen nastavitvam Modbusa (RTU) (Modbus naslov) ter dodatni konfiguraciji naprave, označen z modrim pravokotnikom.

V dodatni konfiguraciji morate določiti:

• Modbus nalov: Modbus nalov na katerem se nahaja inverter.
• CT/meter: Internal/External CT or Meter, katere vrste tokovnikov so vezane na inverter, oziorma števec.
• PV: Da/Ne
• Hranilnik: Da/Ne

2.4 Test komunikacije

Po zaključku nastavitev komunikacijskega kanal in konfiguracije naprave, lahko izvedemo preizkus delovanja komunikacije s pritiskom na gumb za "Test s komunikacije", ki se nahja na desni spodnji strani ekrana pod vsemi nastavitvami komunikacijskega kanal in konfiguracije naprava.

Test komunikacije ima dva možno odgovora:

Primer 1: Komunikacija deluje pravilno

Primer 2: Komunikacija ne deluje pravilno

Če komunikacija ne deluje, poskusite s spremembo nastavitev ModBUS-a ali preverite fizično povezavo.



2.5 Napredne nastavitve

Tretji korak je namenjen naprednim nastavitvam, ki si jih uredi glede na vaš specifičeno sitacijo na objeku. Po končanju z vsemi naprednimi nastavitvami kliknite gumb "Končaj" na spodnjem desnem delu ekrana.



2.5 Napredne nastavitve po posameznem delu in razlaga posameznega dela

Vnosno polje	Razlaga
Želite nastaviti interval meritev?	Določite željeni interval shranjevanja, ki je nastavljen na krmilniku Reduxi. Glede na določeni interval shranjevanja se podatki shranjujejo v lokalno podatkovno bazo na krmilniku Reduxi.   Branje in pisanje podatkov se izvajata na podlagi "Zakasnitve branja" in "Zakasnitve pisanja", ki sta privzeto nastavljeni na 1000 ms. Interval shranjevanja določa, da se za npr.: 1 minuto prebrani ali zapisani podatki (vsakih 60 prebranih ali zapisanih podatkov) shranijo v podatkovno bazo krmilnika Reduxi.   Izberite DA, če želite spremeniti privzeto vrednost.
Želite nastaviti zakasnitev branja?	Določite interval za pogostost branja podatkov iz naprave. Izberite DA, če želite spremeniti privzeto vrednost.
Želite nastaviti zakasnitev pisanja?	Določite interval za pogostost pisanja podatkov na napravo. Izberite DA, če želite spremeniti privzeto vrednost.
Želite nastaviti omejitev proizvodnje energije?	Določite spodnjo in zgornjo mejo za proizvodnjo električne moči (kW). Ko so meje nastavljene, bo inverter proizvajal električno moč, samo če se moč nahaj znotaj naslavljenih meja. Izberite DA, če želite spremeniti privzeto vrednost.
Želite nastaviti omejitev porabe energije?	Določite spodnjo in zgornjo mejo za porabo električne moči (kW). Ko so meje nastavljene, bo inverter porabljal elektično moč, samo če se moč nahaj znotaj naslavljenih meja. Izberite DA, če želite spremeniti privzeto vrednost.
Želite nastaviti kapaciteto baterije?	Za vse Deye hibridne inverterje je kapaciteta baterije neposredno pridobljena iz hibridnega inverterja. V tem primeru bo parameter kapacitete prebran iz hibridnega pretvornika in shranjen v lokalno podatkovno bazo. Izberite DA, če želite spremeniti, kaj je napisano na pretvorniku
Ali želite nastaviti minimalno vrednost SOC hranilnika?	Za vse Deye hibridne inverterje je minimalna SOC baterije neposredno pridobljena iz hibridnega inverterja. V tem primeru se parameter minimalne SOC baterije prebere iz hibridnega inverterja. Spremembe omejitve minimalne SOC baterije lahko izvedete tako, da spremenite vnosno polje v DA in nastavite minimalno SOC baterije. Izberite DA, če želite spremeniti privzeto vrednost. Opomba***: Preverite svojo garancijo, če je garancija še veljavna za primeru spreminjanja tega parametra.
Ali želite nastaviti največjo vrednost SOC hranilnika?	Za vse Deye hibridne inverterje je največja SOC baterije neposredno pridobljena iz hibridnega inverterje. V tem primeru se parameter največje SOC baterije prebere iz hibridnega inverterja. Spremembe omejitve največje SOC baterije lahko izvedete tako, da spremenite vnosno polje v DA in nastavite največje SOC baterije. Izberite DA, če želite spremeniti privzeto vrednost.
Ali želite komunikacijo z napravo omejiti na samo branje?	Komunikacija poteka v dve smeri (BRANJE, PISANJE). Če je vnosno polje nastavljeno na NE, je možnost branja in pisanja omogočena. V primeru, da je vnosno polje nastavljeno na DA, je omogočena samo možnost branja.   Izberite DA, če želite spremeniti privzeto vrednost.
Želite zamenjati smer energije?	V primeru, da ima energijski tok napačen predznak in prikazuje uvoz kot izvoz energije, lahko predznak spremenite tako, da omogočite to funkcijo. Izberite DA, če želite spremeniti privzeto vrednost.
Želite izključiti napravo iz povzetka?	Podatki moči naprave so prikazani na domači strani, kot del skupne vizualizacije porabe in proizvodnje moči. Če je vnosno polje nastavljeno na DA, bodo vsi podatki naprave, prikazani na domači strani, izključeni iz vizualizacije pretoka moči. Na primer: sončna elektrarna, baterija in v nekaterih primerih obračunski števec (če ni nameščen drug obračunski števec) bodo izključeni in ne bodo prikazani v vizualizaciji pretoka moči. Izberite DA, če želite spremeniti privzeto vrednost.
L1,L2,L3 je povezan na dovod	V primeru, če L1 ni povezan z glavnim dovodom L1, je potrebo izbrati pravi glavni dovod (L2 ali L3). V primeru, če L2 ni povezan z glavnim dovodom L2, je potrebo izbrati pravi glavni dovod (L1 ali L3). V primeru, če L3 ni povezan z glavnim dovodom L3, je potrebo izbrati pravi glavni dovod (L1 ali L2). V primeru enofazne naprave lahko za L2 in L3 izberete možnost "ni povezan" in na L1 izberete pravi glavni dovod (L1, L2, L3).



3. Tip upravljanja

Različni tipi upravljanja vplivajo na način, kako Reduxi krmilnik upravlja z izbrano napravo. Do Tipa upravljanja lahko dostopate tako da kliknete na na gumb" Naprave", ki se nahaja na levi strani domače strani Reduxi. Izberite napravo, če ima naprava možnost nadzora, bo kartica "Tipa upravljanja" vidna po zavihkom zadnje meritve.

Glede na izbiro v oknu "Tip upravljanja", lahko uporabnik izbere med avtomatskim ali ročnim načinom.

Tipa upravljanja:

• Avtomatski: V avtomatskem načinu so vse limite moči (poraba in proizvodnja na omrežju) za inverter neposredno pridobljeni iz uporabniško določene strategije. Če želite izvedeti, kako se pravilno nastaviti strategije, lahko do informacij dostopte na naslovu: Kako pravilno nastaviti strategije.
• Ročni način: V ročnem načinu so so vse limite moči (poraba in proizvodnja na omrežju) za inverter neposredno nastavljene s strani uporabnika. Ko uporabnik izbere ročni način, se dodato na voljo štiri možnosti upravljanja (ang.: Max. production, Self-consumption, Max. consumption, Peak shaving).

3.1 Max. production

Največja proizvodnja je namenjena situacijam, ko se uporabnik odloči stremeti k čim večji oddaji energije v omrežje iz sončne elektrarne ali iz hranilnika energije.

Vendar sta limiti moči prejema in oddaje, omejeni z nastavitvami dveh parametrov v desnih karticah z poimenovanjem ang: "Grid Export/Import active power limits".



1. Primer je, ko ni dovolj proizvodnje sončne elektrarne:

• Če je proizvodnja sončne elektrarne enaka 0
• ali
• če je proizvodnja sončne elektrarne manjša od limte ang.: "Grid export active power limit"
• in
• SOC hranilnik je nad minimalnim SOC

potem se ob hranilnik praznili, da se doseže limito ang.: "Grid export active power limit".

2. Primer je, ko je na voljo dovolj proizvodnje sončne elektrarne:

• Proizvodnja sončne elektrarne pokriva porabo stavbe
• in
• proizvodnja sončne elektrarne presega limito ang.: "Grid export active power limit"
• in
• SOC hranilnika je pod maksimalnim SOC

potem se bo hranilnik polnil s presežno močjo, dokler hranilnik ne doseže maksimalnega SOC.

Ko hranilnik dosežej maksimalni SOC, bo proizvodnja sončne elektrarne omejena, da ne bo presegla limite ang.: "Grid export active power limit".

Po koncu dneva proizvodnje sončne elektrarne se znova uporabi prvi primer.

Prosimo, upoštevajte: Ko je v Reduxi krmilniki izbran način ang.: "Max productio", faze na dovodu morda ne bodo enakomerno obremenjene, tj. izvoz moči se razlikuje glede na fazo. To se zgodi, ko so na lokaciji (objektu) na voljo presežki energije in način delovanja v hibridnem inverterju izbrana funkcija delovanja ang.: "Sell-first".

3.2 Self-consumption

Samooskrba je namenjena situacijam, ko uporabnik želi uravnotežiti izvoz in uvoz energije, tako da je neto vsota med njima enaka nič. Reduxi krmilnik spremlja neto, izračuna razliko med njima in se odoloča med višanjem in nižanjem prevzema/oddaje energije.

Vendar sta limiti moči prejema in oddaje, omejeni z nastavitvami dveh parametrov v desnih karticah z poimenovanjem ang: "Grid Export/Import active power limits".



1. Primer je, ko ni dovolj proizvodnje sončne elektrarne:

• Proizvodnja sončne elektrarne je enaka 0
• ali
• proizvodnja sončne elektrarne je manjša od porabe stavbe
• in
• SOC hranilnik je nad minimalnim SOC

potem se bo hranilnik praznil, da je dosežena ničelna vrednost na ang.: "Grid export active power limit".

Reduxi krmilnik bo praznil hranilnik, dokler ni dosežen minimalni SOC hanilnika.  KAJ se zgodi ko je min SOC dosežen?

2. Primer je, ko je na voljo dovolj proizvodnje sončne elektrarne:

• Proizvodnja sončne elektrarne pokriva porabo stavbe
• in
• proizvodnja sončne elektrarne je večja od ang.: "Grid export active power limit"
• in
• SOC hranilnika je pod maksimalnim SOC

potem se bodo hranilnik polnil s presežno močjo, dokler hranilnik ne dosežejo maksimalnega SOC.

Ko hranilnik doseže maksimalni SOC, bo proizvodnja sončne elektrarne omejena, da ne preseže ang.: "Grid export active power limit"..

Po koncu dneva proizvodnje sončne elektrarne se znova uporabi prvi primer.



3.3 Maximum consumption

Največja poraba je namenjena situacijam, ko se uporabnik odloči stremeti proti čim večjem prevzemu električne energije iz omrežja. Ta način je običajno uporabljen v kombinaciji s polnilno postajo za električna vozila in hranilnikom elektične energije. S tem si uporabnik omogoči povečanje moči na zahtevo.

Vendar sta limiti moči prejema in oddaje, omejeni z nastavitvami dveh parametrov v desnih z poimenovanjem karticah ang: "Grid Export/Import active power limits".

1. Primer, ko je poraba stavbe manjša od ang.: "Grid import active power limit":

• Poraba stavbe je manjša od ang.: "Grid import active power limit"
• ali
• SOC hranilnika je pod maksimalnim SOC
• ali
• električno vozilo (EV) je priključeno na polnilno postajo, vendar se ne polni.

potem se bosta hranilnik in EV pričela polniti, da se doseže ang.: "Grid import active power limit", dokler ni dosežen maksimalni SOC baterije in maksimalni SOC baterije EV.

2. Primer, ko imamo proizvodnjo sončne elektrarne:

• Proizvodnja sončne elektrarne je večja od 0
• ali
• poraba stavbe je manjša od ang.: "Grid import active power limit ???"
• ali
• SOC hranilnika je so pod maksimalnim SOC
• ali
• električno vozilo (EV) je priključeno na polnilno postajo, vendar se ne polni

potem se bo vsa energija, proizvedena s sončno elektrarno, najprej porabila bodisi za poljnenje EV bodisi za shranjevanje v bateriji. Ko dosežemo maksimalni SOC za hranilnik in EV vozilo, se bo energija oddajala v omrežje, vendar do ang.: "Grid export active power limit". Hranilnik se ne bodo praznil, dokler poraba stavbe ne bo večja od proizvodnje sončne elektrarne.



3.4 Peak shaving

Rezanje konic je namenjeno situacijam, ko uporabnik stremi k omejitvi ang.: "Grid import active power limit" šele ko je limita dosežena in ne stremi k doseganju limite.

Vendar sta limiti moči prejema in oddaje, omejeni z nastavitvami dveh parametrov v desnih karticah z poimenovanjem ang: "Grid Export/Import active power limits".

1.Primer: Poraba stavbe je manjša od ang.: "Grid import active power limit":

• Proizvodnja sončne elektrarne je manjša od 0
• ali
• enaka 0
• ali
• Poraba stavbe je večja od ang.: "Grid import active power limit"
• in
• EV se polni
• in
• SOC hranilnika je nad minimalnim SOC

Potem se hranilnik začel praznti, da bi pokril moč za polnjenje EV-ja, da se ang.: "Grid import active power limit" ne preseže.

Če je SOC hranilnika na minimalni vrednsoti, se bo moč polnilca EV zmanjšala, da se ang.: "Grid import active power limit" ne preseže..

Hranilnik se bo polnil močjo, ki je na vlojo do ang.: "Grid import active power limit", oziroma bo na voljo tudi presežek iz sončne elektrarne.



4. Zadnje meritve

Ta korak je namenjen uporabniku, da izvede zadnjo preverjanje, ali povezana naprava pošilja pravilne vrednosti. Meritve in nastavitvev so dostopne, po kliknu na gumb "naprave" na domači strani Reduxi in po izboru željene naprave. Na desni strani se prikažejo vrednosti.



Ko je naprava uspešno dodana preko konfiguratorja Reduxi, jo je mogoče spremljati in nadzirati preko spletne aplikacije Reduxi.
