Kako povezati toplotno črpalko Kronoterm z Reduxi Gatewayem
Kontakti SG uravnavajo toplotno črpalko prek relejnih izhodov Reduxi Gatewaya. S fleksibilnimi toplotnimi črpalkami lahko stroške električne energije znižamo za 30 %.
1 Potrebna oprema in pregled sistema
1.1 Potrebne komponente
Za povezavo Reduxi Controllerja s toplotno črpalko Kronoterm potrebujete:
- Reduxi Controller, povezan v lokalno omrežje (Reduxi Controller)
- Reduxi Gateway s tokovnimi senzorji 3x30
- Napajalnik AC-DC za Reduxi Gateway
- Kabel UTP (LAN) za žično povezavo Gatewaya, neobvezno
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
Za zagon toplotne črpalke morate Reduxi Gateway dodati v Reduxi Controller. Povezava je lahko brezžična (WLAN) ali žična prek kabla UTP (LAN). Več o povezavi: Reduxi Gateway.
Reduxi Gateway s tokovnimi senzorji 3x30 vsebuje:
- tri tokovne senzorje, ki objemajo fazne vodnike toplotne črpalke
- dva relejna izhoda, ki sta fizično povezana s kontakti SG Ready toplotne črpalke
1.2 Pregled povezave
Slika prikazuje celotno povezavo od krmilnika do toplotne črpalke.
Besedilni opis te slike
Diagram povezave med krmilnikom Reduxi Controller in toplotno črpalko. Komponente: Controller (temna škatla Reduxi z zelenim zaslonom in vrati Ethernet na sprednji strani); ikona usmerjevalnika s simbolom Wi-Fi; Heat pump (zunanja enota z ventilatorjem in značko SG Ready na levi); Gateway (škatla Reduxi Gateway s tremi modrimi tokovnimi senzorji). Turkizne črte: od Controller do usmerjevalnika z oznako "Ethernet (Modbus TCP)"; od usmerjevalnika do Gateway z oznako "Ethernet (Modbus TCP)" in opombo "Wireless or wired" pod usmerjevalnikom; od Gateway do kontaktov SG Ready toplotne črpalke (črta od Gateway navzgor do značke SG Ready); navpična črta od Gateway do toplotne črpalke z oznako "L1, L2, L3"; črta od tokovnih senzorjev do turkizne škatle "Heat pump power supply".
Preden povežete releje, preverite, kje na vezju toplotne črpalke so kontakti SG. Slika kot primer prikazuje kontakte SG toplotne črpalke Kronoterm.
Besedilni opis te slike
Fotografija zelene vijačne sponkovne letve na tiskanem vezju. Natisnjene oznake sponk od leve: A7, GND, A8 (ločen blok na levi), nato D1, D2, D3, D4, D5, D6, D7, D8, 12V (delno odrezano), GND. Žice so vstavljene pod vijaki (bela, bež, črna, siva, rdeča, ena z rumenim tulcem). Dva rdeča okvirja označujeta sponko D5 in sponko D8, pod vsako je vstavljena žica.
2 Povežite Reduxi Gateway v lokalno omrežje
Najprej povežite Reduxi Gateway v lokalno omrežje. Reduxi Controller mora biti že povezan v isto lokalno omrežje (Reduxi Controller).
admin in geslo admin.- Žično omrežje: nastavite ga, če se v lokalno omrežje povezujete s kablom Ethernet.
- Brezžično omrežje: nastavite ga, če se v lokalno omrežje povezujete prek Wi-Fi.
Nadaljujte z naslednjim razdelkom, kjer povežete relejna izhoda in namestite tokovne senzorje.
3 Povežite releje in tokovne senzorje
3.1 Povežite releje Gatewaya s kontakti SG
Relejna izhoda Reduxi Gatewaya povežite s kontakti SG, kot prikazuje slika.
Besedilni opis te slike
Diagram na beli podlagi, ki združuje sliko izdelka in fotografijo. Levo: oznaka "Reduxi Gateway" nad temno sivo škatlo Reduxi Gateway z logotipom reduxi na vrhu; na njeni sprednji strani so vrata Ethernet in dva majhna priključka, na levem koncu pa priključek za napajanje. Desno: fotografija zelene vijačne sponkovne letve (sponke z natisnjenimi oznakami, med njimi oznake D in 12V ter GND) z vstavljenimi belimi in črnimi žicami, spodaj oznaka "SG ready contacts". Dve črti, ena turkizna in ena temno modra, potekata od obeh majhnih priključkov na Gatewayu do sponk na letvi.
Besedilni opis te slike
Diagram na beli podlagi z naslovom "A normally closed (NC) contact/switch". Zgornji del, naslov "Normal state": stikalo z ročico, ki leži na desnem krogu, zato je tokokrog sklenjen. Spodnji del, naslov "When activated or pressed": ročica je dvignjena, med dvema krogoma je razklenjeno, zato je vod prekinjen.
Besedilni opis te slike
Diagram na beli podlagi z naslovom "A normally open (NO) contact/switch". Zgornji del, naslov "Normal state": stikalo z dvignjeno ročico, med dvema krogoma je razklenjeno, zato je vod prekinjen. Spodnji del, naslov "When activated or pressed": ročica leži na desnem krogu, zato je tokokrog sklenjen (na dnu slike delno odrezano).
3.2 Namestite tokovne senzorje
Tokovni senzorji merijo električno moč toplotne črpalke v realnem času. Priloženi so kompletu Reduxi Gateway. Povežite jih na tri vhode, po enega na fazo, kot prikazuje slika.
Besedilni opis te slike
Diagram (upodobljena slika izdelka) temno sive škatle Reduxi Gateway z oznako "reduxi GATEWAY" na vrhu. Na sprednji strani je sponkovni blok z natisnjenimi oznakami GND, PORT 1 (A, B), PORT 2 (A, B), 5V in tremi okroglimi vtičnicami z oznakami I1, I2, I3. Trije modri razcepljeni tokovni senzorji s črnimi kabli so priključeni na I1, I2 in I3; kabli v zankah visijo pred škatlo.
Vsak tokovni senzor objema eno fazo (L1, L2, L3) toplotne črpalke:
Besedilni opis te slike
Fotografija pogleda v odprto modro kovinsko omaro. Tri modre tokovne senzorje z deljenim jedrom so zloženi na levi, vsak je nameščen okoli prevodnika. Okoli njih je veliko kablov: bele, sive, modre, rumeno-zelene in črne žice, modri omrežni kabel, oranžen žični konektor na sredini in vrstna sponka spodaj desno. Spodaj levo so vidne talne ploščice. Nobenih besedil ali oznak ni mogoče prebrati.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajte toplotno črpalko v Reduxi
S temi koraki dodate novo toplotno črpalko ali uredite obstoječo.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte točko 4) in pritisnite gumb Add device.
Besedilni opis te slike
Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.
V prvem koraku izberite osnovne parametre naprave, ki jo želite dodati:
- Device type:
HVAC - Type:
Reduxi Meter - Name: poljubno ime
Meni z osnovnimi nastavitvami ponuja tri možnosti. Polja izpolnite, kot prikazuje slika, zadnje polje pa poimenujte po želji.
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 1. korak od 3. Vrstica napredka s tremi koraki: 1 Basic settings (aktiven, črn krog), 2 Communication channel (siv), 3 Advanced settings (siv). Naslov: Basic settings. Polja: Device type * : prazen spustni meni; Type * : prazen spustni meni; Name * : prazno besedilno polje. Gumba: Back (spodaj levo), Next (spodaj desno, temen).
5.2 Nastavitve komunikacije
Komunikacijski kanal ima dva dela. Prvi del vzpostavi povezavo z Reduxi Gatewayem. Njegova polja se izpolnijo samodejno, kot prikazuje slika.
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, korak komunikacije, zgoraj delno odrezan (zavihki korakov so odrezani). Naslov: Communication channel and device configuration. Polja: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. Slika je odrezana pod poljem Modbus unit ID.
Drugi del nastavi tokovne senzorje Reduxi Gatewaya in stanja toplotne črpalke.
Besedilni opis te slike
Posnetek zaslona spodnjega dela koraka s komunikacijo v Reduxi Configuratorju za toplotno črpalko (zgornji del je odrezan; naslov, verjetno o tokovnih transformatorjih, je vidan le delno). Osem spustnih polj, vsako z majhnim namigom "Setpoint of the relay 1 (or 2) when heat pump setpoint is.": OFF - relay 1: Off; OFF - relay 2: On; ECO - relay 1: On; ECO - relay 2: Off; ON - relay 1: value; ON - relay 2: value; BOOST - relay 1: On; BOOST - relay 2: On. Gumbi spodaj: Back (levo), Test communication in Next (desno).
Pri vseh tokovnih senzorjih izberite Auto detect from gateway.

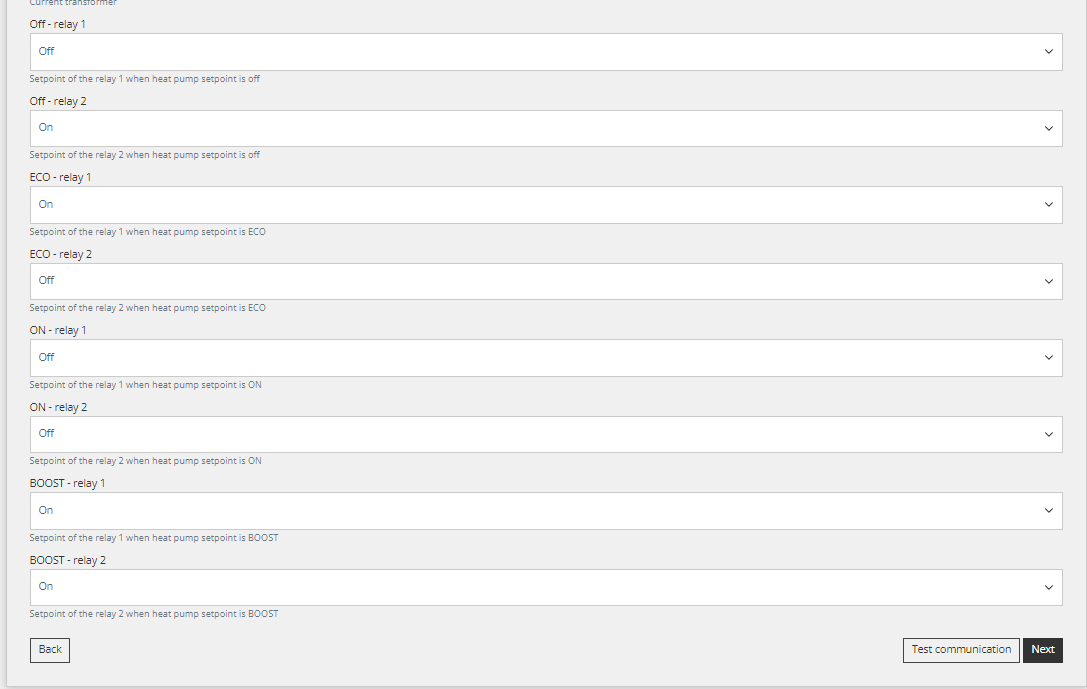

Nato nastavite stanja toplotne črpalke OFF, ECO, ON in BOOST. Določajo jih stanja relejev na Reduxi Gatewayu. Določite 4 različne kombinacije, to je 8 nastavitev relejev:
| Stanje | Rele 1 / DI5 | Rele 2 / DI8 |
|---|---|---|
| OFF | ON |
OFF |
| ECO | ON |
OFF |
| ON | OFF |
OFF |
| BOOST | OFF |
ON |
5.3 Preizkus komunikacije
Spodaj desno, pod komunikacijskimi parametri, kliknite Test communication. Test preveri povezavo z napravo.
Besedilni opis te slike
Posnetek zaslona spodnje vrstice gumbov obrazca v Reduxi Configurator. Levo: gumb Back. Desno: gumb "Test communication", označen z modrim okvirjem, in temen gumb Next desno od njega.
Test vrne enega od dveh rezultatov:
Besedilni opis te slike
Posnetek zaslona pogovornega okna v slovenščini z naslovom "Test komunikacije" [preizkus komunikacije] z gumbom za zapiranje (x) zgoraj desno. Zeleno besedilo: "Successful readout from device". Vrednosti: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Gumb spodaj desno: "Zapri" [zapri].
Besedilni opis te slike
Posnetek zaslona pogovornega okna v slovenščini z naslovom "Test komunikacije" in gumbom za zapiranje (x) zgoraj desno. Prvo polje: "Ni mogoče komunicirati z napravo." Drugo polje: "Unable to communicate with gateway.local on port 501. Check if service is enabled on device and port number is correct." Nato: "PING gateway.local (192.168.1.201) 56(84) bytes of data. 64 bytes from 192.168.1.201 (192.168.1.201): icmp_seq=1 ttl=255 time=0.648 ms. 64 bytes from 192.168.1.201 (192.168.1.201): icmp_seq=2 ttl=255 time=0.747 ms." Nato: "--- gateway.local ping statistics --- 2 packets transmitted, 2 received, 0% packet loss, time 1002ms. rtt min/avg/max/mdev = 0.648/0.697/0.747/0.049 ms". Gumb spodaj desno: "Zapri".
5.4 Napredne nastavitve
Napredne nastavitve so neobvezne in so odvisne od potreb lokacije, kjer je nameščen Reduxi Controller. Ko jih končate, spodaj desno pritisnite Done.
Besedilni opis te slike
Posnetek zaslona čarovnika za dodajanje naprave v Reduxi Configurator, 3. korak od 3 (Advanced settings). Vrstica napredka s tremi črnimi krogi 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktiven). Naslov: Advanced settings. Osem vprašanj da/ne, vsako s stikalom, ki je izklopljeno, in majhnim namigom o privzeti vrednosti na desni: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (zadnje vprašanje, majhno besedilo; Default: No). Spodnja vrstica treh spustnih menijev: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Gumba: Back (levo) in temen gumb desno (oznaka je majhna, piše Done).
6 Preverite meritve
6.1 Zadnje meritve
Ko je komunikacija vzpostavljena, kot dodaten test preverite vrednosti na napravi. Na začetnem zaslonu odprite izbiro naprave in v drevesni strukturi izberite novo toplotno črpalko.
Besedilni opis te slike
Posnetek zaslona strani naprave Reduxi za toplotno črpalko, zavihek Last measurements (zavihki: Last measurements, Analysis, Archive; zgoraj desno spustni seznam in ikona za osvežitev). Zgornje ploščice: "Control type" z gumboma Auto (temen) in Manual (poudarjen turkizno, izbran); druga ploščica z vrsto štirih majhnih gumbov, eden je poudarjen turkizno (majhna oznaka: Off.). Kartica "Current": tri vrednosti 0.55, 0.57, 0.59 (oznake faz in enote so majhne). Kartica "Power": tri vrednosti 0.4, 0.0, 0.4. Kartica "Energy": ena vrednost 78.7. Kartica "Other": vrstice z vrednostmi OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrednosti Voltage 246.00, 244.40, 246.30. Vsaka vrednost ima majhno časovno oznako.
6.2 Vklop upravljanja z Reduxi
Da napravo upravlja strategija, nastavite način upravljanja na Automatic. V ročnem načinu lahko preizkusite različna stanja toplotne črpalke.
Za največjo prilagodljivost in nižje stroške energije z dinamičnimi cenami in dinamičnimi tarifami določite strategijo, kot je opisano v Strategije za krmilnik Reduxi.
Ko napravo dodate in preverite vrednosti, jo lahko pregledujete in upravljate prek aplikacije Reduxi.
✓ Povzetek
Priprava (točki 1–2): Zberite Reduxi Controller, Reduxi Gateway s tokovnimi senzorji 3x30 in napajalnik. Gateway povežite v lokalno omrežje.
Toplotna črpalka Kronoterm (točka 3): Oba releja Gatewaya povežite s kontakti SG D5 in D8 (kontakta NO). Tokovne senzorje namestite na fazi L1, L2 in L3.
Dodajanje v Reduxi (točki 4–5): Prijavite se v spletni vmesnik Reduxi. Dodajte napravo kot HVAC, nastavite tokovne senzorje in stanja OFF, ECO, ON in BOOST ter zaženite Test communication.
Zagon (točka 6): Preverite zadnje meritve in nastavite način upravljanja na Automatic, da strategije upravljajo toplotno črpalko.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Stran Gatewaya se ne odpre | Najprej se povežite v brezžično omrežje Gateway. Če se pojavno okno ne prikaže, v brskalniku odprite http://gateway.local. Prijavite se z admin / admin. |
| Preizkus komunikacije ne uspe | Preverite, ali je Reduxi Gateway napajan (prva lučka od zgoraj sveti zeleno) in ali je v istem lokalnem omrežju kot Reduxi Controller. Preverite, ali se je prvi del komunikacijskega kanala izpolnil samodejno. |
| Toplotna črpalka ne prikazuje vrednosti moči | Preverite, ali vsak tokovni senzor objema eno fazo (L1, L2, L3) in ali je pri vseh tokovnih senzorjih izbrano Auto detect from gateway. |
| Toplotna črpalka se ne odziva na strategijo | Nastavite način upravljanja na Automatic. Preverite, ali sta releja povezana s kontaktoma NO: D5 zmanjša, D8 pa poveča delovanje toplotne črpalke. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
