SG kontakti omogočajo regulacijo toplotne črpalke s Reduxi Gateway relejskimi izhodi. S prožnostjo zmanjšamo strošek elektrike za 30%.

1. Vpostavitev povezave z Reduxi krmilnikom in Kronoterm roplotne črpalke

Za vspotavitev povezave med Reduxi krmilnikom in Kronoterm toplotno črpalko potrebujemo:

1. Reduxi Krmilnik
2. Reduxi Gateway s 3x30 tokovnimi senzorji

Za upravljanje toplotne črpalke je potrebno v Reduxi krmilnik dodati Reduxi Gateway napravo. Povezava lahko poteka brezžicno (WLAN) ali žično preko UTP kabla (LAN). Več o povezavi najdete na povezai Gateway to Controllert. Reduxi Gateway s 3x30 tokovnimi senzorji vsebuje tri tokovne senzorje s katerimi objamemo fazne vodnike toplotne črpalke in dva relejska izhoda, ki ju fizično povežemo na SG ready kontakte toplotne črpalke.

Simbolična slika celotne povezave od krmilnika do toplotne črpalke:

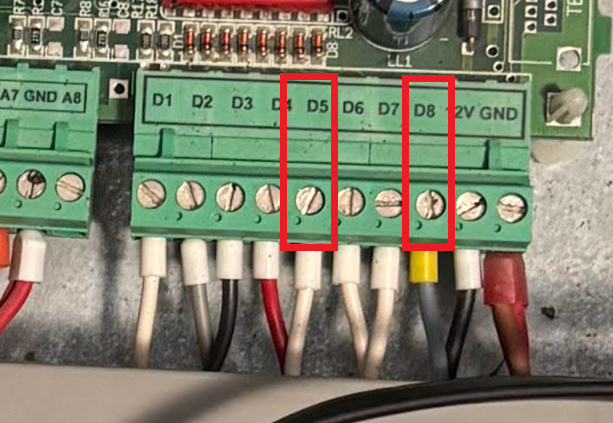

Za fizično povezavo relejev na toplotni črpalki je potrebno preveriti kje na vezju toplotne črpalke se nahajajo SG kontakti. Spodnja slika prikazuje primer SG kontaktov toplotne črpalke Kronoterm.

SG kontakt na digitalnem vhodu D5 je namenjen za zmanjšanje delovanja toplotne črpalke.

SG kontakt na digitalnem vhodu D8 je namenjen za povečanje delovanja toplotne črpalke.

2. Povezava Reduxi Gateway v lokalno internetno omrežje

• Priklopite AC-DC adapter v Reduxi Gateway in nato vklopite adapter v električno omrežje. Prva LED lučka od zgoraj mora začeti svetiti zeleno.
• Pojdite v mrežne nastavitve vaših WiFi omrežij na vaši mobilni napravi ali računalniku in se povežite na brezžično omrežje "Gateway".
• Če se samodejno ne prikaže pojavno okno, odprite brskalnik in pojdite na http://gateway.local
• Uporabite uporabniško ime "admin" in geslo "admin" za prijavo.
• Nastavite žično ali brezžično omrežje in povežite Reduxi s svojim lokalnim omrežjem (priporočamo, da nastavite statični naslov IP).
  • Nastavite žično omrežje, če za povezavo z lokalnim omrežjem uporabljate ethernetni kabel.
  • V kolikor za povezavo z lokalnim omrežjem uporabljate omrežje WiFi, nastavite brezžično omrežje.
• Kliknite »shrani« in se sedaj povežite s svojim mobilnim telefonom ali računalnikom v isto žično ali brezžično lokalno omrežje, kot ste pred tem povezali Reduxi Gateway.
• Reduxi krmilnik mora biti pred tem že priključen in povezan v lokalno internetno omrežje (Reduxi Krmilnik).
• Sledite naslednjim poglavjem glede povezave relejskih izhodov in namestitve tokovnih senzorjev.

3. Vezava relejev Reduxi gatewaya do SG kontaktov

Relejske izhode iz Reduxi gatewaya vežemo na SG kontakte, kot prikazuje simbolična slika spodaj.

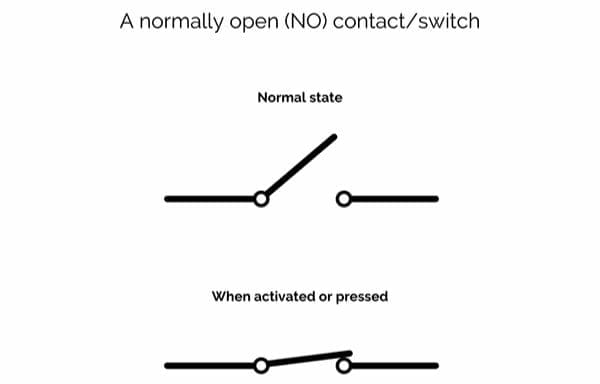

Opozorilo: Reduxi Gateway naprava omogoča uporabo relejskih izhodov, ki so stalno sklenjeni "Noramlly Closed - NC" ali razklenjeni "Normally Opened - NO", kjer v primeru toplotne črpalke Kronoterm uporabimo NO kontakte.

4. Tokovni senzorji Reduxi Gateway

Tokovne senzorje uporabimo za nadzor pretoka električne energije toplotne črpalke, kjer v realnem času merimo moč delovanja toplotne črpalke. Tokovni senzorji so vključeni v kompletu z Reduxi Gateway napravo in jih priključimo v tri vhode za vsako fazo, kakor je prikazano na spodnji sliki.

Tokovni senzorj objame posamezno fazo (L1, L2, L3) toplotne črpalke, slika spodaj:

5. Dodajanje toplotne črpalke, kot nove naprave preko Reduxi konfiguratorja.

Za dodajanje nove toplotne črpalke, oziroma urejanje že obstoječe so podani sledeči koraki, za katere je podana posamična točka.

5.1 Dodajanje naprave

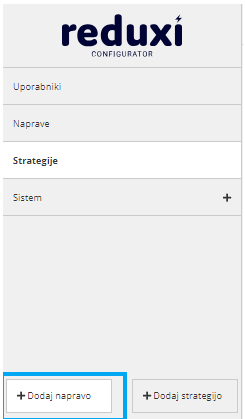

Vpišite se lokalno v Reduxi configurator aplikacijo na krmilniku in stisnite gumb "Dodaj napravo".

5.2 Izberite napravo, ki bi jo radi dodali (osnovne nastavitve)

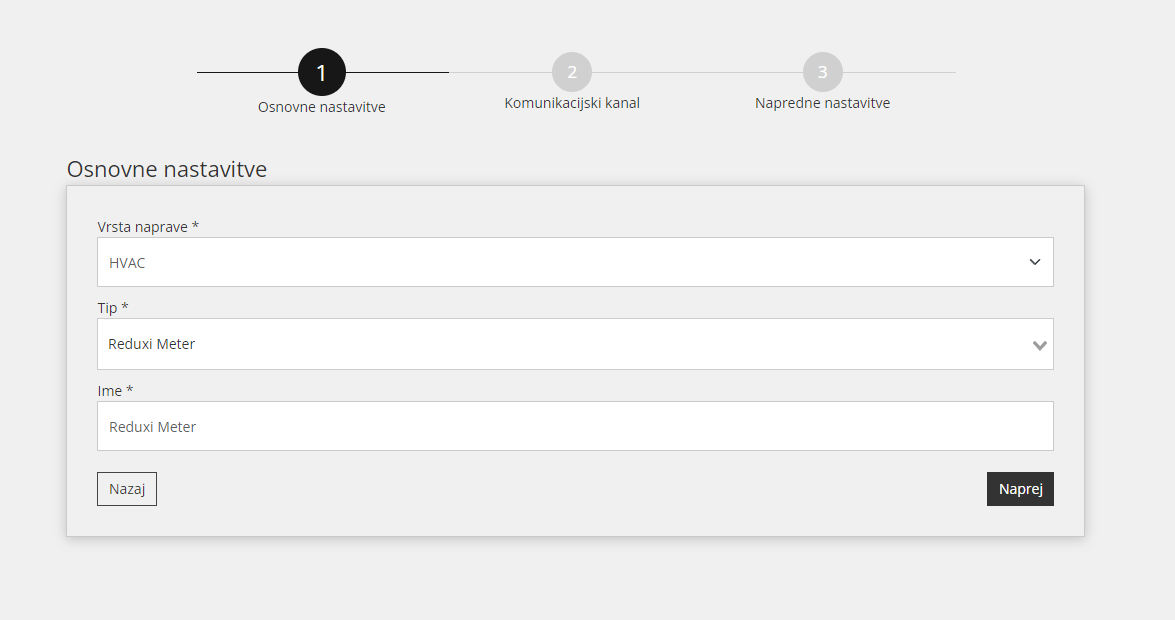

V prvem koraku izberite osnovne parametre naprave, ki jo želite dodati:

• Vrsta naprave: HVAC,
• Tip: Reduxi Meter,
• Ime: Določite ime naprave.

5.3 Komunikacijski kanal

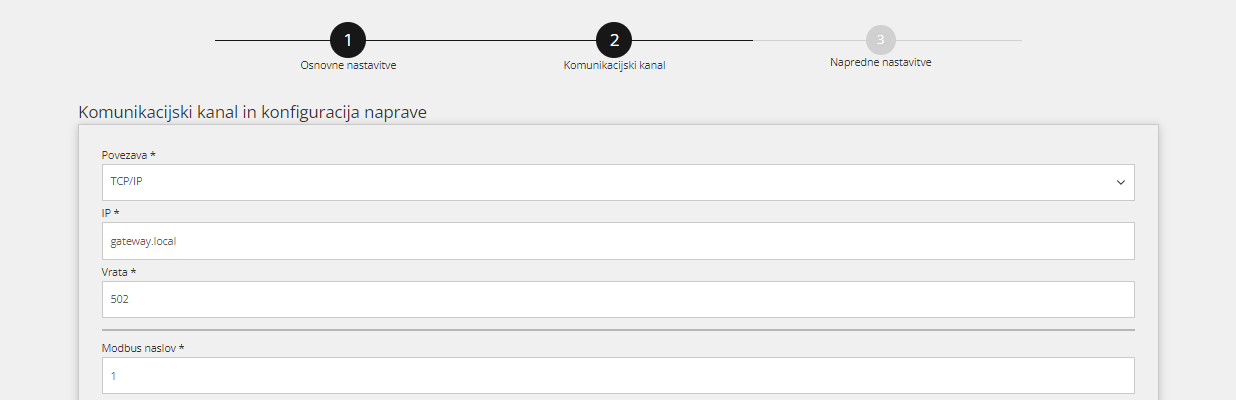

Prvi del komunikacijskega kanala se navezuje na povezovanje proti Reduxi Gateway napravi. Izpolnite polja kakor je prikazano na spodnji sliki (avtomatično izpolnjena polja).

Razlaga posamezne nastavitve drugega dela komunikacijske kanala:

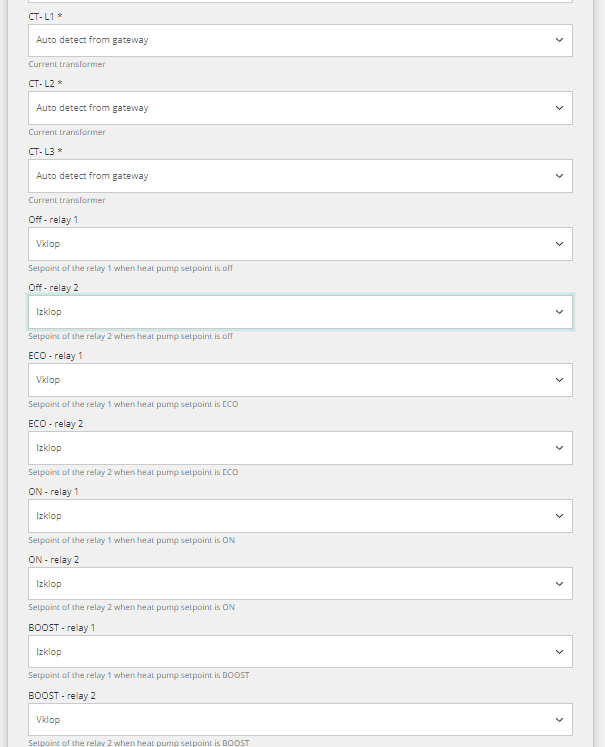

Drugi del komunikacijskega kanal se navezuje na nastavitve tokovnih senzorjev Reduxi Gateway naprave, kjer izberemo, da se le-te avtomatsko nastavijo ("Auto detect from gateway"), kot so nastavljeni na Reduxi Gateway napravi.

Nato nastavimo še stanja OFF, ECO, ON in BOOST, ki jih definiramo s stanji relejev na Reduxi Gateway napravi. Definirati moramo 4 različne kombinacije oz. 8 različnih nastavitev postavitve relejev.

5.4 Test komunikacije

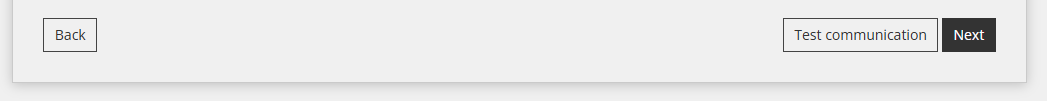

Test komunikacije se izvede s pomočjo gumba Test komunikacije, ki se nahaja na spodnji desni strani po vseh poljih parametrov komunikacijskega kanala.

Test komunikacije lahko vrne dva odgovora:

1. Komunikacija deluje pravilno, slika spodaj:

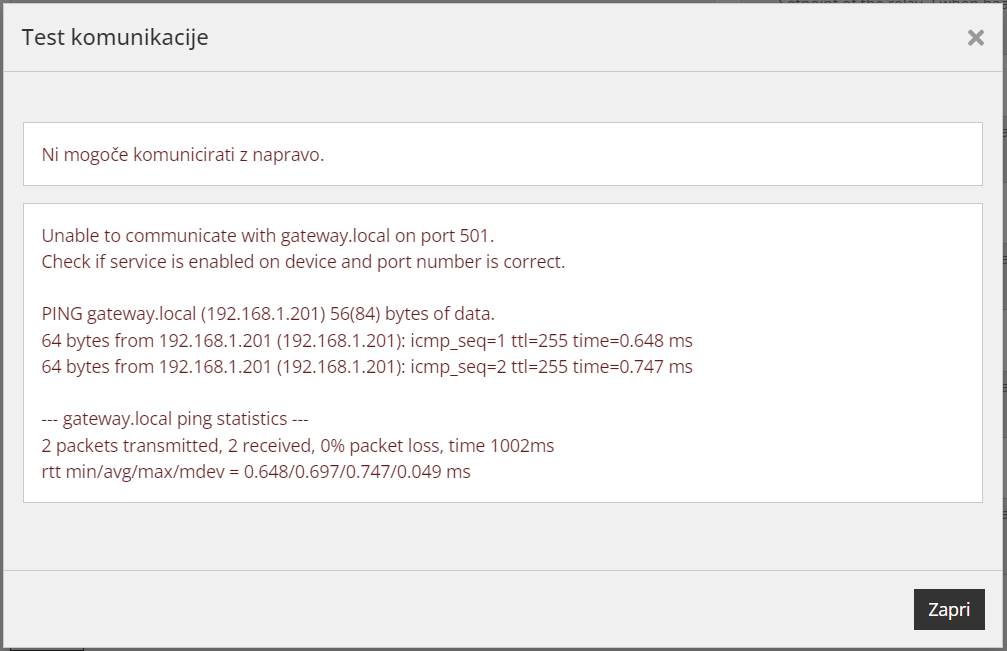

2. Komunikacija ne deluje pravilno, slika spodaj:

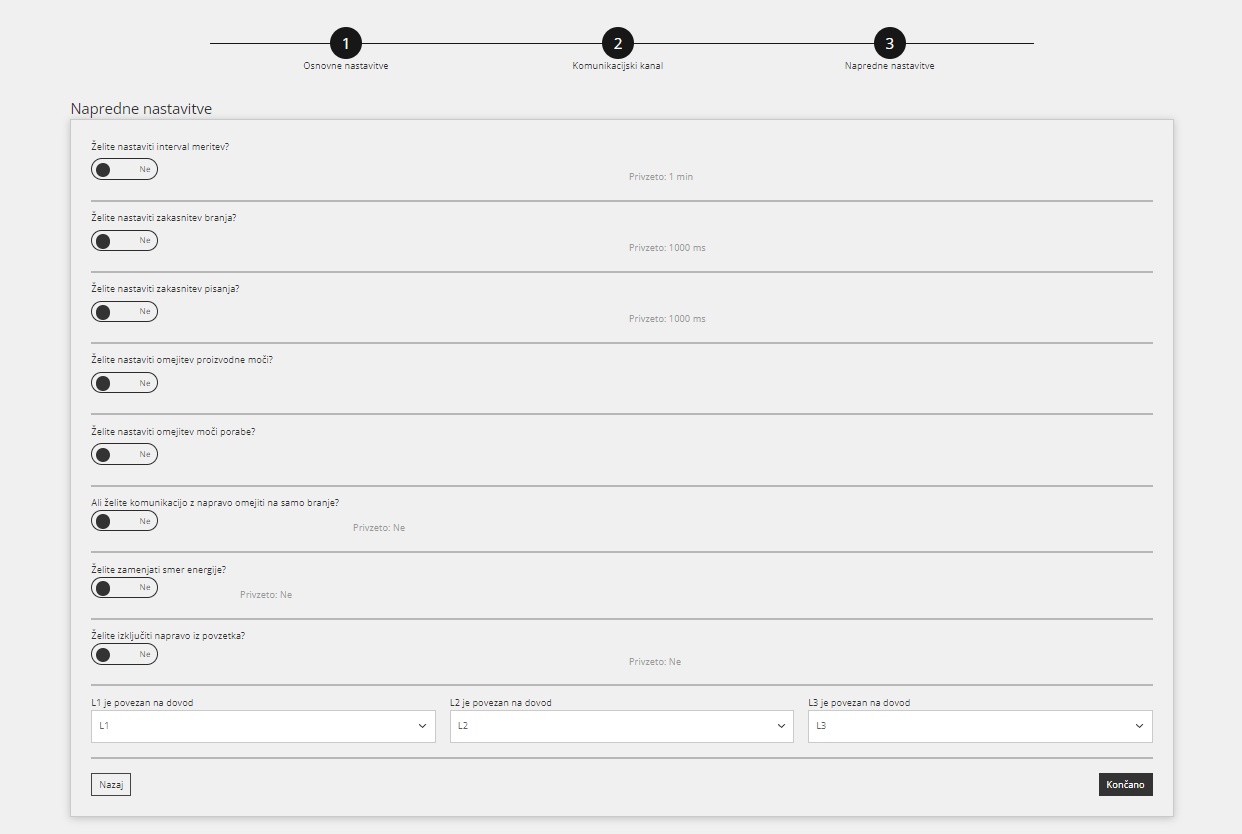

5.5 Napredne nastavitve

Napredna nastavitev je poljubna in je odvisna od specifičnih potreb lokacije, kjer se priključuje Reduxi krmilnik, po končanju vseh nastavitev, pritisnite "Končaj" gumb na spodnji desni strani.

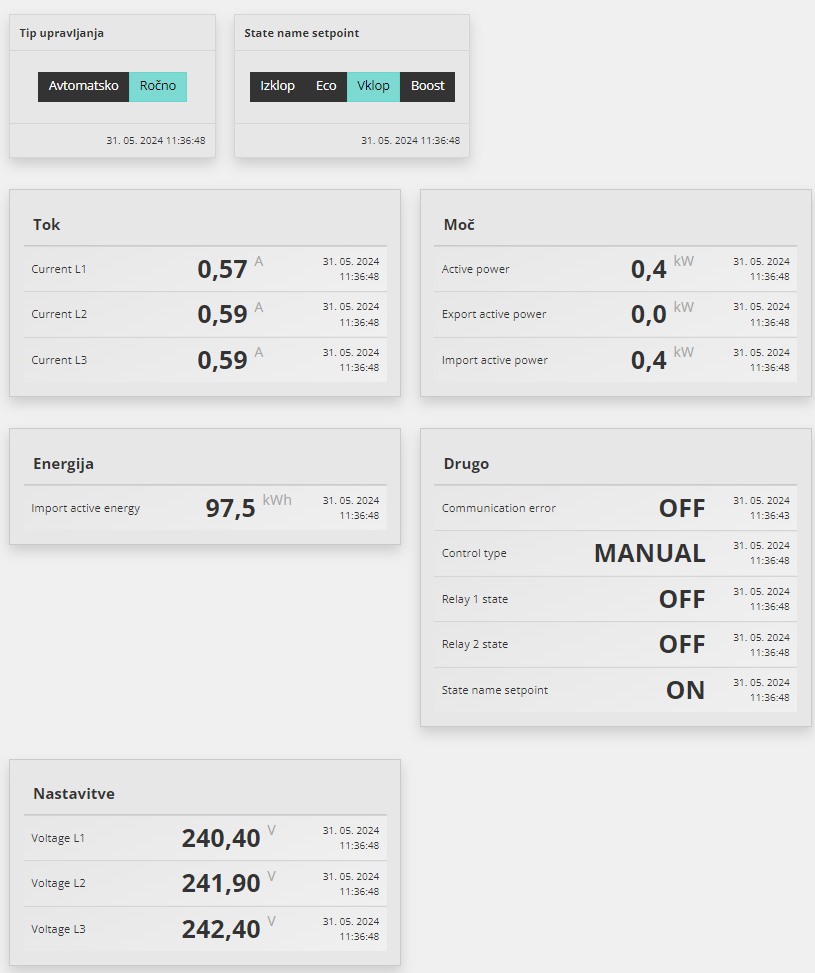

5.6 Pregled merilnih podatkov

Po uspešni vzpostavitvi komunikacije do naprave, lahko kot dodatni test preverimo vrednosti na napravi. To se izvede s klikom na gumb "Naprave" na domači strani, kjer izberemo novo dodano napravo v drevesni strukturi.

V kolikor želimo, da z napravo upravlja strategija mora biti način upravljanja obvezno nastavljen "Avtomatsko" v kolikor pa prestavimo v ročni način pa lahko testiramo delovanje različnih stanj.

Po uspešnem dodajanju naprave in preverbi vrednosti, lahko pregled in krmiljenje naprave izvajamo preko aplikacije Reduxi.
