Reduxi Gateway ponuja dva priključka RS-485 in tri vhode za tokovne senzorje. Reduxi Gateway lahko zniža strošek elektrike za 30%.

1. Predstavitev Reduxi Gateway naprave

Reduxi Gateway napravo lahko uporabljamo kot merilno napravo z uporabo tokovnih senzorjev, kot napravo za nadzor s pomočjo povezove na "Smart Grid" kontakte, ali kot naprava za pretvorbo signala RS485 v TCP/IP.

Reduxi Gateway naprava služi kot pomožna naprava Reduxi krmilniku, ki igra vlogo glavne logične enote za krmiljenje. Reduxi Gateway naparava ponuja dva RS485 vhoda ("porta"), tri vhode za tokovne senzorje in dva reljeska izhoda. Reduxi Gateway napravo je mogoče povezati v lokalno omrežjem z uporabo Ethernet kabla, ozirom brežično s povezavno na ("WiFi"). Z uporabo Reduxi Gateway naprave lahko signal RS485 pretvorite v TCP/IP, s to funkcionalnostjo postanejo straješe naprave, ki ne podpirajo TCP/IP protokola dostopne v lokalni mreži (LAN, WLAN). Pretvorba v TCP/IP imam dodatano prednost v primeru, ko je napeljevanje komunikacijskih kablov do naprave, ki jo želimo meriti, preveč zapleteno. Namesto tega se Reduxi Gateway napravo postavi blizu merjene naprave, na katero se Reduxi Gateway naprava  poveže preko RS485 kontaktov, komuniciranje z Reduxi krmilnikom se izvajala preko TCP/IP na lokani mreži.

Z uporabo tokovnih senzorjev lahko Reduxi Gateway napravo uporabljate kot merilnik električne energije za izbrano merjeno napravo, tako da tokovni senzorji "objemanejo" fazne vodnike, s čem se izmeri posmezni električni tok vodnika. Reduxi Gateway naprava meri eletrični tok (absolutna vrednost, brez poznavanja smeri toka) in uporablja 230V kot privzeto napetost, oziroma pridobi posamezno fazno napestost preko Reduxi krmilnika na katerega je povezanan naprava, ki omogoča mertive faznih napetosti.

Preko relejski izhodov Reduxi Gateway naprave je omogočena ON/OFF regulacijo priključenih naprav, kar pomeni da jih Reduxi Gateway naprava izključi oziroma vključi. Ena izmed možnih uporab Reduxi Gateway naprave je povezava na tako imenovane "Smart grid" oziroma "EVU" kontakte, kjer s spreminjanjem stanj relejski izhodovo krmilite toplotne črpalke za zmanjševanjem ali povečevanjem rabe energije. Enako se lahko spreminjanje stanj relejski izhov Reduxi Gateway naprave, uporablja tudi za druge aplikacije, kjer je omogčena osnovna ON/OFF regulacija naprave.

Dostop do uporabniških navodil je na voljo: Uporabniška navodila Reduxi Gateway



1.1 Indikacijske lučke Reduxi Gateway naprave

Za hiter pregled v katerem stanju se nahaja Reduxi Gateway naprava, so za ta namen omogočene lučke za indikacijo:

Razlaga vsake luči:

• LED 1:
  • zelena = napajanje vklopljeno
  • modra = povezana z internetom
  • rdeča = napaka, bela = posodobitev/ponastavitev

• LED 2:
  • zelena utripa = branje na vhodu ("PORT") 1
  • modro utripa = pisanje na vhodu ("PORT") 1

• LED 3:
  • zelena utripa = branje na vhodu ("PORT") 2
  • modro utripa = pisanjena vhodu ("PORT") 2

• LED 3:
  • rumena = Modbus komunikacija

• LED 4:
  • zelena = rele 1 VKLOP,
  • modra = rele 2 VKLOP,
  • turkizna = rele 1 in rele 2 VKLOP

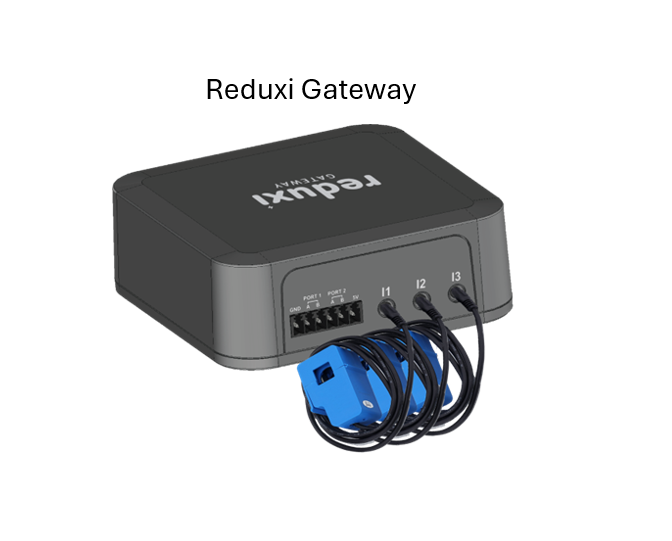

Simbolična slika Reduxi Gateway naprave:

2. Prva povezava z Reduxi Gatway napravo

Reduxi Gateway naprava ponuja dve možnosti prve povezave, prav izmed možnosti je povezava z UTP kablom neposredno v mrežo (LAN), ter druga možnost povezave na "Access point" lastno WiFi omrežje Reduxi Gateway naprave.



2.1 Žična povezava z UTP kablom (LAN)

Fizično povežite Reduxi Gateway napravo s pomočjo UTP kabla v lokalno omrežje (LAN) na "switch" ali "router". Poskrbite, da predhodno napravo Reduxi Gateway priključite na napajalnik, ki je kot osnovni del dobave vključen v sklop Reduxi Gateway naprave. Po uspešni povezavi se v vam v privzetem brskalniku prikaže Redxi Gatawaye konfigurator, v primer da se ne, sledite navodilom iz točke 2.3 Povezava s konfiguratorjem Reduxi Gateway naprave.

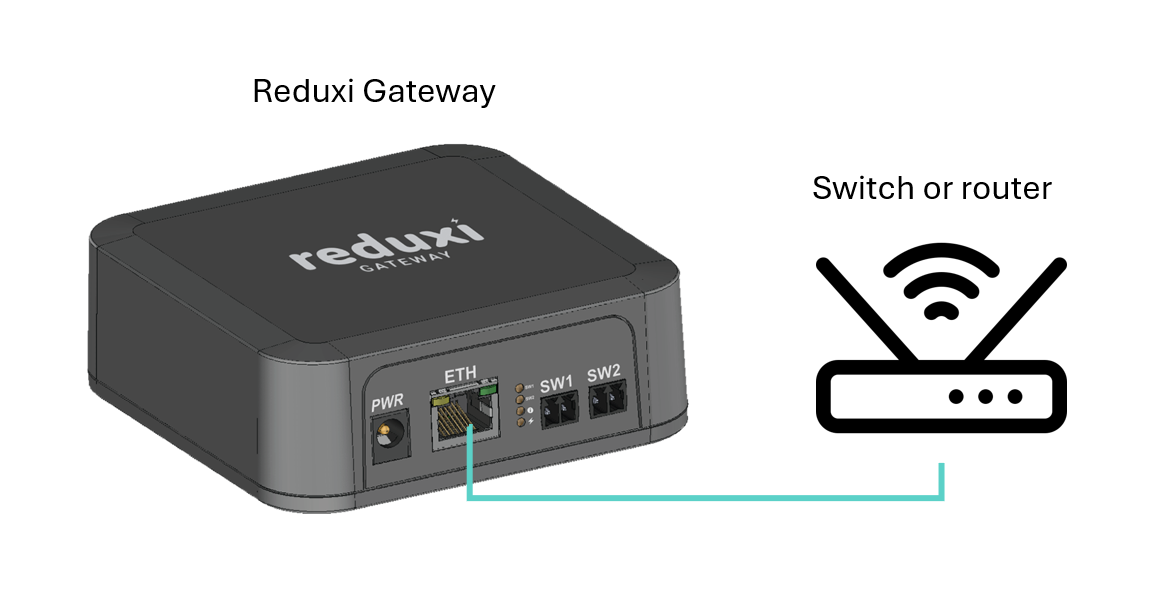

Simbolična slika prikazuje povezavo Reduxi Gateway naprave do "switch"-a ali "router"-a:

2.2 Brezžično povezava na "WiFi"

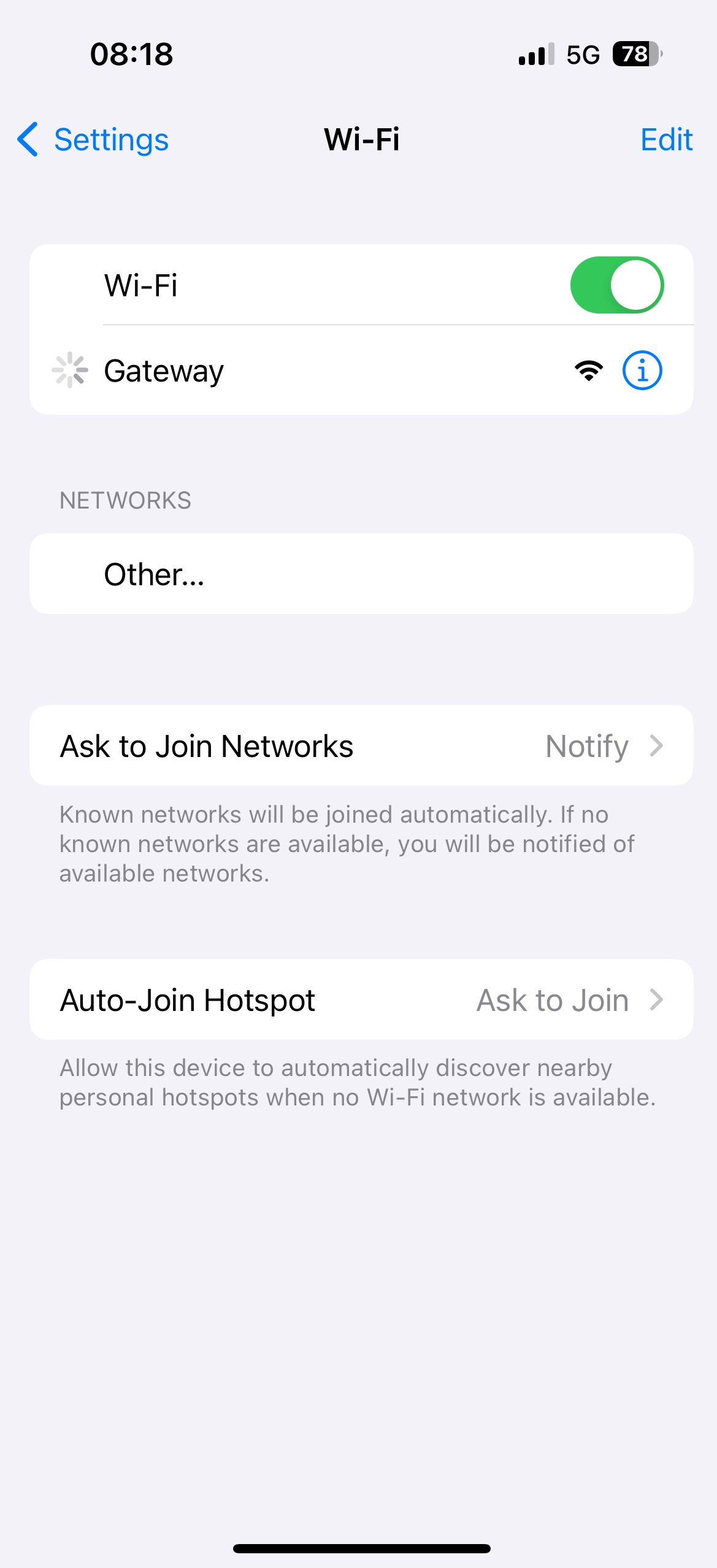

Za povezavo na "Access point" lastno WiFi omrežje Reduxi Gateway naprave, uporabite vaš pametni telefon oziroma računalnalnik in preverite razpoložljivost brezičnih omrežji.

WiFi omrežje Reduxi Gateway naprave se imenuje ("SSID") "GATEWAY", na katera se lahko povežete brez gesla. Po uspešni povezavi se vam v privzetem brskalniku prikaže Redxi Gatawaye konfigurator, v primer da se ne, sledite navodilom iz točke 2.3 Povezava s konfiguratorjem Reduxi Gateway naprave.



2.3 Povezava s konfiguratorjem Reduxi Gateway naprave

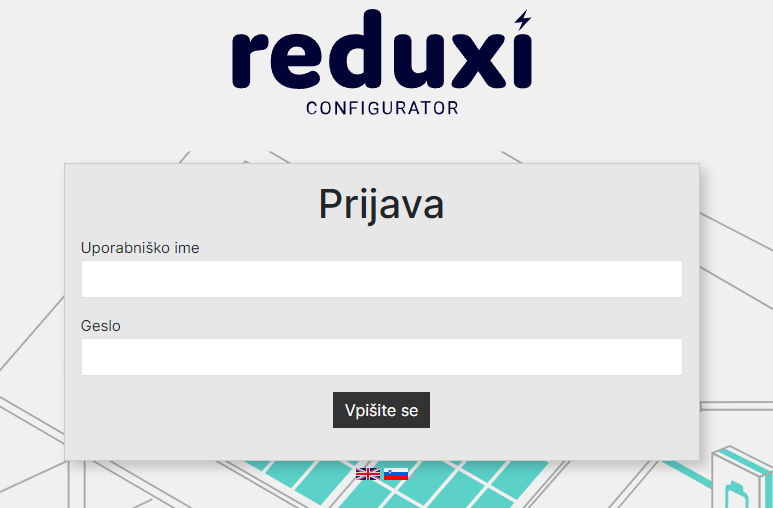

Ko se povežete z omrežjem (LAN,WLAN), se samodejno odpre ("pojavno okno") konfigurator Reduxi Gateway naprave v vašem privzetem brskalniku, v primeru da se ne prikaže, odprite brskalnik in vnesite naslednji URL: http://gateway.local , če konfigurator še vedno ni dosegljiv, preverite internetno povezavo. Ko se vam odpre konfigurator Reduxi Gateway naprave, so dostopni podatki sledeči:

Uporabniško ime: admin

Geslo: admin



2.3.1 Konfiguracija žične povezave (LAN)

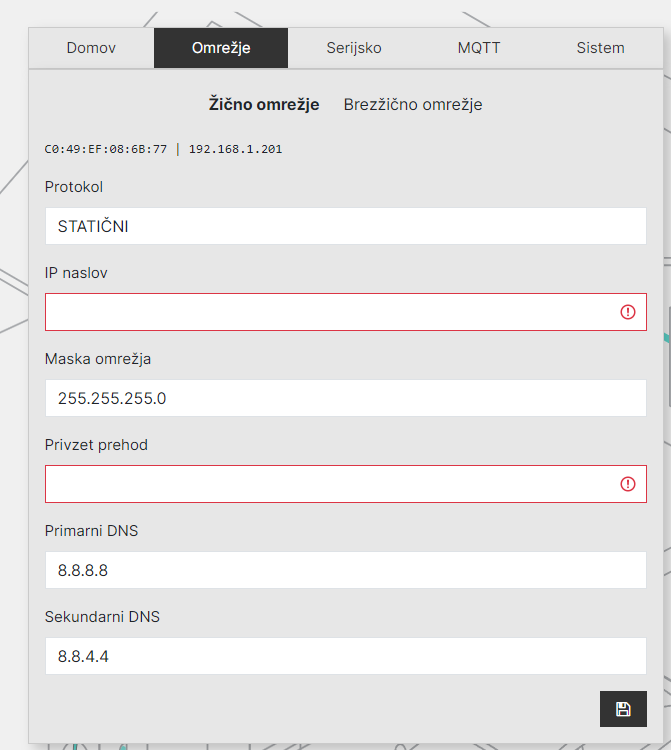

Ker je protokol DHCP za dodeljevanje IP-ja Reduxi Gateway naprave nastavljen kot privzeti protokol, močno priporočamo nastavitev statičnega IP-ja naprave. Pojdite na Omrežje/Žično omrežje izberite protokol na STATIČNi ter nastavite druge parametre:

• IP naslov: nastavite IP,
• Omrežna maska: nastavite omrežno masko (običajno 255.255.255.0),
• Privzeti prehod: nastavite omrežni prehod ("Gateway") (če je potrebno),
• Primarni DNS: nastavite svoj DNS (če je potrebno),
• Sekundarni DNS: nastavite svoj DNS (če je potrebno),
• Pod vsemi nastavitvami kliknite gumb »Shrani«.



2.3.2 Konfiguracija brezžične povezave (WLAN)

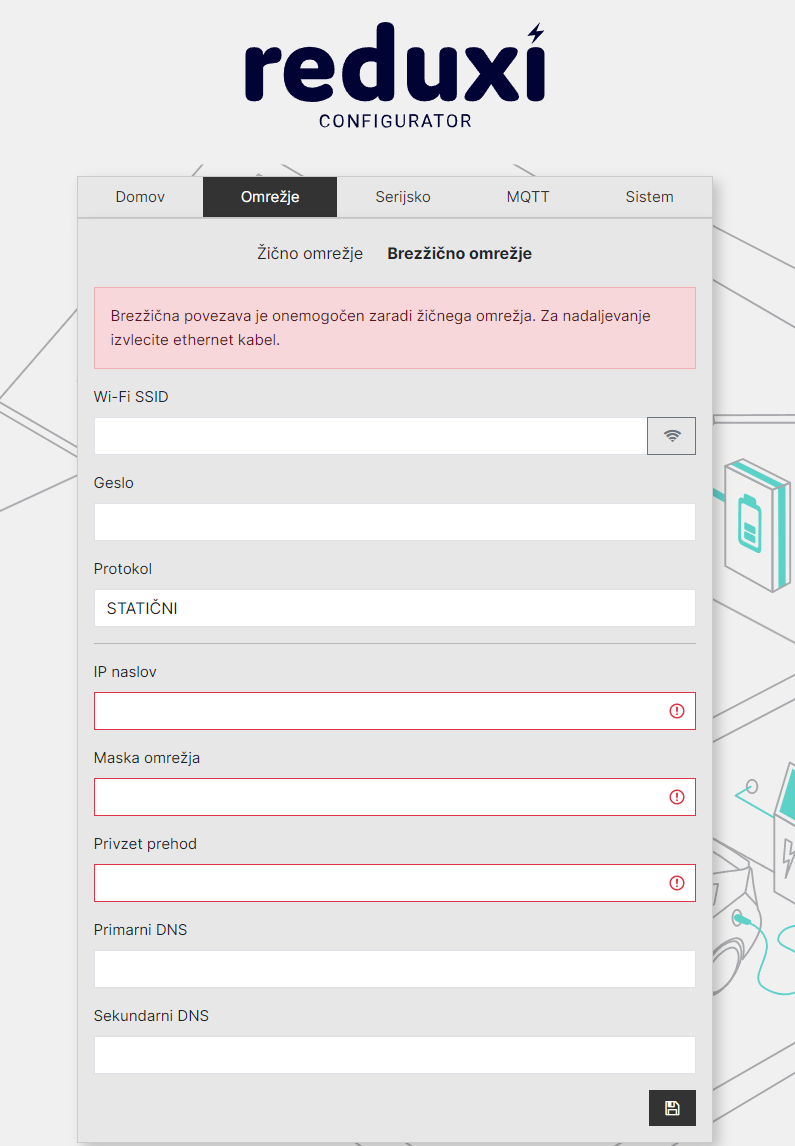

Izpolnite potrebne informacije o lokalnem omrežju WiFi, ki bo kot privzeto prednostno omrežje za Reduxi Gateway napravo. Pregled omrežji se izvede s pomočjo znaka WiFi na desni strani. Ko izberete omrežje, vnesite geslo omrežja in se povežite.

Ker je protokol DHCP za dodeljevanje IP-ja Reduxi Gateway naprave nastavljen kot privzeti protokol, močno priporočamo nastavitev statičnega IP-ja naprave. Pojdite na Omrežje/Brezžično omrežje izberite protokol na STATIČNi ter nastavite druge parametre:

• IP naslov: nastavite IP,
• Omrežna maska: nastavite omrežno masko (običajno 255.255.255.0),
• Gateway: nastavite omrežni prehod (če je potrebno),
• Primarni DNS: nastavite svoj DNS (če je potrebno),
• Sekundarni DNS: nastavite svoj DNS (če je potrebno),
• Pod omrežnimi nastavitvami kliknite gumb »Shrani«.



2.3.3 Domača stran Reduxi Gateway naprave

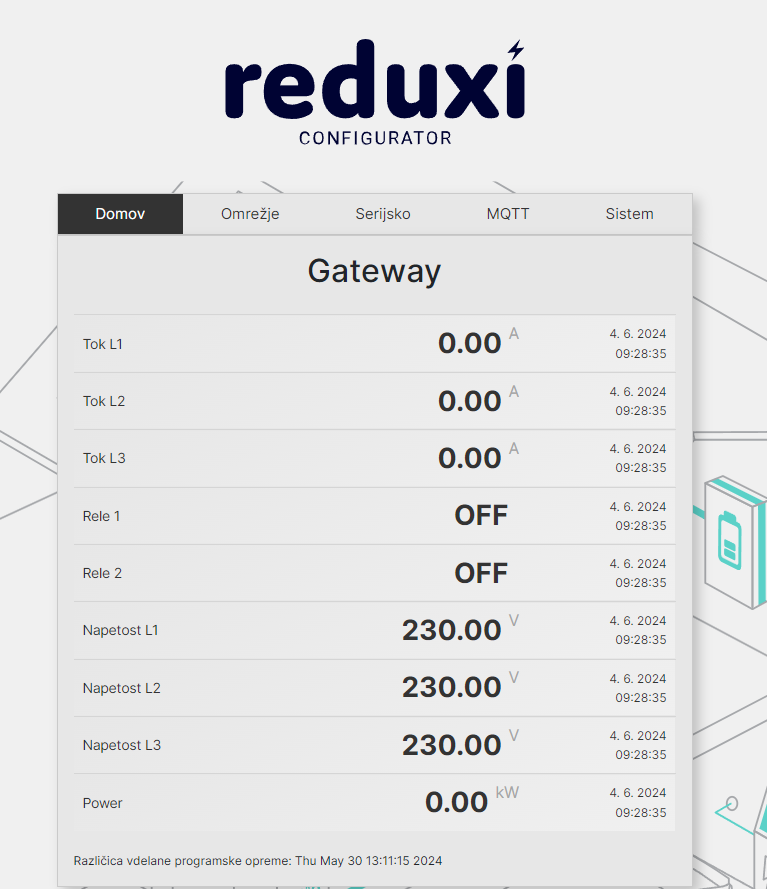

Po vpisu v Reduxi Gateway konfigurator se odpre domača stran, kjer so na voljo podatki za tokove posamezne faze, napetosti po fazah (podatke se prenašajo iz Reduxi krmilnika) ter moč s katero deluje naprava.

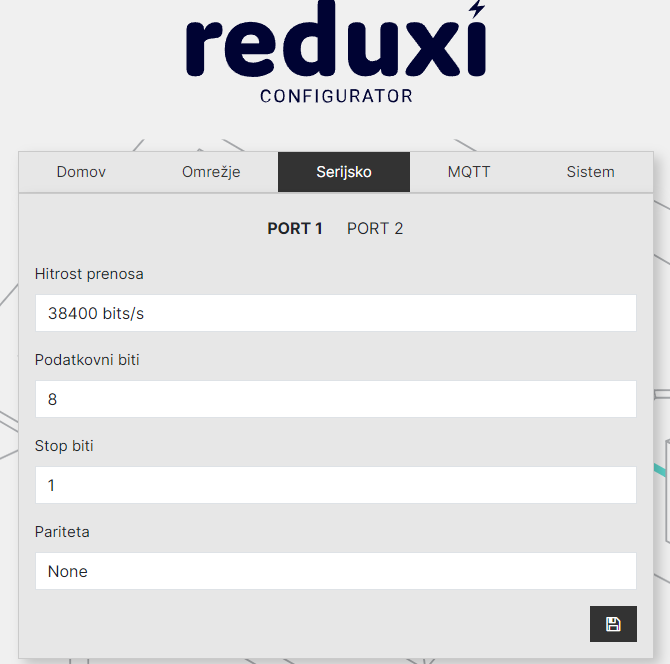

2.3.4 Reduxi Gateway nastavitve serijskega vhoda

V primeru da se uporabljata vhoda ("porta") za serijsko povezavo RS485, je potrebno nastaviti serijske nastavitve, ki so sledeče:

• Hirtrost prenosa: nastavite hitrost branja,
• Podatkovni biti: nastavite število podatkovnih bitov,
• Stop biti: nastavite število stop bitov,
• Pariteta: nastavite pariteto.
• po vseh serijskih nastavitvah kliknete gumb "Shrani" desno spodaj.



2.3.5 Reduxi Gateway naprava "MQTT" nastavitve

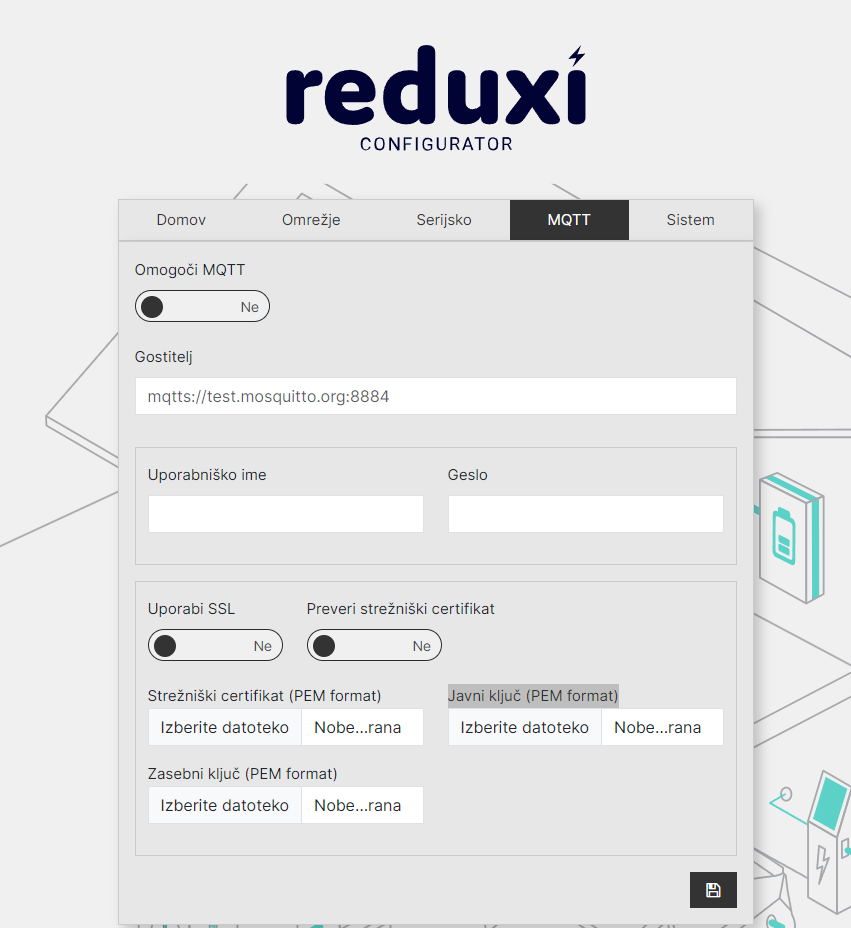

Reduxi Gateway naprava omogoča konfiguracijo ter branje podatkov s pomočjo MQTT posrednika ("broker") na katerega se naprava poveže. Za uspešno komunikacijo do MQTT posrednika ("broker") je potrebno izpolniti sledeče podatke:

• Omogoči MQTT: Da/Ne, izberemo Da,
• Gostitelj: vnesemo URL, kjer se nahaja posrednik ("broker"),
• Uporabniško ime in geslo: Vnesite uporabniško ime in geslo s katerim se prijavljate na URL posrednika ("broker"),
• Uporabi SSL: za primer uporabe SSL-ja,
• Preveri strežniški certifikat: za primer uporabe strežniškega certifikata,
• Strežniški certifikat (PEM format): izbirite datoteko za strežniški certifikat,
• Zasebni ključ (PEM format): izbirite datoteko za strežniški certifikat,
• Javni ključ (PEM format): izbirite datoteko za javni ključ,
• po vseh MQTT nastavitvah kliknete gumb "Shrani" desno spodaj.

Navodila za uporab MQTT posrednika ("broker") so na voljo na naslovu MQTT navodila.



2.3.6 Sistemske nastavitve Reduxi Gateway naprave

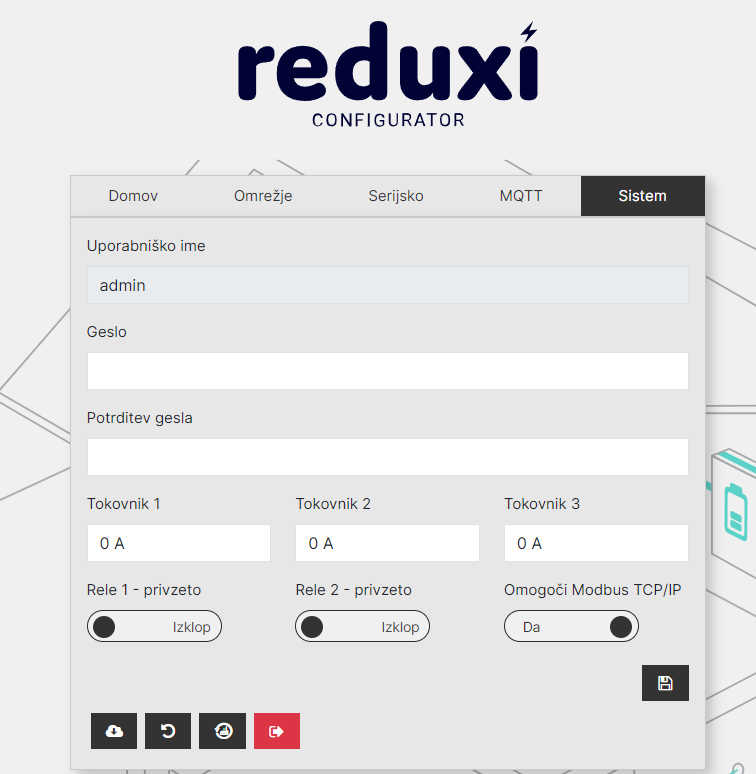

Pri sistemski nastavitvah so podane naslednje opcije:

• Uporabniško ime: ni moč spreminjati,
• Geslo: vnesite novo geslo,
• Potrditev gesla: ponovno vnesite novo geslo,
• Tokovni 1/2/3: določite tokovno razmerje tokovnega senzorja,
• Rele 1/2 - privzeto: določite privzeta položaja relejov,
• Omogoči Modbus TCP/IP:  v primeru branja na vhodih RS485 je potrebno vključiti Modbus TCP/IP,
• po vseh sistemskih nastavitvah kliknete gumb "Shrani" desno spodaj.



3. Dodajte nove naprave (Reduxi Gateway) kot Reduxi meter z implementacijo tokovnikov ali z uporabo RS485

3.1 "Ping test" povezave med Reduxi Gateway napravo in Reduxi krmilnikom v (LAN,WLAN) omrežju

V primeru da sta obe napravi povezani v isto omrežje, je dobro izvesti test "ping test", da se zagotovi, ali Reduxi krmilnik dostopa do Reduxi Gateway naprave.

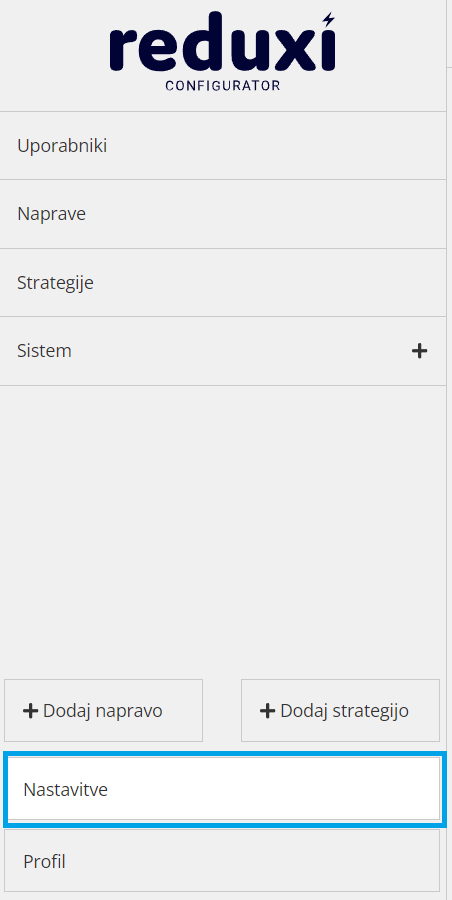

Prijavite se v aplikacijo Reduxi Configurator in kliknite na gumb "Nastavitve" spodaj levo na domači strani.

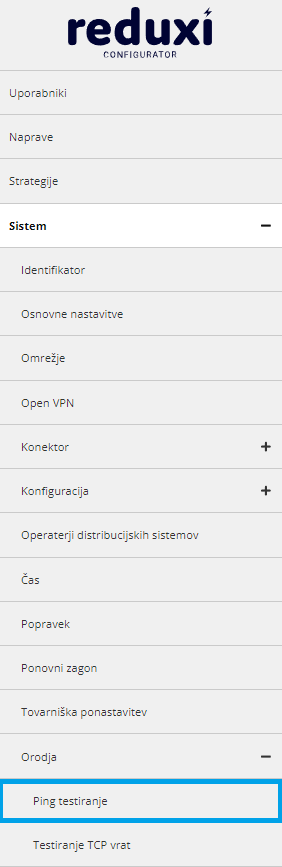

Za dostop do "Ping test"-a so potrebni trije dodatni koraki (kliki):

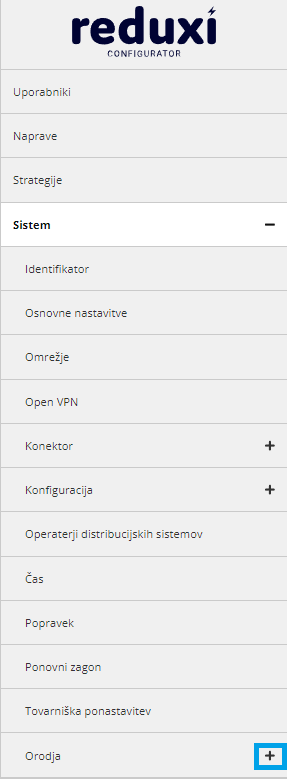

Korak ena: + znak Sistem; Korak dva: + znak Orodja; Korak tri : Ping test



"Ping test":

Za izvedbo ping samo vnesite IP za Reduxi Gateway naprave in kliknite gumb "Test".

Ping test ima lahko dva odziva:

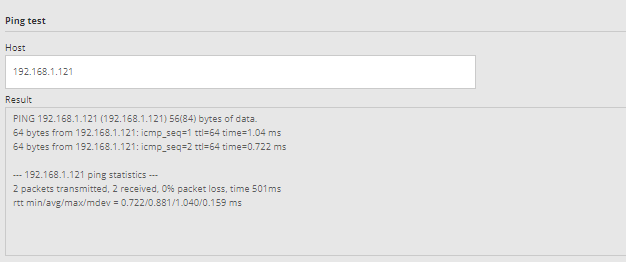

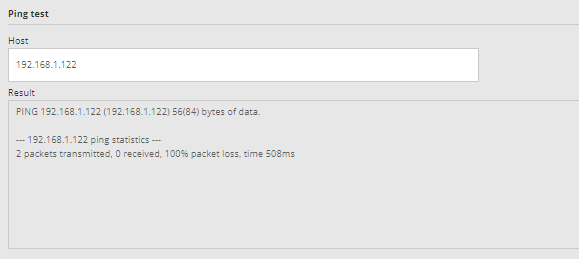

1. "Ping test" je uspešen:

1. "Ping test" ni uspel:



3.2 Reduxi Gateway naprava kot Reduxi meter

Primer dodajanja Reduxi Gateway naprave kot Reduxi merilnika lahko najdete na povezavi: Priklop Kronoterm toplotne črpalke z uporabo SG ready v poglavju 5, kjer Reduxi Gateway naprava služi kot merilnik pretoka električne energije toplotne črpalke. Releja Reduxi Gateway naprave v prikazanem primeru služita za krmiljenje toplotne črpalke in morata biti ustrezno nastavljena.



Nastavitve Modbus za primer Reduxi merilnika:

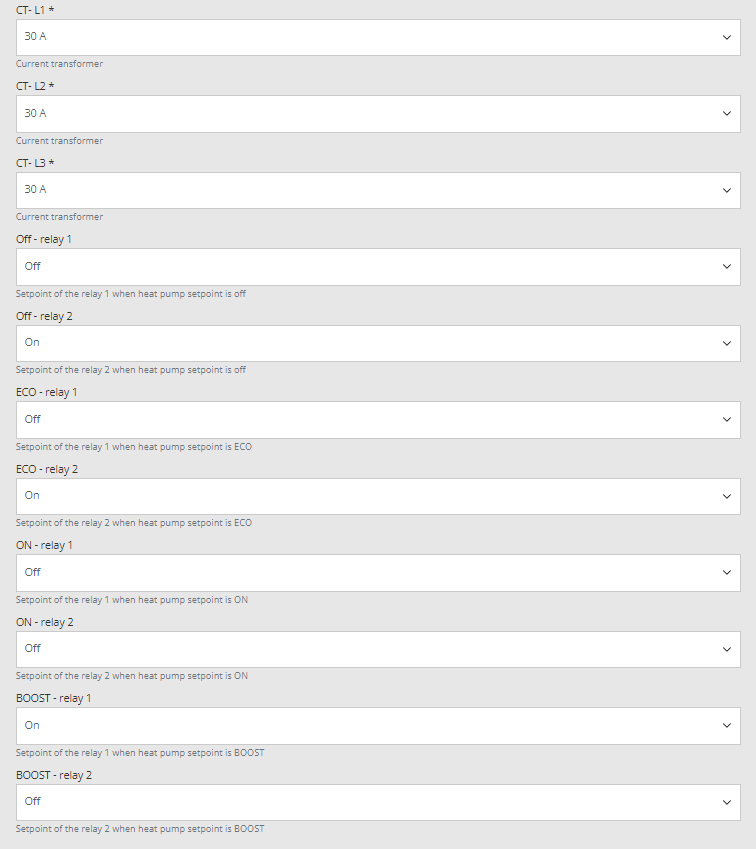

Nastavitve tokovnih senzorjev in releljski izhodov za Reduxi krmilnik:



3.3 Reduxi Gateway za uporabo RS485

V nasprotju s točko 3.2 se Reduxi Gateway napravo uporablja kot razširitev za Reduxi krmilnik, kateri omogoča dva nova RS485 priključka locirana na drugi lokaciji, kot Reduxi krmilnik. Pri tem mora biti zagotovljena internetna povezava med Reduxi krmilnikom in Reduxi Gateway napravo (2.1.3 Testiranje povezave med Reduxi Gateway in Reduxi Controller v LAN omrežju).

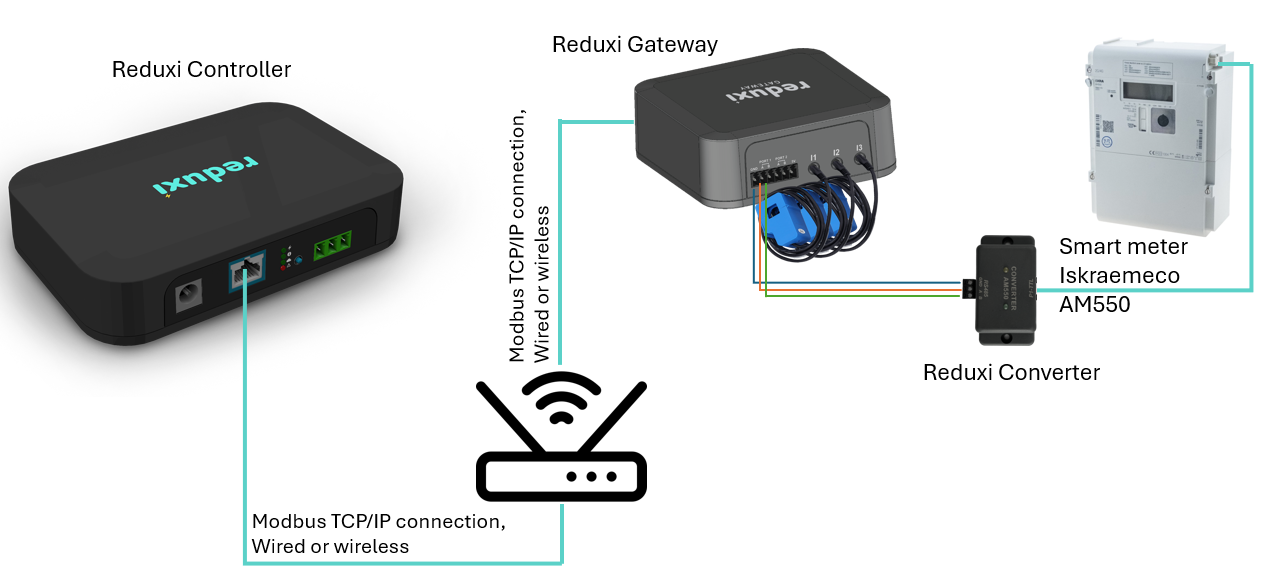

Primer prikazuje Reduxi Gateway napravo z izrabo RS485 vhoda za priključitev obračuskega števca Iskraemeco AM550: Kako dodati elektro števec Iskraemeco AM550?

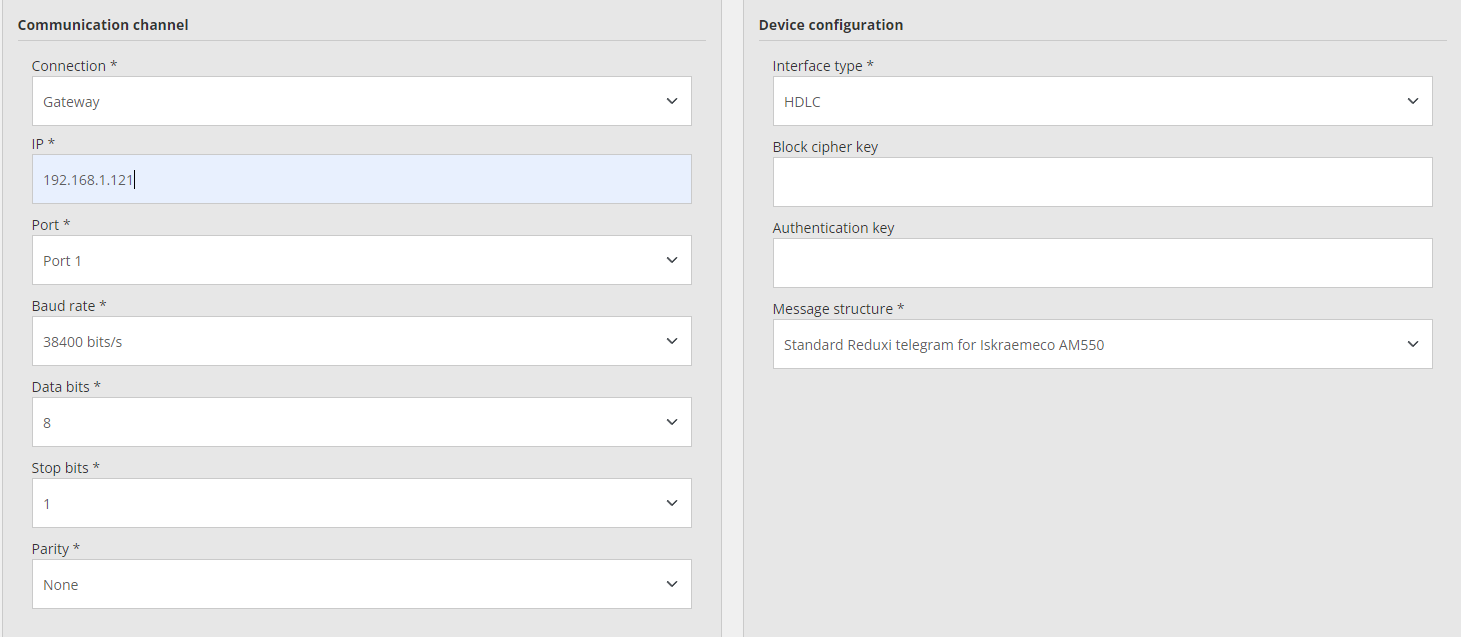

Nastavitve Modbus za primer Reduxi Gateway naprave z uporabo RS485 vhoda:

Po uspešnem dodajanju naprave in preverbi vrednosti, lahko pregled in krmiljenje naprave izvajamo preko aplikacije Reduxi.
