1. Uvod

Sistem Reduxi omogoča komunikacijo in nadzor razsmernika Huawei SUN2000. Komunikacija je omogočena preko protokola Modbus TCP/IP. Reduxi Controller in SmartLogger morata biti povezana v isto lokalno omrežje (LAN), da ima Controller dostop do SmartLoggerja in posledično do razsmernikov, ki so s SmartLoggerjem povezani s serijsko povezavo RS485.

Simbolična slika komunikacije med Reduxi Controllerjem in razsmernikom Huawei SUN2000.

2. Omrežne nastavitve Reduxi Controllerja

Informacije o povezovanju Reduxi Controllerja v omrežje (LAN ali WLAN) so na voljo na URL-ju: Reduxi Controller.

Ko je naprava povezana v omrežje, je priporočljivo nastaviti statični IP za Reduxi Controller. Ko je statični IP nastavljen, so na voljo natančne informacije o podomrežju, v katerem se nahaja Reduxi Controller.

3. Nastavitve dostopa/omrežja/konfiguracije Huawei SmartLogger prek kabla (LAN/WAN)

Ko je nastavitev omrežja na strani Reduxi Controllerja končana, je treba enak postopek opraviti za SmartLogger.

Če želite dostopati do vmesnika programske opreme SmartLogger, si oglejte navodila v uporabniškem priročniku SmartLogger ali če poznate lokalni IP naslov SmartLoggerja, uporabite ta IP naslov in ga odprite v brskalniku.

Ko ste prijavljeni v SmartLogger:

• Nastavite IP in masko SmartLoggerja, primer je podan za žično povezavo. Pod Ethernet2 nastavite IP in Subnet masko, slika spodaj:

• Nastavitve Modbus TCP/IP, kjer mora biti Link nastavljen na Omogoči (neomejeno) kot na sliki spodaj:

• Nastavitve Modbus TCP/IP, kjer nastavite:
  • Nastavitve povezave. Omogoči,
  • Način naslova: Logični naslov (mora biti nastavljen na logični!)
  • Naslov zapisovalnika: nastavite naslov logike SmartLoggerja,
  • Hitro načrtovanje: Onemogočeno.

Dodatne informacije (Pomembno!!!) --> Naslov zapisovalnika ne sme biti enak logičnemu naslovu katere koli naprave, povezane z zapisovalnikom!

Spodnja slika:

• Nastavitve vzdrževanja omogočajo pregled povezanih naprav ter prikaz stanja in parametrov vsake naprave, spodnja slika:

3.1 Nastavitve dostopa/omrežja/konfiguracije Huawei SmartLogger prek mobilnega telefona (aplikacija SUN2000)

Preden začnete, se prepričajte, da:

• SmartLogger S3000 je vklopljen.
• Vmesnik Wi‑Fi je aktiven.

Če omrežje Wi‑Fi ni vidno:

• Pritisnite gumb RST za 1–3 sekunde, da omogočite dostopno točko.

Na vaši mobilni napravi:

1. Odprite nastavitve Wi‑Fi.
2. Povežite se z dostopno točko SmartLogger:
   • Ime omrežja: Logger_SN
     (SN = serijska številka naprave)
   • Geslo:
     • Nat printed on the device label, ali
     • Privzeto: Changeme

Odprite eno od podprtih aplikacij:

• SUN2000 Aplikacija (na voljo v Huawei AppGallery), ali
• FusionSolar Aplikacija

Nato izberite:

• Zagon naprave (FusionSolar), ali
• Neposredna prijava (SUN2000)

Vnesite privzete poverilnice za prijavo:

• Uporabniško ime: installer
• Geslo: 00000a (privzeto)

4. Testiranje komunikacije med Reduxi Controller in SmartLogger

Za uspešno komunikacijo med Reduxi Controller in SmartLogger je treba izpolniti nekaj kriterijev.

Kriteriji:

• Reduxi Controller in SmartLogger morata biti v istem podomrežju, na primer, IP naslov Reduxi Controller je: 192.168.1.100, in IP naslov SmartLogger je: 192.168.1.101
• Krmilnik in SmartLogger ne potrebujeta biti v istem podomrežju, ta primer je veliko bolj zapleten in se običajno ne uporablja. Na strani pametnega beležnika (SmartLogger) in krmilnika (Controller) je treba odpreti požarne zidove, vsaj za nastavljene IP-naslove obeh naprav. Prav tako je treba pravilno omogočiti izjeme v požarnih zidovih za vrata. Ta možnost ni priporočljiva.
• Vrata 502 na strani pametnega beležnika (SmartLogger) morajo biti omogočena za komunikacijo Modbus TCP/IP, kar se izvede z omogočanjem Modbus TCP/IP v aplikaciji pametnega beležnika (SmartLogger).

• Če je med krmilnikom (Controller) in pametnim beležnikom (SmartLogger) še en požarni zid, je treba vrata 502 odpreti tudi na tem požarnem zidu.

4.1 Preizkus ping z Reduxi Controller na SmartLogger

Ko sta obe napravi povezani v isto omrežje, je mogoče izvesti "preizkus ping", da se zagotovi, da lahko Reduxi Controller dostopa do pametnega beležnika (SmartLogger) in da so izpolnjeni drugi pogoji iz prejšnje točke.

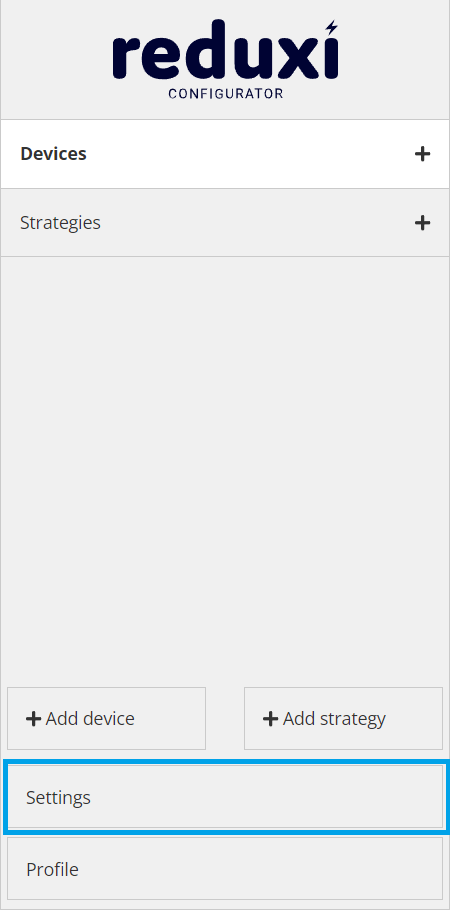

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

Za dostop do dodatne "preizkusne" funkcije v **treh korakih** (kliki) potrebujete:

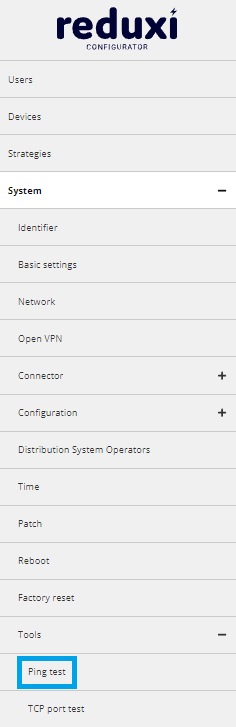

Kliknite eno: + znak Sistem; Kliknite dve: + znak Orodja; Kliknite tri: Ping test

Ping test:

Za izvedbo ping testa vnesite IP naslov Reduxi SmartLoggerja in kliknite gumb "Test".

Ping test ima lahko dva odziva:

1. Ping test je uspešen:

1. Ping test je neuspešen:

5. Dodajanje nove naprave (Huawei SUN2000)

Če želite dodati novo napravo (Huawei SUN2000) ali urediti obstoječo, so predstavljene naslednje točke.

5.1 Dodajanje nove naprave

Prijavite se v konfigurator Reduxi in pritisnite gumb "Dodaj napravo".

5.2 Izberite napravo, ki jo želite dodati (Osnovne nastavitve)

V prvem koraku izberite osnovne parametre naprave, ki jo želite dodati:

• Vrsta naprave: Sončna elektrarna,
• Tip: Huawei SUN2000,
• Ime: Določite ime naprave.

5.3 Komunikacijski kanal

Vnesite parametre za komunikacijo s SmartLoggerjem, ki so:

• Povezava: TCP/IP,
• IP: vnesite IP SmartLoggerja,
• Vrata: vedno 502,
• ID enote Modbus: vnesite logični naslov za nastavitev Modbus SmartLoggerja.

5.4 Test komunikacije

Pod vsemi nastavitvami v komunikacijskem kanalu je gumb "Preizkusi komunikacijo", ki se uporablja za izvedbo preizkusa.

Preizkus komunikacije lahko vrne dva odgovora:

1. Komunikacija deluje pravilno, slika spodaj:

2. Komunikacija ne deluje pravilno, slika spodaj:

5.5 Napredne nastavitve

Napredne nastavitve so poljubne in odvisne od specifičnih potreb lokacije, kjer je nameščen Reduxi regulator. Ko končate z vsemi naprednimi nastavitvami, pritisnite gumb "Končano" na spodnji desni strani.

5.6 Zadnje meritve

Po uspešno vzpostavljeni komunikaciji z napravo je mogoče izmerjene vrednosti, pridobljene iz naprave, dvakrat preveriti kot dodatni test. Kliknite na razdelek "Naprava" na domači strani konfiguratorja Reduxi in v drevesni strukturi izberite novo dodani razsmernik Huawei SUN2000.

Če želimo, da napravo upravlja strategija, mora biti način upravljanja nastavljen na "Samodejno", če pa preklopimo na ročni način, lahko preizkusimo delovanje različnih stanj.

Po uspešnem dodajanju naprave in preverjanju vrednosti si lahko napravo ogledate in upravljate prek aplikacije Reduxi.
