Povežite Reduxi s polnilnico GARO prek Etherneta ali Wi-Fi z uporabo protokola OCPP. Prožnost sistema Reduxi omogoča zmanjšanje stroškov do 30 % .

1. Namestite aplikacijo GARO

1.1 Aplikacija je na voljo v trgovini Google Store: https://play.google.com/store/apps/details?id=se.garo.nxt&hl=en_US

1.2 Aplikacija je na voljo v trgovini Apple App Store: https://apps.apple.com/us/app/garo-connect/id1534289157



2. Povežite se z aplikacijo GARO connect

Za začetno povezavo naslednji URL ponuja video vsebino, kako povezati polnilnico Garo:

Prva povezava GARO Entity!



2.1  Prijava/registracija v aplikaciji GARO Connect

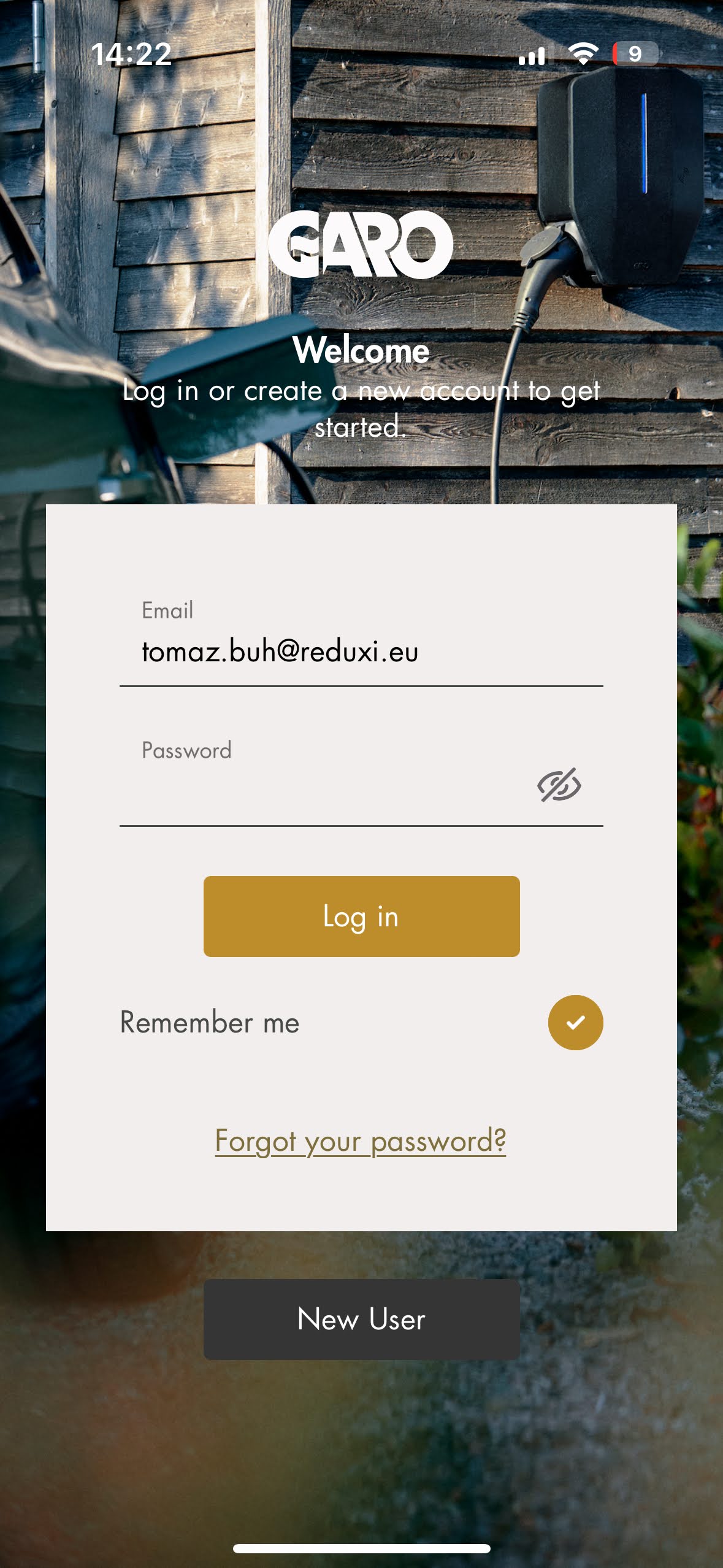

Odprite aplikacijo, se prijavite ali registrirajte nov račun s klikom na gumb 'Nov uporabnik', nato pa se prijavite.

2.2 Dodajte novo lokacijo polnilnice GARO

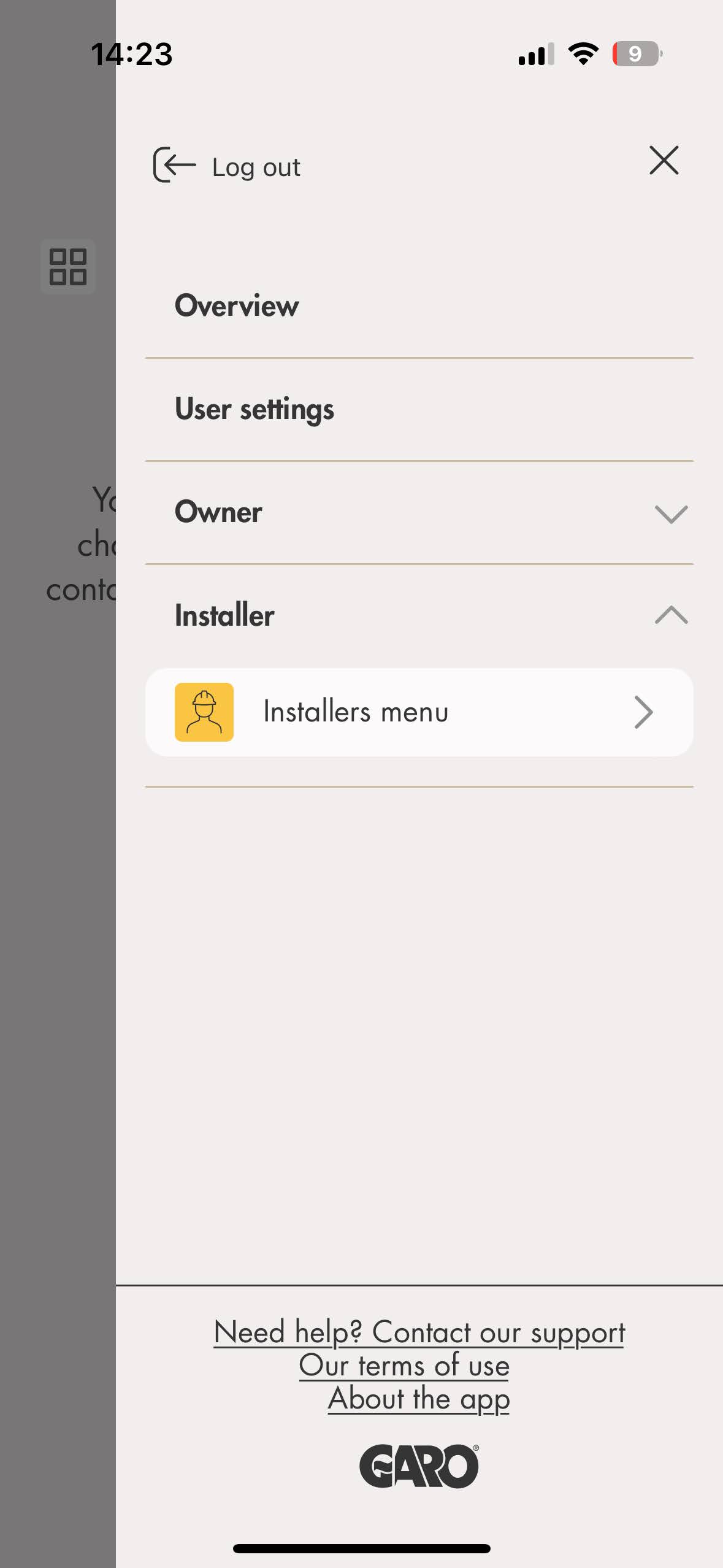

• Ko odprete aplikacijo GARO Connect, kliknite ikono menija v zgornjem desnem kotu in izberite gumb 'Namestitveni meni'.

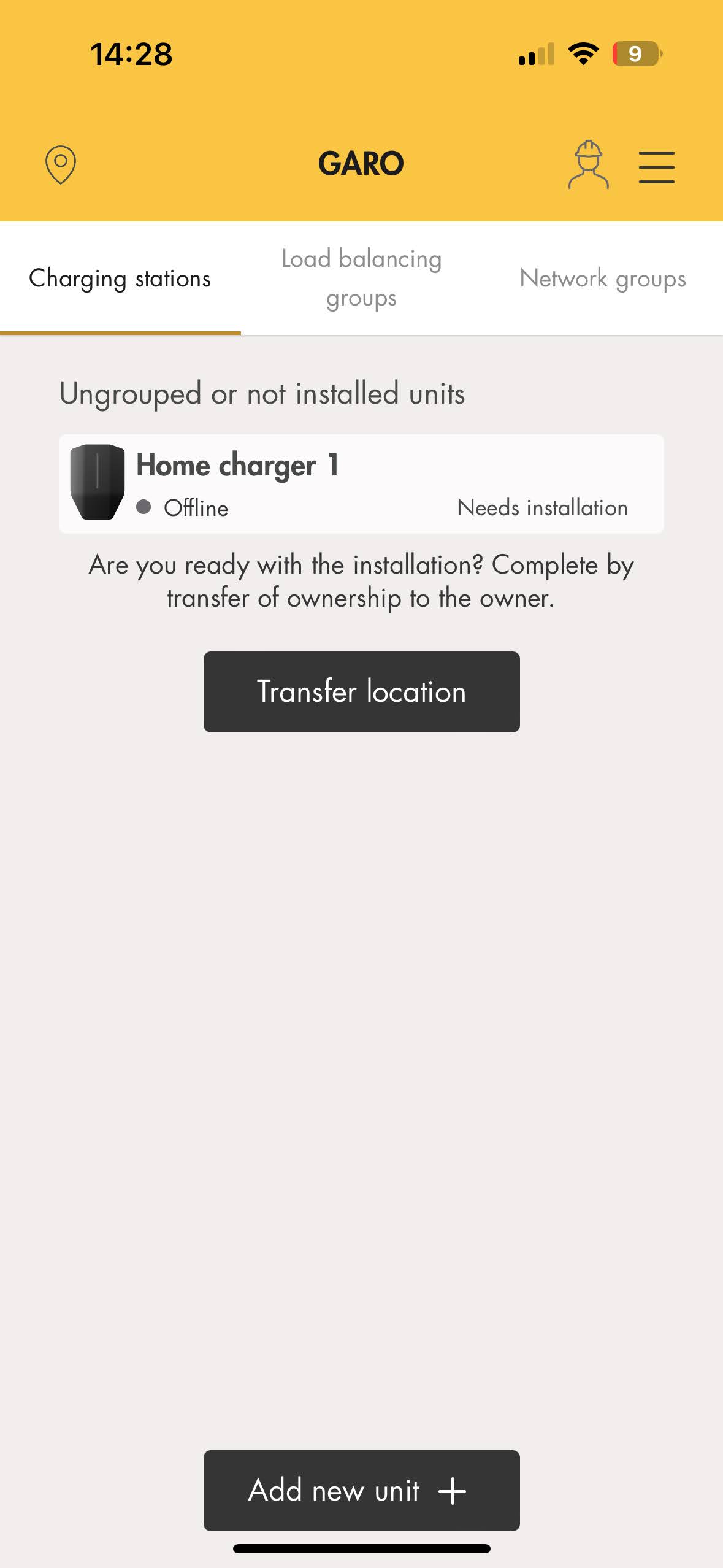

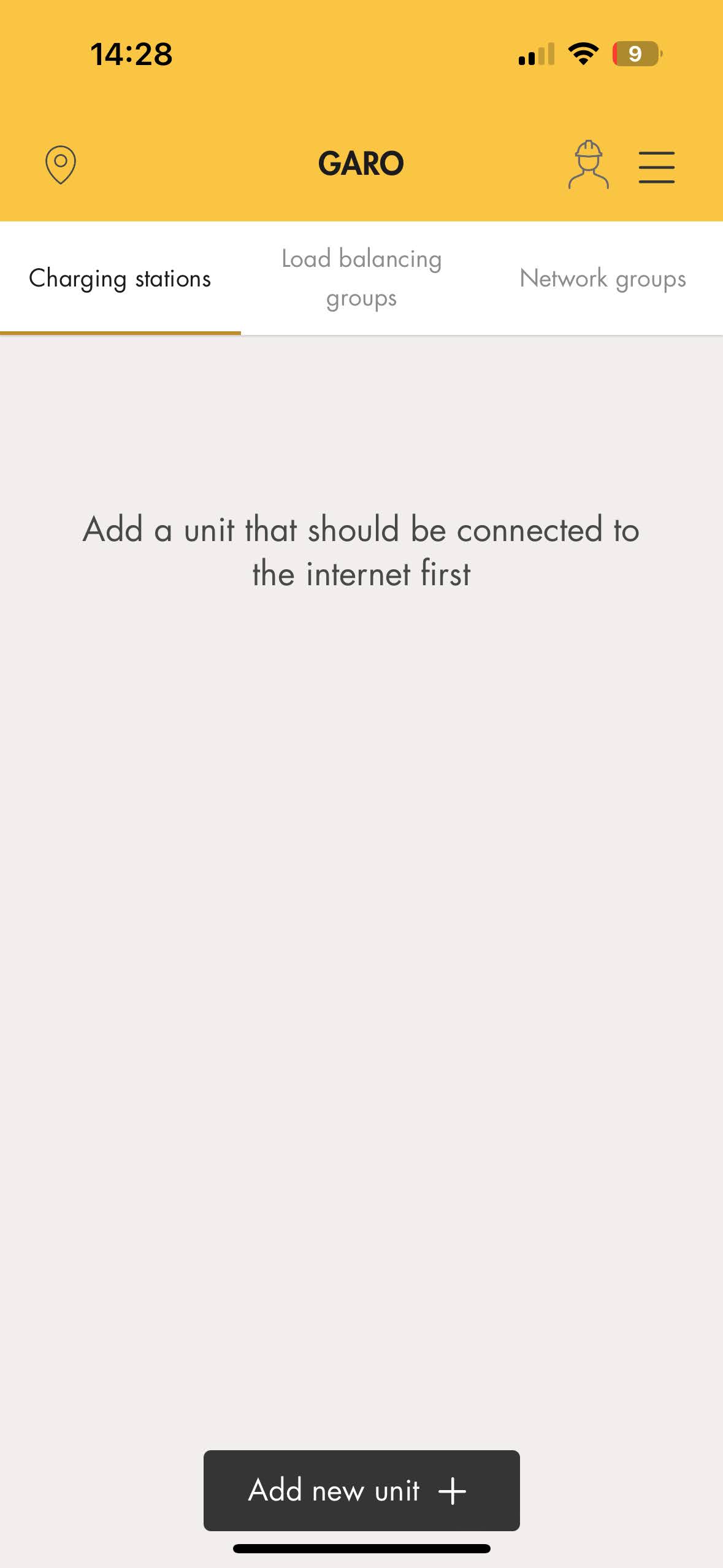

• Pojavil se bo nov meni. Kliknite gumb 'Add New Unit, ki se nahaja na sredini spodaj.

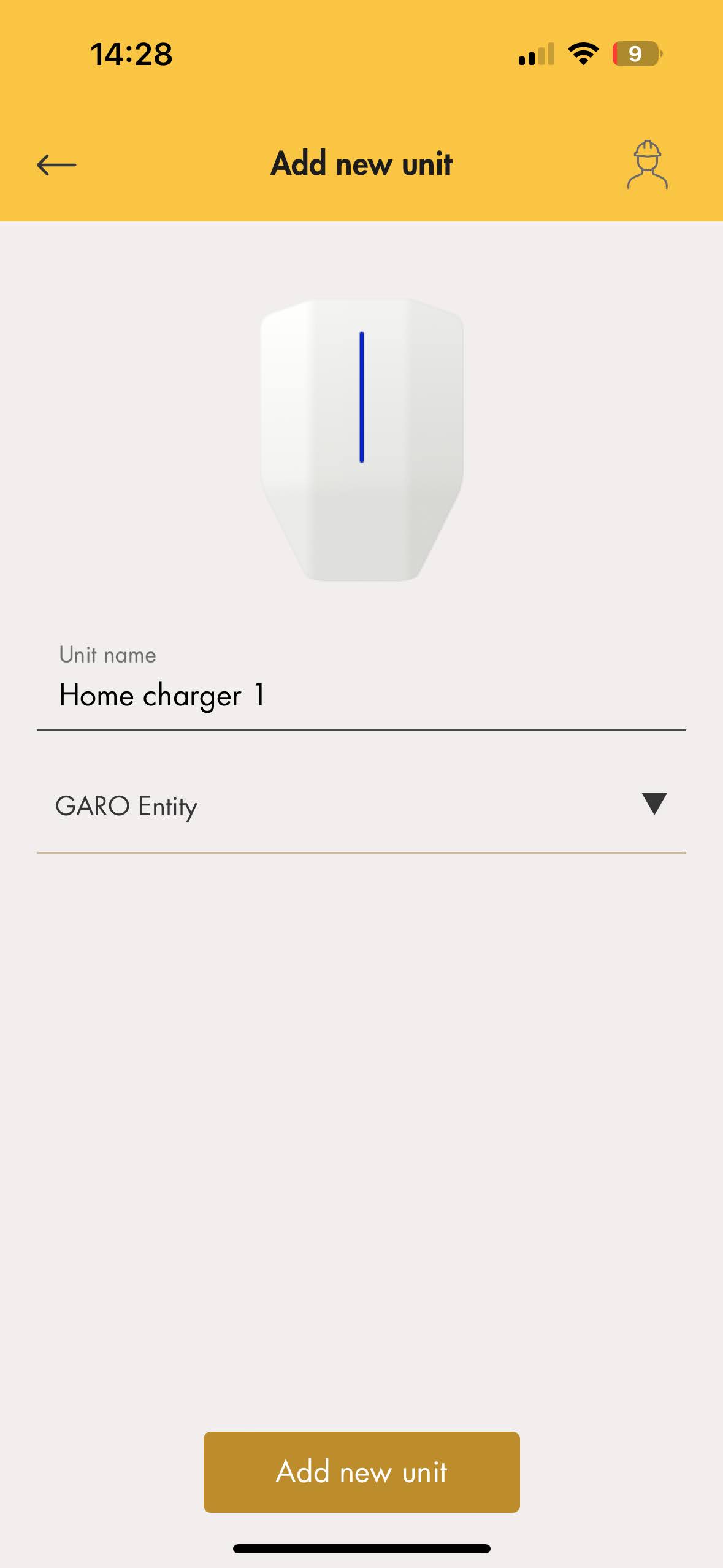

• Poimenujte svojo enoto in v "drop down" meniju izberite vrsto polnilnice GARO (v tem primeru je izbrana "Entity" GARO). Nato kliknite gumb 'Add New Unit' na sredini spodaj.

• Kliknite na novo dodano napravo ("Need installation is offline")

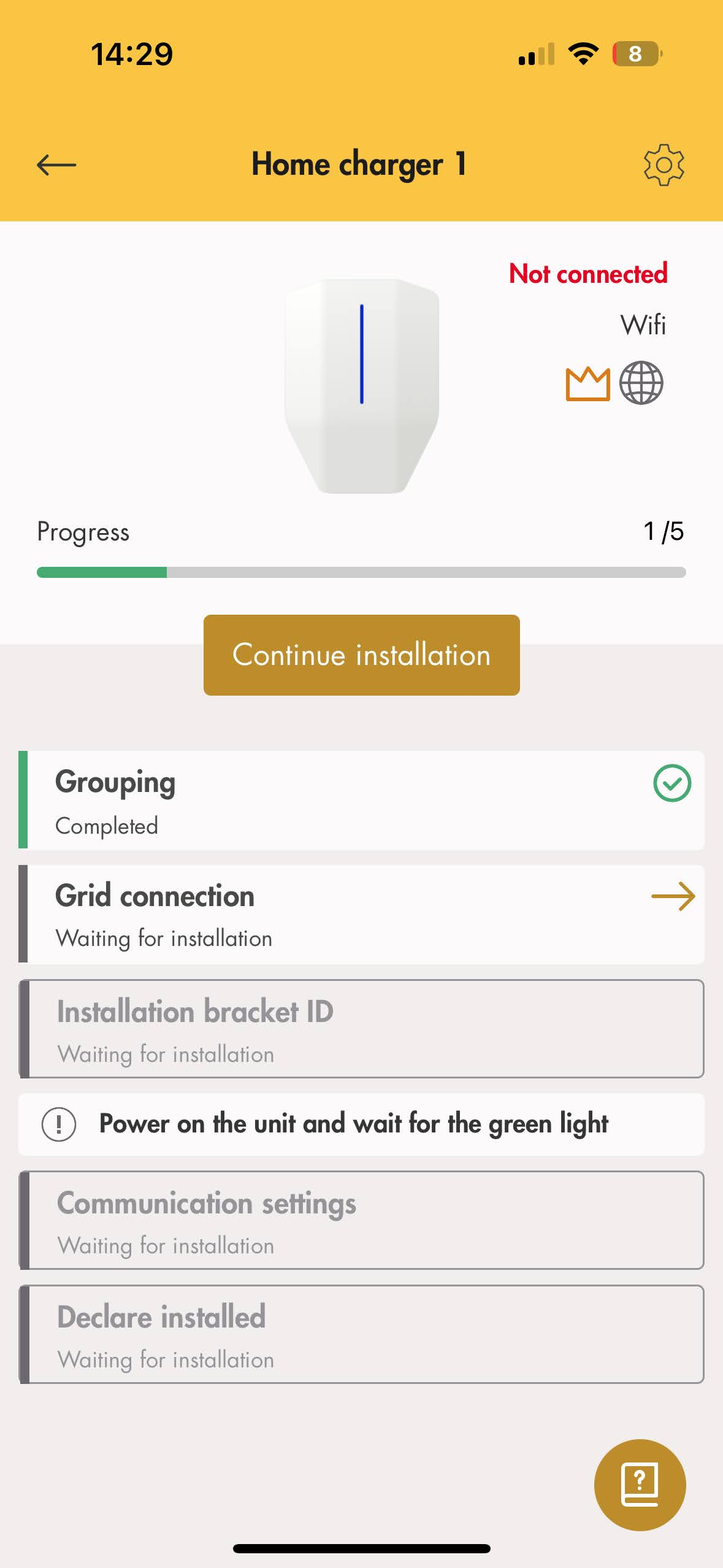

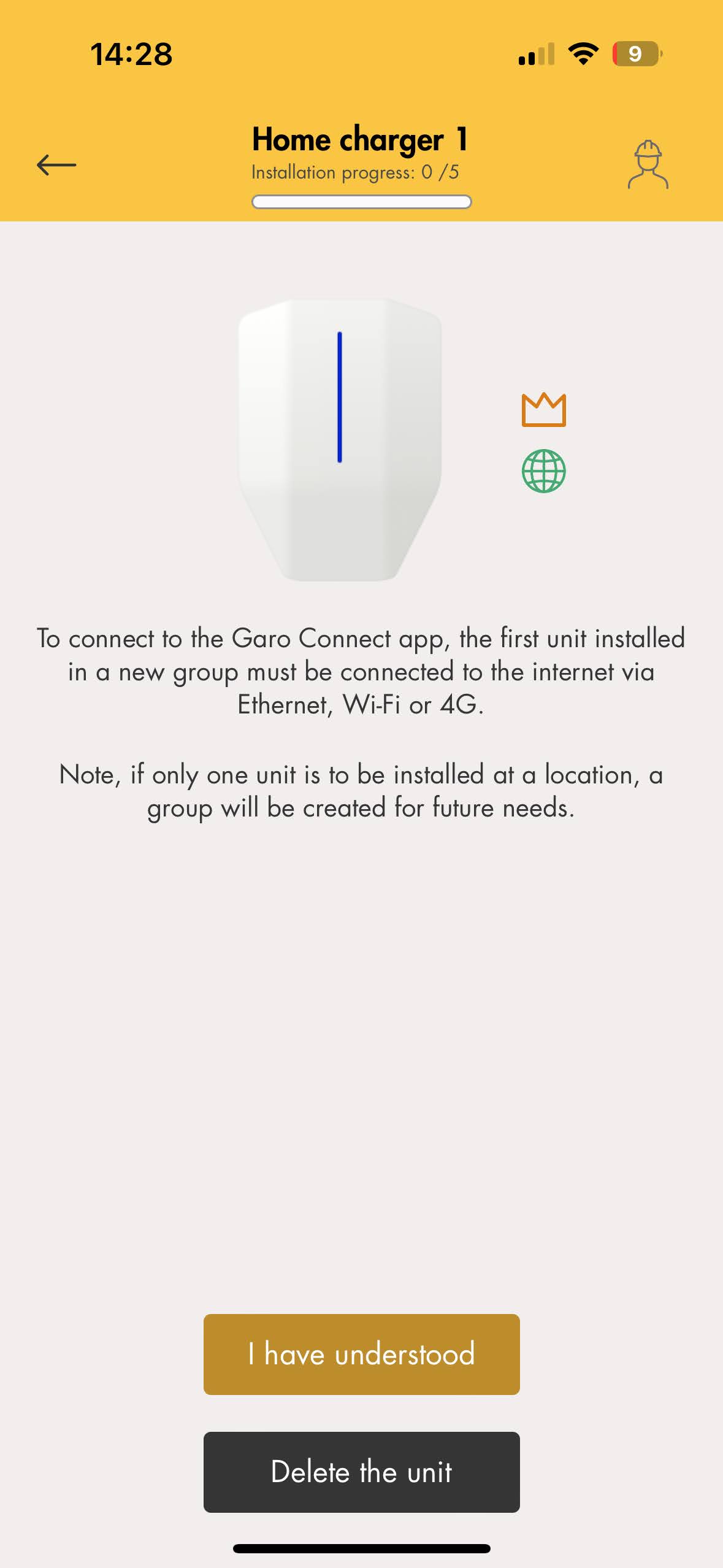

• Odpre se nov meni procesa namestitve (0/5), preberite navodila in kliknite gumb 'I have understood' spodaj na sredini.

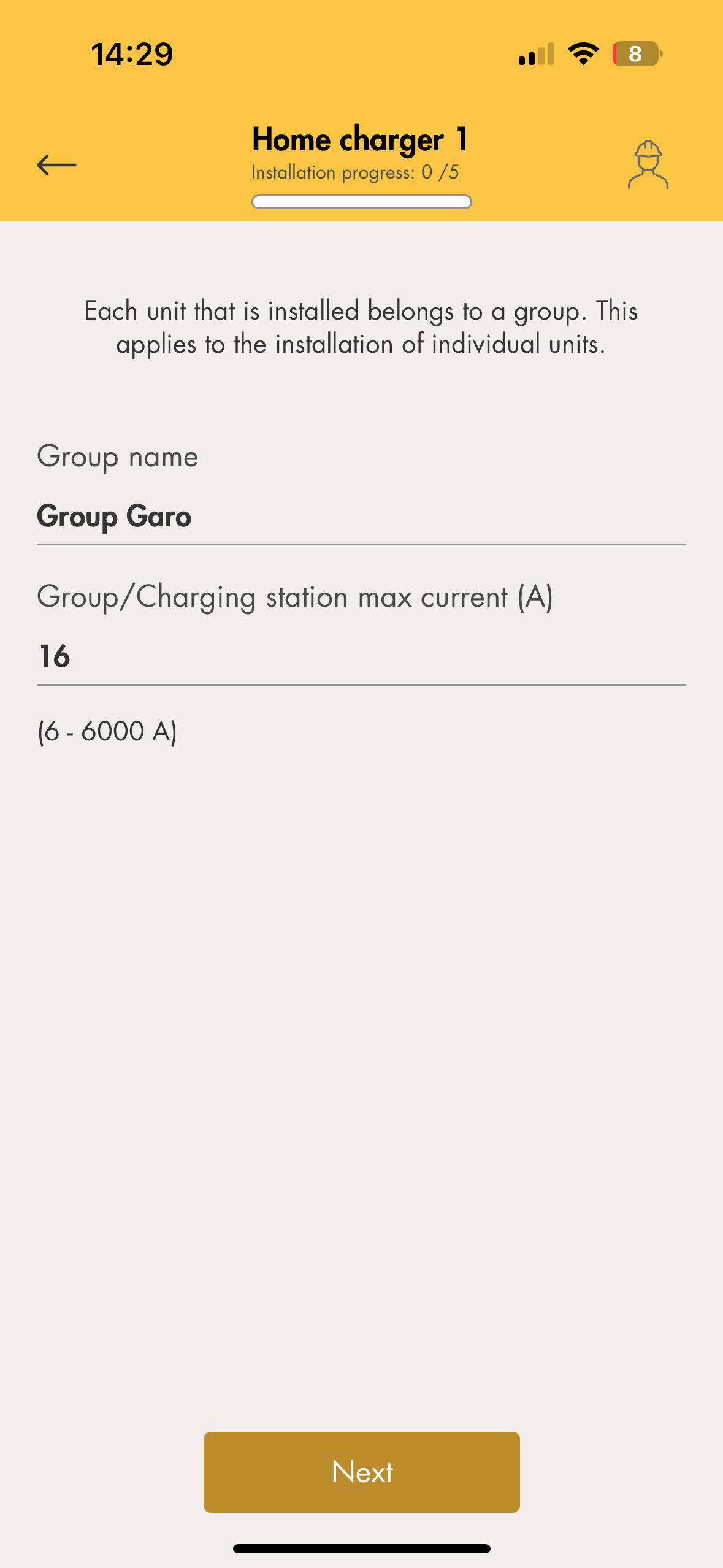

• Poimenujte skupino in nastavite največji tok na postajo, kliknite gumb 'Next ' na sredini spodaj.

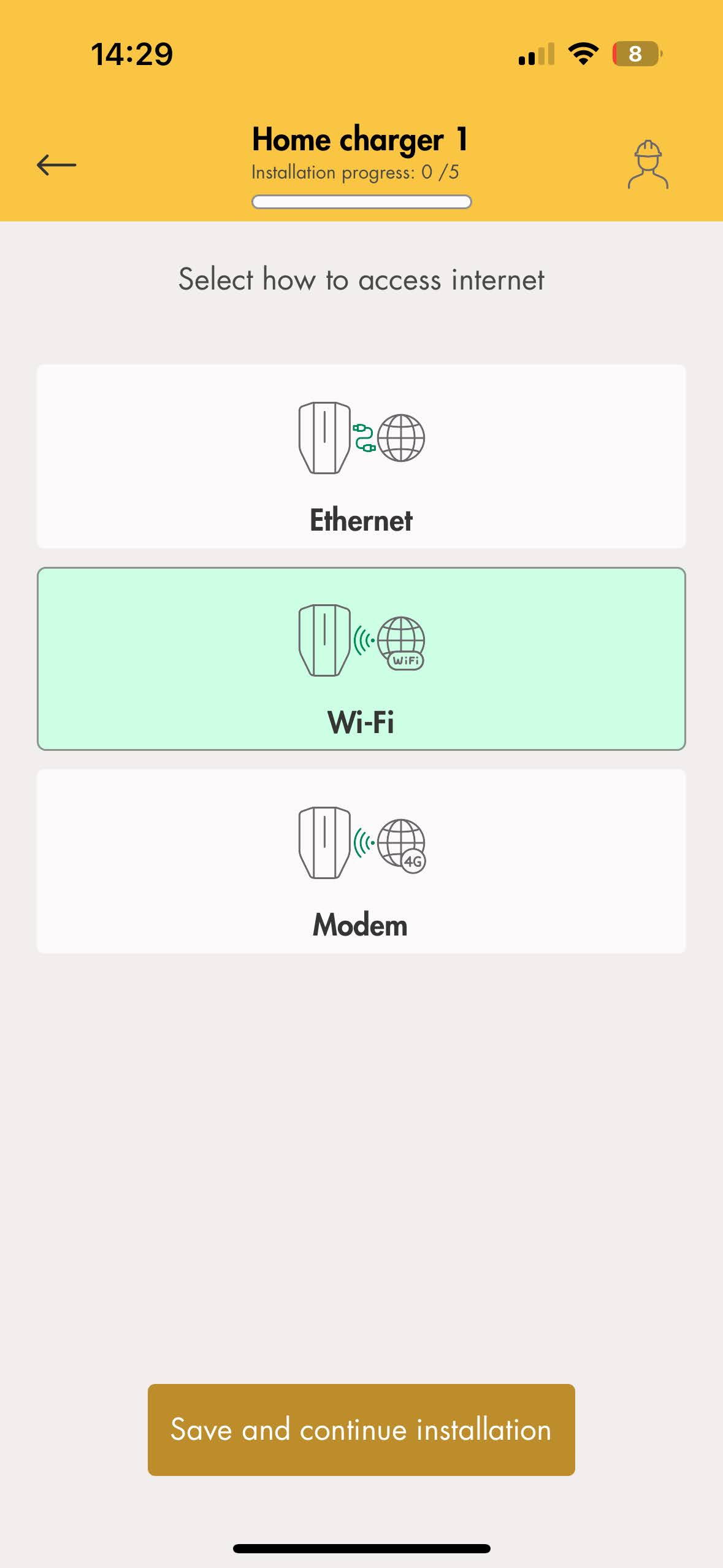

• Izberite možnost dostopa do interneta in kliknite gumb 'Save and continue installation' na sredini spodaj.

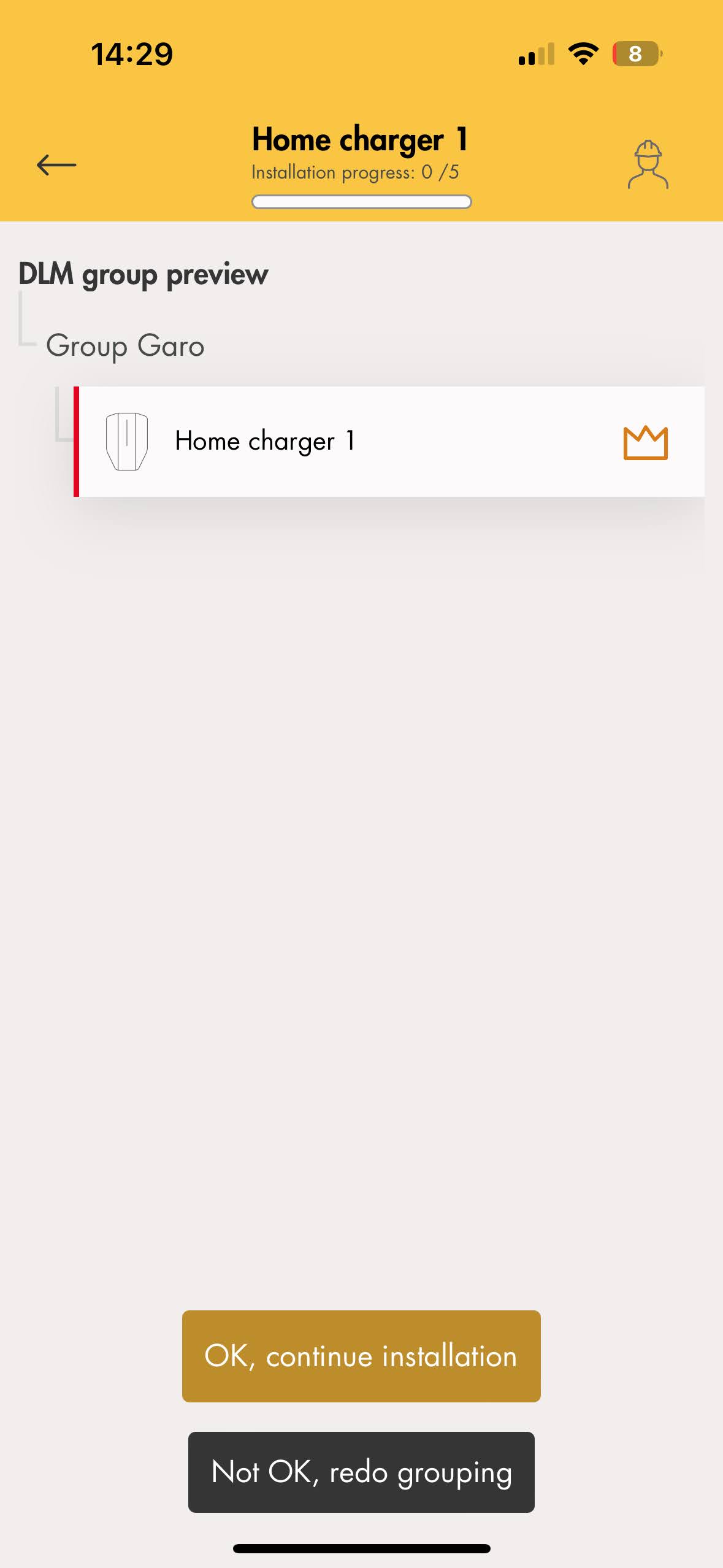

• Pojavil se bo nov meni, ki prikazuje, kje so nameščene namestitvene skupine. Kliknite gumb 'OK, continue installation' na sredini spodaj.

• Pojavil se bo nov meni za nadaljevanje povezave z omrežjem. Na sredini kliknite gumb 'Continue installation'.

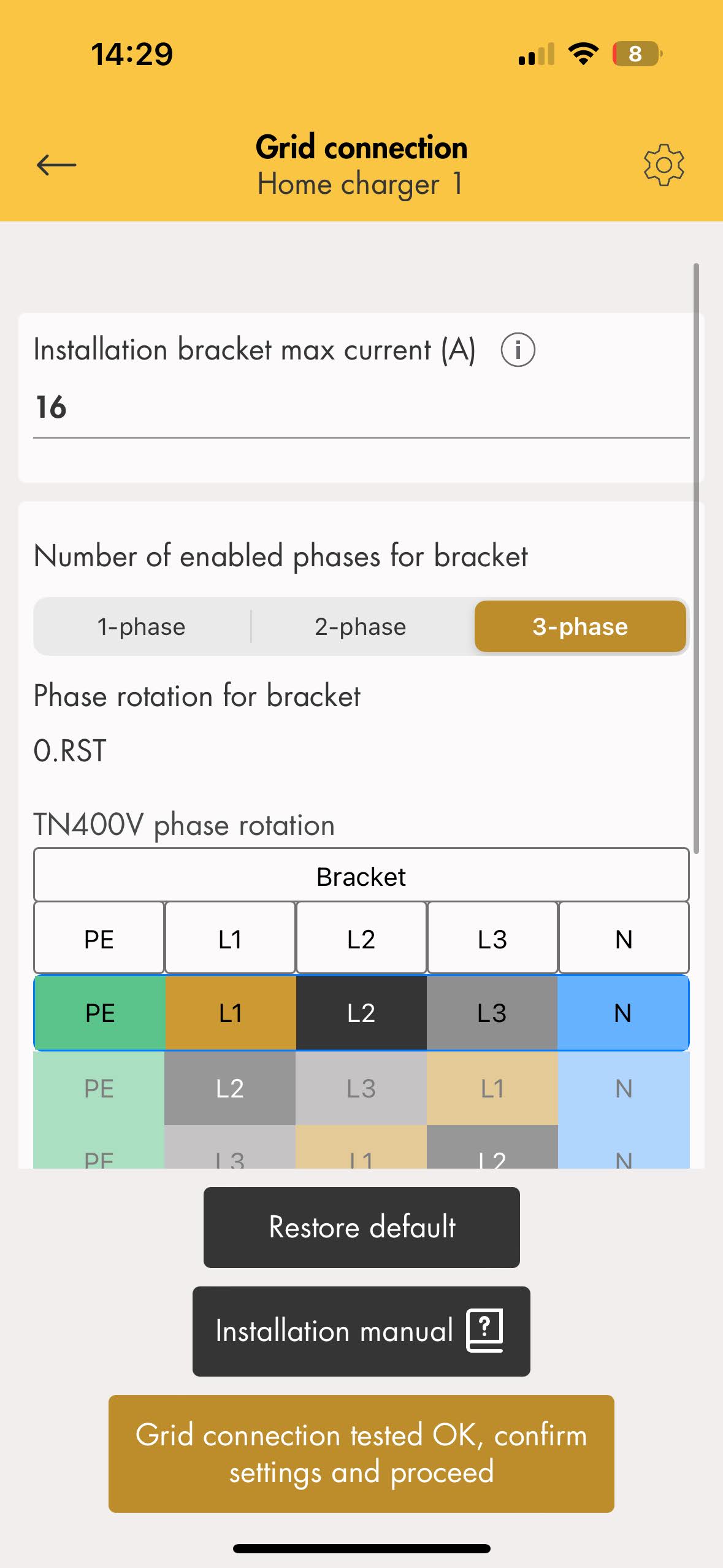

• Vnesite zahtevane podatke za priključitev na omrežje v skladu s specifikacijami priključka GARO. Kliknite gumb 'Grid connection tested OK, confirm settings and proceed' spodaj na sredini.

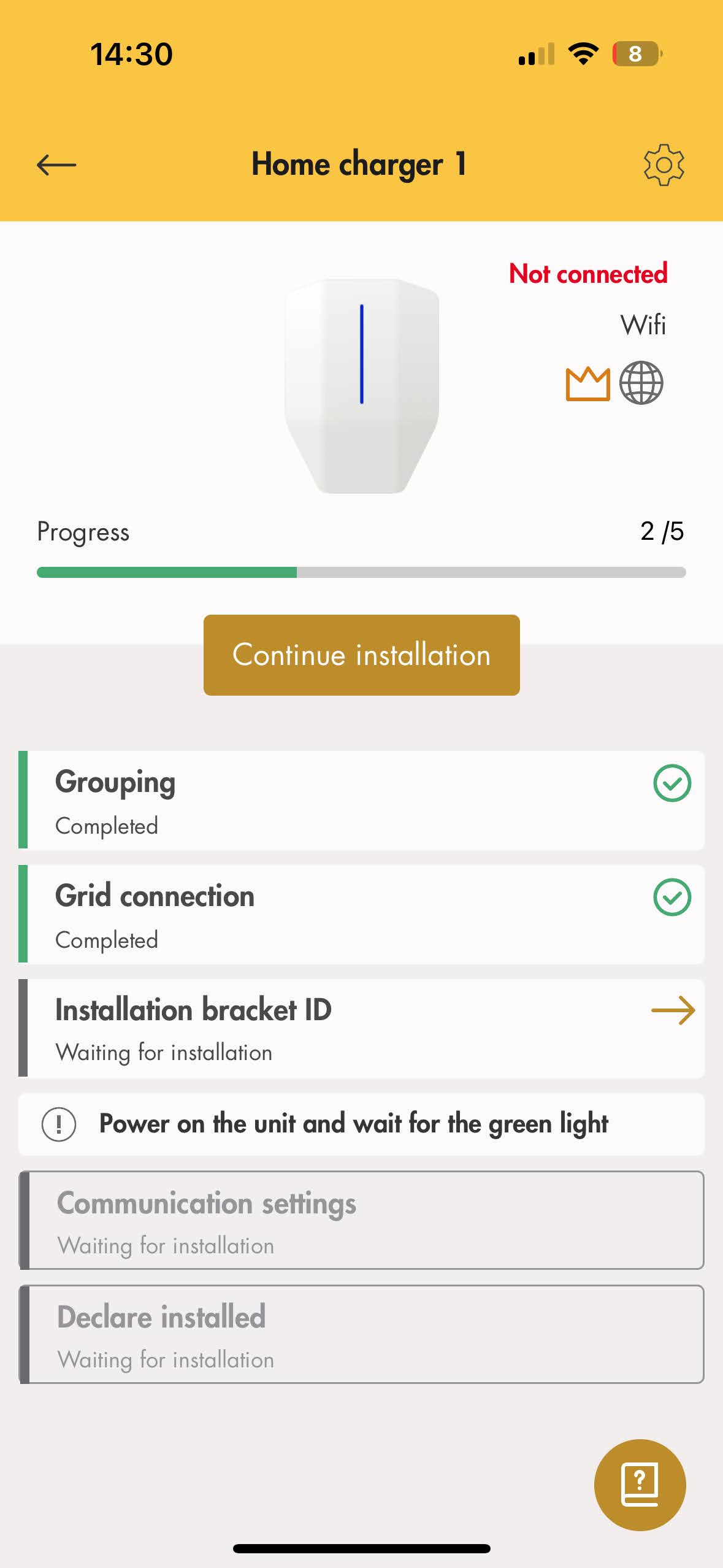

• Nadaljujte do ID-ja namestitvenega nosilca. Na sredini kliknite 'Continue installation' .

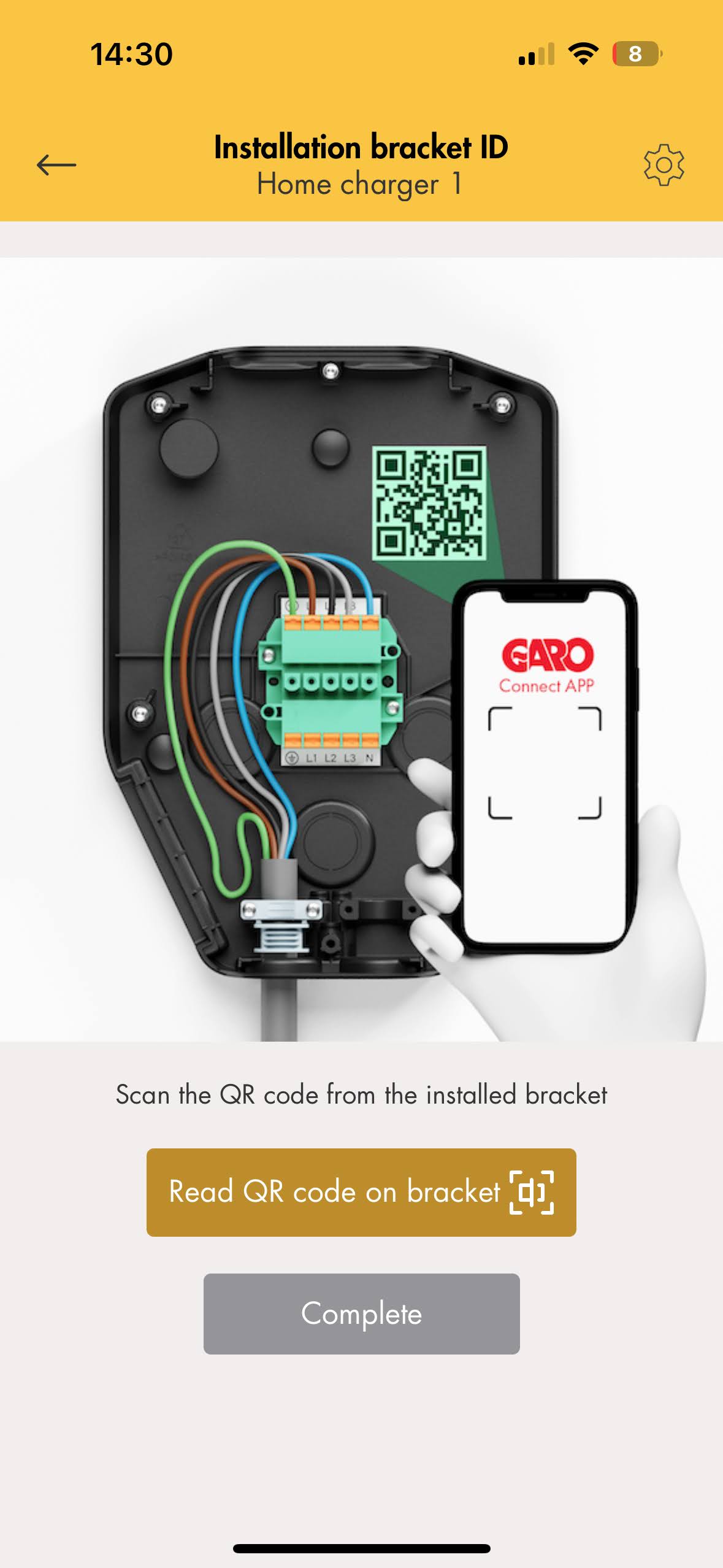

• Skenirajte kodo QR na sprednji strani zadnje strani polnilnice GARO. Na sredini kliknite gumb 'Read QR code on bracket'.

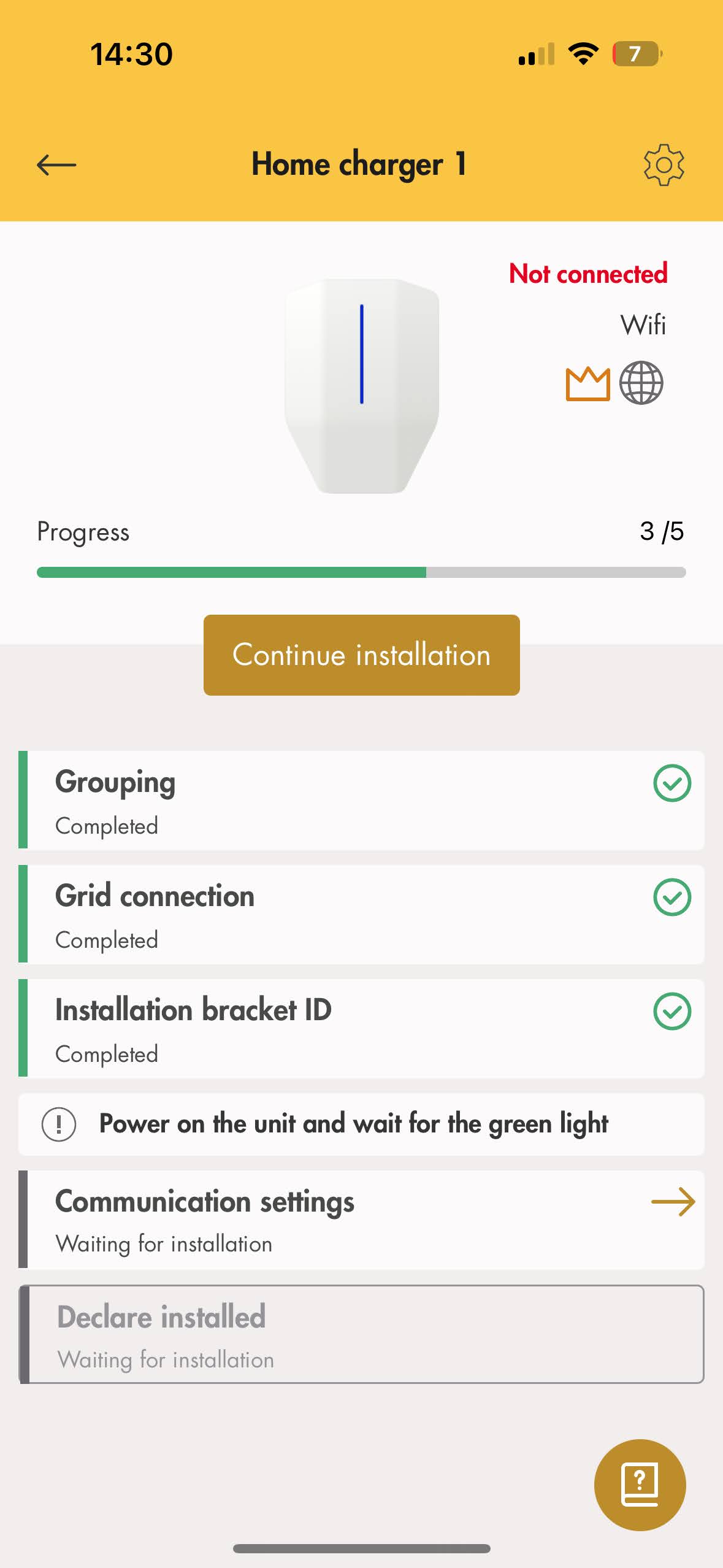

• Nadaljujte z nastavitvami komunikacije. Na sredini kliknite 'Continue installation '.

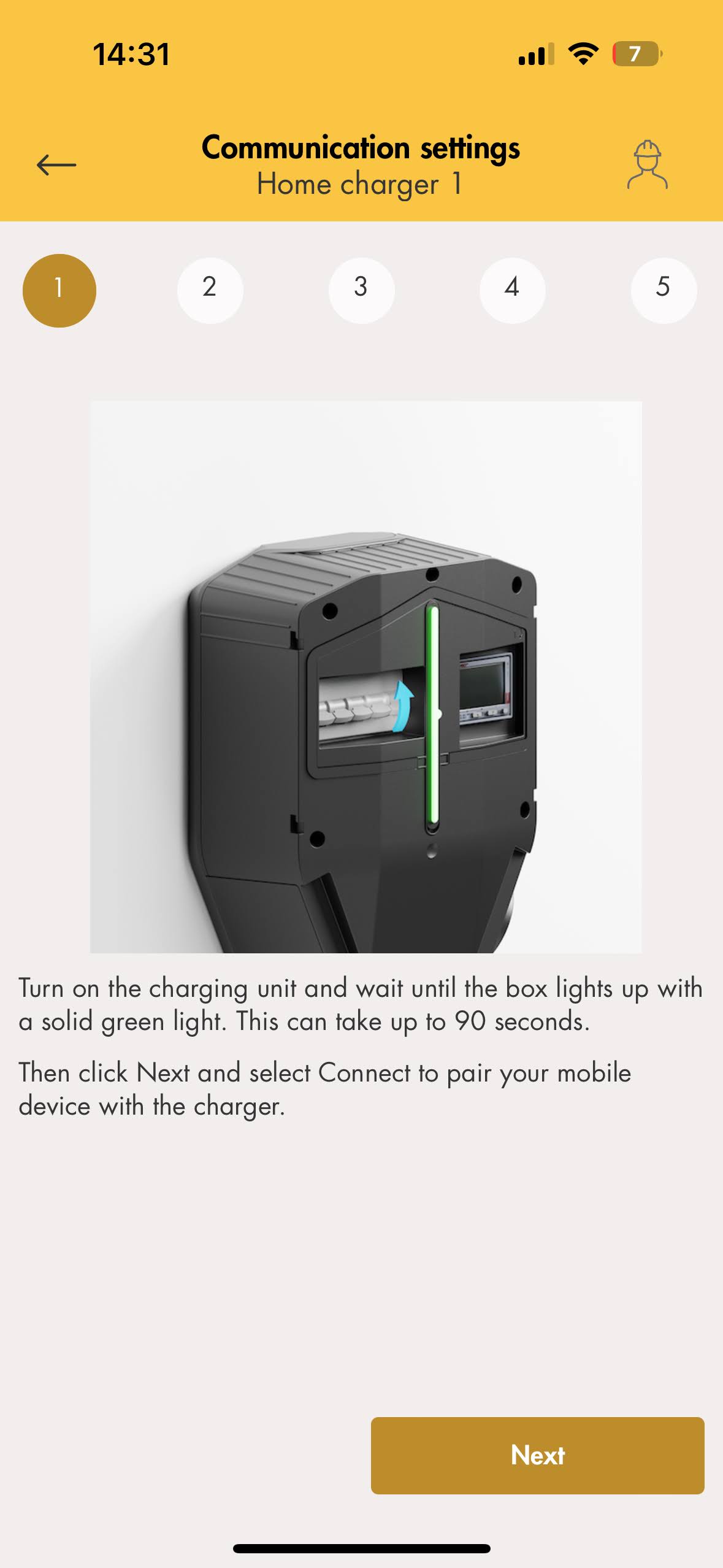

• Vklopite polnilnice Garo in desno kliknite gumb 'Next'.

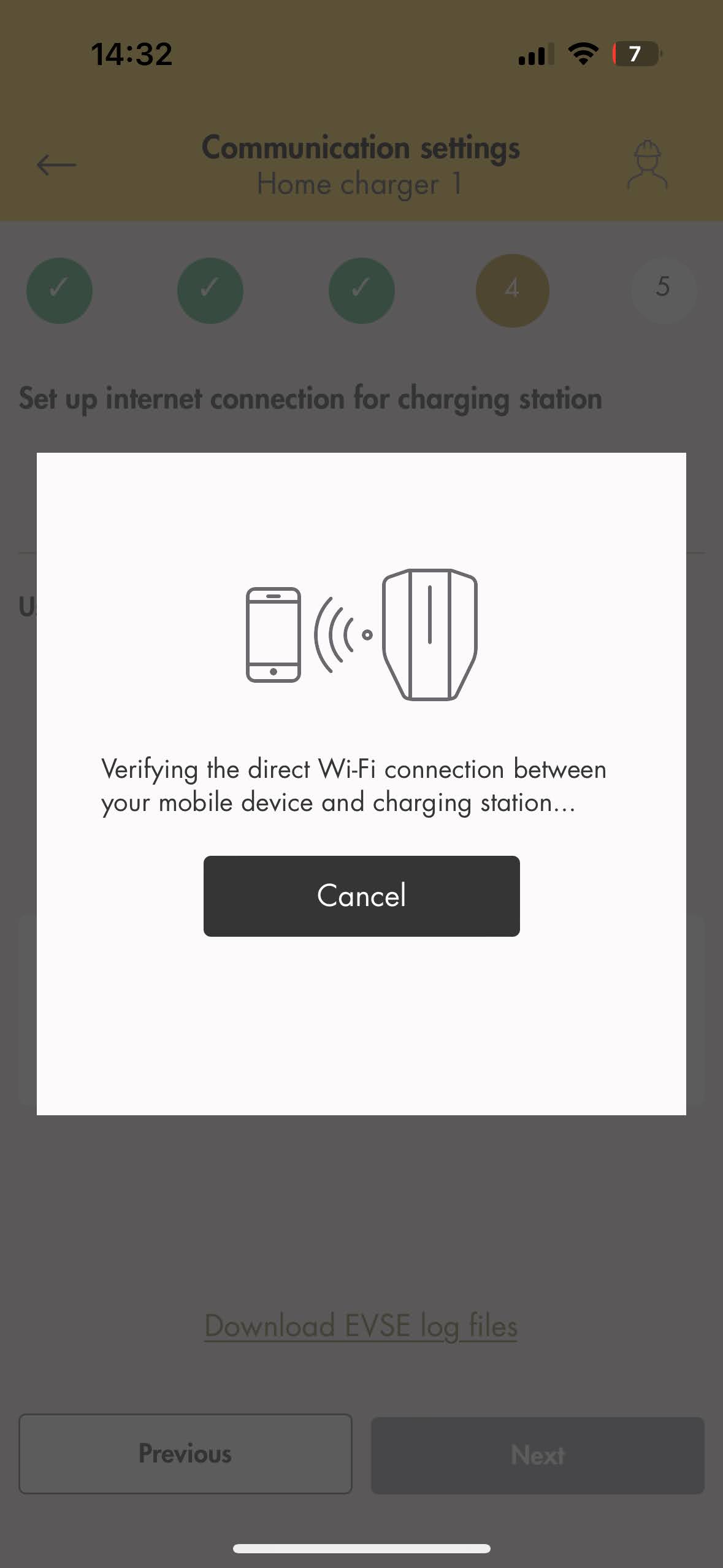

• Prikaže se preverjanje neposredne povezave Wi-Fi.

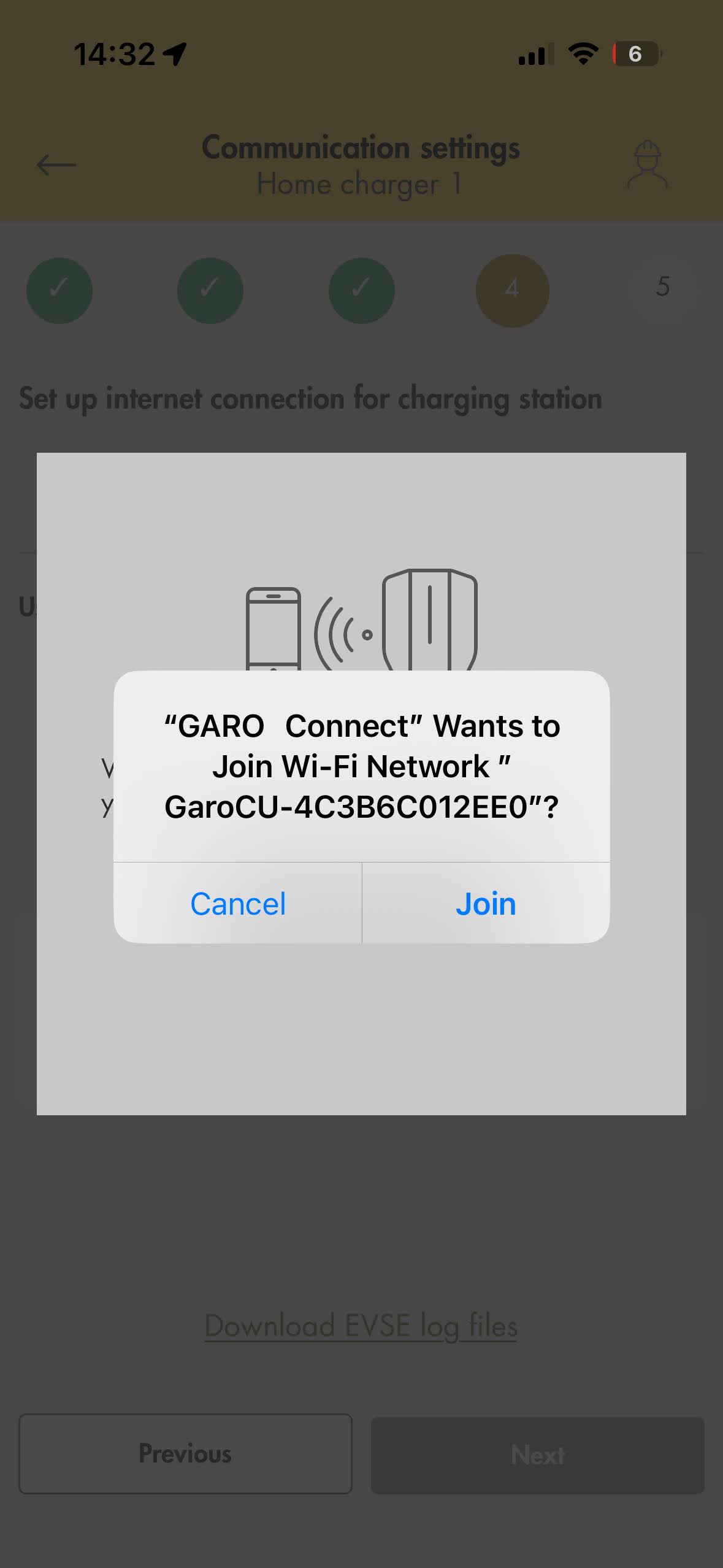

• Pridružite se ponujenemu omrežju Wi-Fi.

• Prikazala se bo povezava s polnilnico GARO in lastnim telefonom.

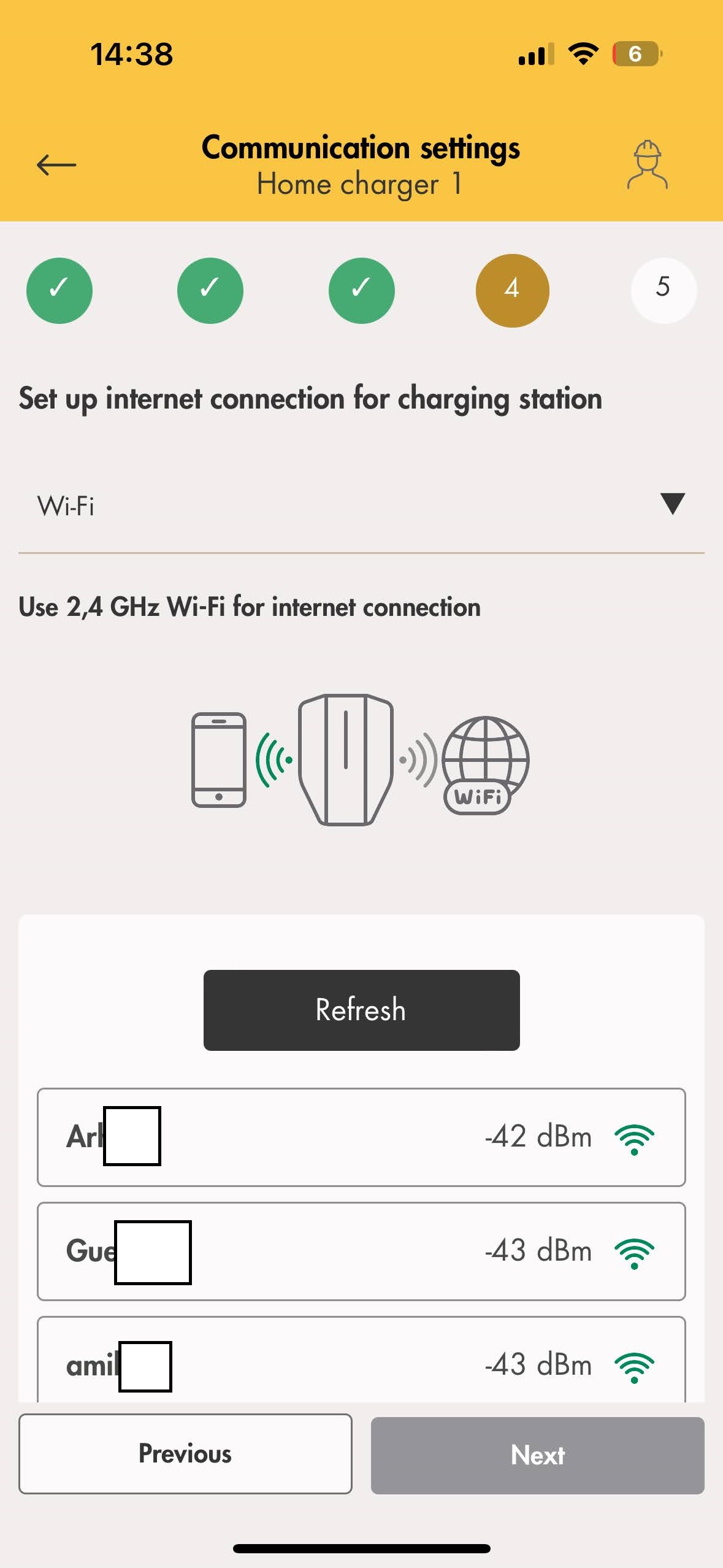

• Izberite Wi-Fi, na katerega bo povezan polnilnica GARO, in desno kliknite gumb 'Next'.

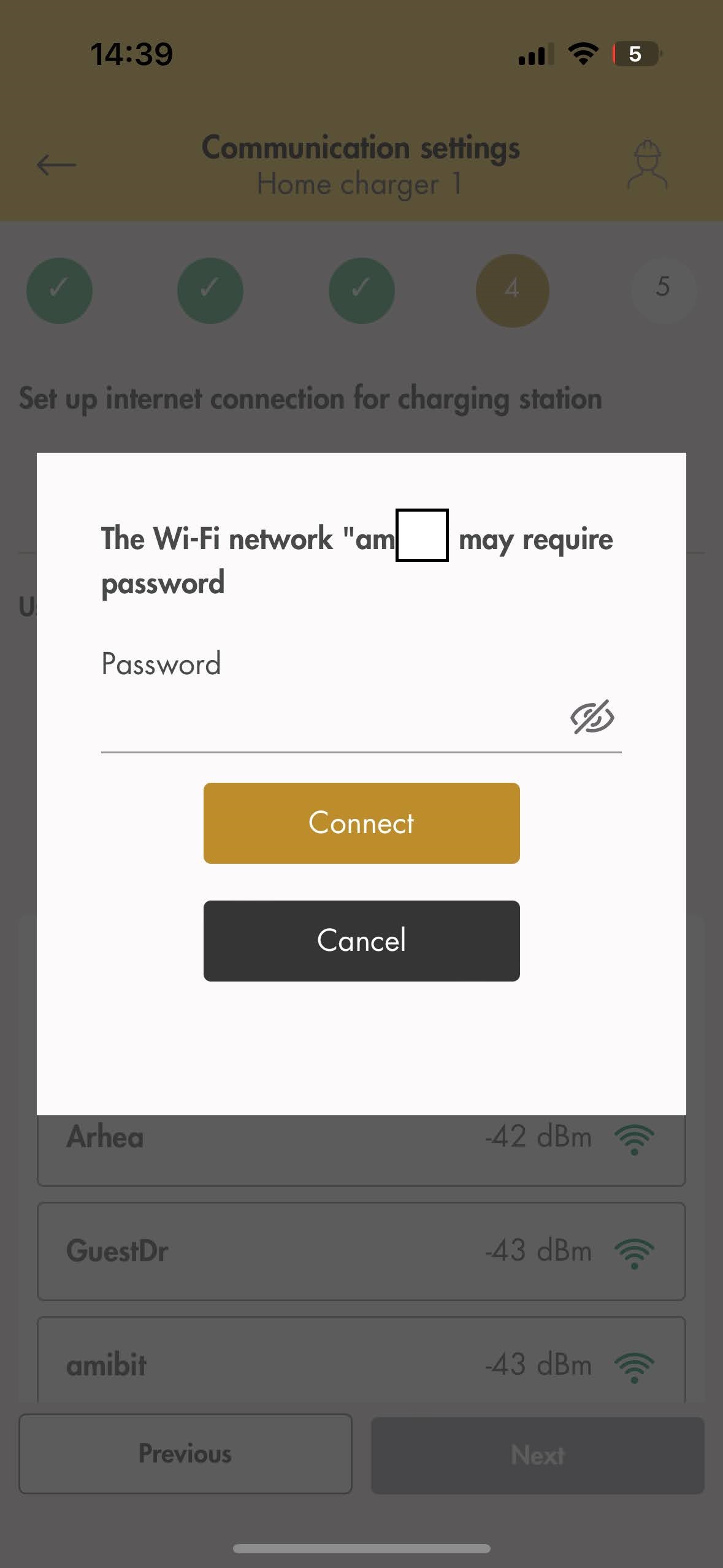

• Vnesite geslo in na sredini kliknite 'Connect'.

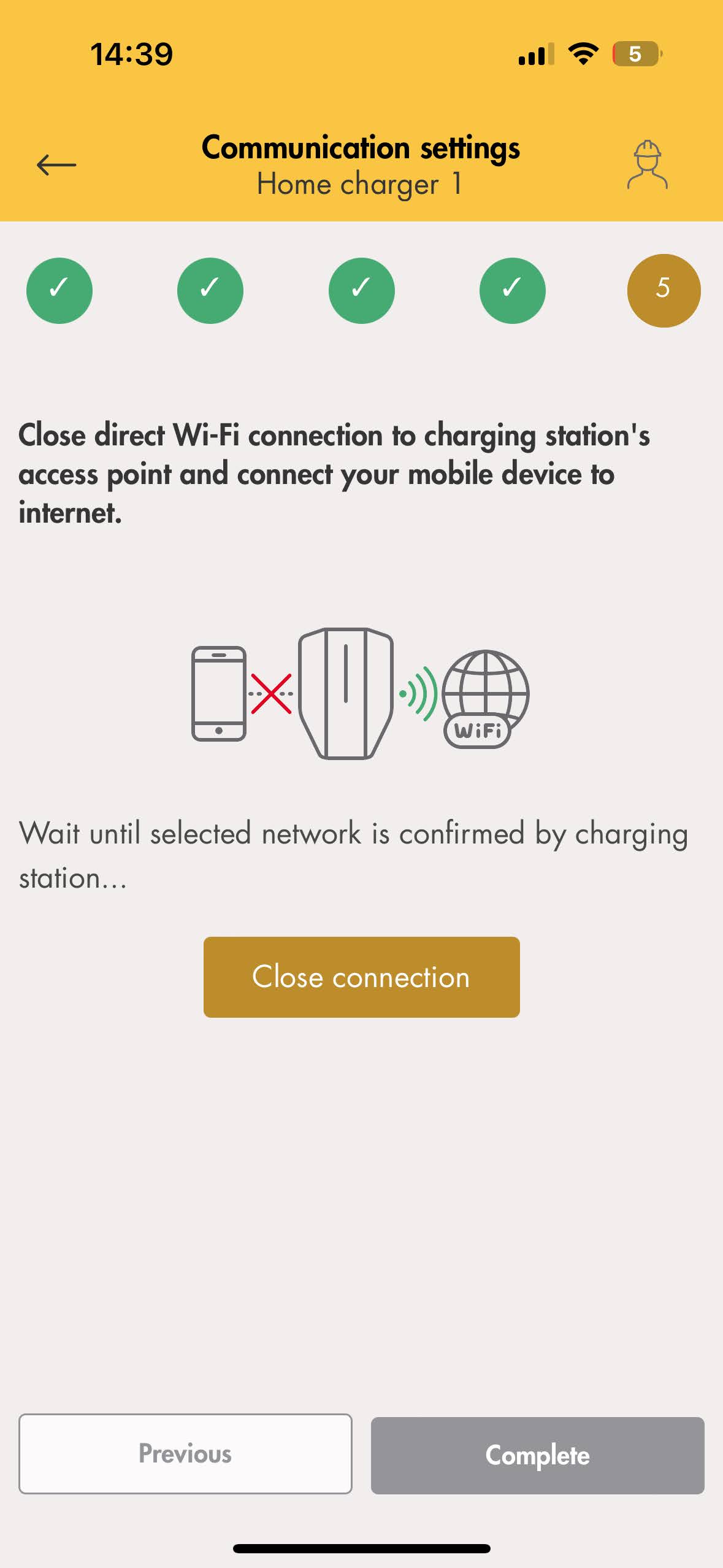

• Ko zaprete neposredno povezavo, na sredini kliknite 'Close connection' in nato kliknite gumb 'Complete'.

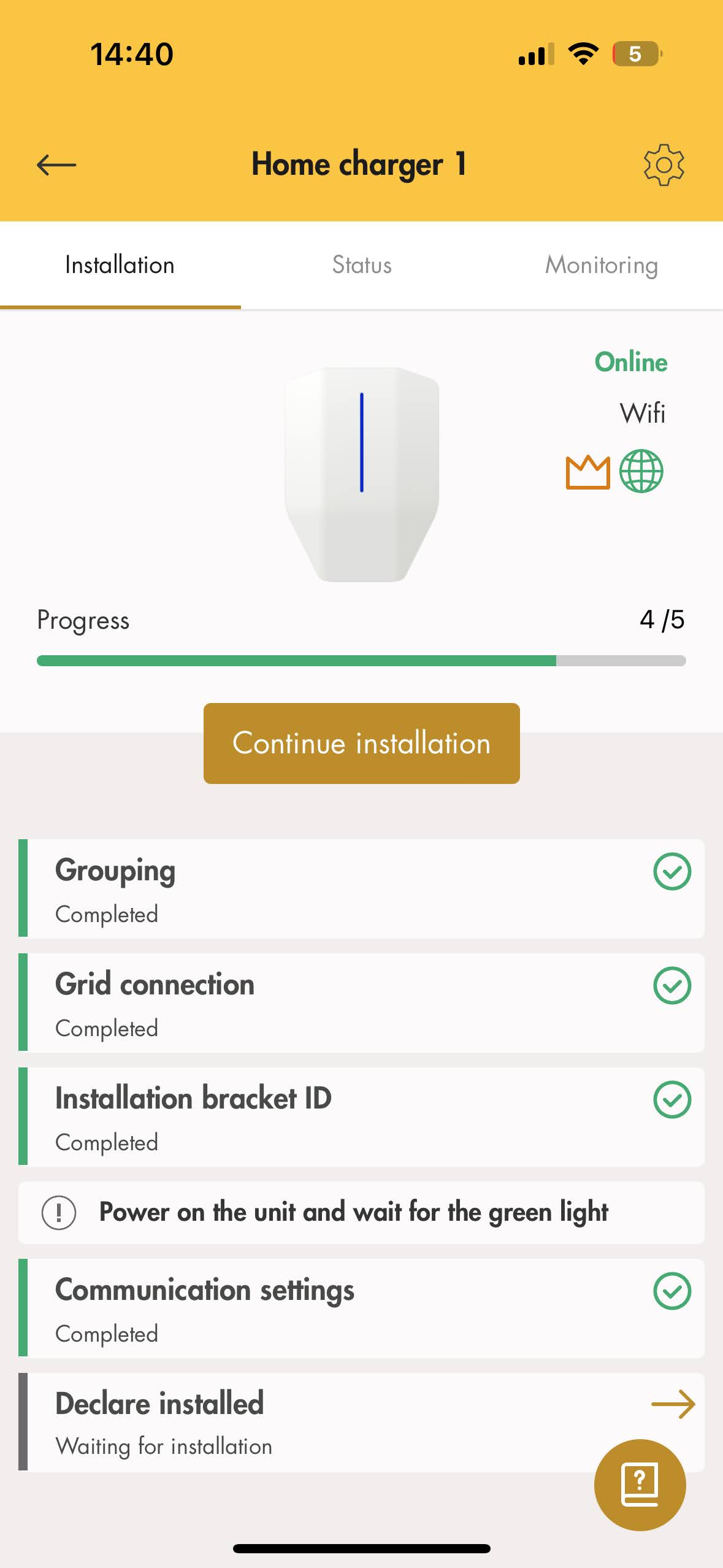

• Nadaljujte z razglasitvijo nameščenega

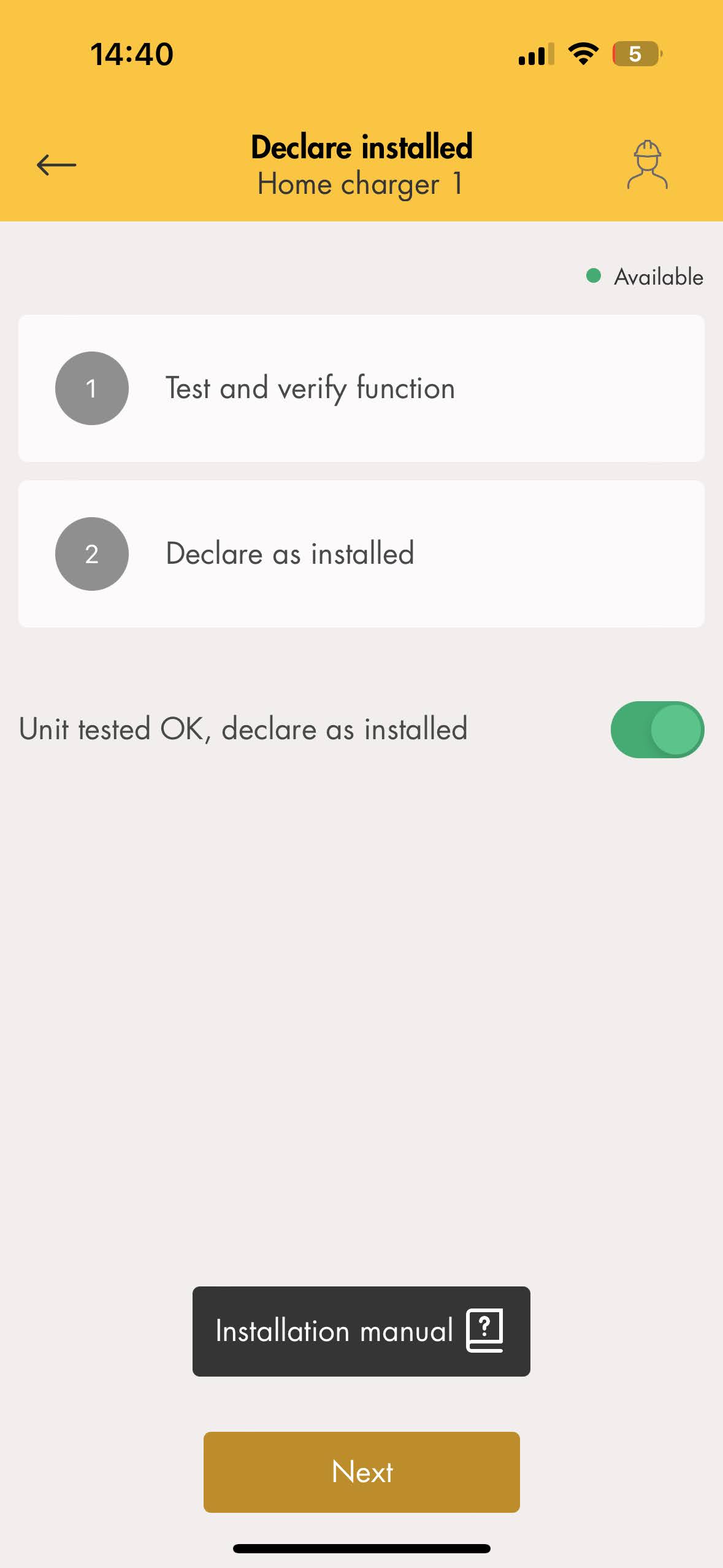

• Pojavil se bo nov meni, v katerem je na voljo funkcija Test in preverjanje, na voljo pa je tudi funkcija 'Decalre' kot nameščeno. Če so testi v redu, razglasite, da je polnilnica GARO nameščena, in kliknite gumb 'Next'.





3. Povežite polnilnico GARO z istim omrežjem Wi-Fi kot krmilnik Reduxi

Za komunikacijo med krmilnikom Reduxi in polnilnico GARO morata biti obe napravi povezani v isto omrežje. Kot je opisano v točki 2.1, mora biti za Reduxi enako omrežje(LAN ali WLAN), kot za GARO polnilnico.

Ko je ta kriterij izpolnjen, se lahko nadaljuje z nastavitvami OCPP.



4. Konfiguracija za komunikacijo OCPP med polnilnico GARO in krmilnikom Reduxi

4.1  Dodajte napravo

Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.



4.2 Izberite napravo, ki jo želite dodati

V prvem koraku izberite osnovne nastavitve:

• Izberite vrsto naprave: EV polnilnice,
• Izberite vrsto: OCPP 1.6 - JSON,
• In določite ime.

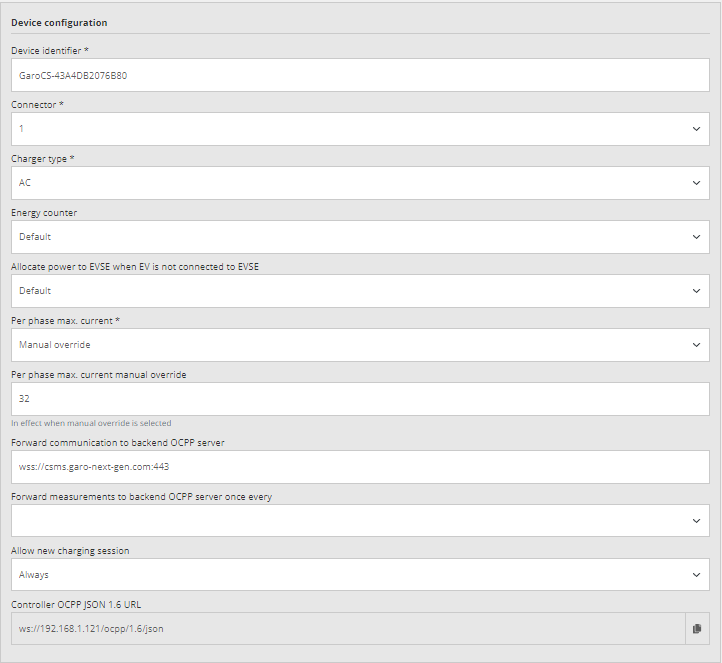

4.3 Konfiguracija naprave za OCPP

Drugi korak se uporablja za komunikacijski kanal, za testiranj pravilnosti komunikacije OCPP. Izpolnite identifikator naprave, ki ste ga pridobili pri polnilnici GARO.

V primeru da je uporabljen protokol OCPP JSON 1.6, je potreben URL strežnika OCPP, ki ga ustvari krmilnik Reduxi. URL je mogoče dobiti neposredno iz komunikacijskega kanala.

Primer URL-ja: ws://192.168.1.121/ocpp/1.6/json/

4.4 Konfigurirajte nastavitve OCPP v polnilnici GARO

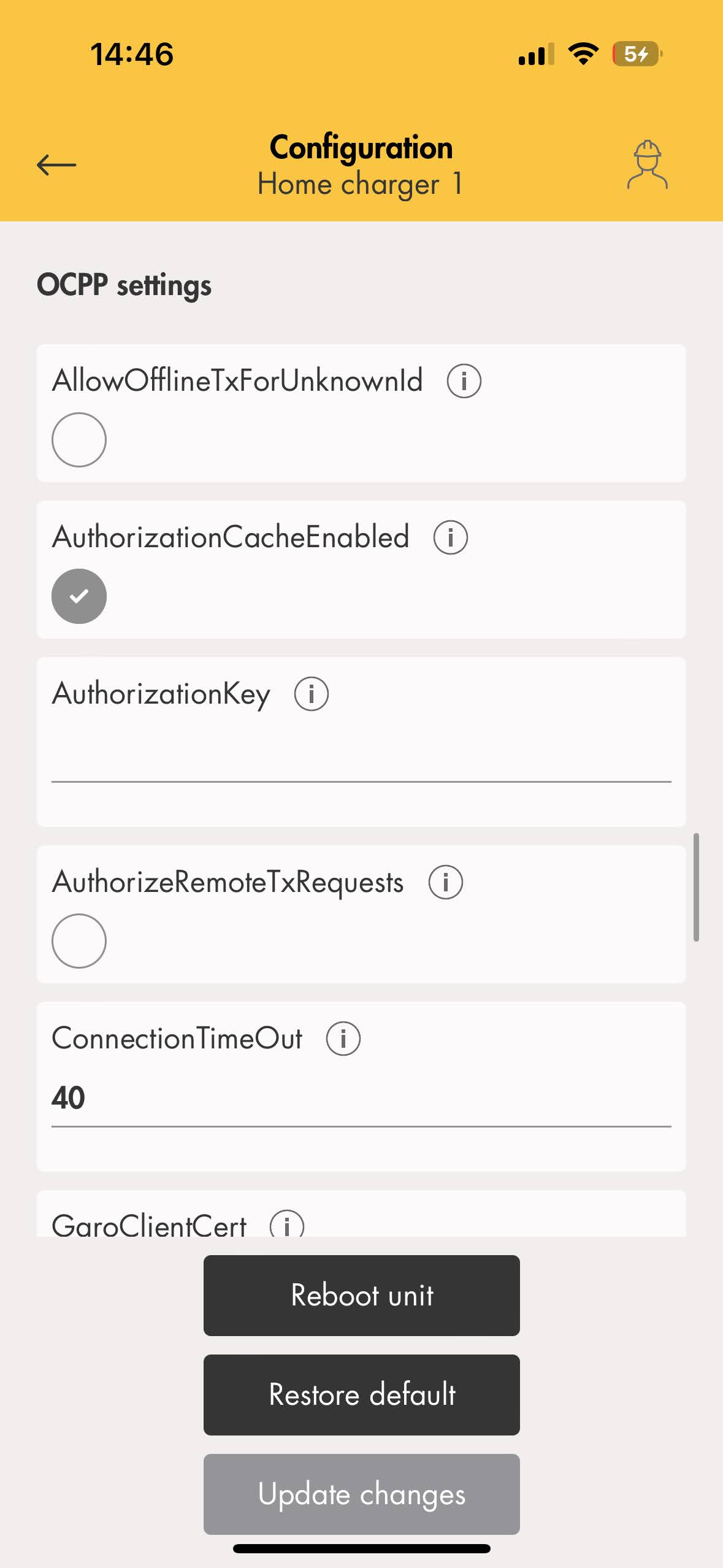

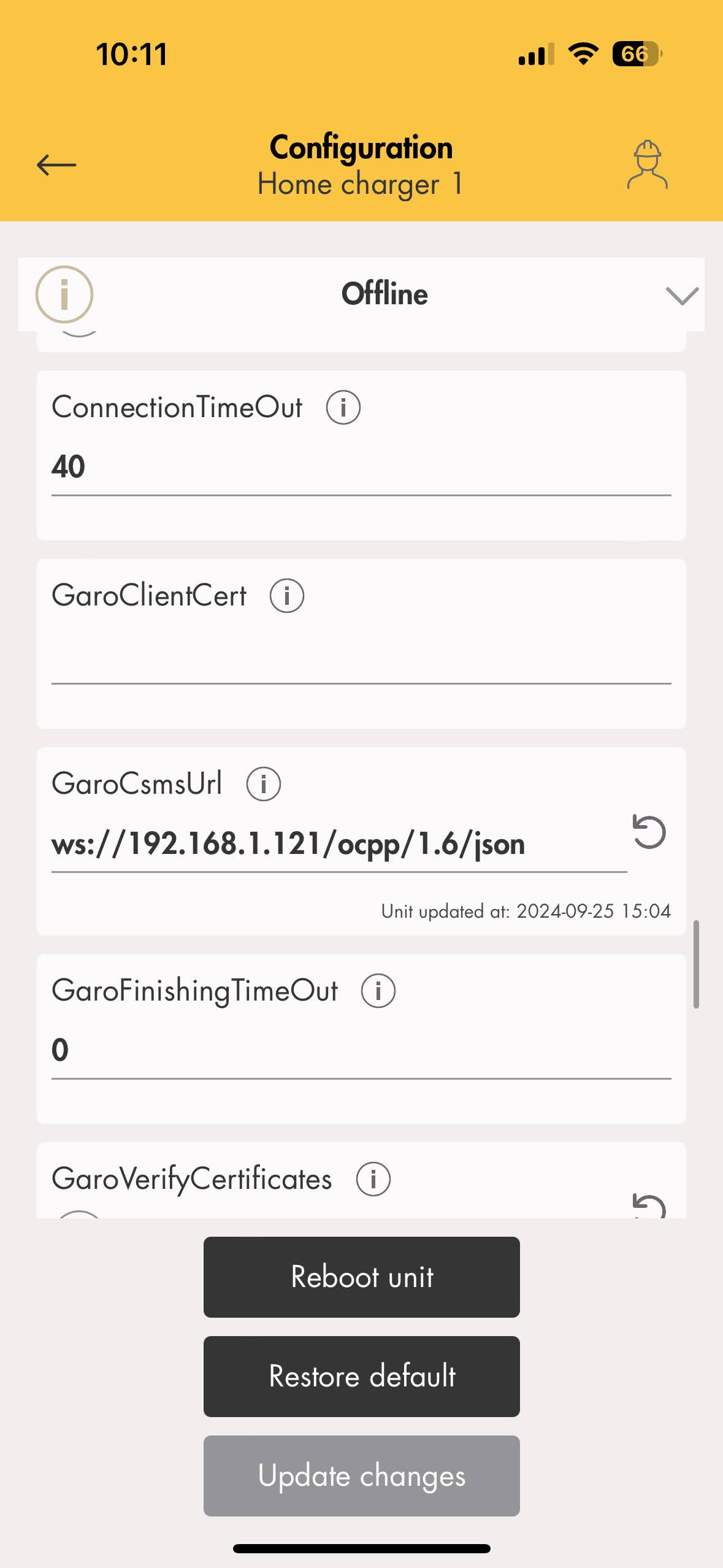

Ko pridobite JSON URL iz krmilnikka Reduxi, je zadnji korak, da ga prilepite v polnilnico GARO, s tem omogočite vzpostavite povezavo OCPP. Pomaknite se do razdelka »Configuratio« polnilnice GARO, nato »OCPP Settings«, pomaknite se navzdol do segmenta »GaroCsmsURL « in prilepite URL.









4.5 Test komunikacije

Za preizkus pravilnosti OCPP komunikacije, je na voljo "Test communication" gumb s katerim sprožite testiranj komunikacije, gumb se nahaja spodaj desno pod vsemi polji komunikacijskega kanala.

Obstajajo trije možni različni primeri komunikacijskega odziva.

1. primer: komunikacija deluje pravilno.

2. primer: ni mogoče komunicirati z napravo 1, ID naprave ni nastavljen ali je drugačen.

Primer 3: Naprava s komunikacijo OCPP 1.6 ni na voljo.

4.6 Privzeti parametri

Izpolnite napredne nastavitve in izberite parametre, prikazane na spodnji sliki. Nastavitve se lahko razlikujejo glede na potrebe lokacije. Ko končate, kliknite gumb »Končano« desno na zaslonu.

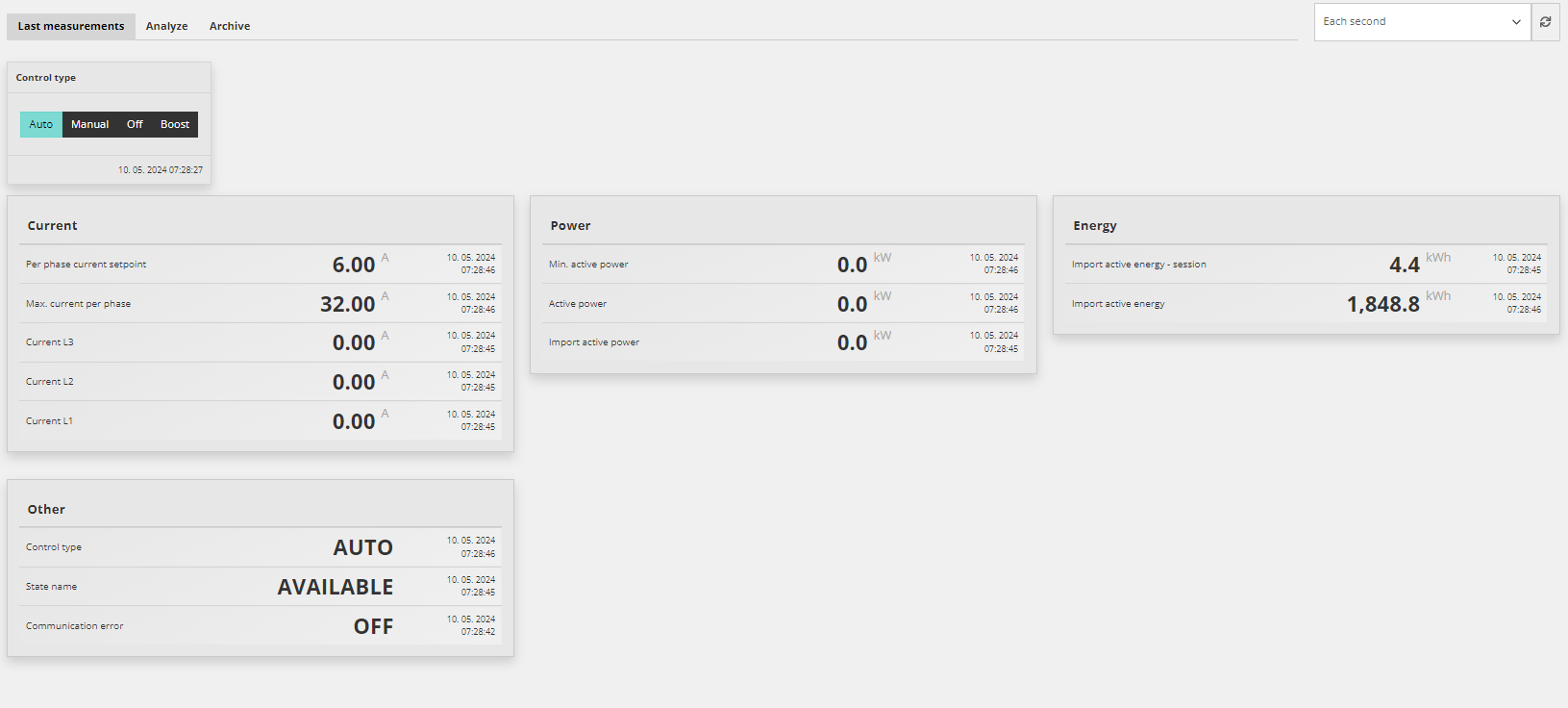

4.7 Odčitki iz naprave

Namen te točke je pokazati, kako preveriti odčitke z naprave. To storite pod »Naprava/zadnja meritev na Reduxi konfiguratorju.

Ko je naprava uspešno dodana prek konfiguratorja, jo lahko spremljate preko spletne aplikacije Reduxi .

4.8 Ponastavitev na tovarniške nastavitve

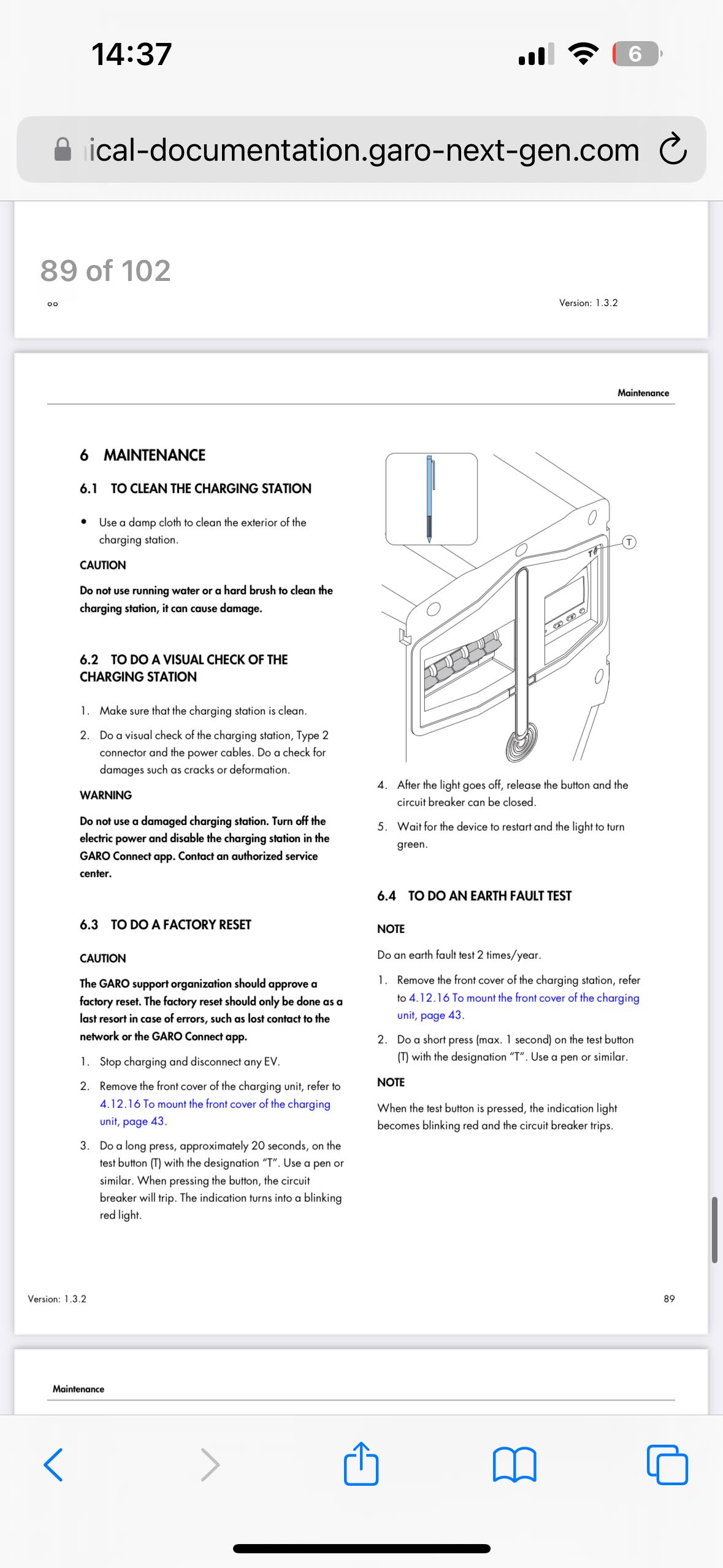

V primerih, ko je polnilnic prestavljen ali se mora povezati v drugo omrežje, je potrebna ponastavitev na tovarniške nastavitve. Če želite izvesti ponastavitev na tovarniške nastavitve, pritisnite in 20 sekund držite testni gumb, nato znova konfigurirajte polnilnico GARO.
