Integrirajte krmilnik Reduxi s polnilnico DAZE preko Wi-Fi z uporabo protokola Modbus TCP. Prilagodljivost Reduxi omogoča zmanjšanje stroškov do 30 % .

1. Namestite aplikacijo DAZE

https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d

1.1 Aplikacija je na voljo v trgovini Google Store:https://play.google.com/store/apps/details?id=com.daze.ble

1.2 Aplikacija je na voljo v trgovini Apple App Store:

https://apps.apple.com/it/app/daze/id1616674889

2. Povežite se z aplikacijo DAZE

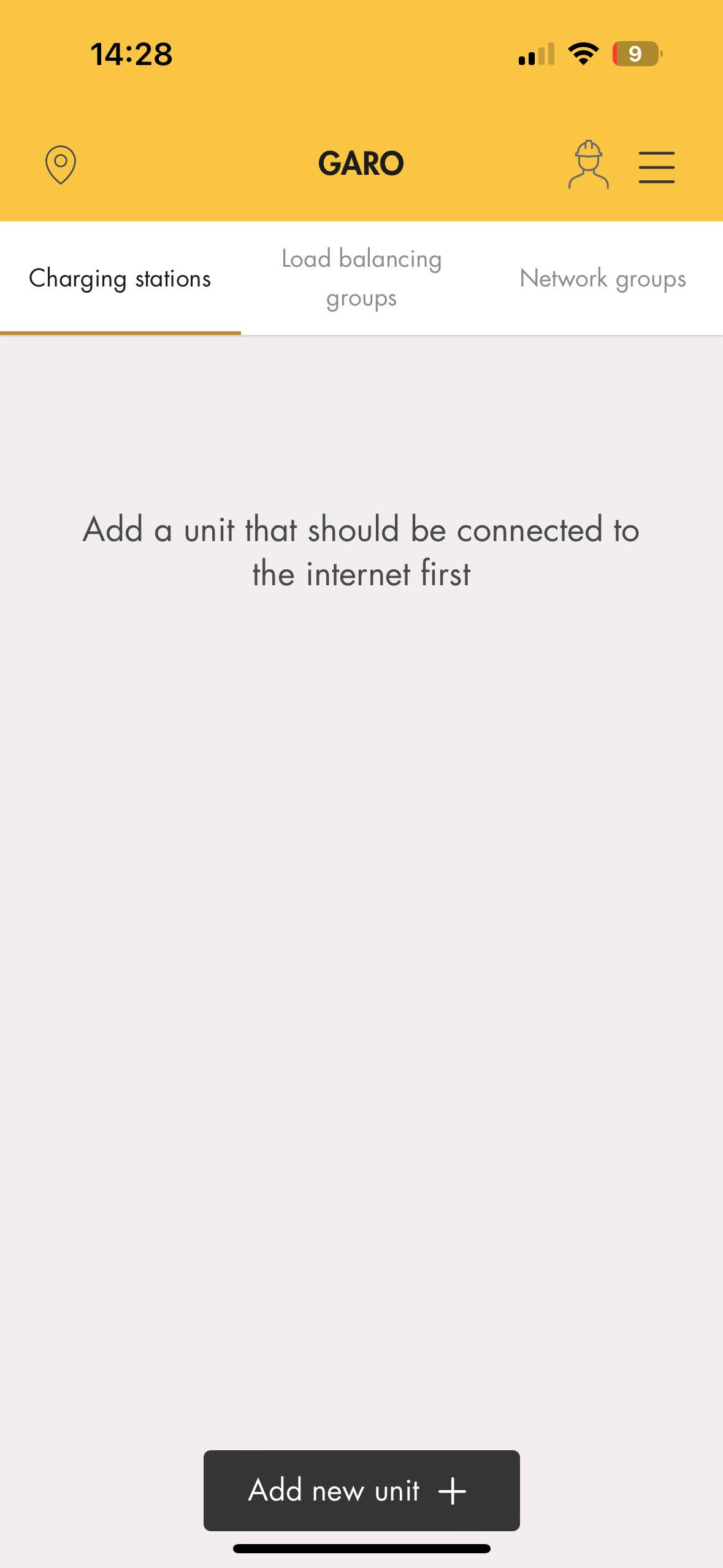

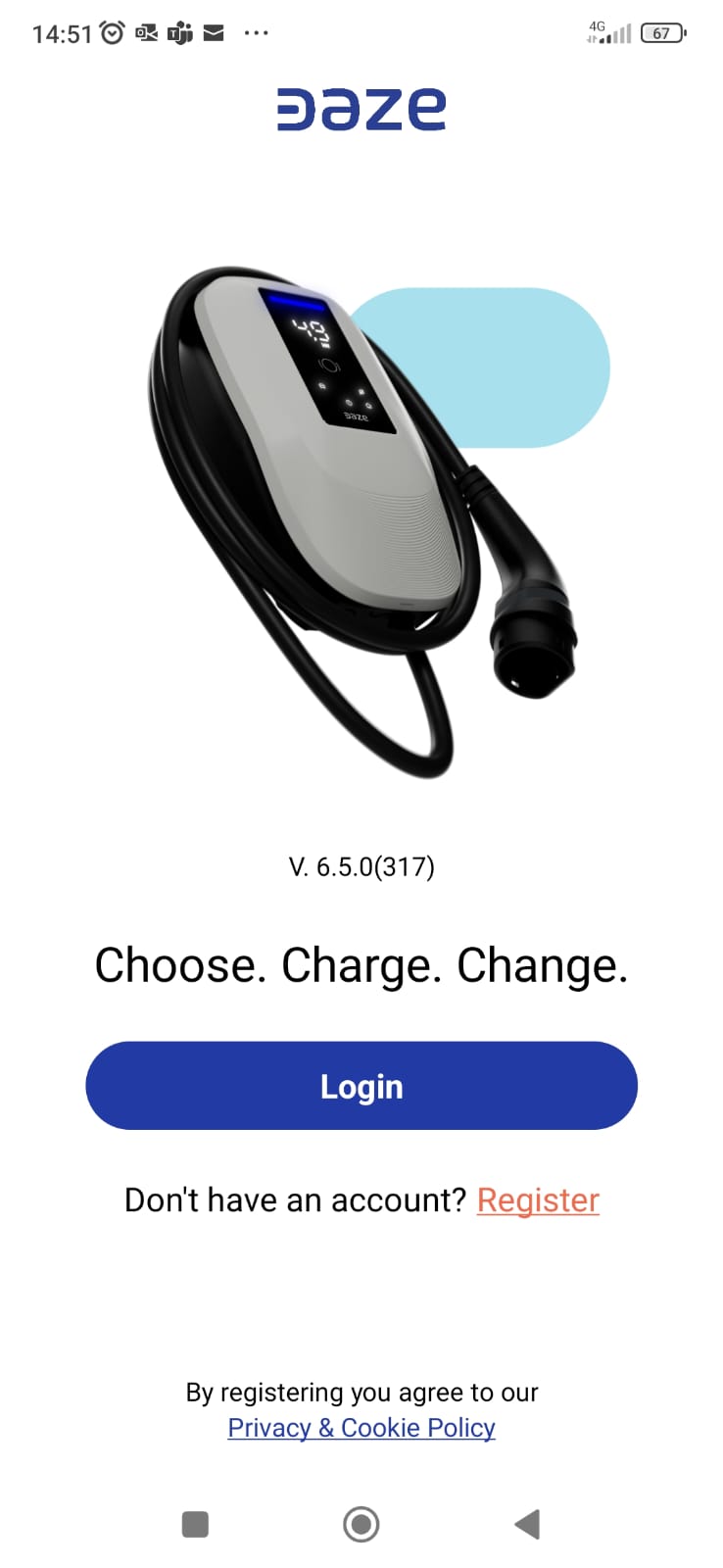

2.1 Prijava/registracija v aplikaciji GARO Connect

Odprite aplikacijo, se prijavite ali registrirajte nov račun s klikom na gumb 'Registracija', nato se prijavite.

2.1.1 Nastavitve polnilnice DAZE EV

Ko je prijava opravljena, je treba predhodno konfigurirati polnilnico DAZE.

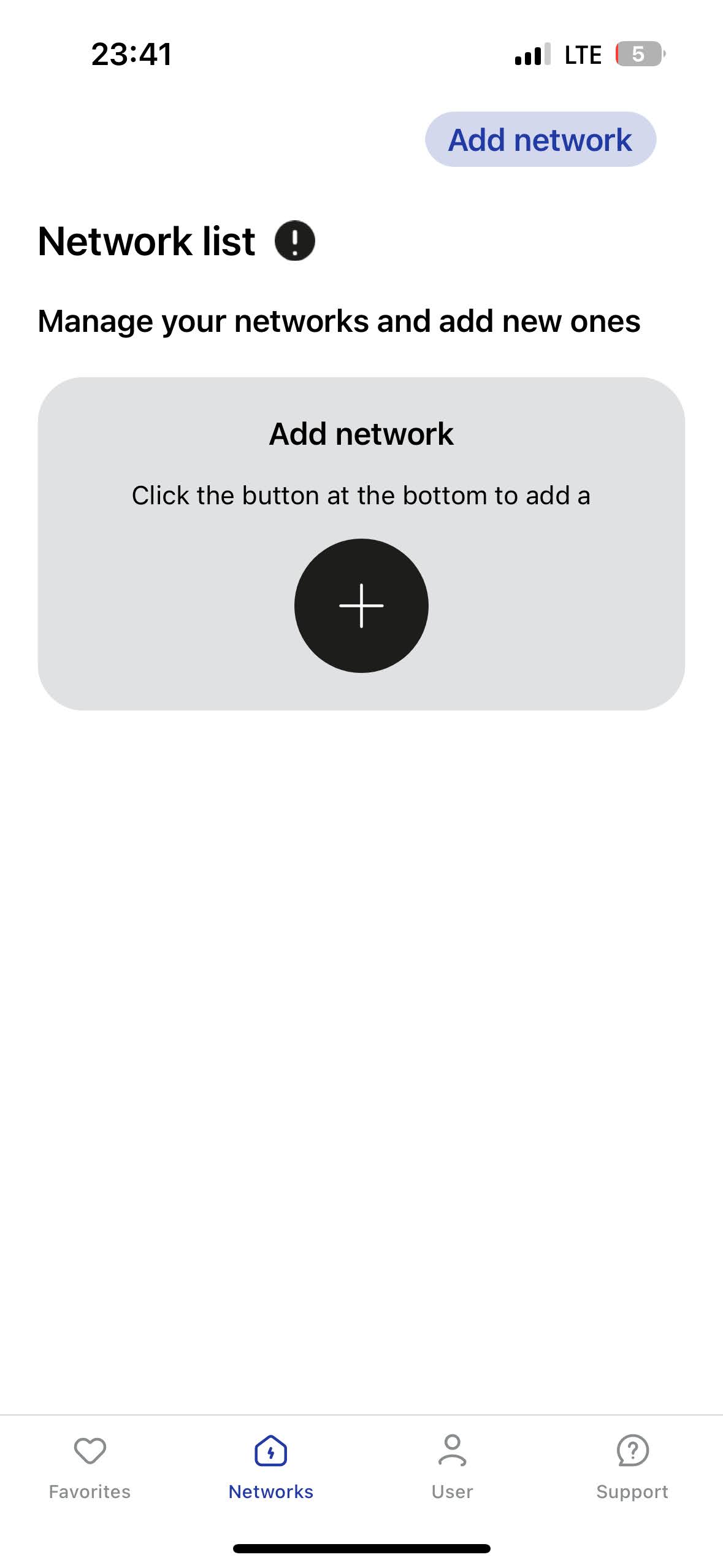

Dodaj omrežje

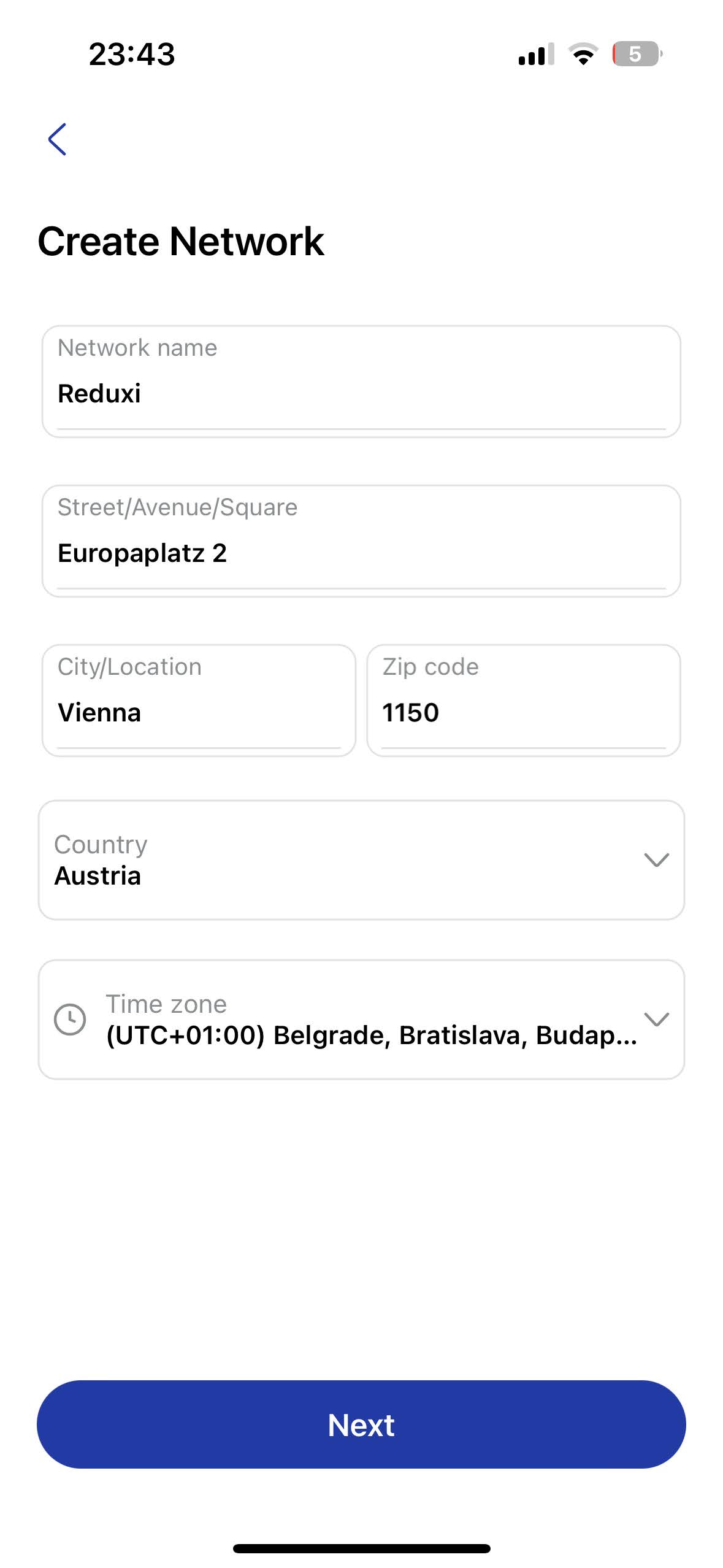

Ustvarite omrežje (izpolnite potrebne informacije)

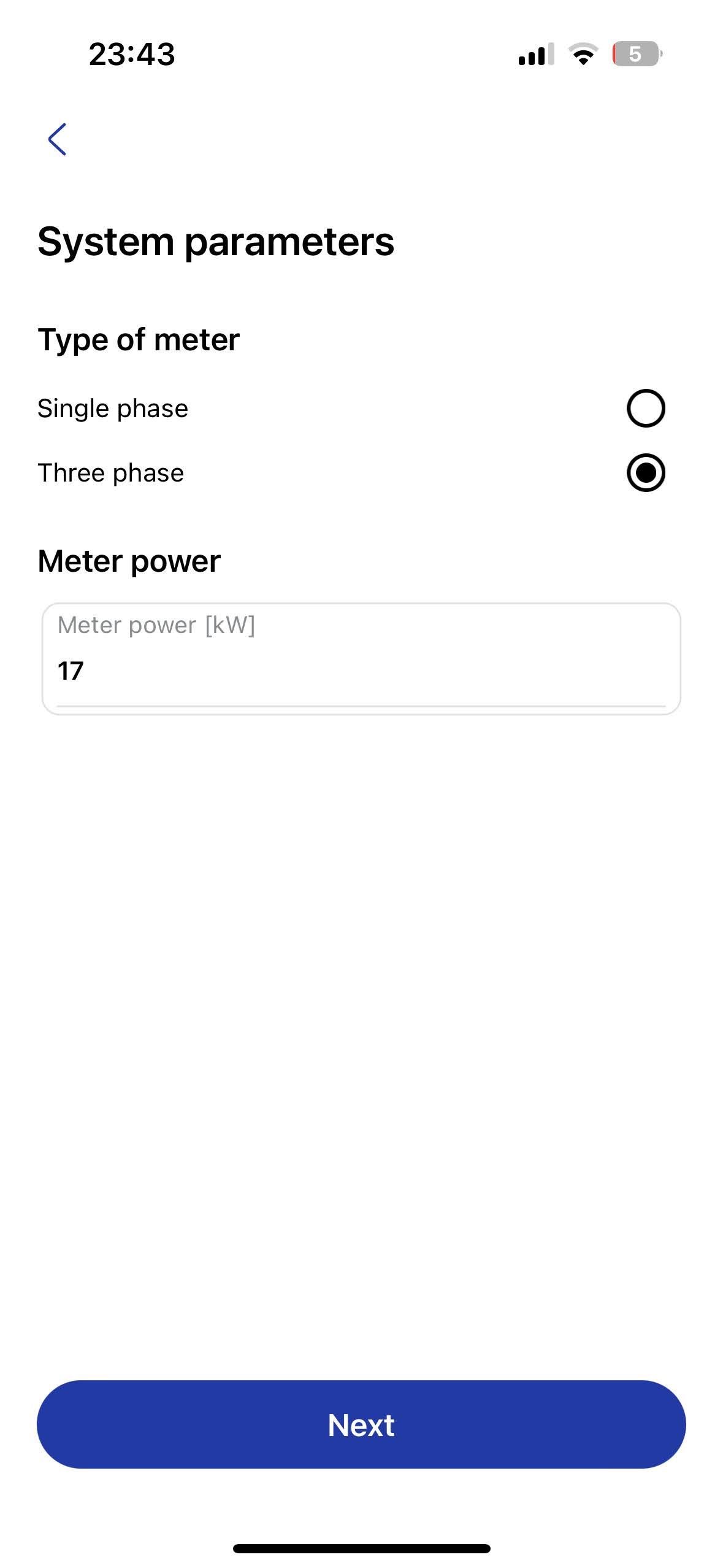

Sistemski parametri

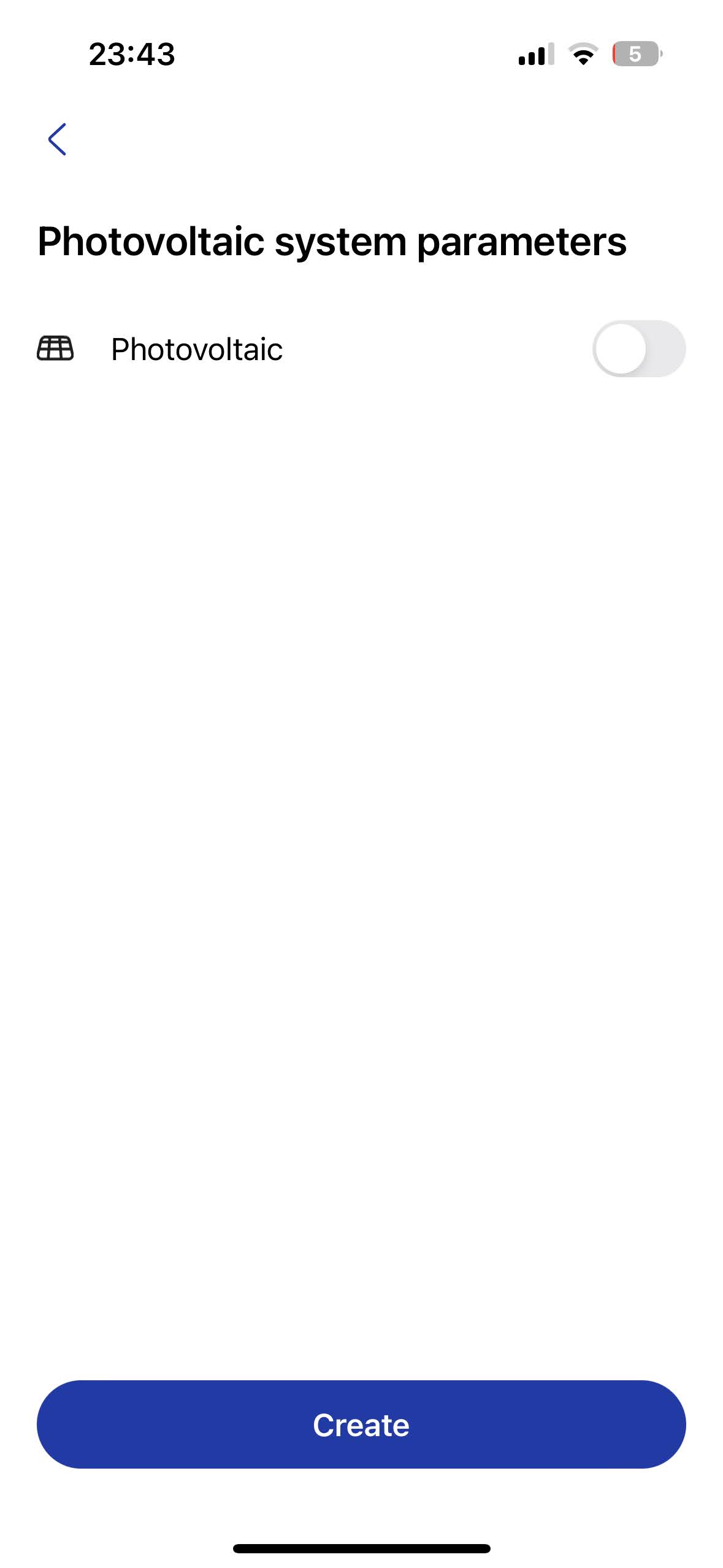

Parametri PV sistema (če so implementirani)

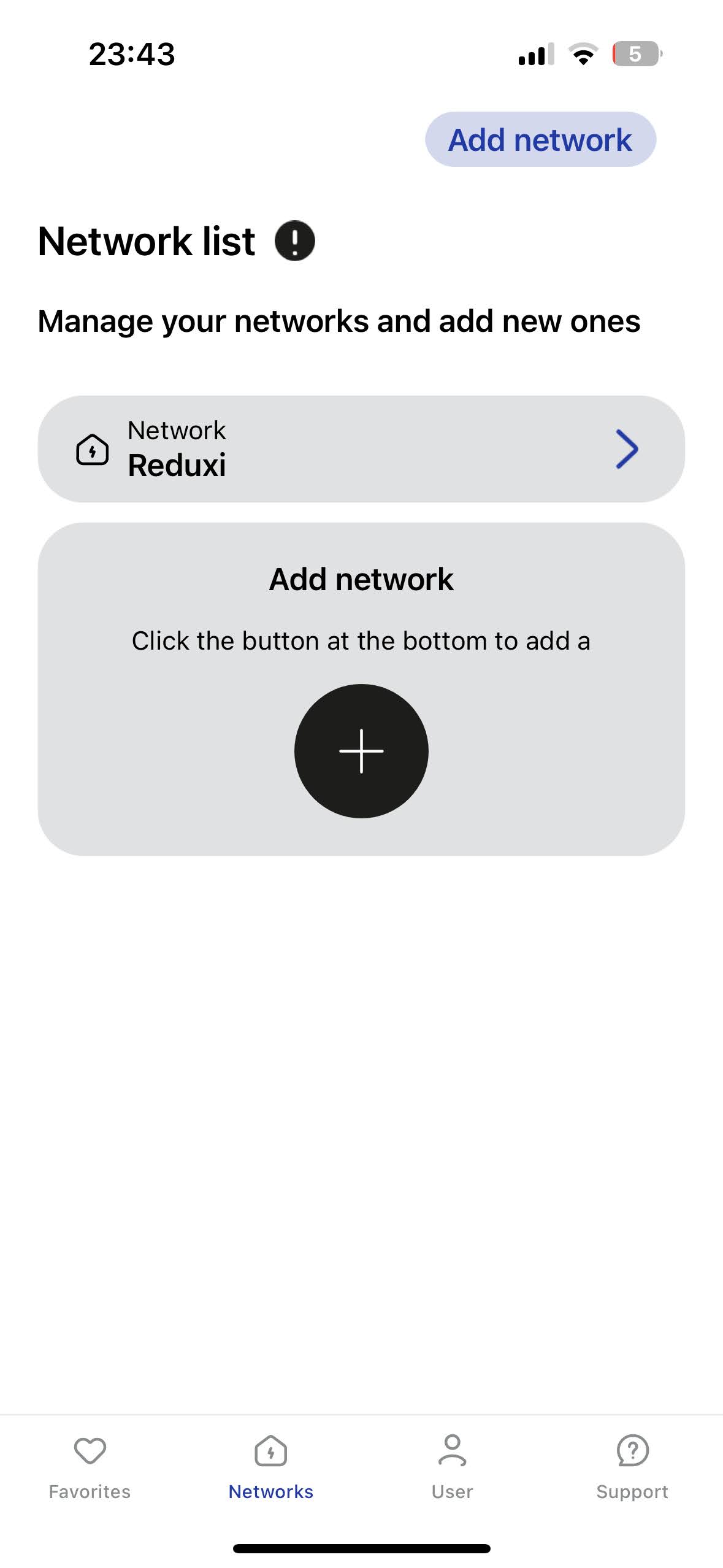

Seznam omrežij (izberite novo dodano omrežje)

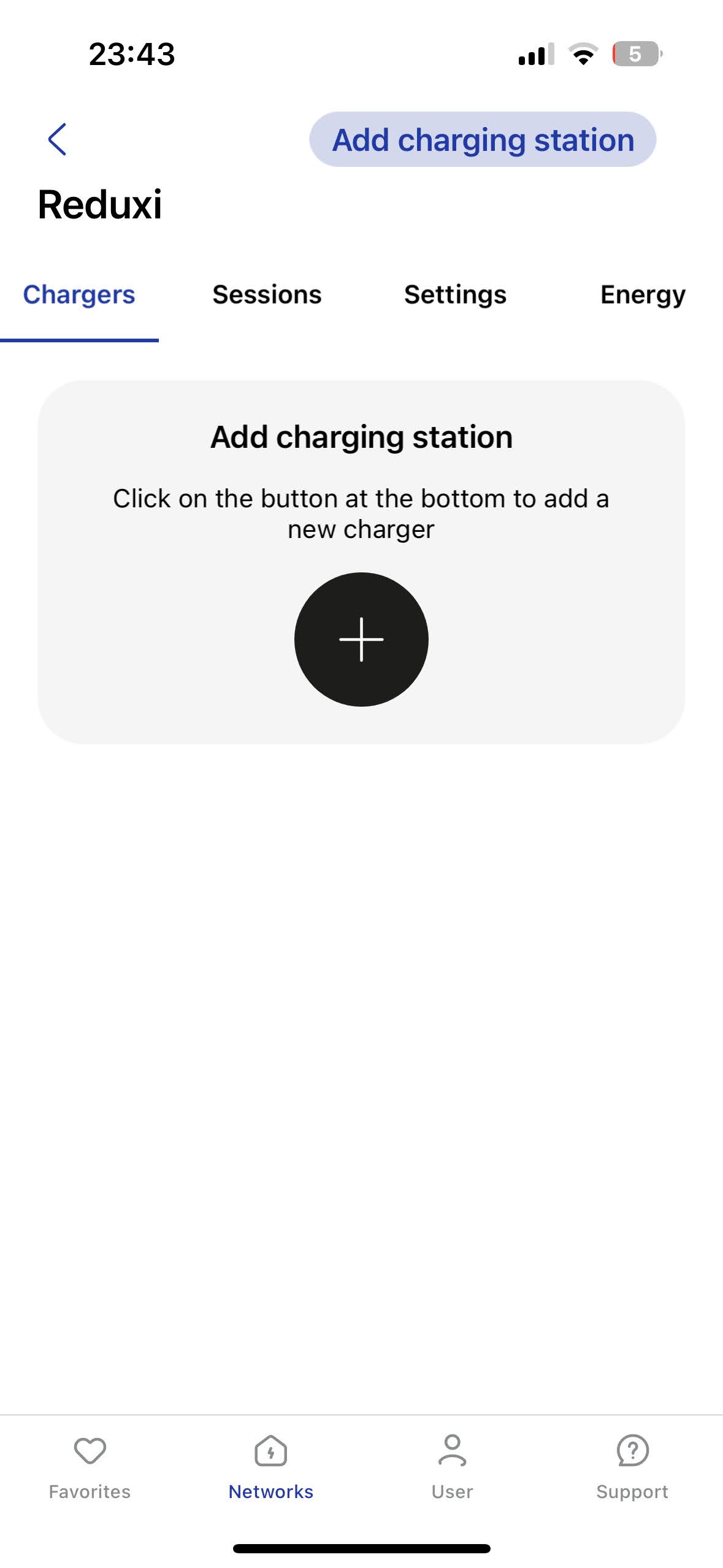

Dodajte polnilnico

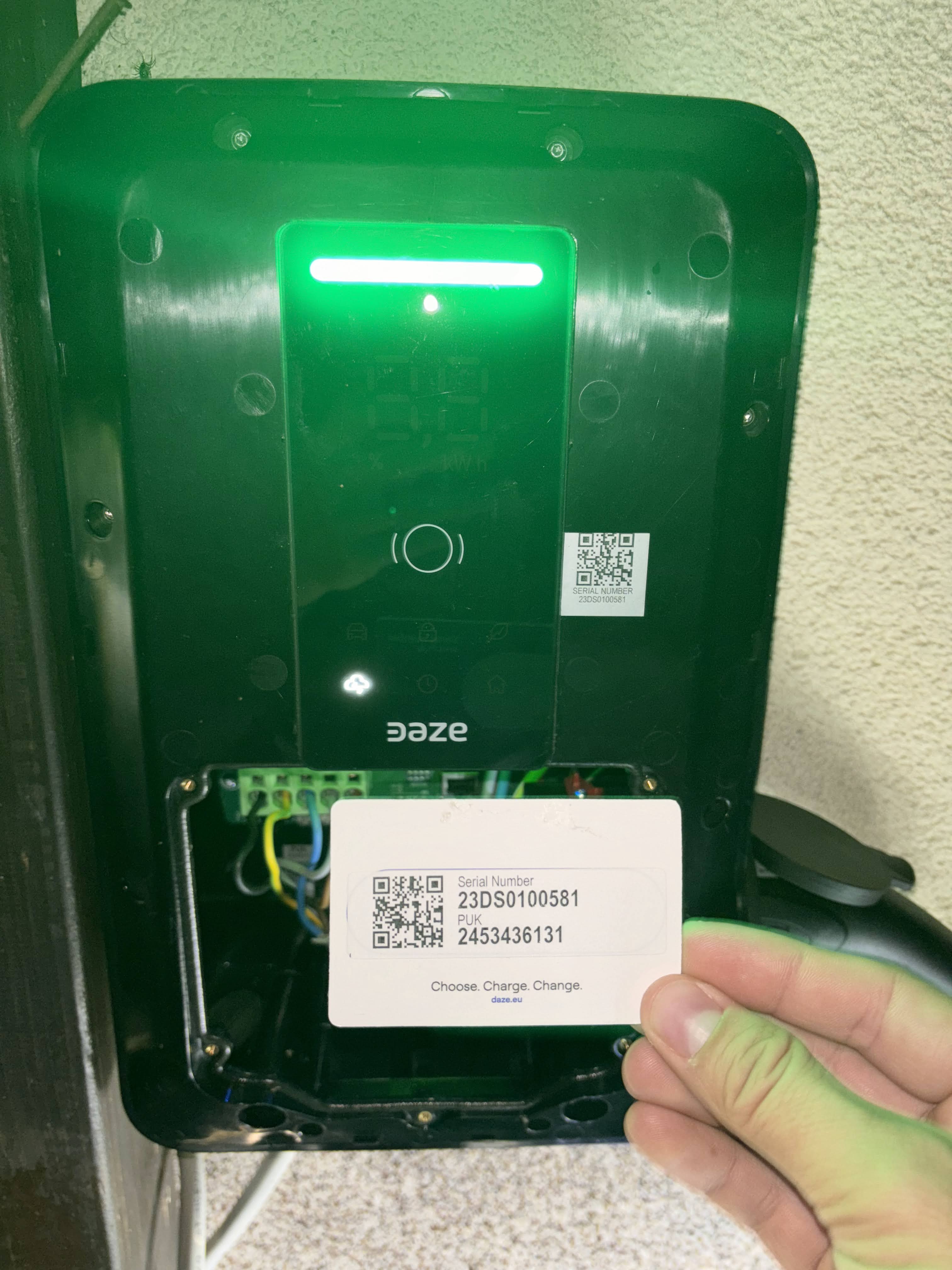

Skenirajte kodo QR na kartici

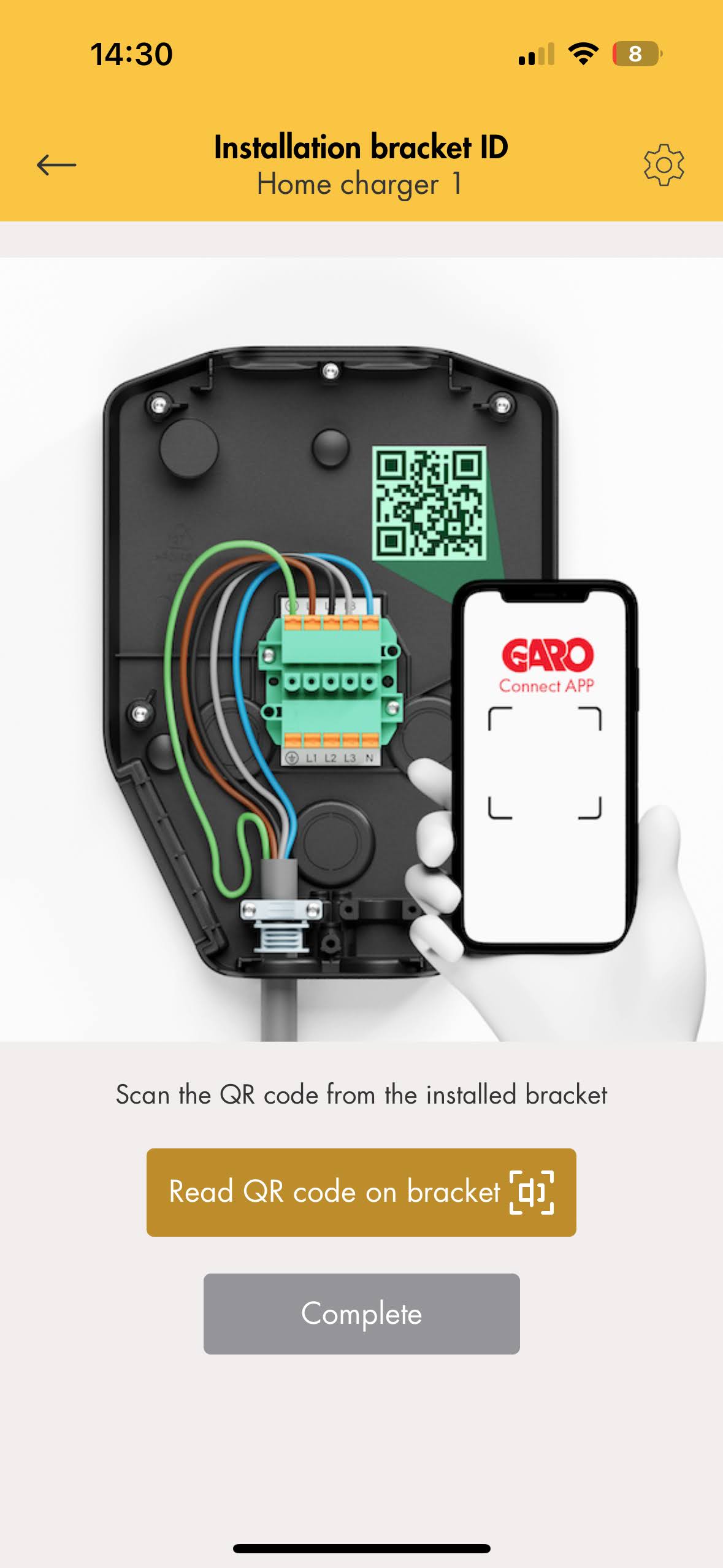

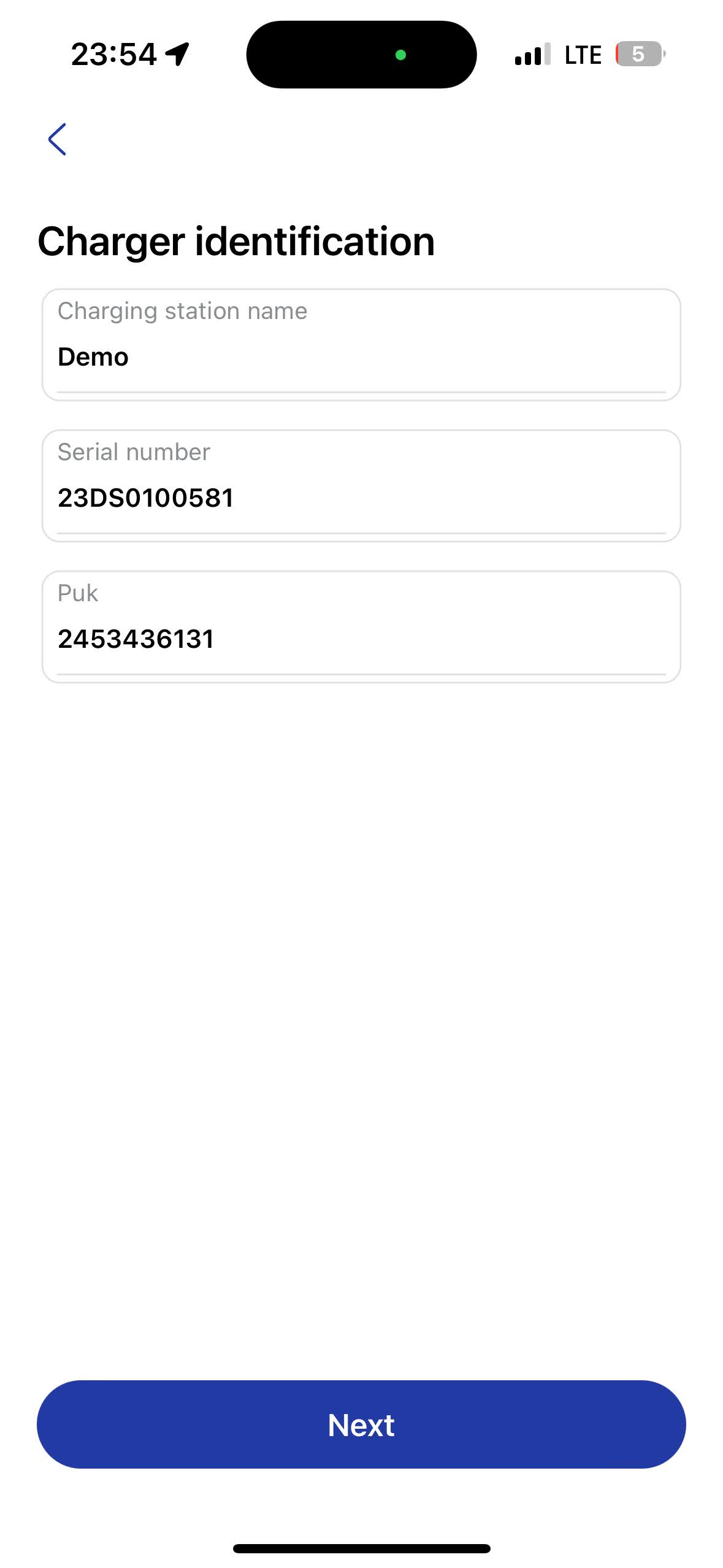

Identifikacija polnilnice (s kartice s kodo QR)

ID polnilnika.jpg

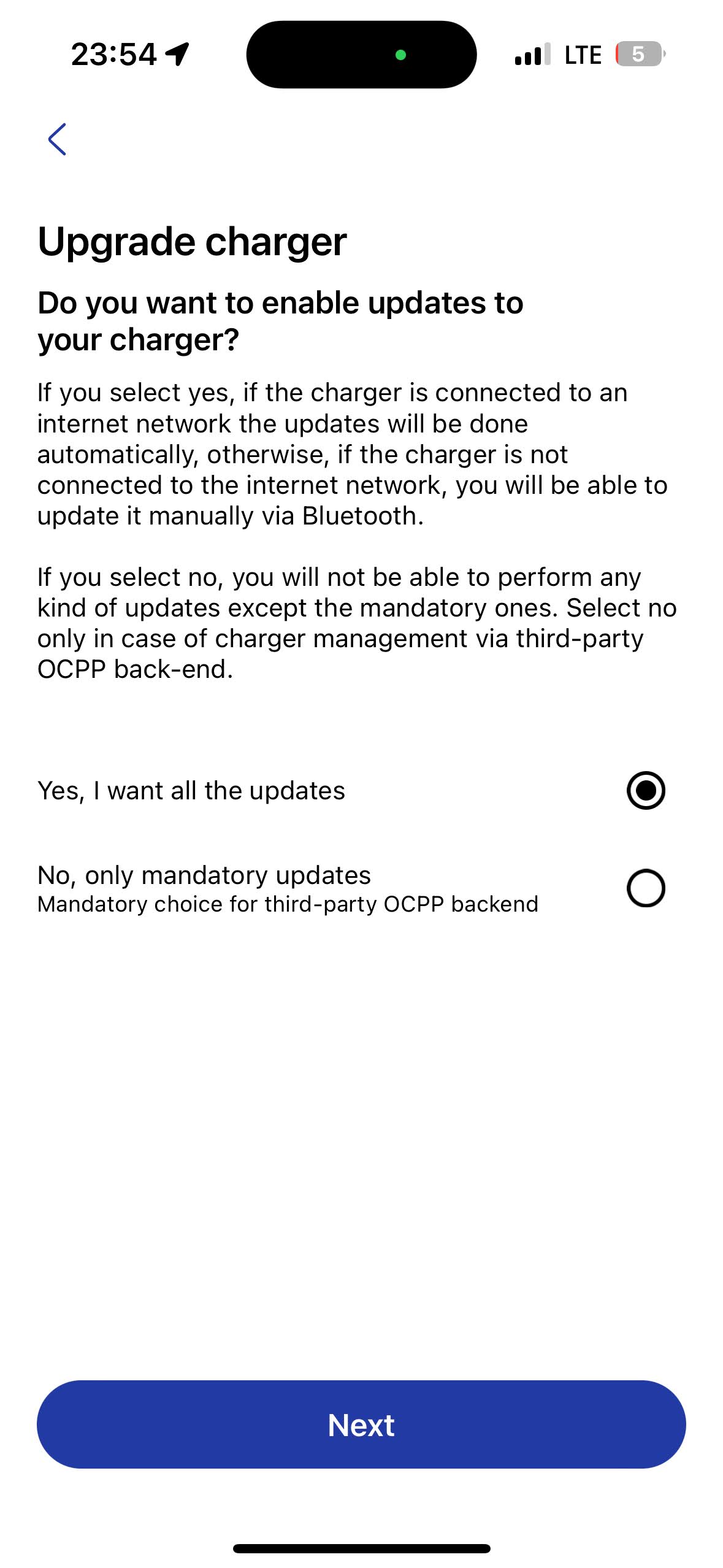

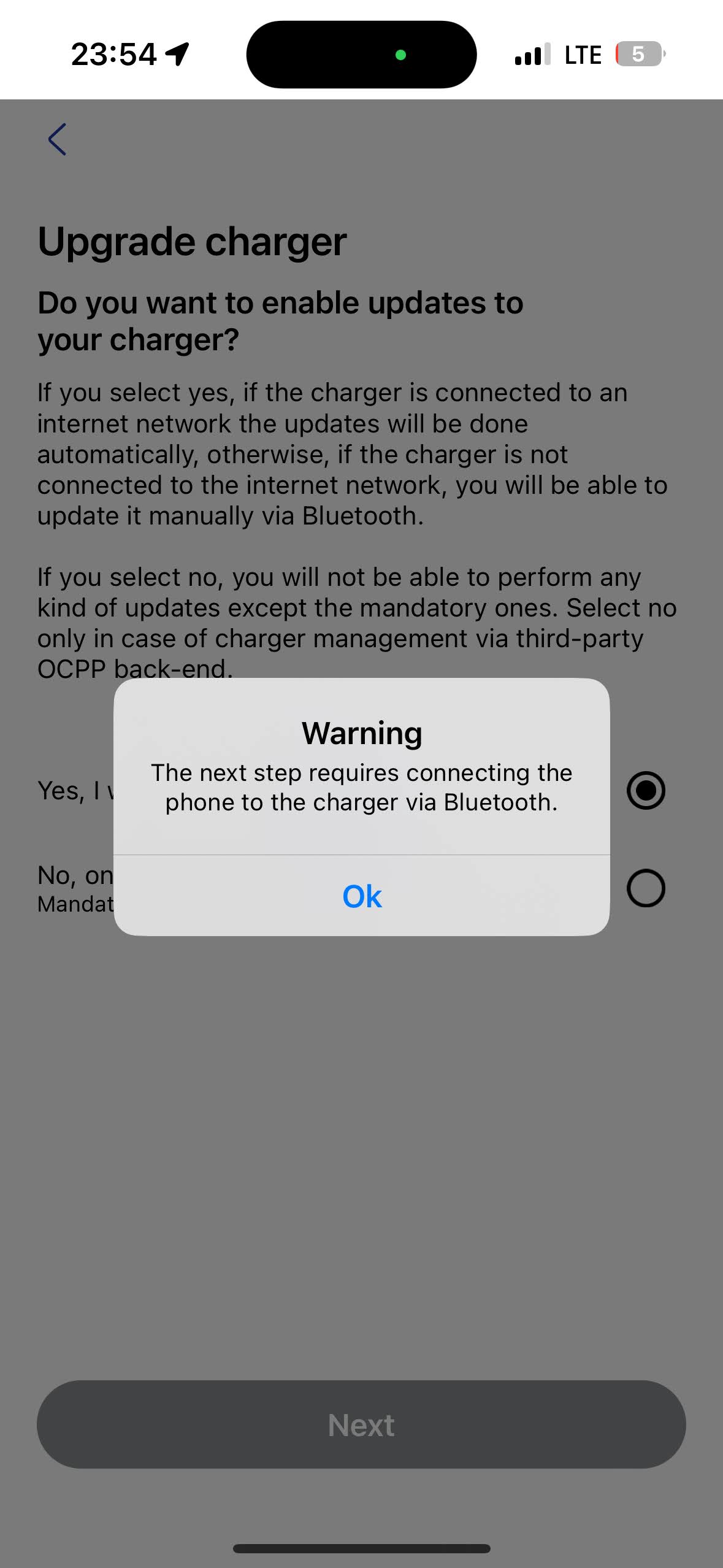

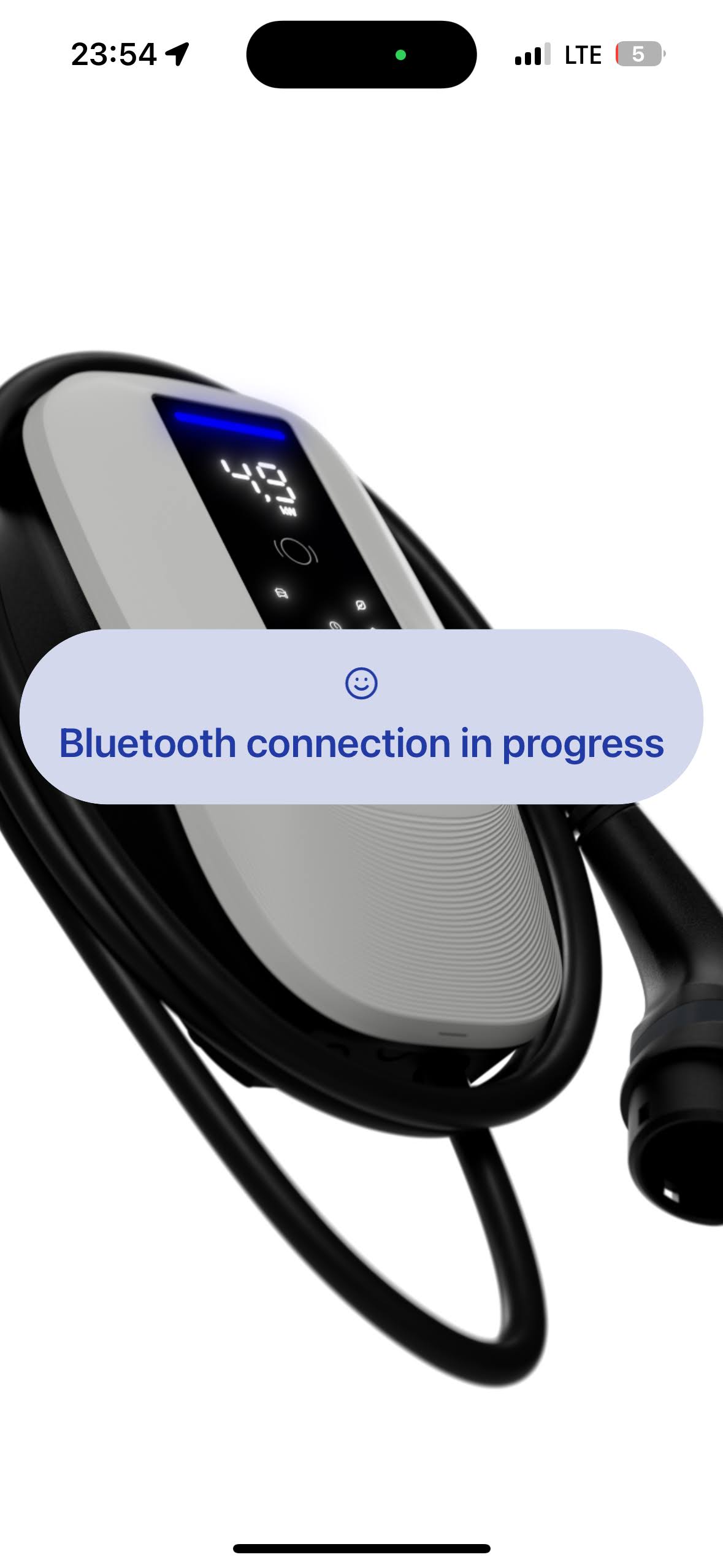

Posodobite polnilnico

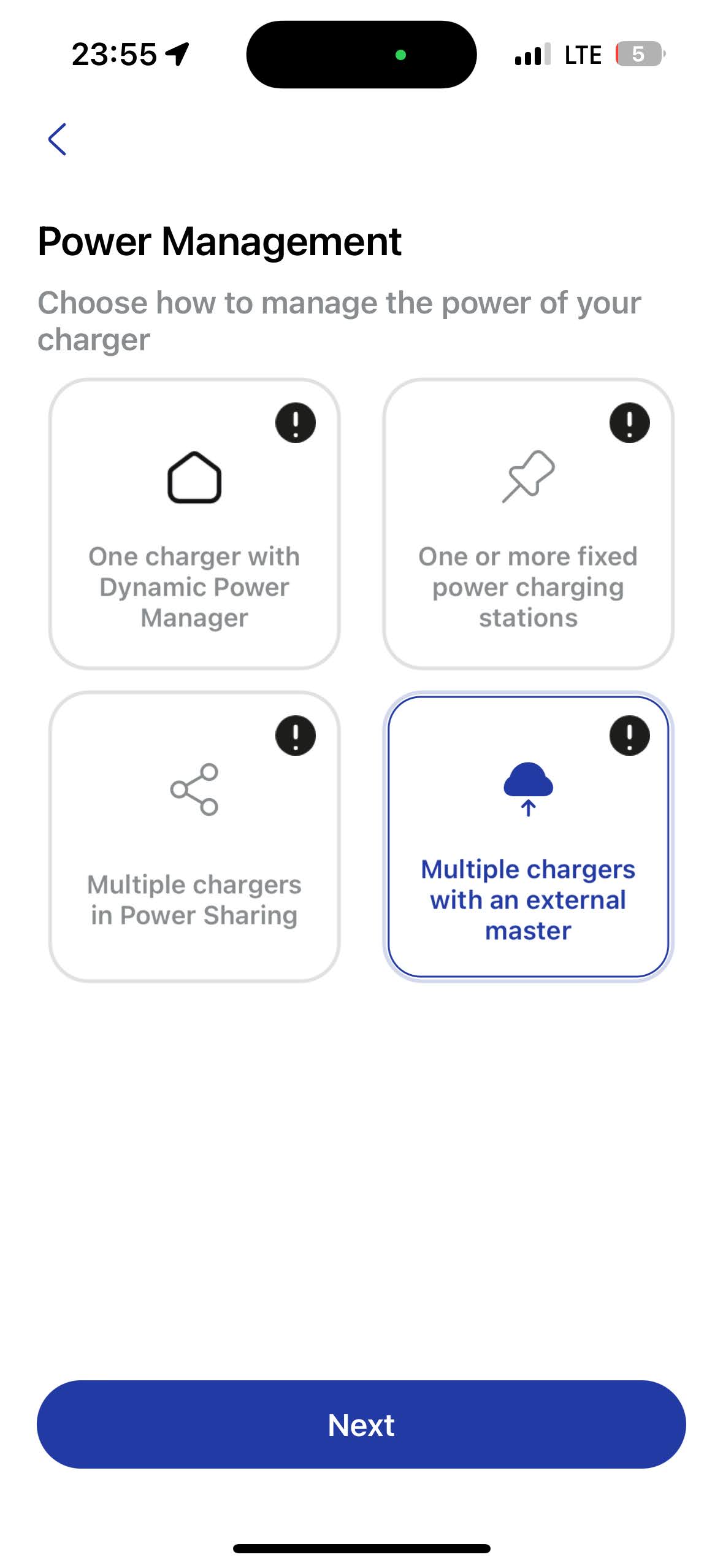

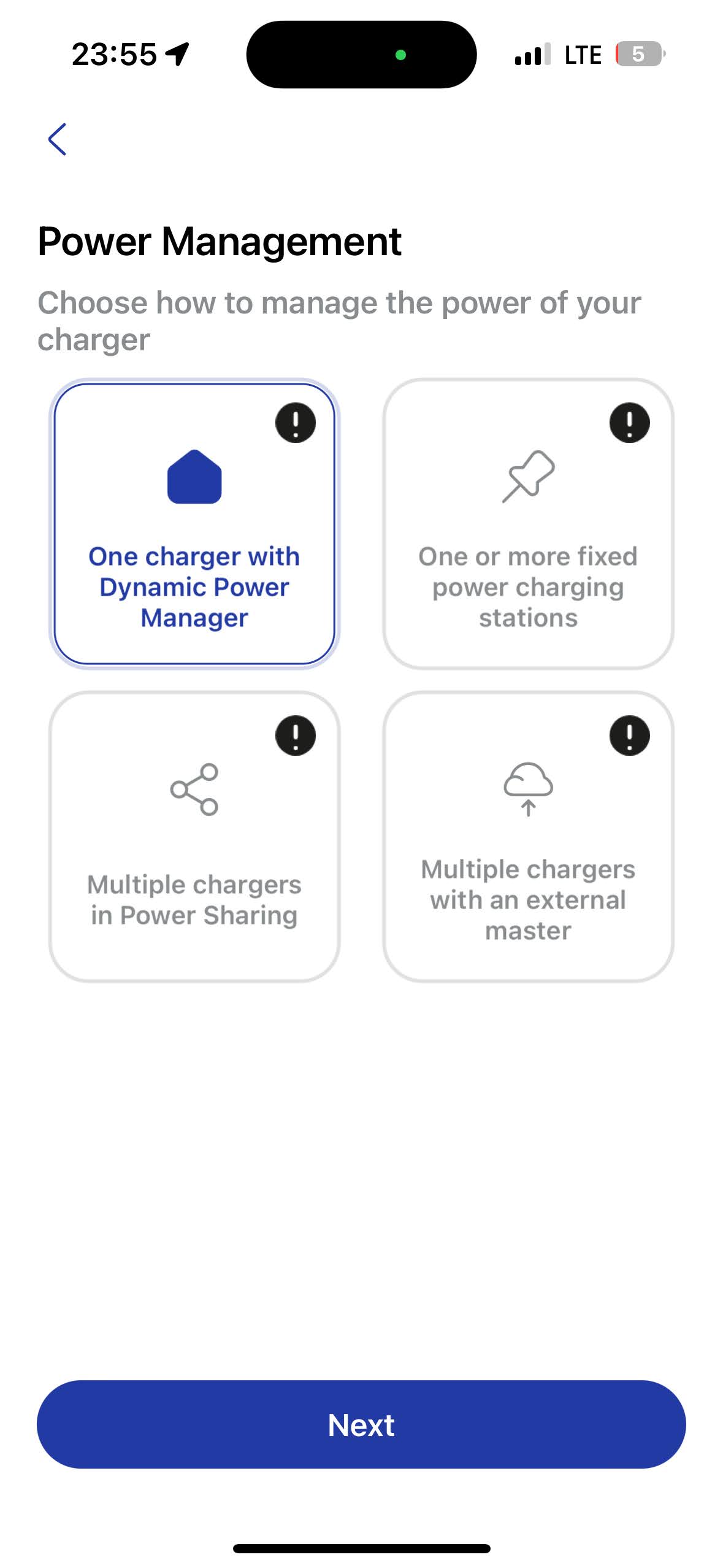

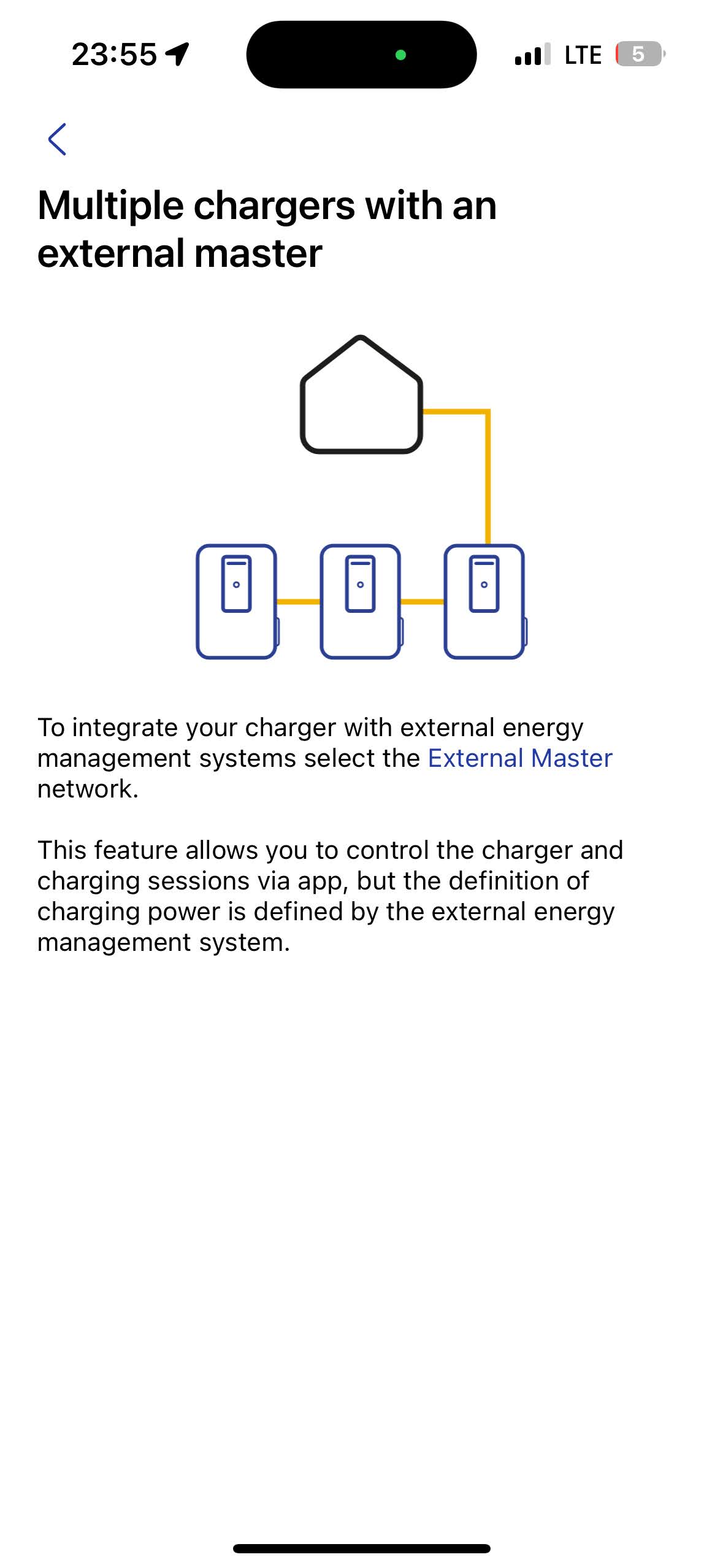

Upravljanje porabe (izberite svojo možnost)

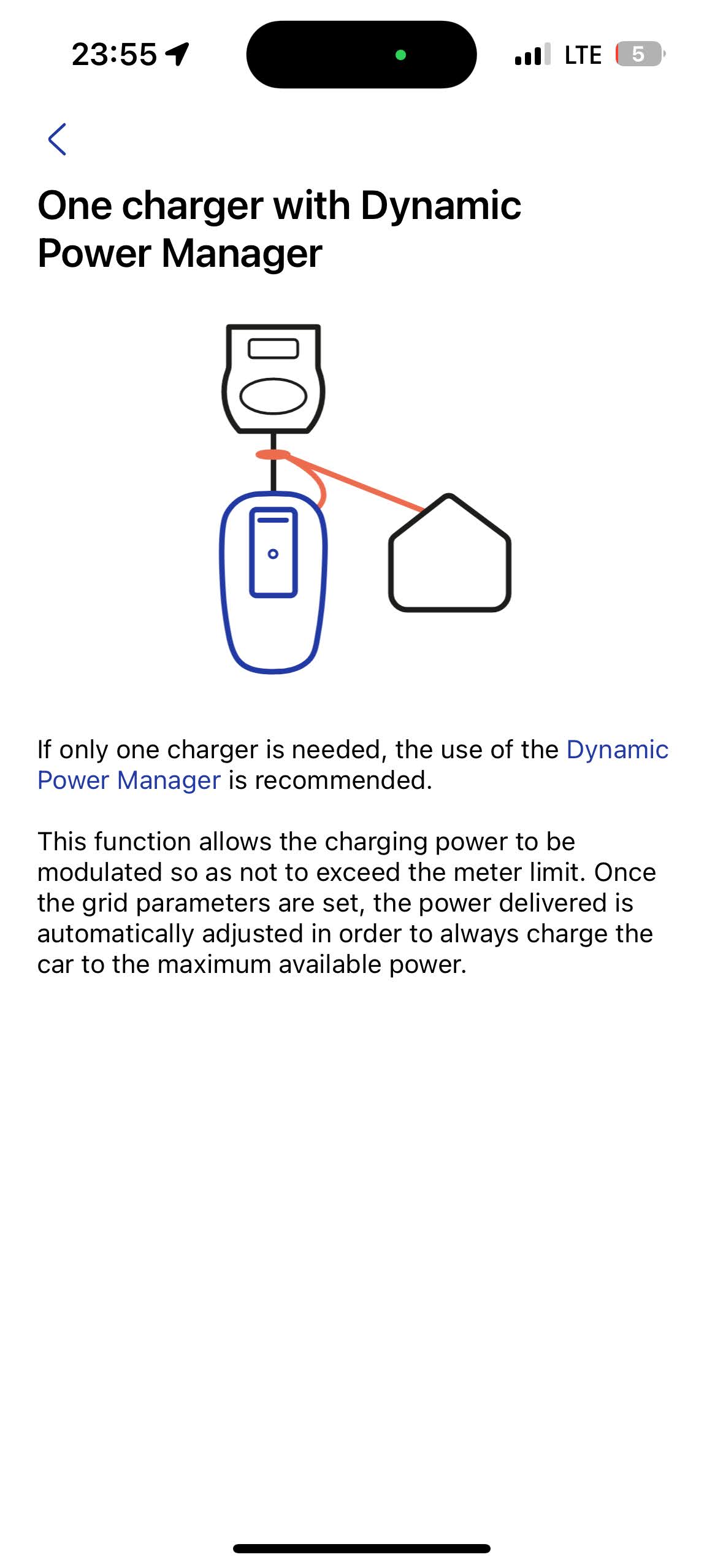

Info-zanak (iz prejšnje točke) za dodatne informacije

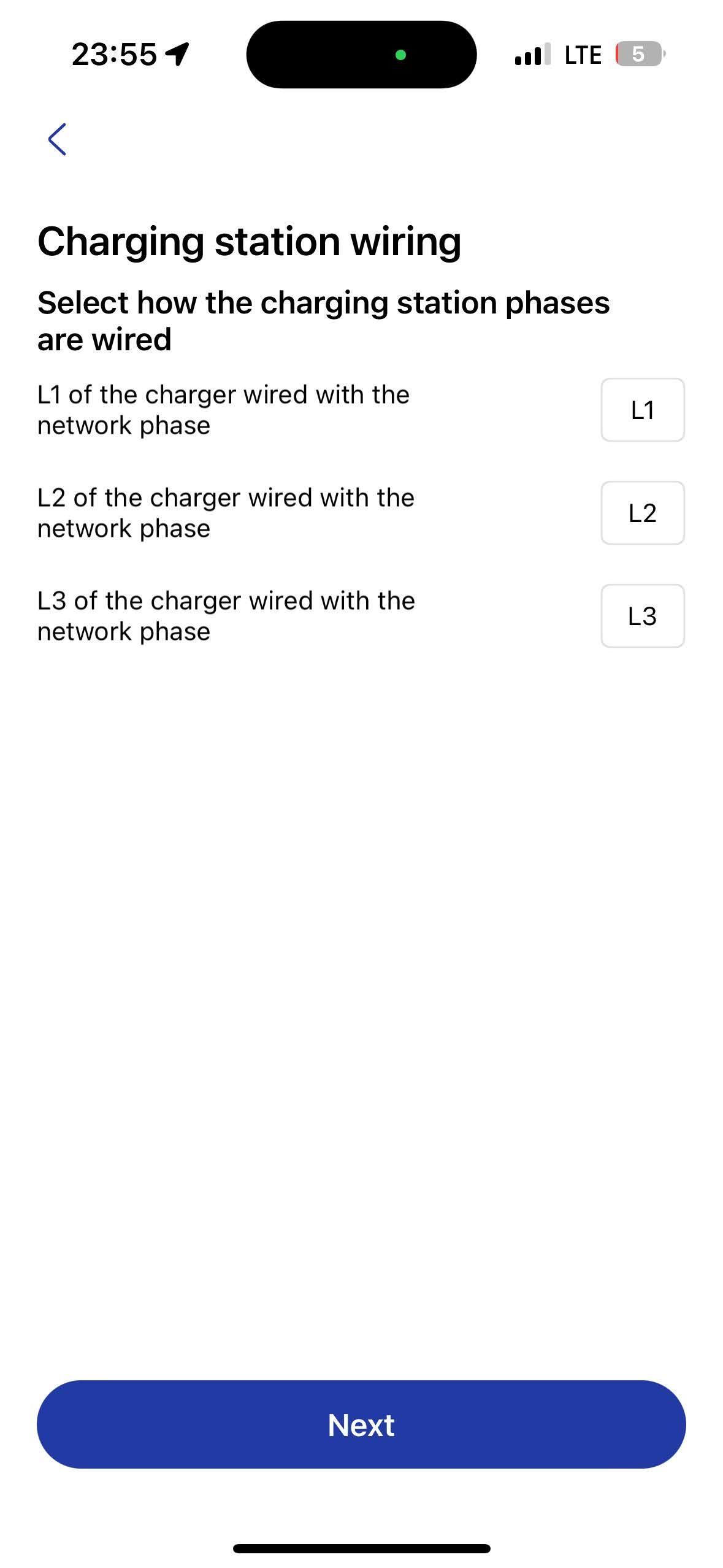

Ožičenje polnilnice

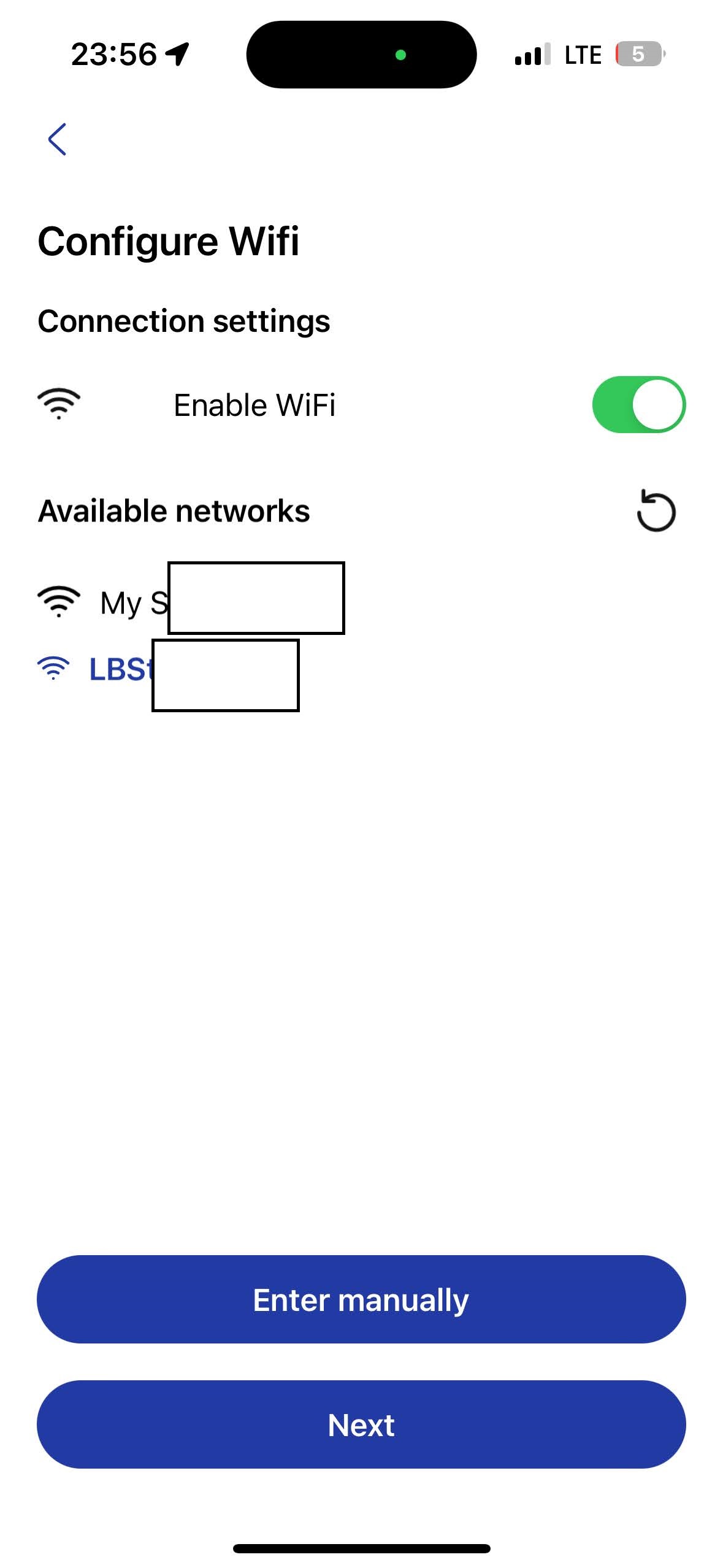

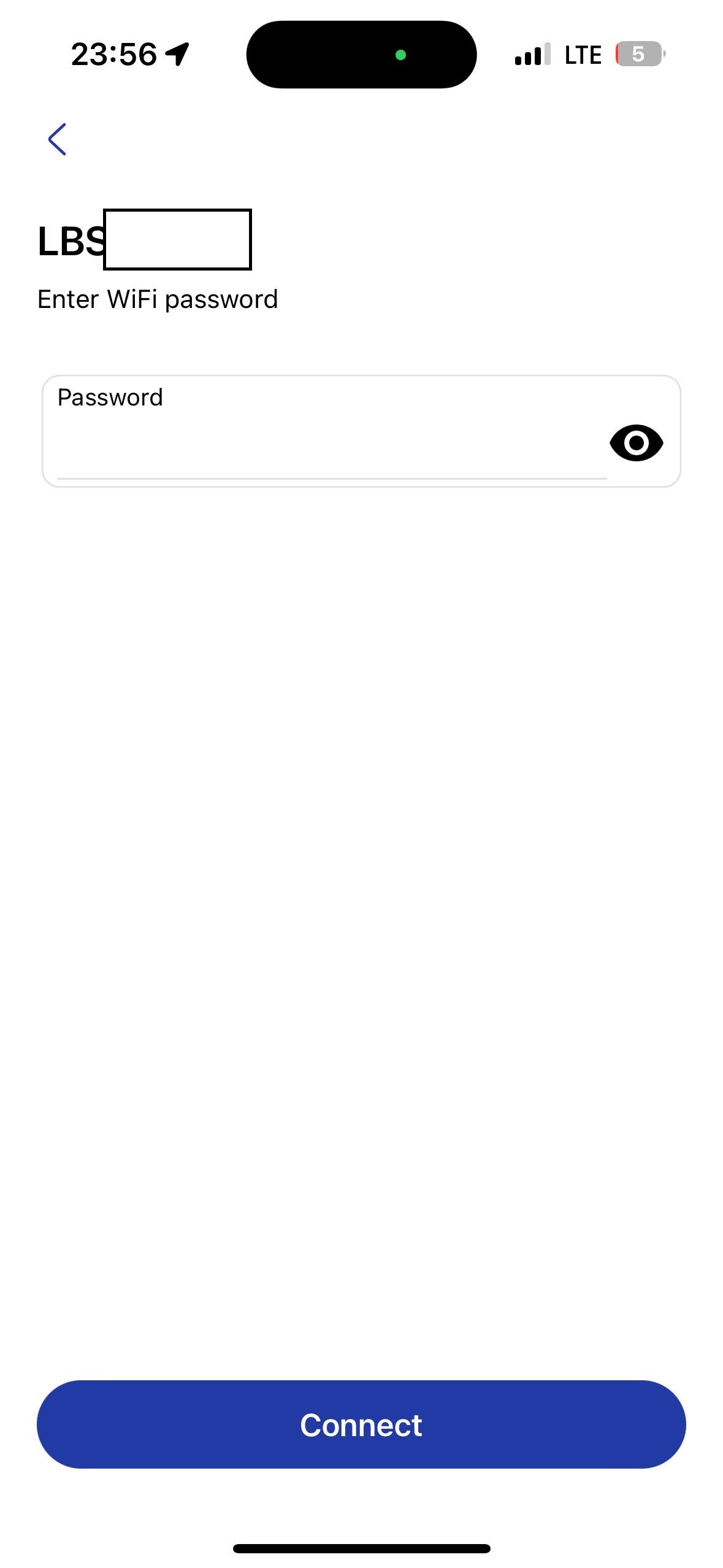

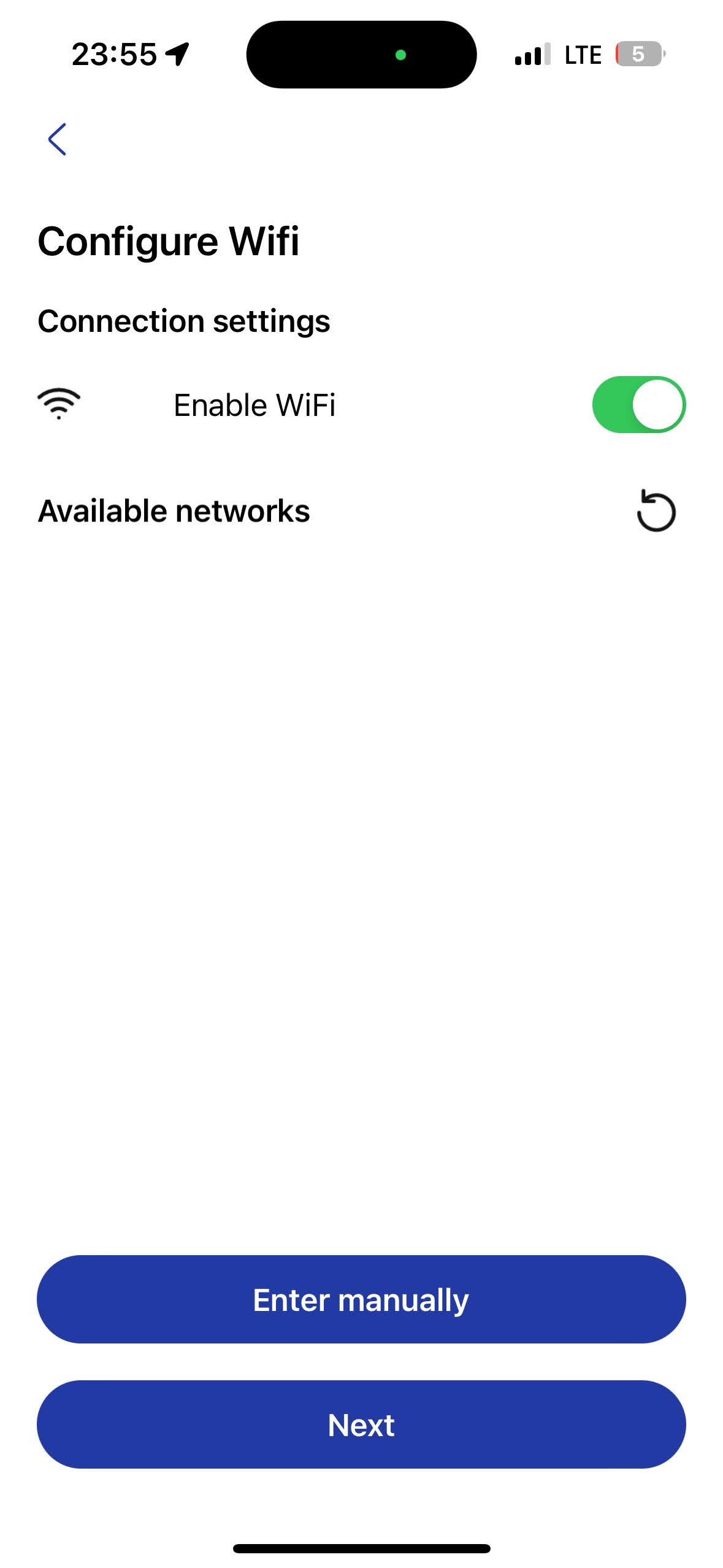

Konfigurirajte Wifi (izberite Wifi in se prijavite v omrežje Wifi)

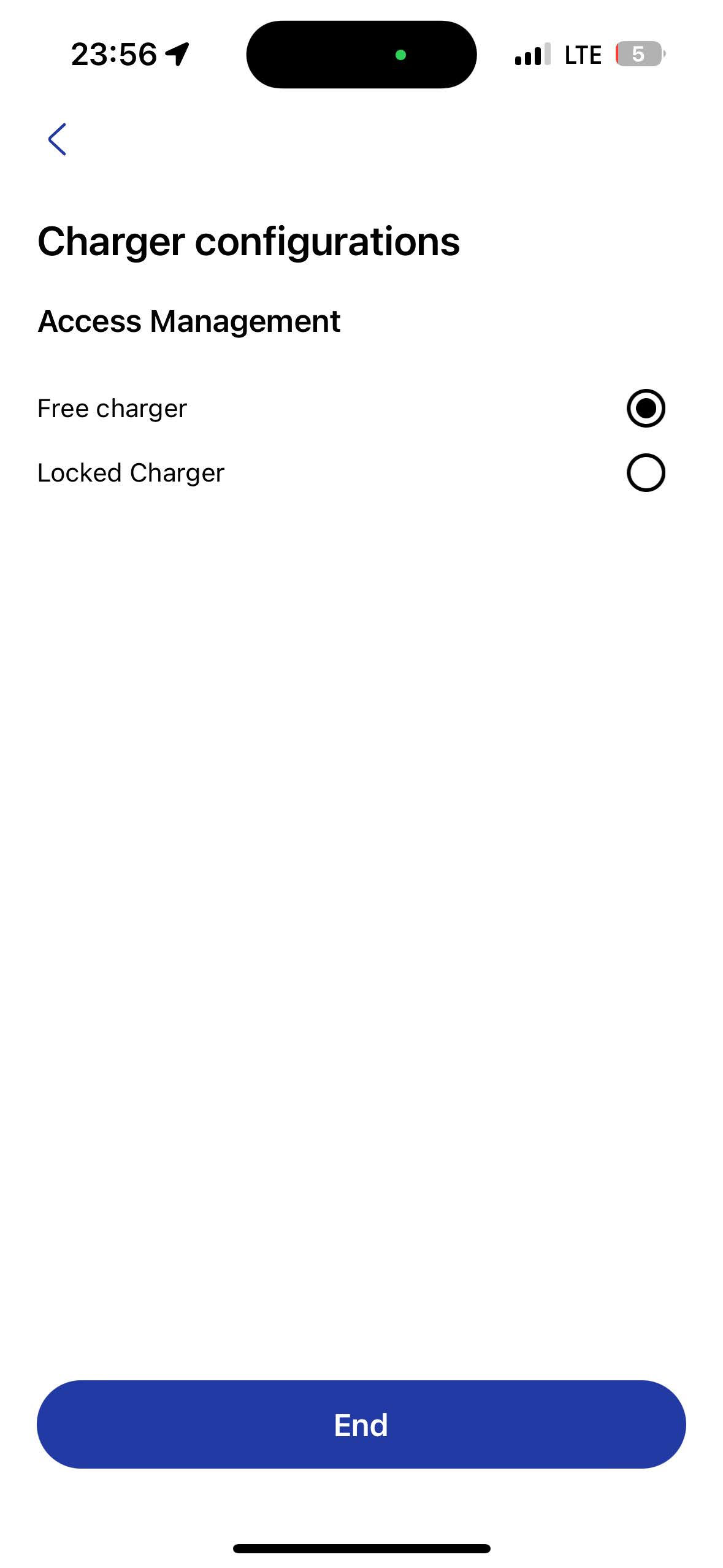

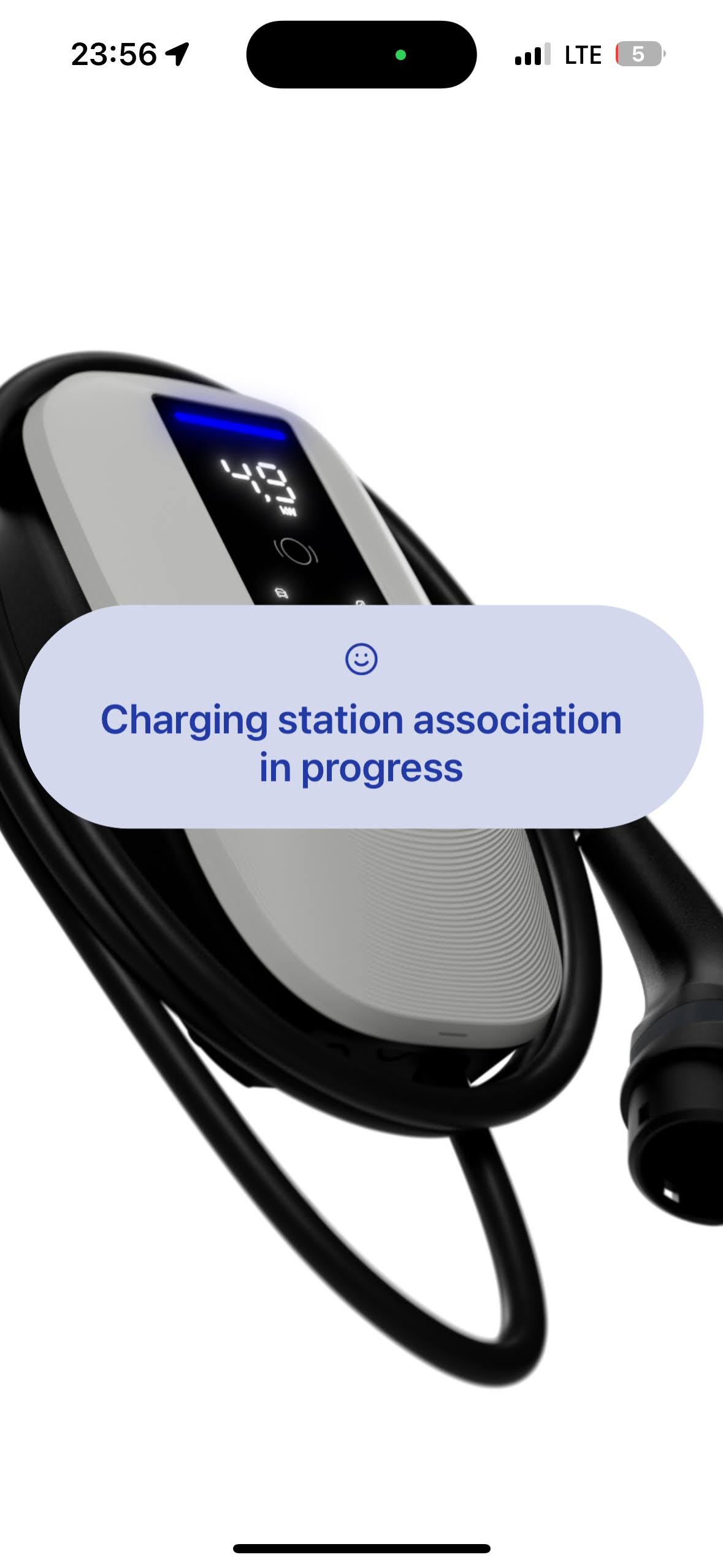

Konfiguracije polnilnice (končni korak)

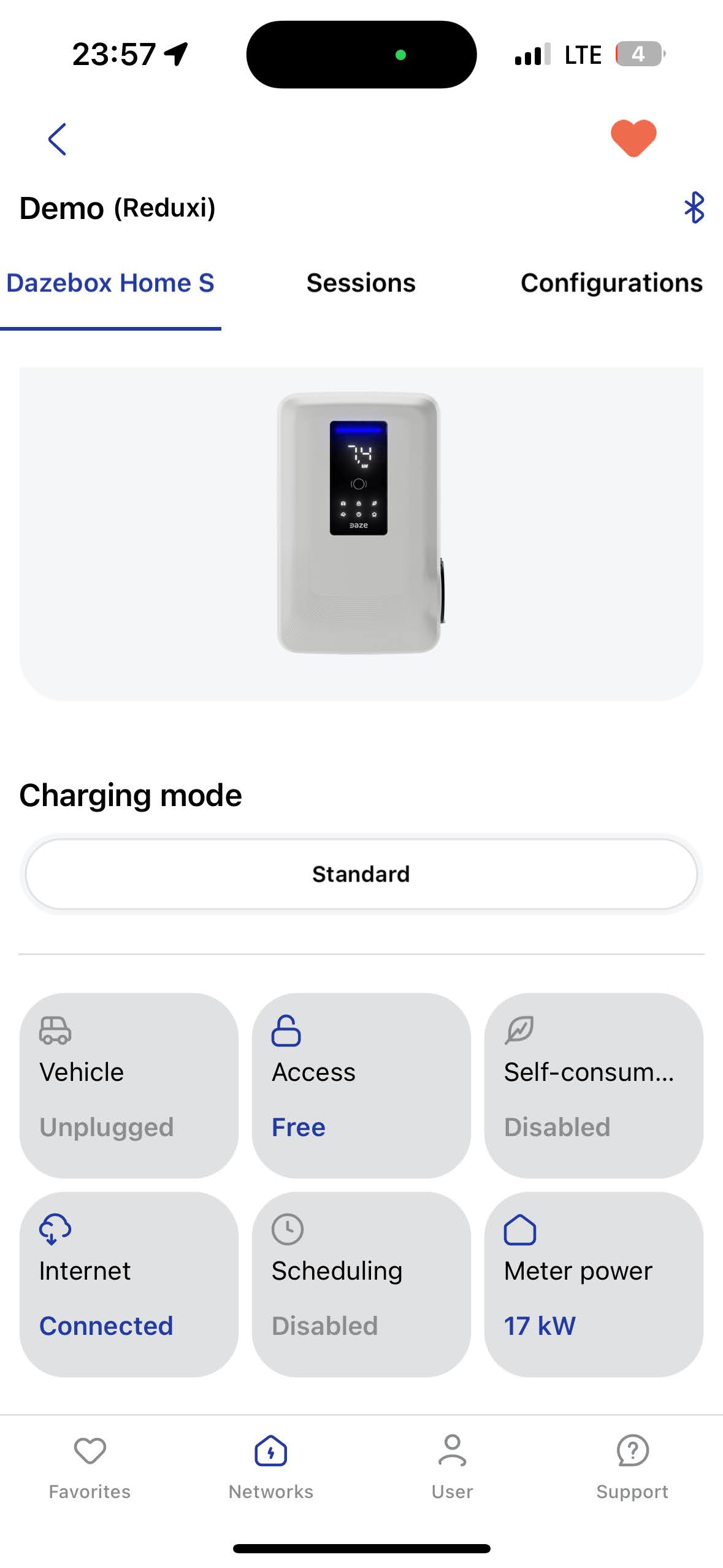

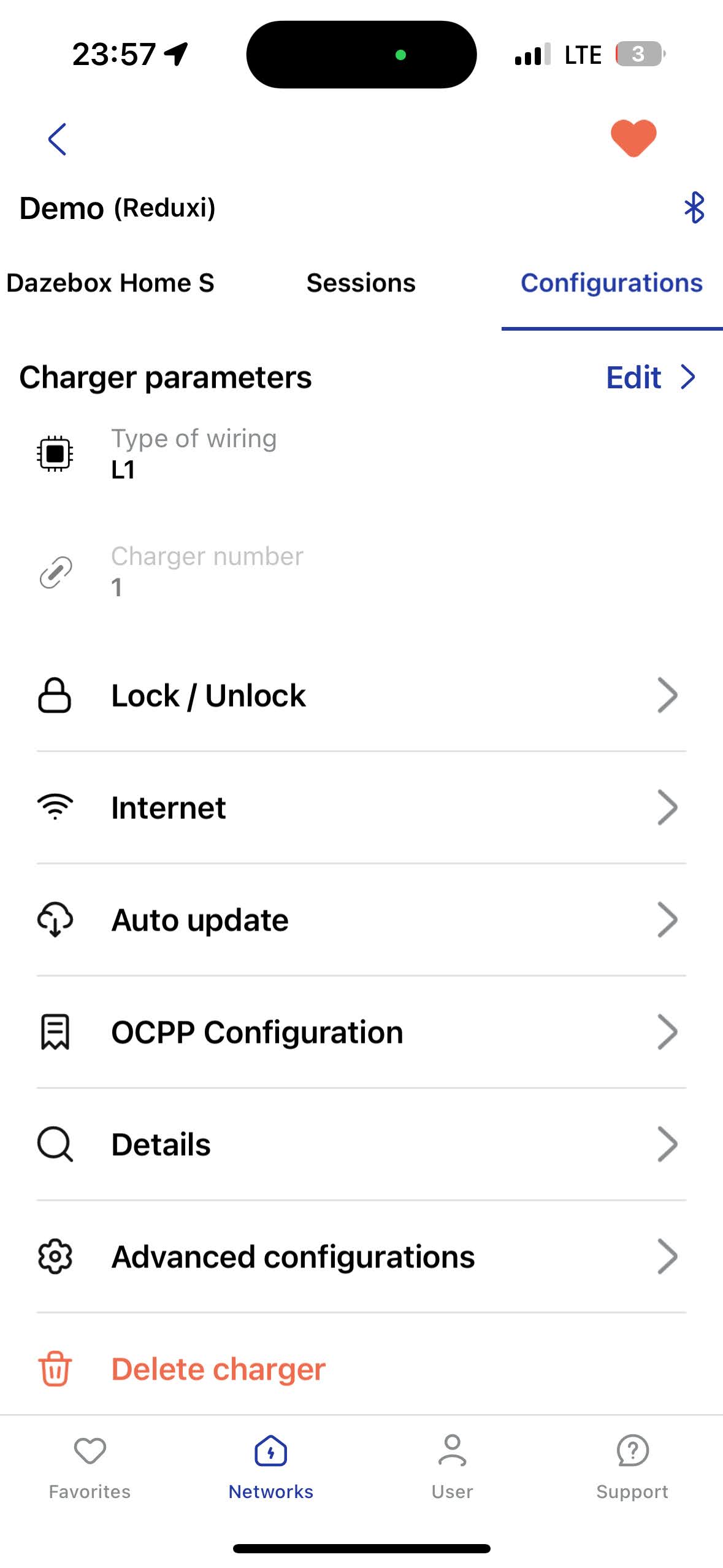

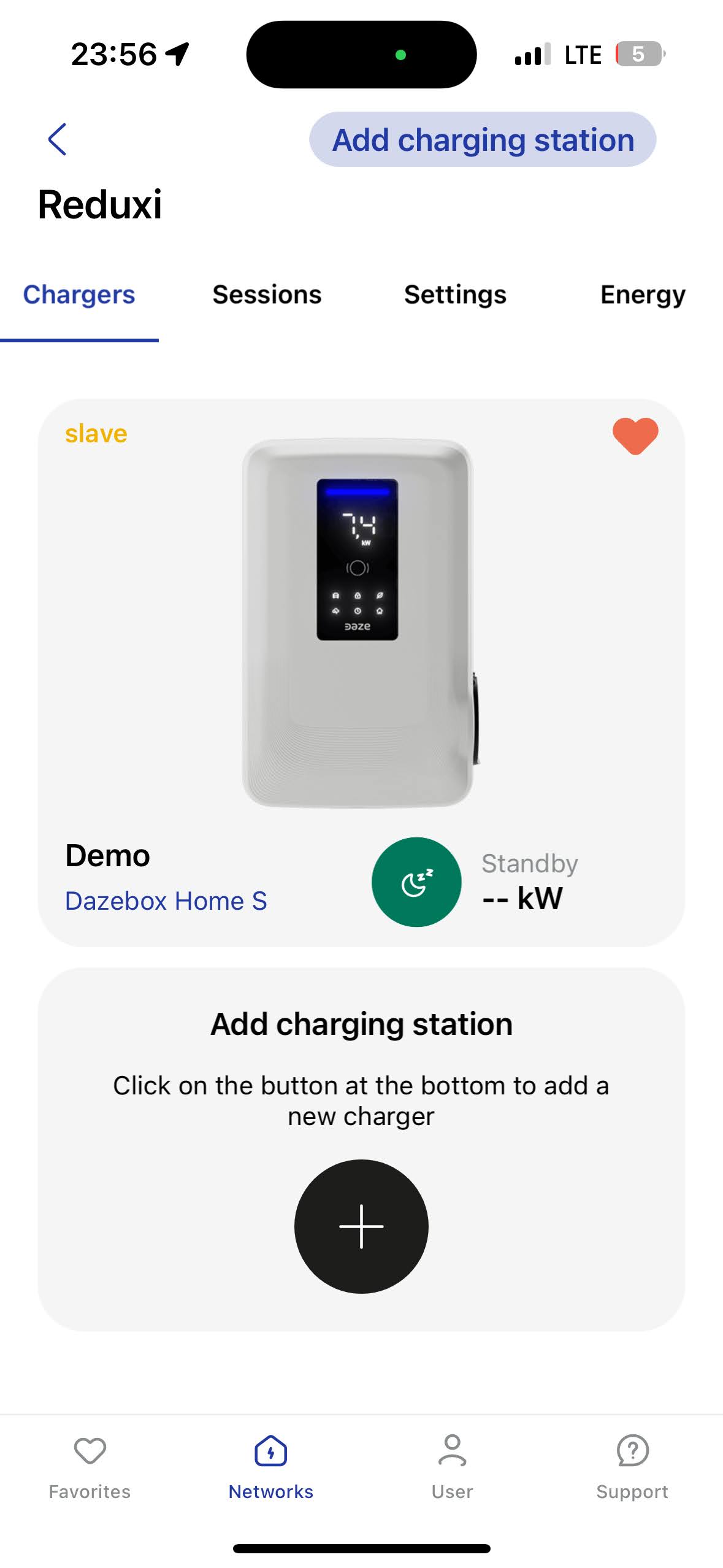

Meni polnilnice (na novo dodana naprava)

Parametri polnilnice (dodatne nastavitve)

2.2 Pridobite IP polnilnice Daze

Aplikacija DAZE ne zagotavlja neposrednih informacij o naslovu IP, zato ga je treba pridobiti od lokalnega usmerjevalnika.

Ena od možnosti za pridobitev naslova IP za usmerjevalnik in polnilnico DAZE je "Advance IP scanner" .

Ko je naslov IP polnilnice DAZE pridobljen, je treba dodeliti statični IP na strani usmerjevalnika, da preprečite prihodnja neskladja.

3. Modbus TCP/IP komunikacija med polnilnico DAZE in krmilnikom Reduxi

3.1 Dodajanje naprave (polnilnica DAZE)

Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.

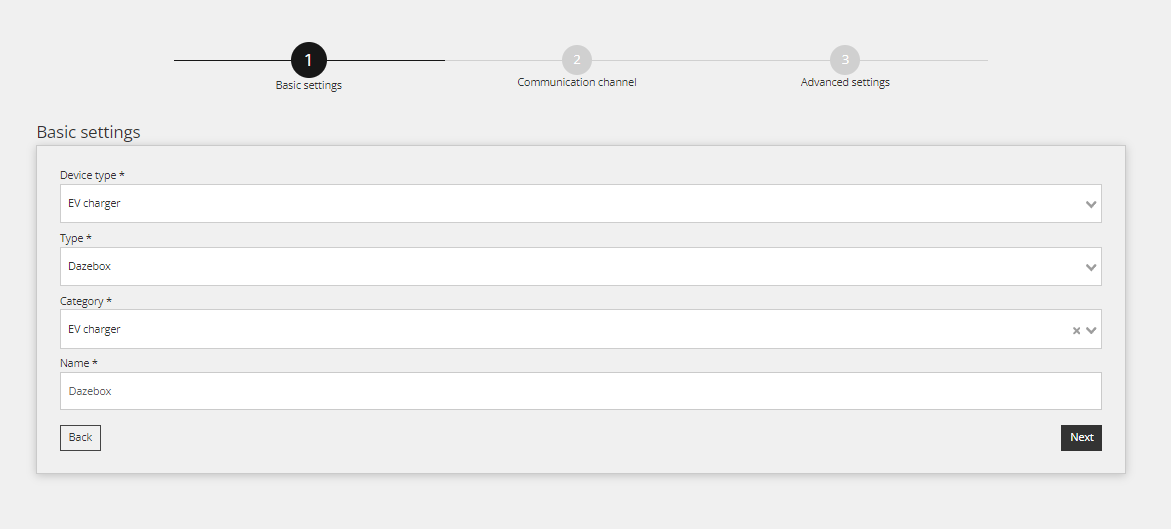

3.2 Izberite napravo, ki jo želite dodati

V prvem koraku izberite osnovne nastavitve:

Izberite vrsto naprave: EV polnilnica,
Izberite vrsto: Dazebox,
in določite ime.

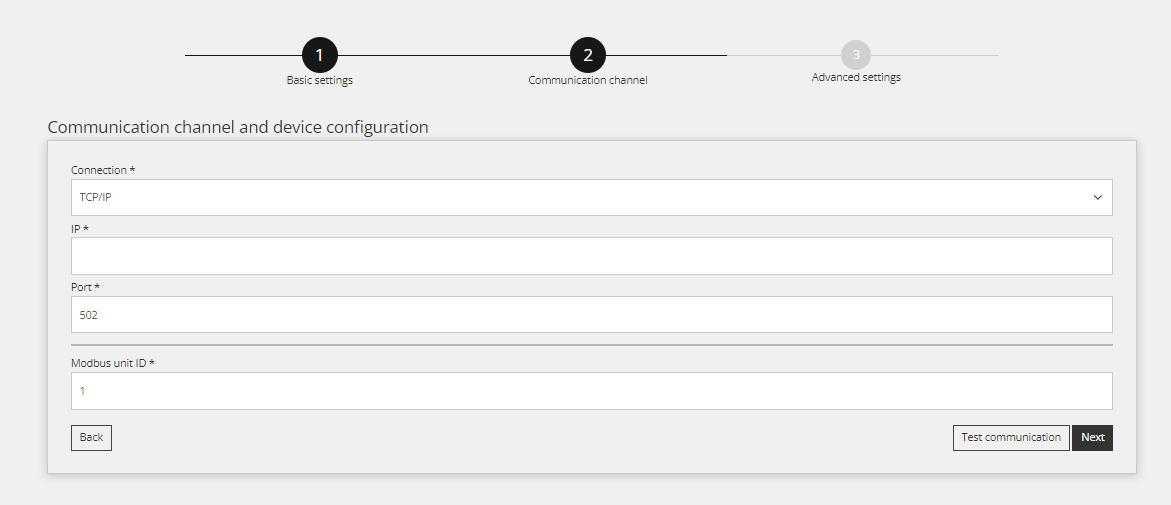

3.3 Konfiguracija naprave za Modbus TCP/IP

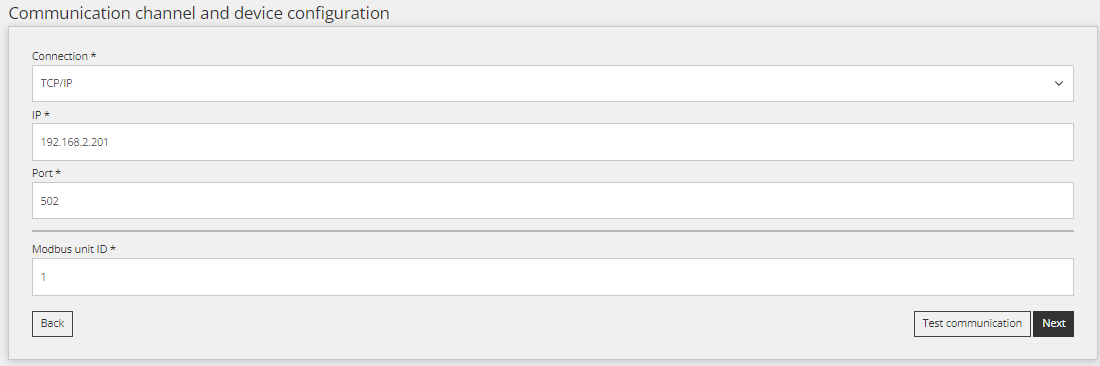

Drugi korak se uporablja za komunikacijski kanal, za pravilno delovanje komunikacije Modbus TCP/IP. Najprej izpolnite dobljeni IP iz točke 2.2 in definirajte Modbus ID, ki je privzeto nastavljen na 1.

3.4 Preizkusite komunikacijo

Če želite zagotoviti, da je komunikacija Modbus TCP/IP vzpostavljena, lahko izvedete komunikacijski test prek gumba "Test communication button", ki se nahaja spodaj desno za vsemi polji komunikacijskega kanala.

Obstajajo trije različni primeri komunikacijskega odziva.

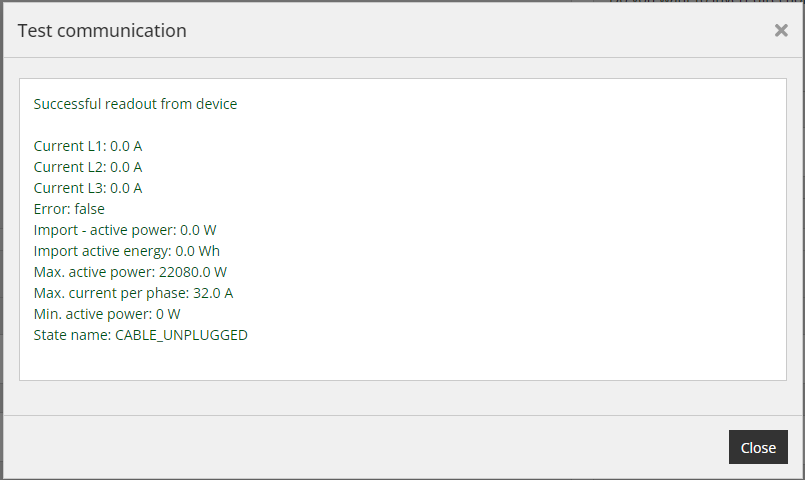

1. primer: Komunikacija deluje pravilno in bere:

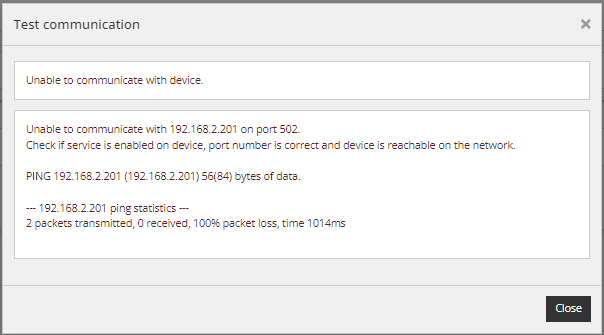

Primer 2: Ni mogoče komunicirati z napravo na IP = 192.168.2.201, IP naprave je drugačen:

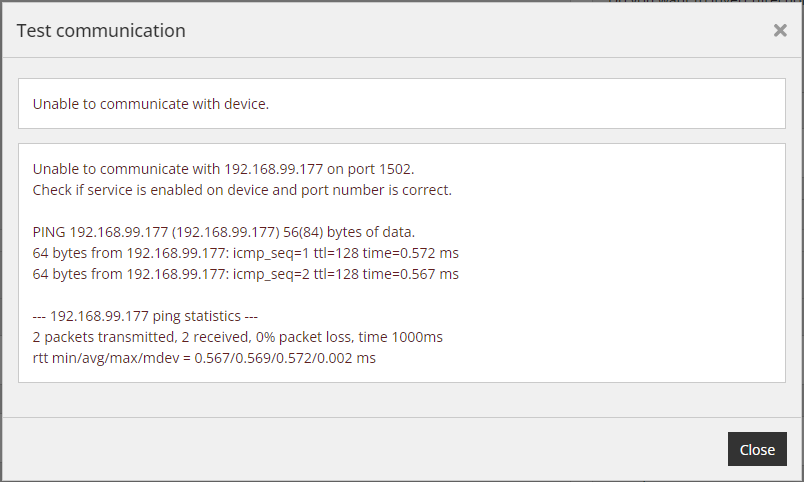

Primer 3: Izbrana vrata niso pravilna, preverite vrata za Modbus TCP/IP:

3.5 Privzeti parametri

Izpolnite napredne nastavitve in izberite parametre, prikazane na spodnji sliki. Nastavitve se lahko razlikujejo glede na potrebe lokacije. Ko končate, na zaslonu kliknite gumb »Končano«.

3.6 Odčitki iz naprave

Namen te točke je pokazati, kako preveriti odčitke z naprave. To se naredi pod 'Naprava/zadnja meritev'.

Ko je naprava uspešno dodana prek konfiguratorja, jo lahko spremljate preko spletne aplikacije Reduxi .
