Večnivojsko izvajanje DLM
Strategije Reduxi omogočajo izvajanje DLM na vsaki ravni namestitve, kar zagotavlja zaščito in prožnost ter prispeva k bistvenemu zmanjšanju stroškov.
1 Uvod
Ob naraščajoči potrebi po večnivojskem DLM (dinamičnem upravljanju obremenitve) sistem Reduxi v okviru strategij omogoča omejevanje na vsaki ravni inštalacije, torej zaščito električnih elementov vsake napajalne veje pred poškodbami.
2 Večnivojska zaščita DLM
Doseganje večnivojske zaščite je v celoti odvisno od konkretne inštalacije na lokaciji. Za vsako novo raven napajalne veje ali vej je treba določiti prilagojeno strategijo, ki zagotavlja izpolnjene vse varnostne pogoje za pravilno upravljanje.
2.1 Primer večnivojskega DLM v sistemu Reduxi
Predstavljena bosta dva primera, ki sta v praksi najpogostejša.
2.1.1 Primer glavnega pametnega števca v omrežju
Spodaj je primer s shemo dvonivojske inštalacije:
Besedilni opis te slike

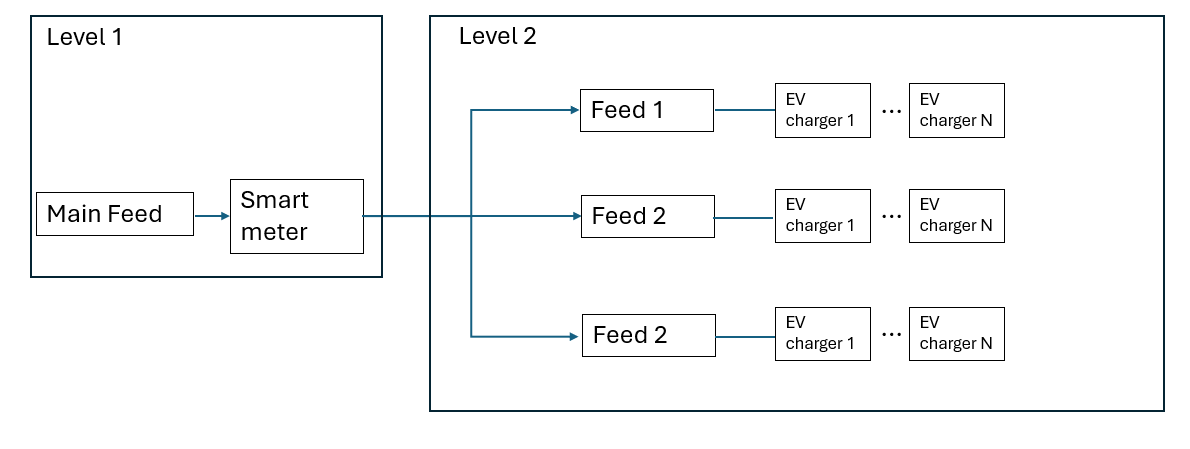

Diagram na beli podlagi z dvema velikima obrobljenima okvirjema. Levi okvir z oznako Level 1 vsebuje okvir Main Feed s puščico do okvirja Smart meter. Desni okvir z oznako Level 2 vsebuje tri vrstice. Črta od okvirja Smart meter poteka desno do navpične črte, ki se s puščicami razveji do treh okvirjev: Feed 1, Feed 2, Feed 2 (tretji okvir je natisnjen kot Feed 2). Vsak okvir veje je s črto povezan z okvirjem EV charger 1, nato tremi pikami, nato okvirjem EV charger N.
V tem primeru se meritve pametnega števca odvzemajo na glavni napajalni veji, pri čemer en sam pametni števec zaznava in meri porabo celotne stavbe. Za sekundarne veje na drugi ravni se meritve pridobijo (izračunajo) neposredno iz posameznih polnilnic za EV, pri čemer vsota moči na vsaki polnilnici za EV deluje kot "virtualni" pametni števec za to vejo. Upoštevajte (pomembno!), da ta pristop velja le, kadar je veja priključena izključno na polnilnice za EV. Sicer bodo meritve netočne.
Kako nastaviti strategije za ta primer:
- Najprej je treba nastaviti splošno strategijo, ki vključuje pametni števec in vse polnilnice:
V Reduxi Configurator v okviru Strategies for Reduxi controller določite upravljane naprave (polnilnice za EV) in merilno napravo (pametni števec):
Upravljana naprava (vse polnilnice za EV):
Besedilni opis te slike

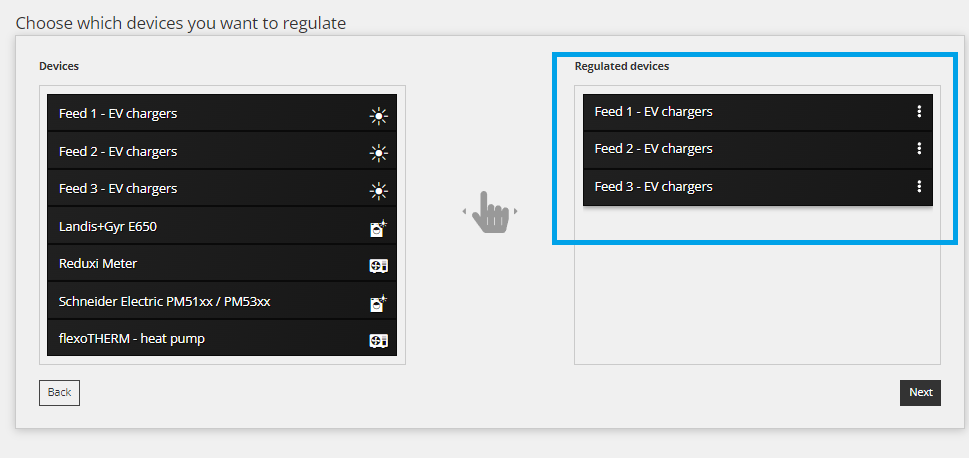

Posnetek zaslona koraka čarovnika v Reduxi Configurator (svetla tema). Naslov: Choose which devices you want to regulate. Levi seznam z glavo Devices in vrsticami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikone sonca), Landis+Gyr E650 (ikona števca s plusom), Reduxi Meter (ikona naprave), Schneider Electric PM51xx / PM53xx (ikona števca s plusom), flexoTHERM - heat pump (ikona naprave). Na sredini siva ikona roke s puščicama levo in desno. Desni seznam z glavo Regulated devices, označen z modrim pravokotnim okvirjem, vsebuje tri vrstice, vsaka z ikono menija s tremi pikami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Gumbi: Back spodaj levo, Next spodaj desno.
Merilna naprava (pametni števec):
Besedilni opis te slike

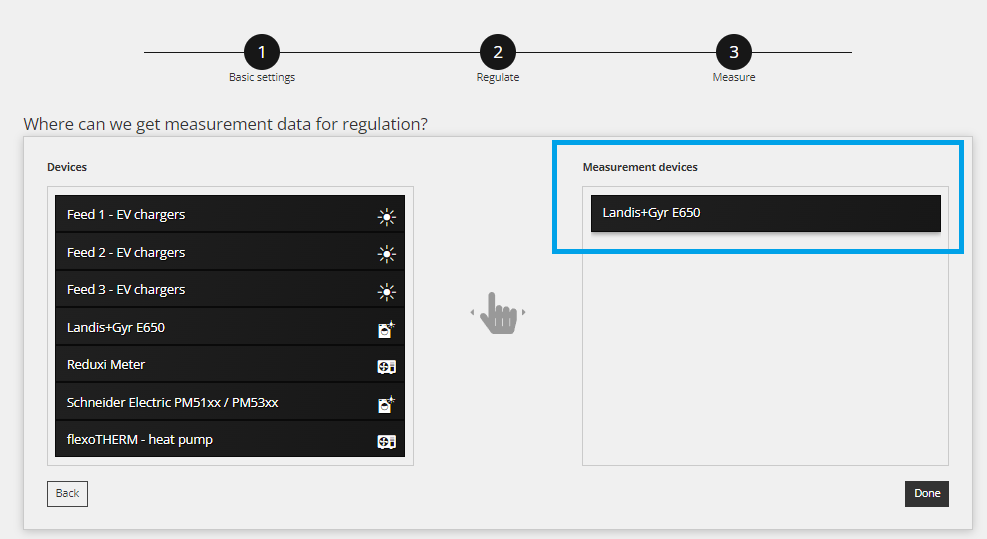

Posnetek zaslona koraka čarovnika v Reduxi Configurator (svetla tema), korak 3 Measure. Vrstica korakov s tremi črnimi oštevilčenimi krogi: 1 Basic settings, 2 Regulate, 3 Measure. Vprašanje: Where can we get measurement data for regulation? Levi seznam z glavo Devices in vrsticami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikone sonca), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Na sredini siva ikona roke s puščicama levo in desno. Desni seznam z glavo Measurement devices, označen z modrim pravokotnim okvirjem, vsebuje eno vrstico: Landis+Gyr E650. Gumbi: Back spodaj levo, Done spodaj desno.
Nastavite omejitev oddaje/odjema za splošno strategijo:
Besedilni opis te slike

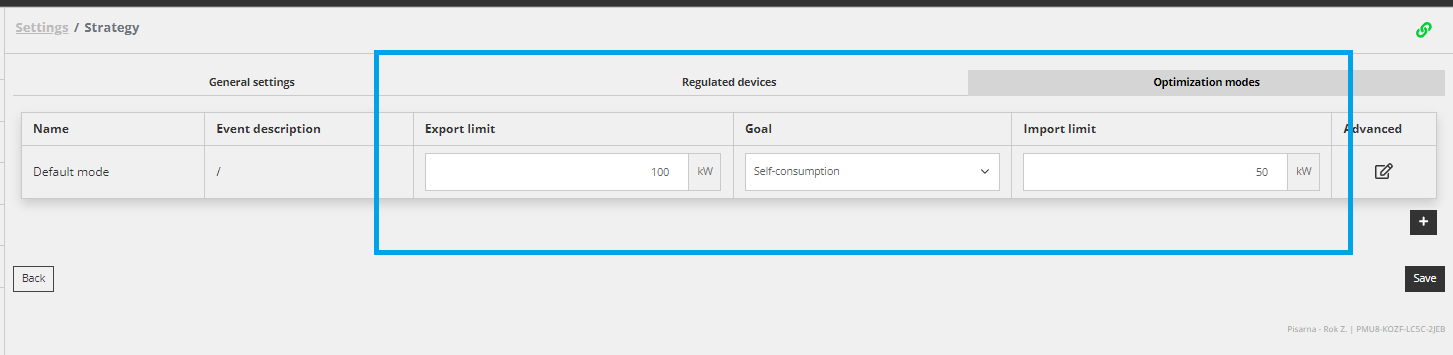

Posnetek zaslona strani Reduxi Settings / Strategy z izbranim zavihkom "Optimization modes" (na sliki zapisano "Optimzation modes"). Zavihki: General settings, Regulated devices, Optimzation modes (izbran, sivo ozadje). Stolpci tabele: Name, Event description, Export limit, Goal, Import limit, Advanced. Ena vrstica: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (spustni seznam); Import limit: 50 kW; Advanced: ikona za urejanje. Zgoraj desno je zelena ikona povezave, pod tabelo pa črn gumb plus. Moder pravokotnik označuje območje nad stolpci Export limit, Goal in Import limit. Gumba: Back (levo), Save (desno). Besedilo v nogi spodaj desno: Pisarna - (ime izpuščeno) | PMU8-KOZF-LC5C-2JEB.
Z določitvijo strategije je pokrit splošni primer in krmilnik Reduxi bo izračunal ciljne vrednosti za posamezna EV ob upoštevanju omejitev glavnega omrežja.
- Nato je treba nastaviti posebno strategijo za posamezno napajalno vejo:
V Reduxi Configurator v okviru Strategies for Reduxi controller določite upravljano napravo (polnilnice za EV prve veje) in merilno napravo (polnilnice za EV na prvi veji):
Upravljana naprava (polnilnice za EV veje 1):
Besedilni opis te slike
Posnetek zaslona koraka čarovnika za strategijo Reduxi za izbiro reguliranih naprav. Naslov: "Choose which devices you want to regulate". Levi panel "Devices" navaja: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (vsak z ikono, podobno soncu), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (vsak z ikono tipa števca). Med paneloma je siva ikona roke z majhnima puščicama. Desni panel "Regulated devices" vsebuje en vnos: Feed 1 - EV chargers, z ikono menija s tremi pikami. Moder pravokotnik označuje glavo "Regulated devices" in ta vnos. Gumbi: Back (spodaj levo), Next (spodaj desno).
Merilna naprava (polnilnice za EV veje 1):
Besedilni opis te slike

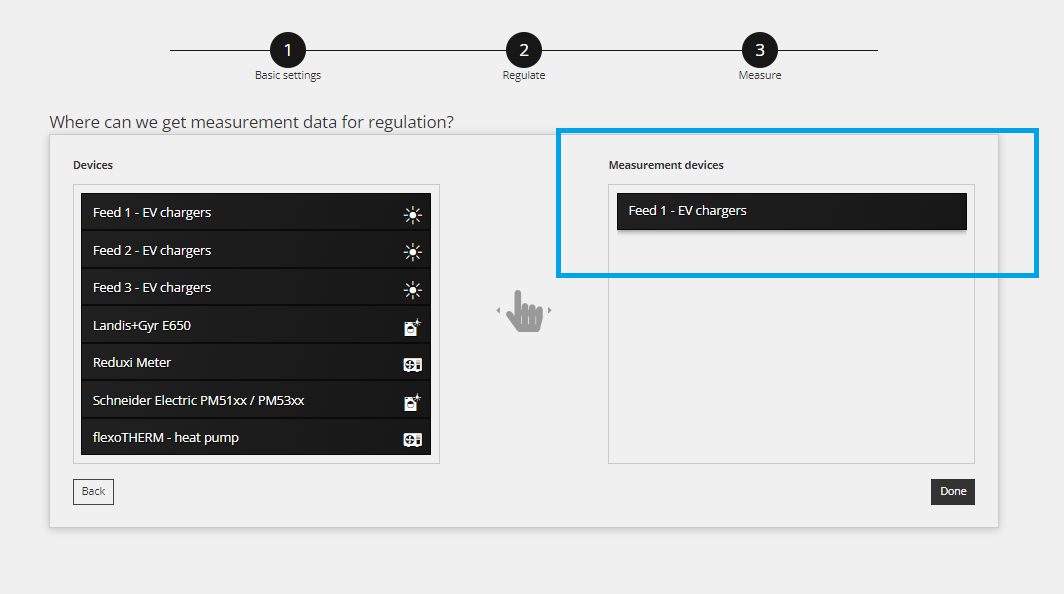

Posnetek zaslona koraka 3 od 3 čarovnika za strategijo Reduxi. Vrstica napredka s krogi: 1 Basic settings, 2 Regulate, 3 Measure (3 je trenutni korak). Naslov: "Where can we get measurement data for regulation?". Levi panel "Devices" navaja: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikone, podobne soncu), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Med paneloma je siva ikona roke z majhnima puščicama. Desni panel "Measurement devices" vsebuje en vnos: Feed 1 - EV chargers. Moder pravokotnik označuje glavo "Measurement devices" in ta vnos. Gumbi: Back (spodaj levo), Done (spodaj desno).
Po potrebi nastavite omejitev oddaje/odjema za strategijo posamezne veje:
Besedilni opis te slike

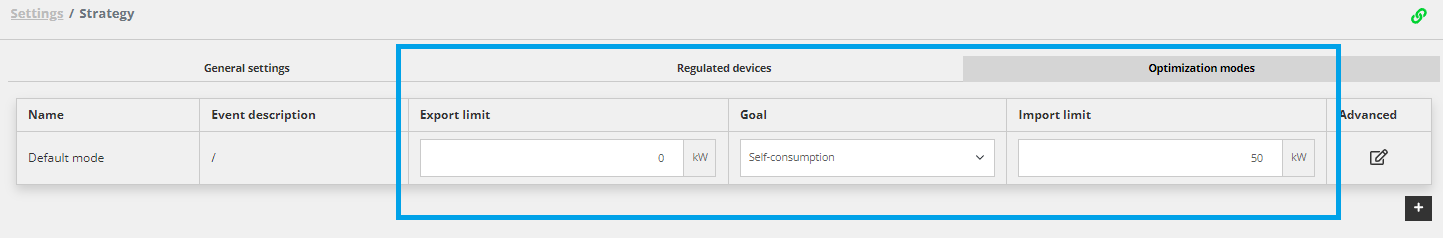

Posnetek zaslona strani Strategy v Reduxi Configurator (svetla tema). Drobtinice: Settings / Strategy. Zgoraj desno zelena ikona povezave. Trije zavihki: General settings, Regulated devices (izbran), Optimization modes (siv). Tabela s stolpci Name, Event description, Export limit, Goal, Import limit, Advanced. Ena vrstica: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (spustni seznam); Import limit: 50 kW; Advanced: ikona za urejanje. Črn gumb z znakom plus je pod tabelo na desni. Moder pravokotni okvir obdaja stolpce Export limit, Goal in Import limit skupaj z območjem glave zavihkov nad njimi.
Isti postopek je treba uporabiti za veji 2 in 3, kar skupaj da štiri določene strategije. S tem bo sistem Reduxi imel vse potrebne informacije za varno izvajanje DLM. Upoštevajte, da bo krmilnik Reduxi za vsako polnilnico za EV v realnem času izračunal dve ciljni vrednosti, izpeljani iz posamezne strategije, ki vključuje zadevno polnilnico za EV. Krmilnik Reduxi bo vedno vzel nižjo ciljno vrednost, kar zagotavlja največjo zaščito.
2.1.2 Primer pametnih števcev na nižjih ravneh
Spodaj je primer s shemo dvonivojske inštalacije:
Besedilni opis te slike

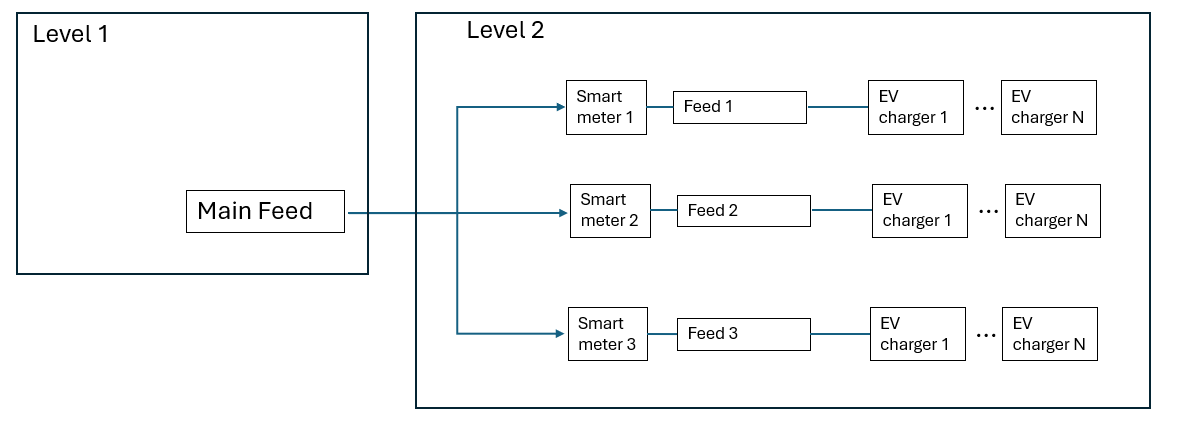

Diagram na beli podlagi z dvema velikima obrobljenima okvirjema. Levi okvir z oznako Level 1 vsebuje en okvir Main Feed. Črta od Main Feed poteka desno v navpično črto, ki se s puščicami razveji do treh okvirjev v desnem okvirju z oznako Level 2: Smart meter 1, Smart meter 2, Smart meter 3. Vsak okvir pametnega števca je s črto povezan z okvirjem Feed 1, Feed 2 oziroma Feed 3. Vsak okvir veje je s črto povezan z okvirjem EV charger 1, nato tremi pikami, nato okvirjem EV charger N.
V tem primeru se meritve pametnih števcev odvzemajo na vejah nižje ravni, pri čemer trije pametni števci zaznavajo in merijo porabo posamezne veje. Za pridobitev (izračun) meritev glavne veje se porabe nižjih vej seštejejo in delujejo kot "virtualni" pametni števec omrežja.
Kako nastaviti strategije za ta primer:
- Najprej je treba nastaviti splošno strategijo, ki vključuje "virtualni" pametni števec kot vsoto treh pametnih števcev nižje ravni in vse polnilnice za EV.
V Reduxi Configurator v okviru Strategies for Reduxi controller določite upravljano napravo (vse polnilnice za EV) in merilno napravo ("virtualni" pametni števec):
Upravljana naprava (vse polnilnice za EV):
Besedilni opis te slike
Posnetek zaslona koraka čarovnika v Reduxi Configurator (svetla tema). Naslov: Choose which devices you want to regulate. Levi seznam z glavo Devices in vrsticami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikone sonca), Landis+Gyr E650 (ikona števca s plusom), Reduxi Meter (ikona naprave), Schneider Electric PM51xx / PM53xx (ikona števca s plusom), flexoTHERM - heat pump (ikona naprave). Na sredini siva ikona roke s puščicama levo in desno. Desni seznam z glavo Regulated devices, označen z modrim pravokotnim okvirjem, vsebuje tri vrstice, vsaka z ikono menija s tremi pikami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Gumbi: Back spodaj levo, Next spodaj desno.
Merilna naprava (virtualni pametni števec):
Besedilni opis te slike

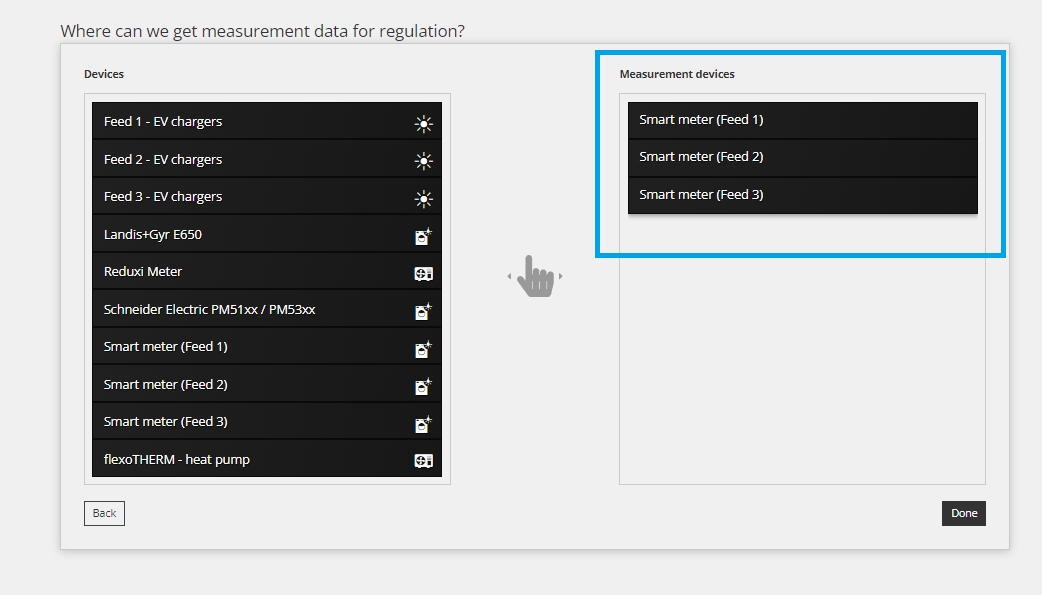

Posnetek zaslona čarovnika v Reduxi Configurator (svetla tema). Vprašanje: Where can we get measurement data for regulation? Levi seznam z glavo Devices in vrsticami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikone sonca), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3), flexoTHERM - heat pump. Na sredini siva ikona roke s puščicama levo in desno. Desni seznam z glavo Measurement devices, označen z modrim pravokotnim okvirjem, vsebuje tri vrstice: Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3). Gumbi: Back spodaj levo, Done spodaj desno.
Nastavite omejitev oddaje/odjema za splošno strategijo:
Besedilni opis te slike
Posnetek zaslona strani Reduxi Settings / Strategy z izbranim zavihkom "Optimization modes" (na sliki zapisano "Optimzation modes"). Zavihki: General settings, Regulated devices, Optimzation modes (izbran, sivo ozadje). Stolpci tabele: Name, Event description, Export limit, Goal, Import limit, Advanced. Ena vrstica: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (spustni seznam); Import limit: 50 kW; Advanced: ikona za urejanje. Zgoraj desno je zelena ikona povezave, pod tabelo pa črn gumb plus. Moder pravokotnik označuje območje nad stolpci Export limit, Goal in Import limit. Gumba: Back (levo), Save (desno). Besedilo v nogi spodaj desno: Pisarna - (ime izpuščeno) | PMU8-KOZF-LC5C-2JEB.
- Nato je treba nastaviti posebno strategijo za posamezno napajalno vejo:
V Reduxi Configurator v okviru Strategies for Reduxi controller določite upravljane naprave (polnilnice za EV prve veje) in merilne naprave (polnilnice za EV na prvi veji):
Upravljana naprava (pametni števec veje 1):
Besedilni opis te slike

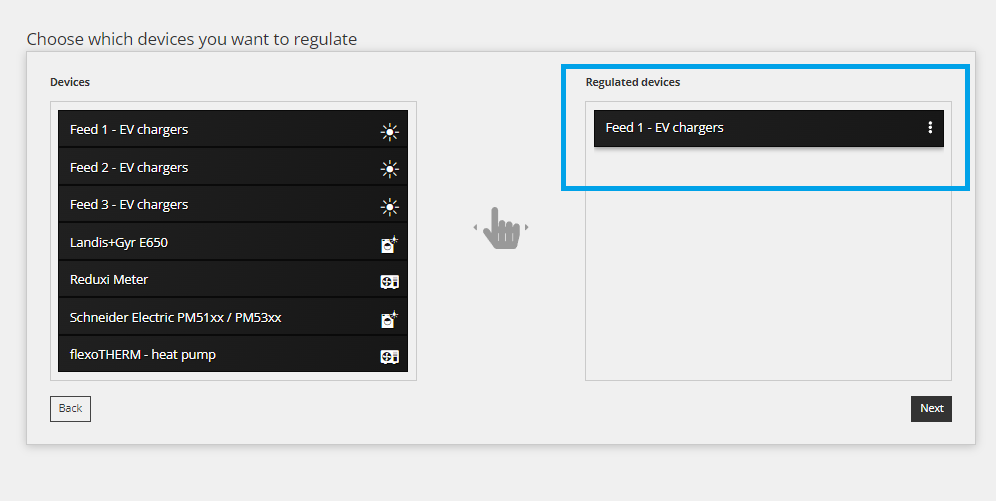

Posnetek zaslona koraka čarovnika za strategijo Reduxi za izbiro reguliranih naprav. Naslov: "Choose which devices you want to regulate". Levi panel "Devices" navaja: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (vsak z ikono, podobno soncu), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (vsak z ikono tipa števca). Med paneloma je siva ikona roke z majhnima puščicama. Desni panel "Regulated devices" vsebuje en vnos: Feed 1 - EV chargers, z ikono menija s tremi pikami. Moder pravokotnik označuje glavo "Regulated devices" in ta vnos. Gumbi: Back (spodaj levo), Next (spodaj desno).
Merilna naprava (polnilnice za EV veje 1):
Besedilni opis te slike

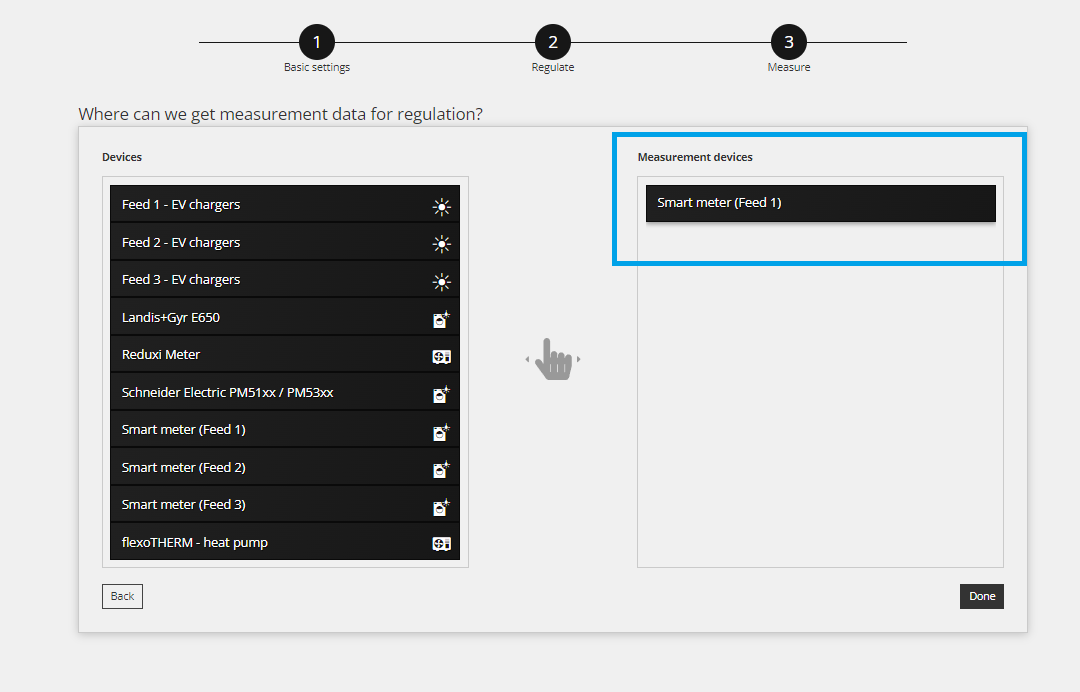

Posnetek zaslona čarovnika v Reduxi Configurator (svetla tema), korak 3 Measure. Vrstica korakov s tremi črnimi oštevilčenimi krogi: 1 Basic settings, 2 Regulate, 3 Measure. Vprašanje: Where can we get measurement data for regulation? Levi seznam z glavo Devices in vrsticami: Feed 1 - EV chargers (ikona sonca), Feed 2 - EV chargers (ikona sonca), Feed 3 - EV chargers (ikona sonca), Landis+Gyr E650 (ikona števca s plusom), Reduxi Meter (ikona naprave), Schneider Electric PM51xx / PM53xx (ikona števca s plusom), Smart meter (Feed 1) (ikona števca s plusom), Smart meter (Feed 2) (ikona števca s plusom), Smart meter (Feed 3) (ikona števca s plusom), flexoTHERM - heat pump (ikona naprave). Na sredini siva ikona roke s puščicama levo in desno. Desni seznam z glavo Measurement devices, označen z modrim pravokotnim okvirjem, vsebuje eno vrstico: Smart meter (Feed 1). Gumbi: Back spodaj levo, Done spodaj desno.
Po potrebi nastavite omejitev oddaje/odjema za strategijo posamezne veje:
Besedilni opis te slike
Posnetek zaslona strani Strategy v Reduxi Configurator (svetla tema). Drobtinice: Settings / Strategy. Zgoraj desno zelena ikona povezave. Trije zavihki: General settings, Regulated devices (izbran), Optimization modes (siv). Tabela s stolpci Name, Event description, Export limit, Goal, Import limit, Advanced. Ena vrstica: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (spustni seznam); Import limit: 50 kW; Advanced: ikona za urejanje. Črn gumb z znakom plus je pod tabelo na desni. Moder pravokotni okvir obdaja stolpce Export limit, Goal in Import limit skupaj z območjem glave zavihkov nad njimi.
Isti postopek je treba uporabiti za veji 2 in 3, kar skupaj da štiri določene strategije. S tem bo sistem Reduxi imel vse potrebne informacije za varno izvajanje DLM. Upoštevajte, da bo krmilnik Reduxi za vsako polnilnico za EV v realnem času izračunal dve ciljni vrednosti, izpeljani iz posamezne strategije, ki vključuje zadevno polnilnico za EV. Krmilnik Reduxi bo vedno vzel nižjo ciljno vrednost, kar zagotavlja največjo zaščito.
Za več informacij sledite povezavi do Reduxi Configurator.
Za vizualizacijo podatkov, pridobljenih iz naprave, se uporablja oblačna aplikacija: Reduxi Cloud.
