"SG-ready" kontakti krmilijo toplotno črpalko Mitsubishi Ecodan s pomočjo Reduxi Gateway naprave. Fleksibilne toplotne črpalke lahko znižajo stroške elektrike za do 30 %.
1. Komponente za vzpostavitev povezave med Reduxi krmilnikom in toplotno črpalko Mitsubishi Ecodan.
Za vzpostavitev povezave med krmilnikom Reduxi in toplotno črpalko Mitsubishi Ecodan je potrebna oprema:
- Krmilnik Reduxi
- Reduxi Gateway naprava s 3x (30:1A) tokovnimi senzorji (CT)
Napravo Reduxi Gateway je potrebno dodati (povezati) na krmilnik Reduxi za omogočanje upravljanja s toplotno črpalko. Povezavo lahko vzpostavite brezžično (WLAN) ali žično preko UTP kabla (LAN). Več o povezavi najdete na povezava Reduxi Gateway naprave do krmilnika Reduxi. Reduxi Gateway naprava vključuje tudi 3x (30:1A) tokovne senzorje (transformatorje), ki se uporabljajo za merjenje električnega toka (tj. moči) za vsako fazo toplotne črpalke. Dodatno se uporabljata dva relejnska izhoda za generiranje signalov na "SG-ready" kontakte, za dolačanje načinov delovanja toplotne črpalke.
2. Povezovanje naprave Reduxi Gateway z lokalnim internetnim omrežjem
Spodaj je prikazana simbolična slika celotne povezave od krmilnika Reduxi do toplotne črpalke:
Za dodatne informacije o povezovanju naprave Reduxi Gateway sledite povezavi: Kako konfigurirati Reduxi Gatway.
3. Priključitev relejskih izhodov naprave Reduxi GW na "SG-ready" kontakte toplotne črpalke

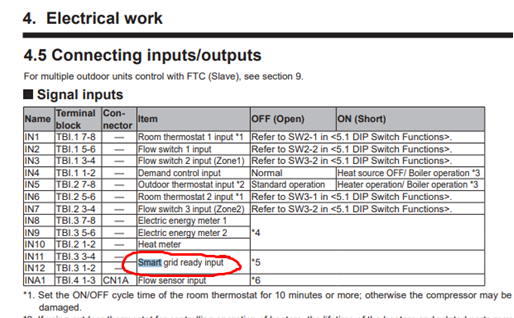

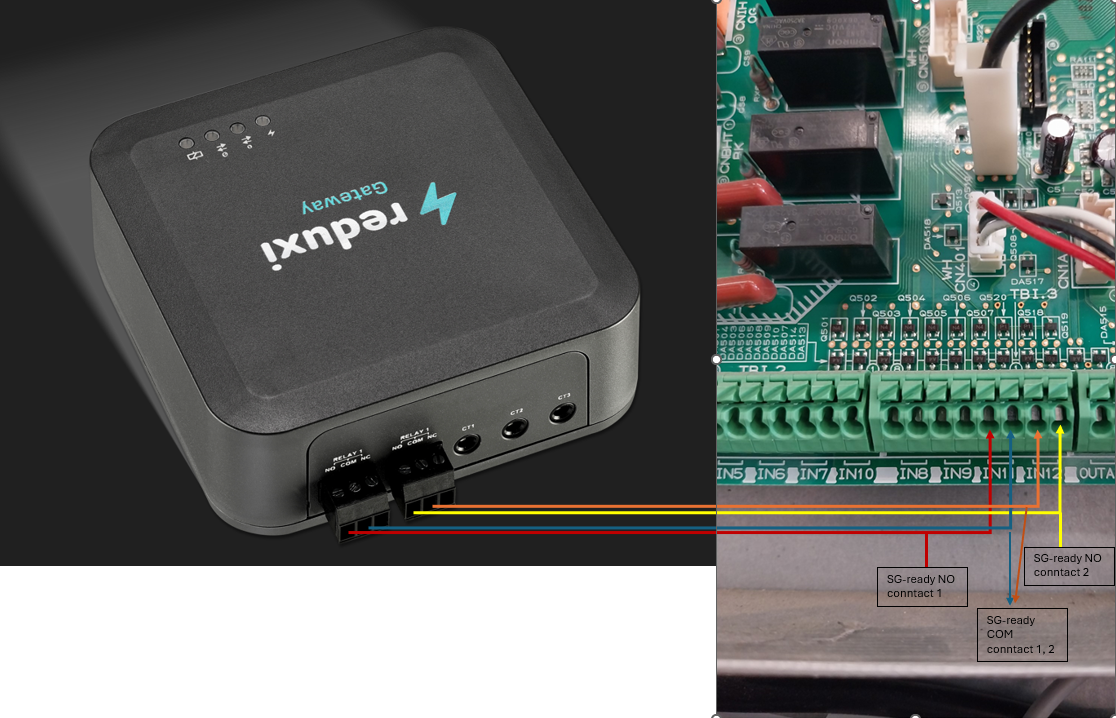

Za fizično povezavo relejskih izhodov naprave Reduxi Gateway s kontakti "SG-ready" na toplotni črpalki je nujno določiti lokacije kontaktov "SG-ready" na vezju toplotne črpalke. Iz spodnje slike je razvidno kje se "SG-ready" kontakti nahajajo na vezju toplotne črpalke Mitsubishi Ecodan (desno slika), skupaj z njihovo povezavo na napravo Reduxi Gateway.
Upoštevajte: Naprava Reduxi Gateway omogoča uporabo dveh izhodov za vsak relejski izhod, kot trajno zaprtih "normaly closed - NC " ali odprtih "normaly opened - NO", medtem ko v primeru Mitsubishi Ecodan toplote črpalke uporabljamo "NO" kontakte.

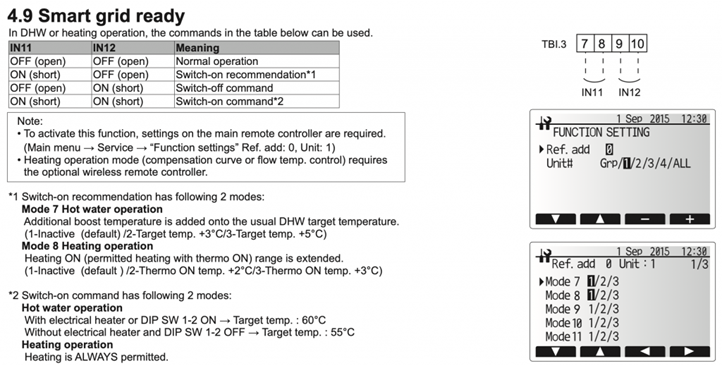

Dodatna tabela za specifikacijo "SG-ready" kontaktov:
4. Reduxi Gateway naprava kot merilnik s tokovnimi senzorji
Tokovni senzorji (CT) so vključeni v komplet z napravo Reduxi Gateway in jih je potrebno priključiti na tri vhode za vsako fazo, kot je prikazano na spodnji sliki.
Tokovni senzor pokriva posamezno fazo (L1, L2, L3) toplotne črpalke, slika spodaj:
5. Dodajanje toplotne črpalke kot nove naprave v Reduxi konfigurator
Če želite dodati novo toplotno črpalko kot napravo ali urediti obstoječo, sledite korakom, ki so podrobno opisani v posameznih točkah spodaj.
5.1 Dodajanje naprave
Prijavite se lokalno v aplikacijo konfiguratorja Reduxi na krmilniku in pritisnite gumb Dodaj napravo.
5.2 Izberite napravo, ki jo želite dodati
V prvem koraku izberite osnovne parametre naprave, ki jo želite dodati:
- Vrsta naprave: HVAC,
- Vrsta: Merilnik Redxi
- Ime: Določite ime naprave.
5.3 Osnovne nastavitve
5.4 Komunikacijski kanal
Prvi del nastavitev komunikacijskega kanala je namenjen povezovanju naprave Reduxi Gateway do Reduxi krmilnika. Izpolnite polja, kot je prikazano na spodnji sliki (samodejno izpolnjeno).
Drugi del komunikacijskega kanala je namenjen nastavitvam senzorjev naprave Reduxi Gateway, kjer za vse trenutne senzorje izberemo »Auto detect from gateway«.
Tretji del komunikacijskega kanala je namenjen relejskih izhodom naprave Reduxi Gateway.
Logika kombinacije signalov za "SG-ready" kontakte:
| ON (Normal operation) | BOOST (Switch-on command*2) | ECO (Switch-on recommendation*1) | OFF (Switch-on command) |
| Relay 1 / IN11 = OFF | Relay 1 / IN11 = ON | Relay 1 / IN11 = ON | Relay 1 / IN11 = OFF |
| Relay 2 / IN12= OFF | Relay 2 / IN12= ON | Relay 2 / IN12= OFF | Relay 2 / IN12 = ON |

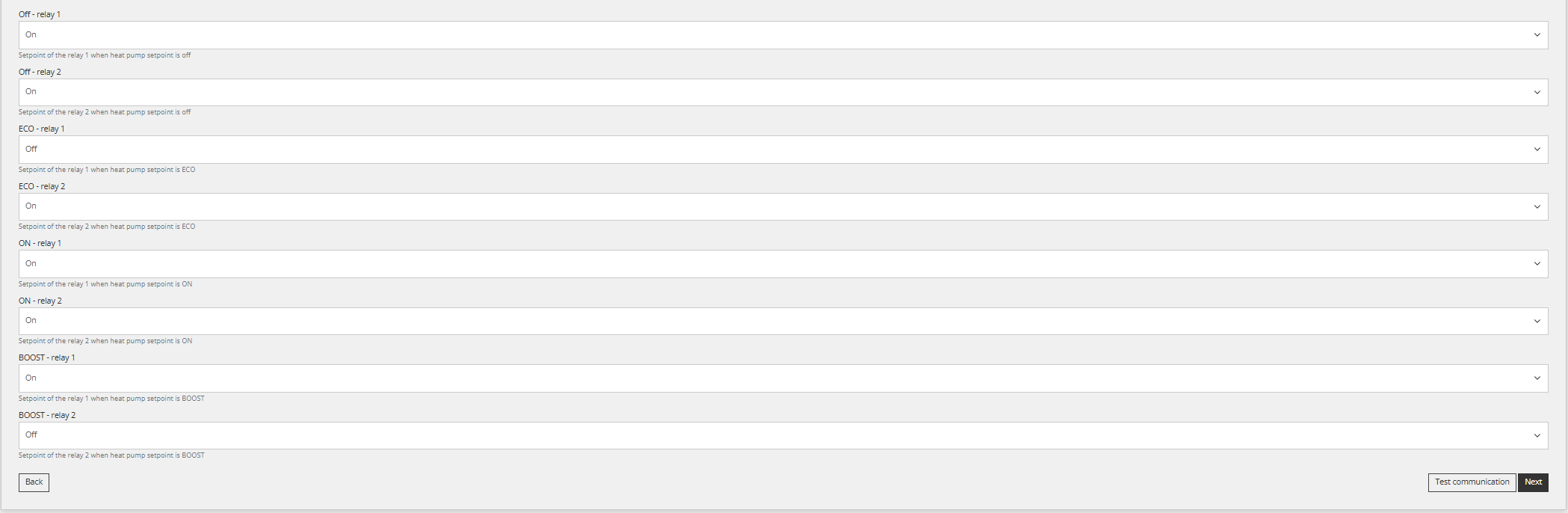

Logika kombinacije signalov relejev na napravi Reduxi GW:
5.5 Komunikacijski test
Test komunikacije izvedemo s pomočjo gumba "Test komunikacije", ki se nahaja desno spodaj za vsemi polji parametrov komunikacijskega kanala.
Komunikacijski test lahko vrne dva odgovora:
1. Komunikacija deluje pravilno, slika spodaj:
2. Komunikacija ne deluje pravilno, spodnja slika:
5.6 Napredne nastavitve
Napredne nastavitev so poljubne in odvisne od posebnih potreb lokacije, kjer je nameščen krmilnik Reduxi. Ko končate z vsemi naprednimi nastavitvami, pritisnite gumb "Končano" na spodnji desni strani.
5.7 Zadnje meritve
Po uspešno vzpostavljeni komunikaciji z napravo lahko dodatno preverimo vrednosti na napravi. To storimo s klikom na izbiro naprave na začetnem zaslonu, kjer v drevesni strukturi izberemo novo dodano toplotno črpalko.
Če želimo, da se naprava upravlja strategijo, mora biti način upravljanja nastavljen na "Auto", če preklopimo na ročni način, lahko preizkusimo delovanje različnih stanj.
Po uspešnem dodajanju naprave in preverjanju vrednosti je možno napravo pregledovati in nadzorovati preko aplikacije Reduxi.
