Integrirajte Reduxi s polnilnico ABB Terra Wall-Box prek Wi-Fi z uporabo protokola Modbus TCP/RTU ali OCPP. Prožnost sistema Reduxi omogoča zmanjšanje stroškov do 30 % .
1. Namestite aplikacijo TerraConfig
1.1 Platforma TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 Aplikacija je na voljo v trgovini Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Aplikacija je na voljo v trgovini Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Povežite se z aplikacijo TerraConfig

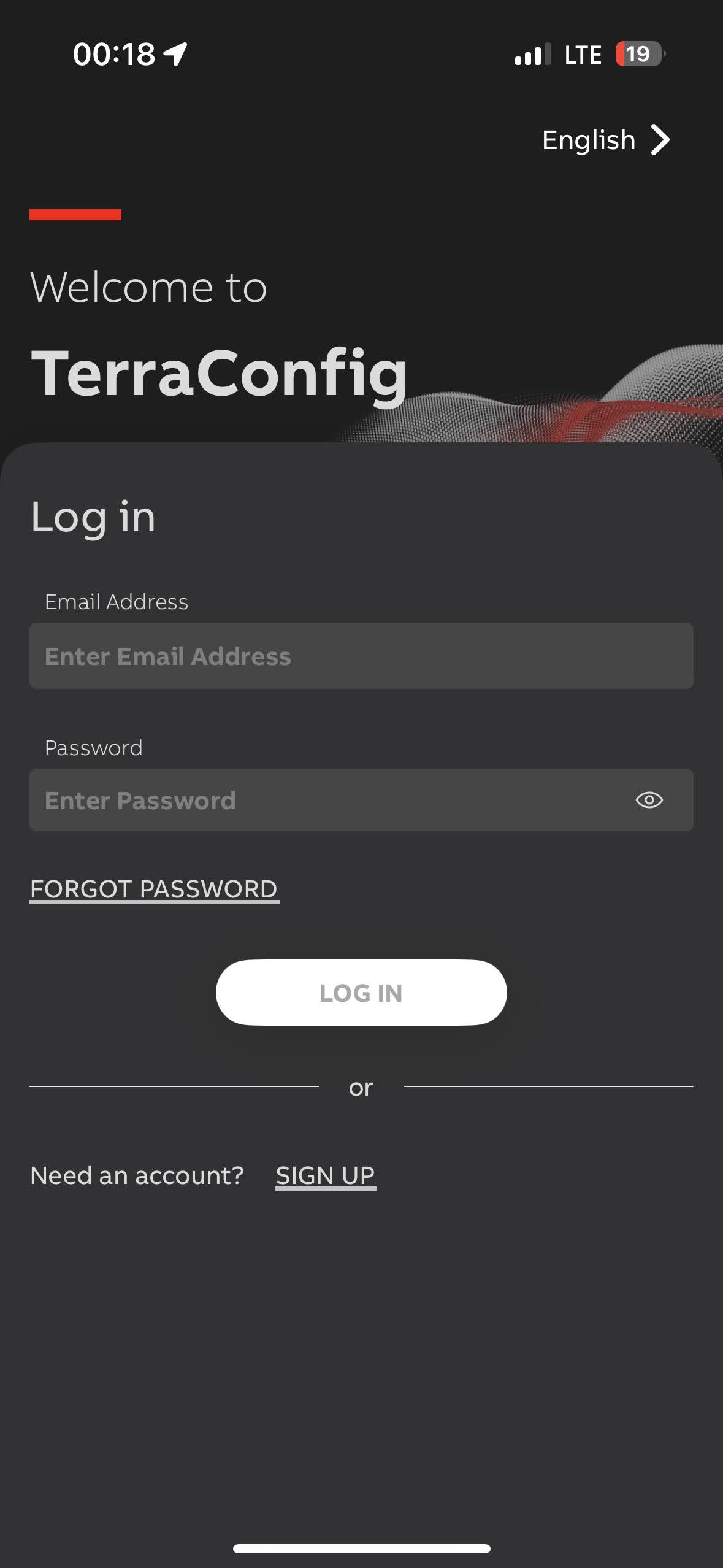

2.1 Prijava/registracija v aplikaciji TerraConfig
Odprite aplikacijo in se prijavite ali registrirajte nov račun s klikom na gumb 'SIGN-UP', nato pa se prijavite.
2.1.1 Nastavitve polnilnice v aplikaciji TerraConfig
Ko ste prijavljeni, je potrebna konfiguracijo v aplikaciji TerraConfig.

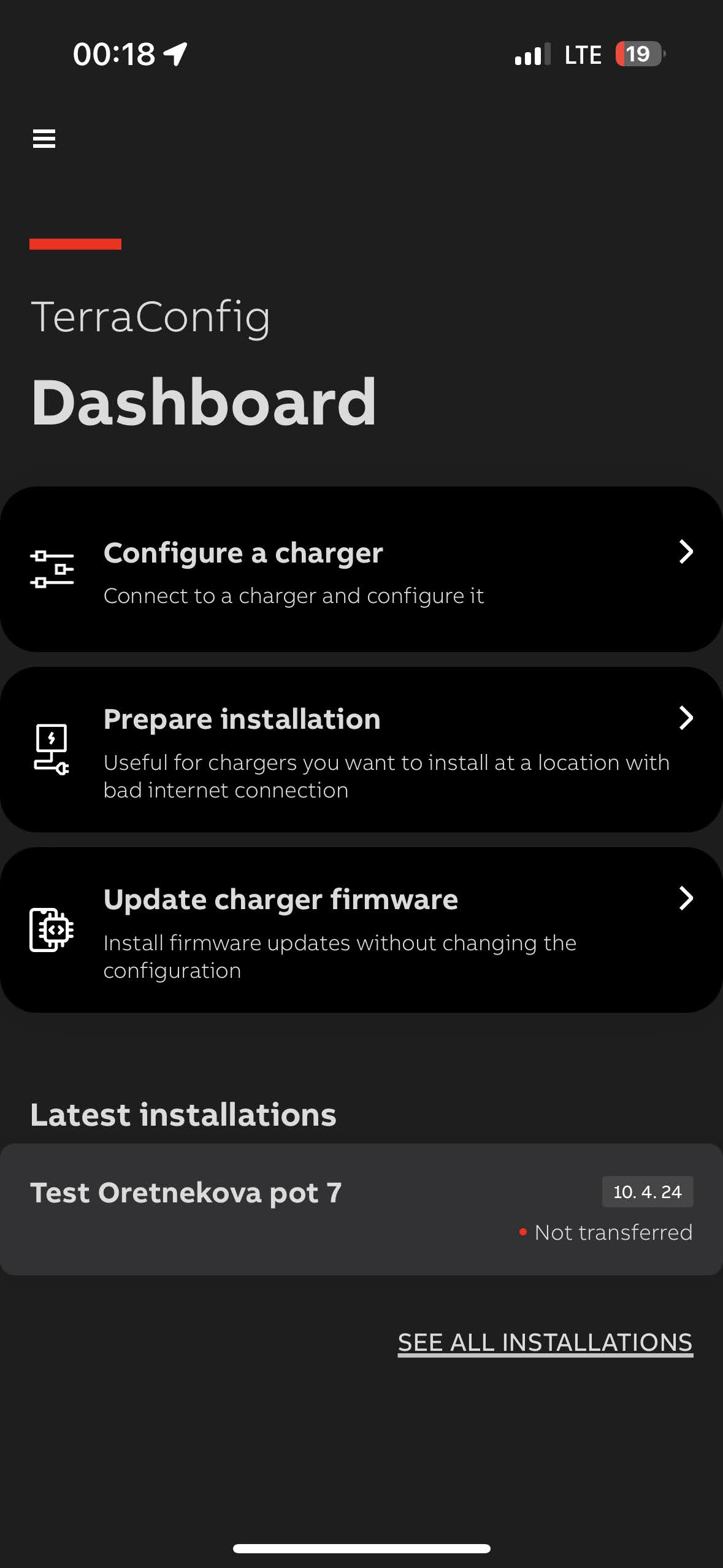

- Nadzorna plošča (kliknite "Configure a charger"):
- Povežite se na polnilnico ("Available device"):
- Izpolnite osnovne nastavitve:

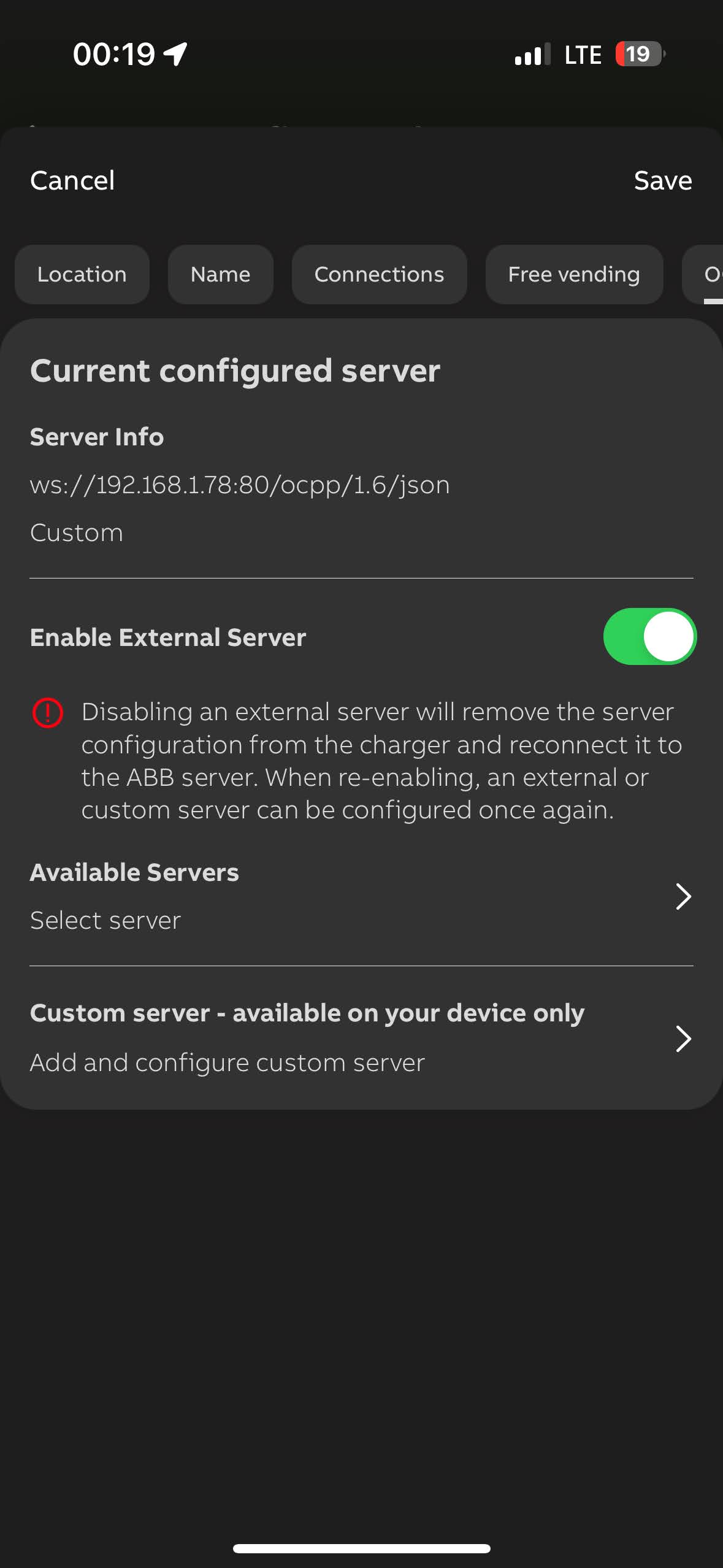

2.1.2 Parametri strežnika OCPP polnilnice v aplikaciji TerraConfig
- Omogoči zunanji strežnik ("Enable External Server").
- Strežnik URL OCPP je pridobljen iz krmilnika Reduxi.

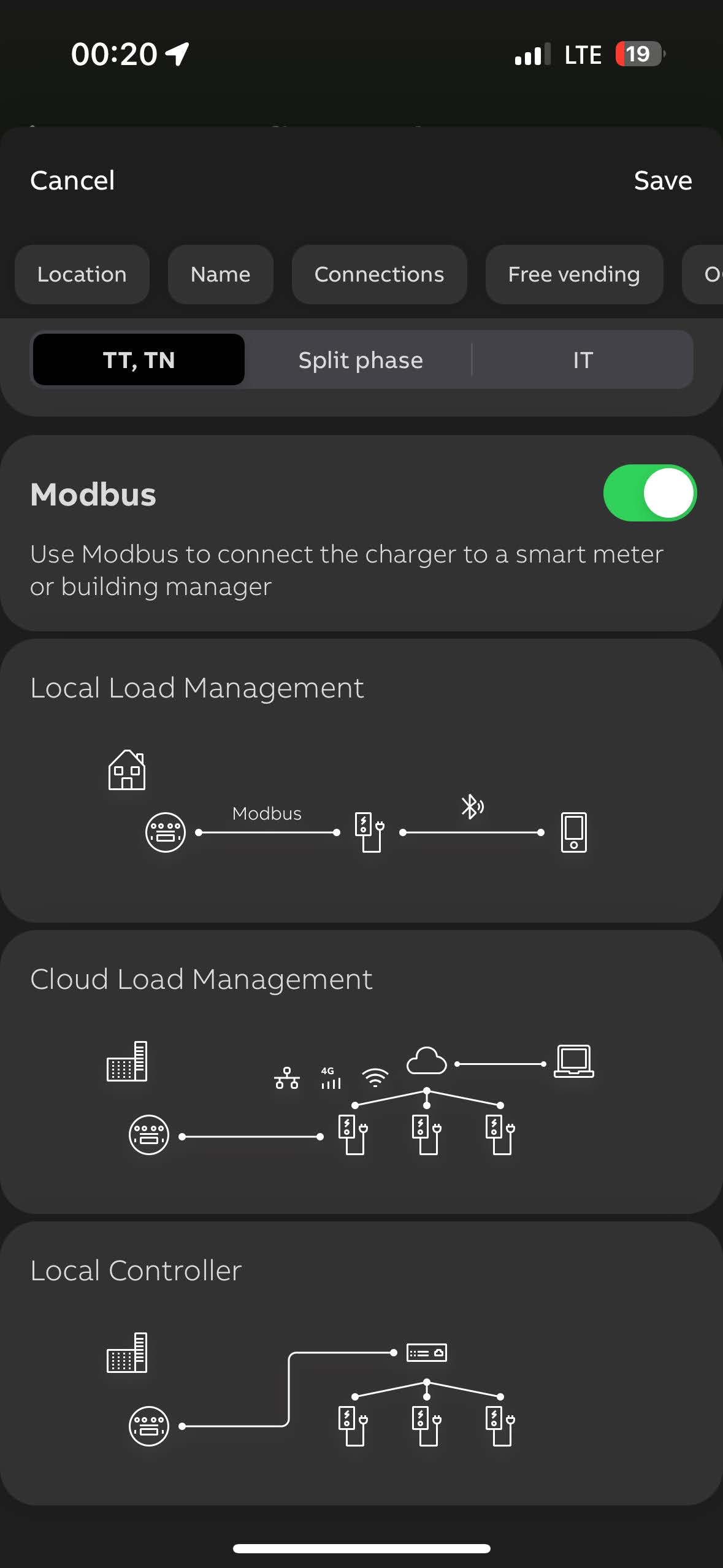

- Izpolnite parametre upravljanja z energijo (omogočite Modbus):
2.1.4 Nastavitve Modbus parametre za polnilnico v TerraConfig aplikaciji.

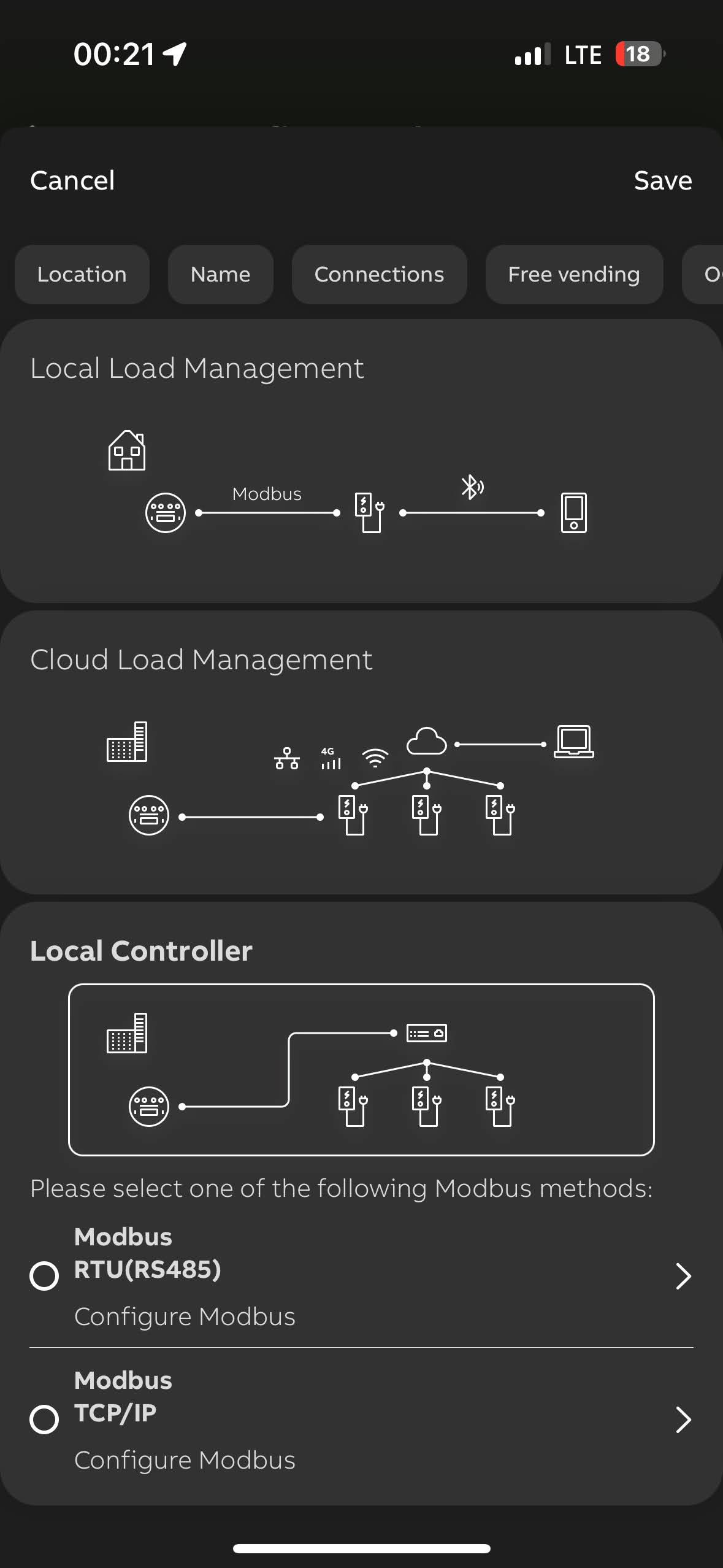

- izberite "Local Contoller"

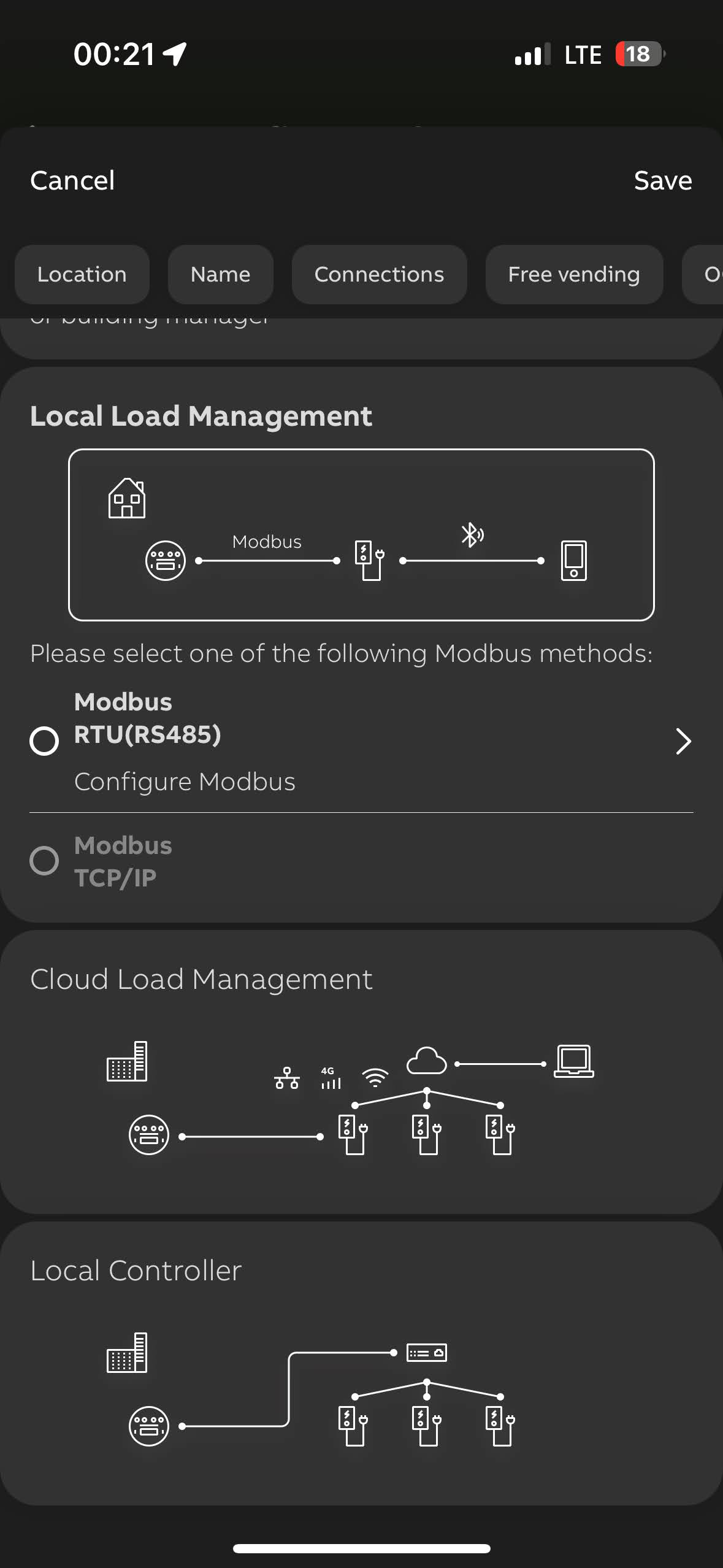

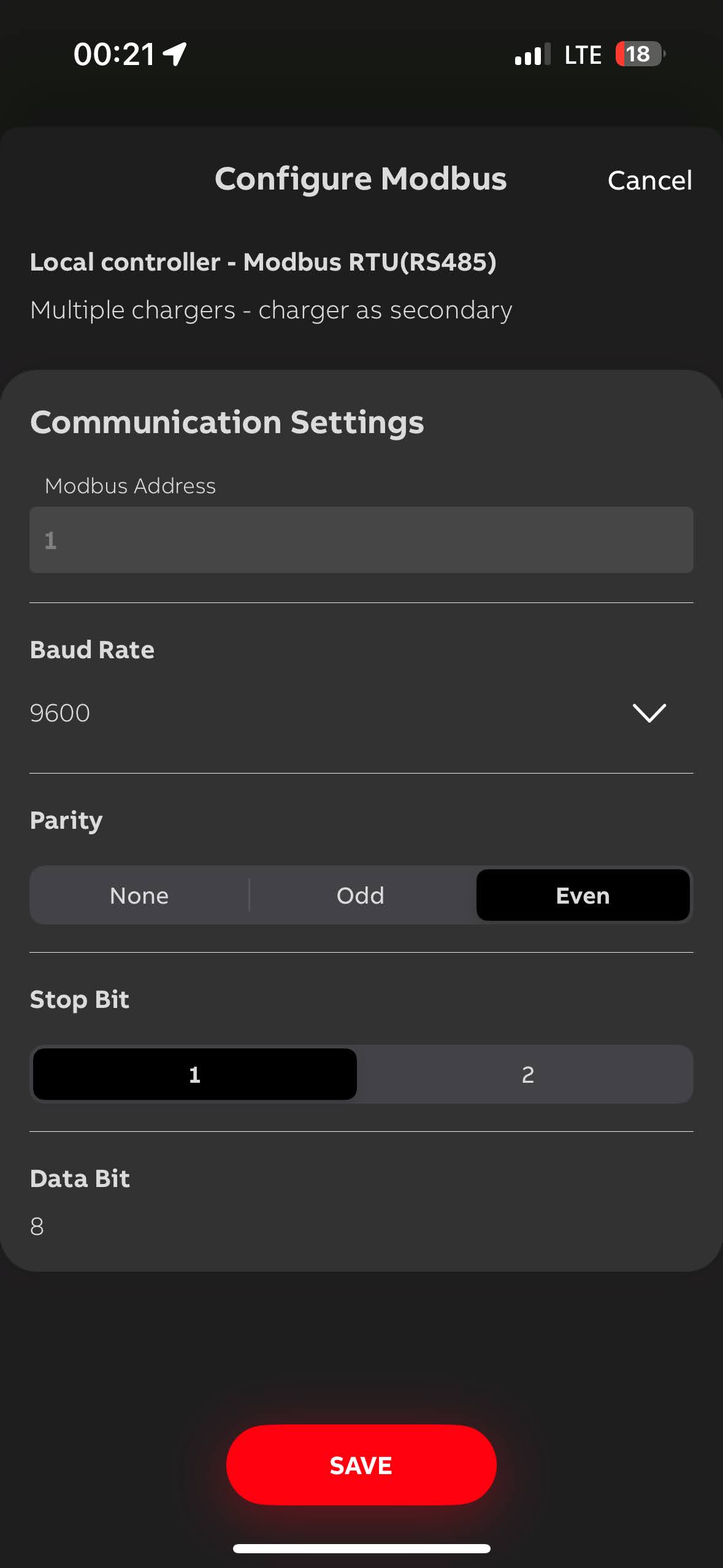

- Nastavitve Modbus (RTU):
Enake nastavitve je potrebno uporabiti na krmilniku Reduxi za RS485 port1 ali port2.

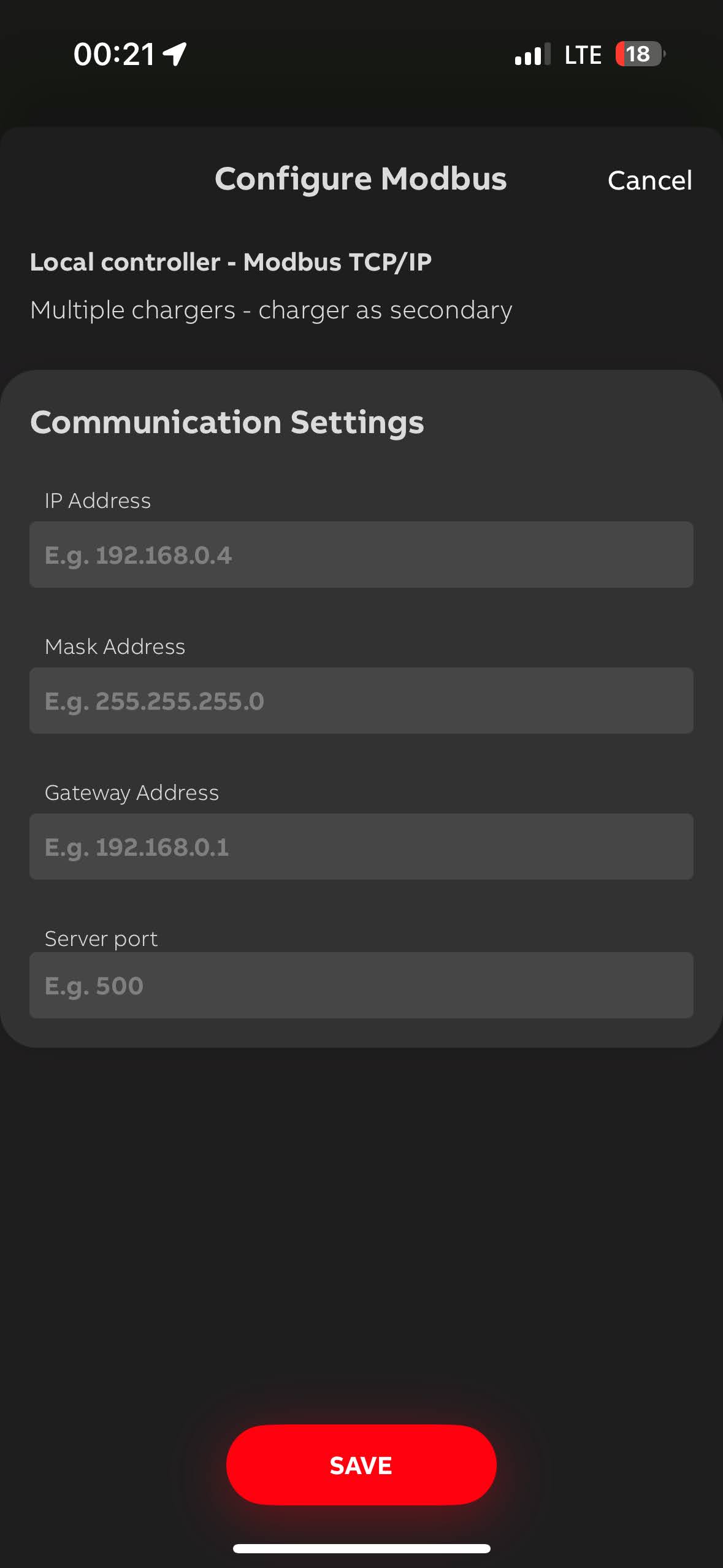

- Nastavite parameter za Modbus TCP/IP za komunikacijske namene s krmilnikom Reduxi.
2.1.4 Povežite se z Wifi
3. OCPP komunikacija s polnilnico ABB Terra AC Wall-box in krmilnikom Reduxi
3.1 Dodajte napravo
Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.
3.2 Izberite napravo, ki jo želite dodati
V prvem koraku izberite osnovne nastavitve:
- Izberite vrsto naprave: EV polnilnica,
- Izberite vrsto: OCPP 1.6 - JSON,
- In določite ime.
4.3 Konfiguracija naprave za OCPP
Drugi korak se navezuje na komunikacijski kanal, za uspešno vzpostavitev OCPP komunikacije. Kot prvo je potrebno izpolniti identifikator naprave, pridobljen iz aplikacije TerraConfig.
Identifikator naprave ("unique OCPP ID") se lahko pridobi iz polnilnice (na desni strani polnilnice se nahaja koda TACW11-4-......) ali preko aplikacije TerraConfig. Identifikator je potrebno nastaviti/vpisati v komunikacijskem kanalu pod "Device Identifier"
V primeru uporabe protokola OCPP JSON 1.6, je potreben poznati URL strežnika OCPP, ki ga ustvari krmilnik Reduxi. URL je mogoče dobiti neposredno v komunikacijskem kanalu pod zadnjo vrstico.
Primer URL-ja: ws://192.168.1.200/ocpp/1.6/json/
4.4 Konfigurirajte nastavitve OCPP v TerraConfig aplikaciji
Povezava do: 2.1.2 Parametri strežnika OCPP polnilnika v aplikaciji TerraConfig
4.5 Preizkusite komunikacijo
Če želite izvesti test ali je komunikacija OCPP vzpostavljena, lahko izvedete preizkus komunikacije s pomočjo gumba »Test communication«, ki se nahaja spodaj desno za vsemi polji komunikacijskega kanala.
Obstajajo trije različni primeri komunikacijskega odziva.
1. primer: komunikacija deluje pravilno.
2. primer: ni mogoče komunicirati z napravo 1, ID naprave ni nastavljen ali je drugačen.
Primer 3: Naprava s komunikacijo OCPP 1.6 ni najdena.
4. Komunikacija Modbus TCP/IP med polnilnico ABB Terra AC Wall-box in krmilnikom Reduxi
Dokument namenjen za Modbus komunikacijo do ABB Terra AC Wall-box polnilnice:
4.1 Dodajte napravo (polnilnica ABB Terra AC Wall-box)
Kot prvo se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.
4.2 Izberite napravo, ki jo želite dodati
V prvem koraku izberite osnovne nastavitve:
- Izberite vrsto naprave: EV polnilnica,
- Izberite vrsto: ABB Terra AC Wall-box,
- in določite ime.
4.3 Konfiguracija naprave za Modbus TCP/IP
Drugi korak se navezuje na komunikacijski kanal, kjer se vzpostaviti komunikacije Modbus TCP/IP do polnilnice. Prvo vpišite pridobljen IP od polnilnice ter definirajte Modbus ID, ki je privzeto nastavljen na 1.
4.4 Preizkusite komunikacijo
Če želite zagotoviti, da je komunikacija Modbus TCP/IP vzpostavljena, lahko izvedete komunikacijski test s pomočjo gumba "Test communication button", ki se nahaja spodaj desno za vsemi polji komunikacijskega kanala.
Primer IP: 192.168.2.201
Obstajajo trije različni primeri komunikacijskega odziva.
1. primer: komunikacija deluje pravilno in bere:
Primer 2: Ni mogoče komunicirati z napravo na IP = 192.168.2.201, IP naprave je drugačen:
Primer 3: Izbrana vrata niso pravilna, preverite vrata za Modbus TCP/IP:
4.5 Privzeti parametri
Izpolnite napredne nastavitve in izberite parametre, prikazane na spodnji sliki. Nastavitve se lahko razlikujejo glede na potrebe lokacije. Ko končate, na zaslonu kliknite gumb »Končano«.
5.1 Odčitki iz naprave z uporabo OCPP ali Modbus TCP/IP protokola
Namen te točke je pokazati, kako preveriti odčitke z naprave. To se naredi pod 'Naprava/zadnja meritev'.
Ko je naprava uspešno dodana prek konfiguratorja, jo lahko spremljate preko spletne aplikacije Reduxi .
