Povežite AXIbox 11K do Reduxi krmilnika

Posodobljen

Povežite Reduxi s polnilnico AXIbox 11K preko Wi-Fi-ja z uporabo protokola OCPP. Prožnost Reduxi sistema omogoča zmanjšanje stroškov do 30 % .

1. Aplikacija Evchargo




1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Aplikacija je na voljo v trgovini Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Aplikacija je na voljo v trgovini Apple App Store:

https://apps.apple.com/gb/app/evchargo/id1533765408



2. Povežite se z aplikacijo Evchargo

2.1 Prijava/registracija v aplikacijo Evchargo

Odprite aplikacijo in se prijavite ali registrirajte nov račun. Domača stran ("Welcome page") je prikazana spodaj.






2.1.1 Aplikacija Evchargo za nastavitve polnilnice.

  • Dodaj novo skupino:


  • Dodajte nov polnilnico:

IMG_6984.PNG:

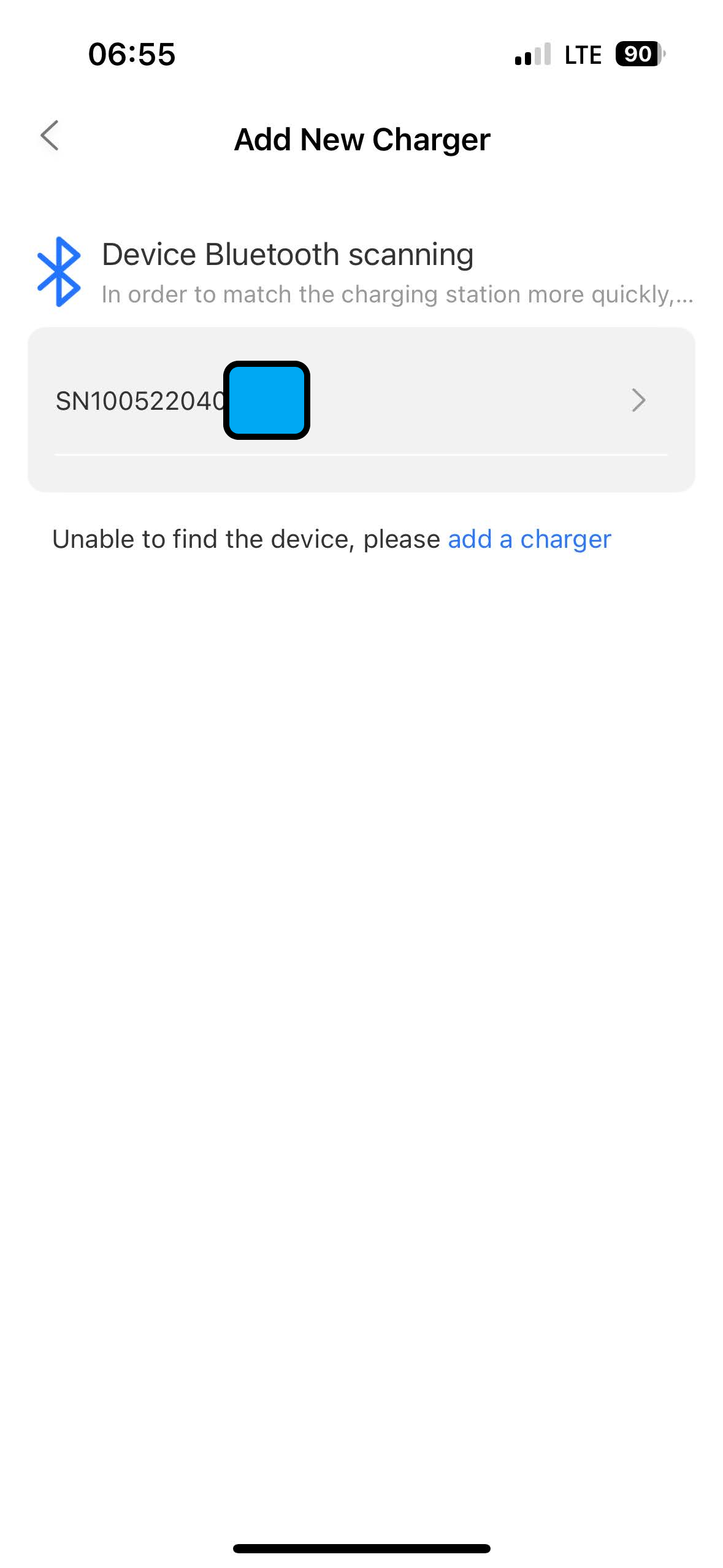

  • Uporabite Bluetoothm za iskanje in izberite napravo:

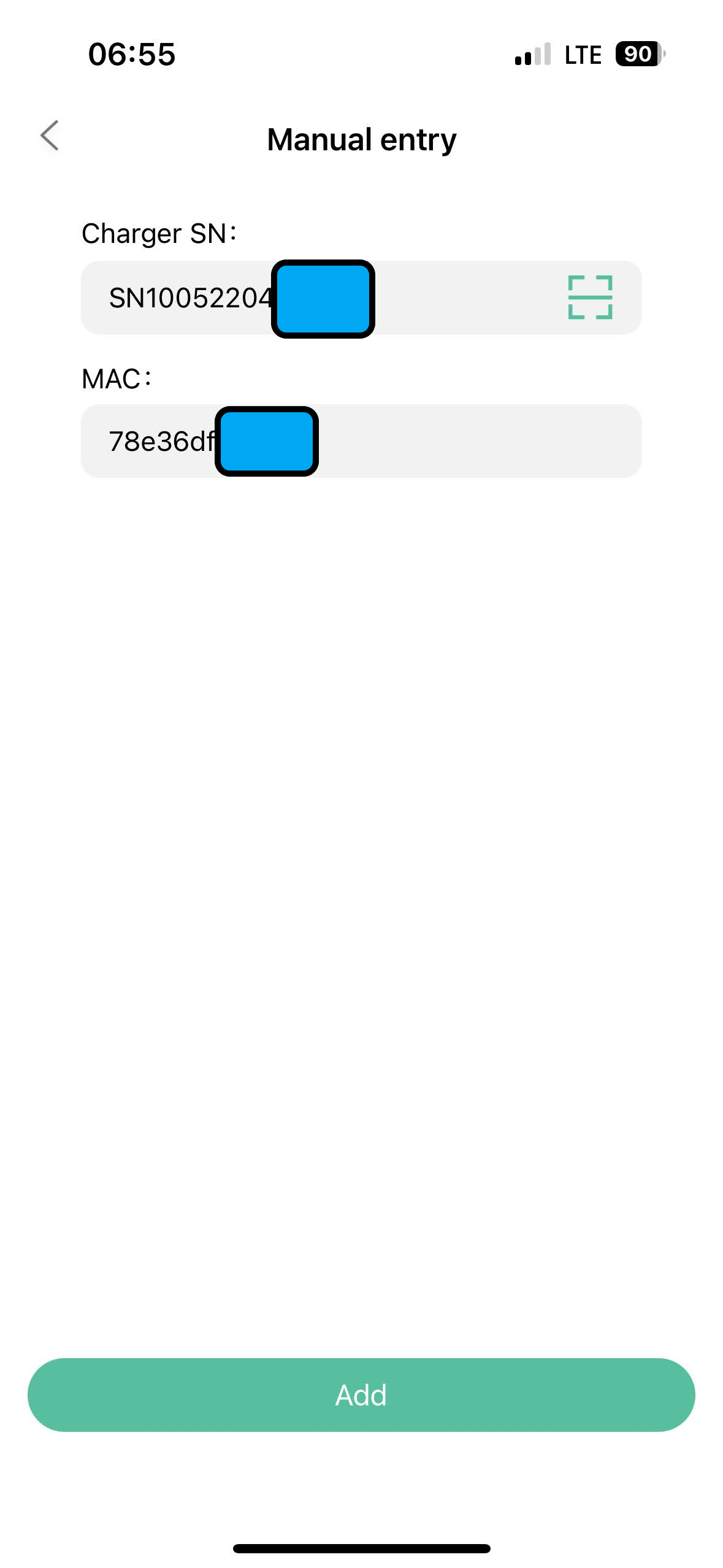

  • Dodajte napravo:

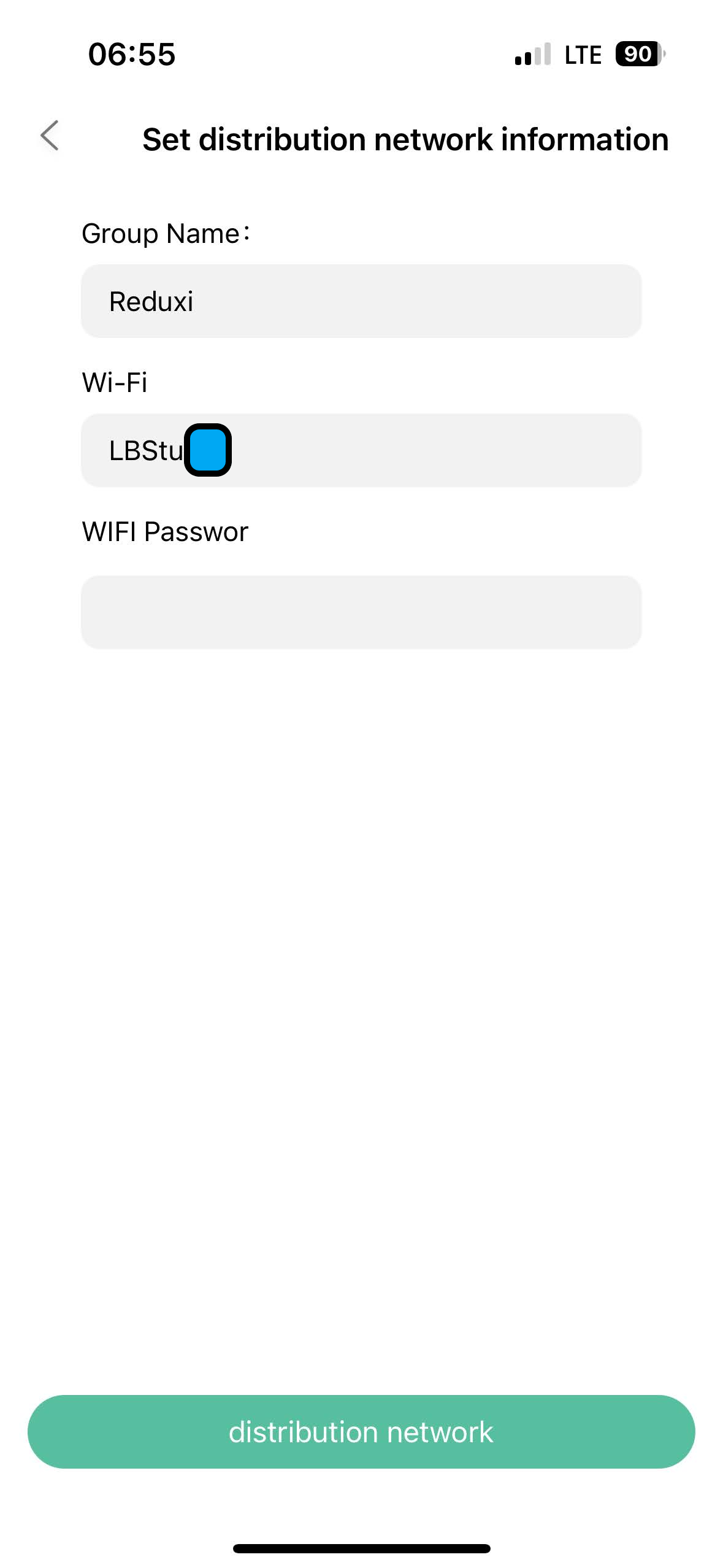

  • Povežite se z Wifi:

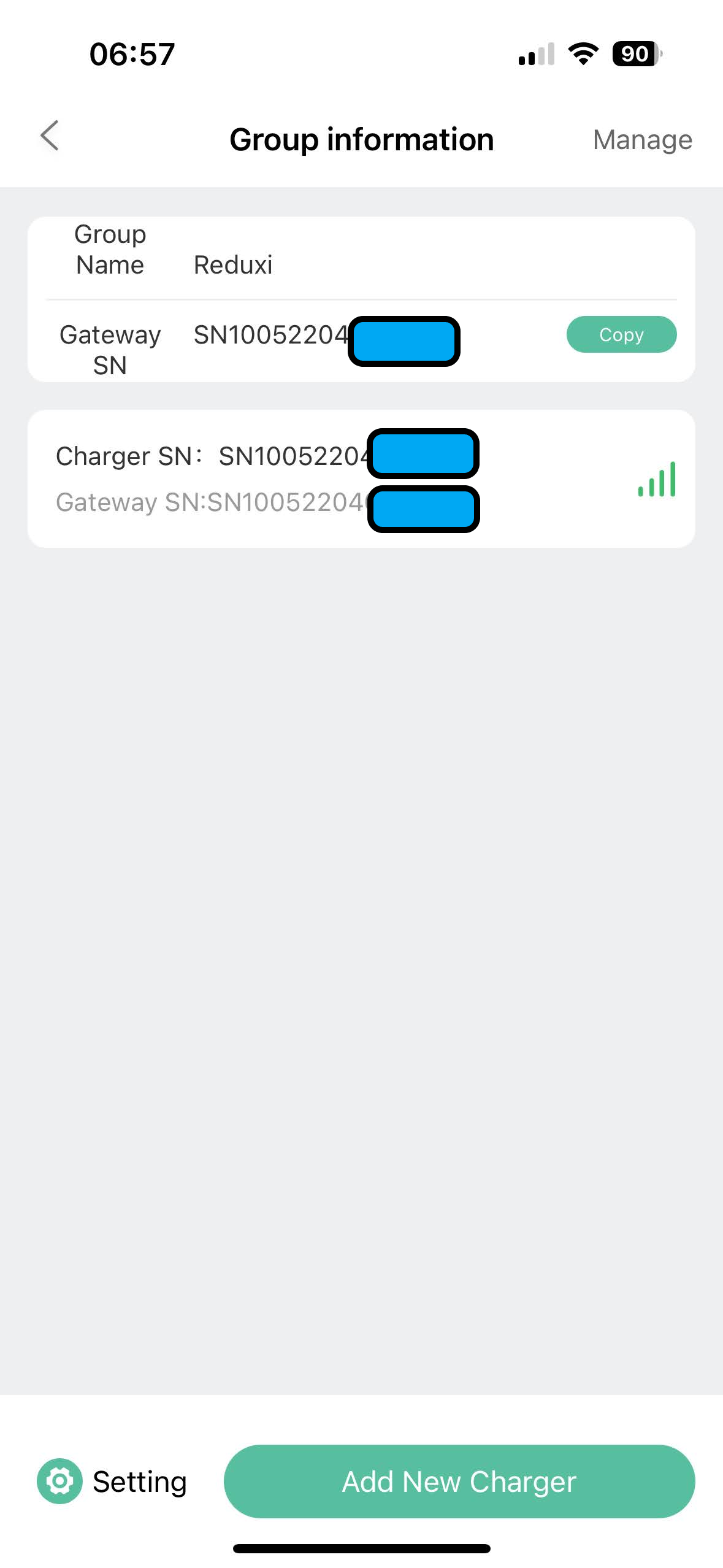

  • Ko se povežete z Wifi, kliknite gumb »Settings« spodaj levo:

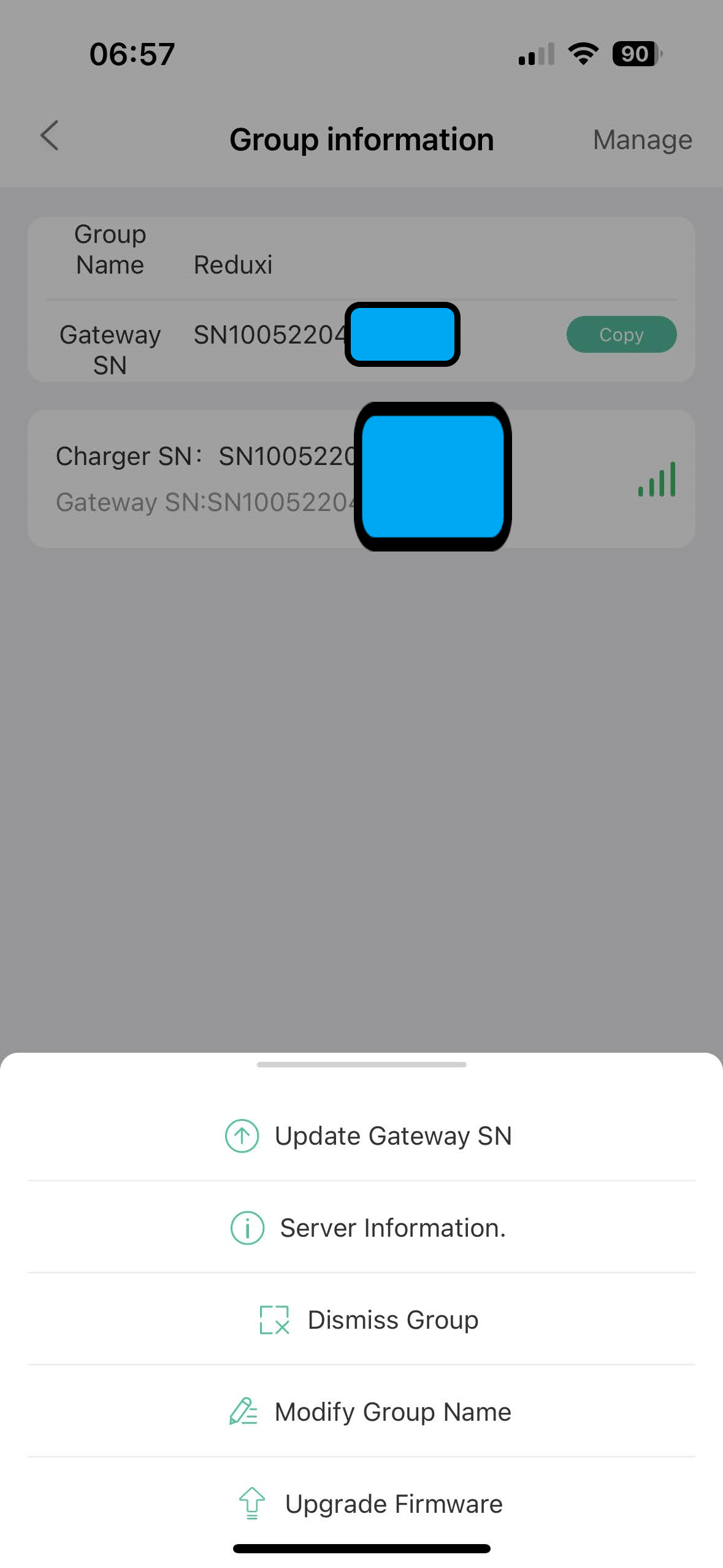

  • Kliknite gumb s podatki o strežniku ("Server Information"):

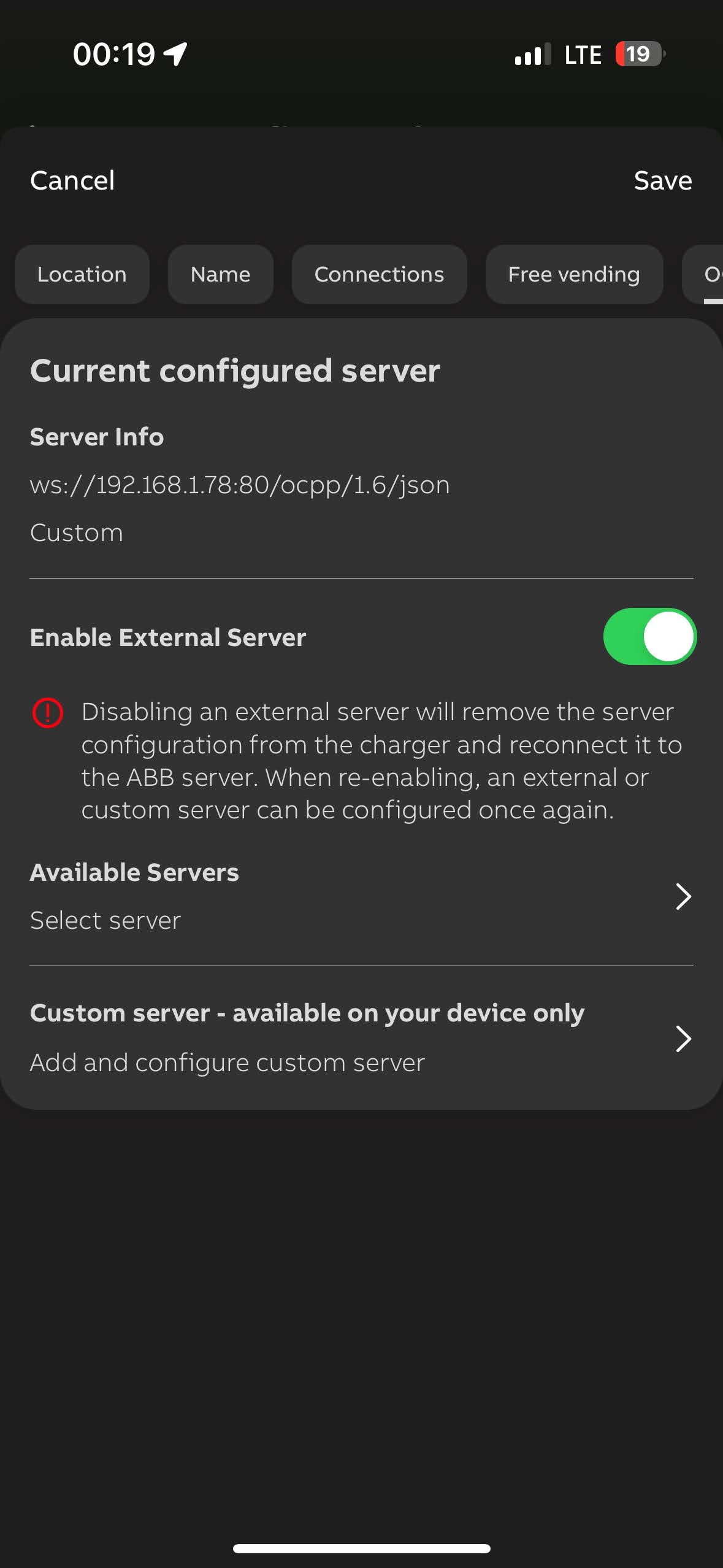

  • Izpolnite podatke strežnika, kot je prikazano spodaj:

URL strežnika OCPP se pridobi iz krmilnika Reduxi.

Primer URL = ws://192.168.1.78/ocpp/1.6/json/

Vrsta protokola = WS

IP/Domain = 192.168.1.78

Port = 80 (za protokol WS)

Path = /ocpp/1.6/json/

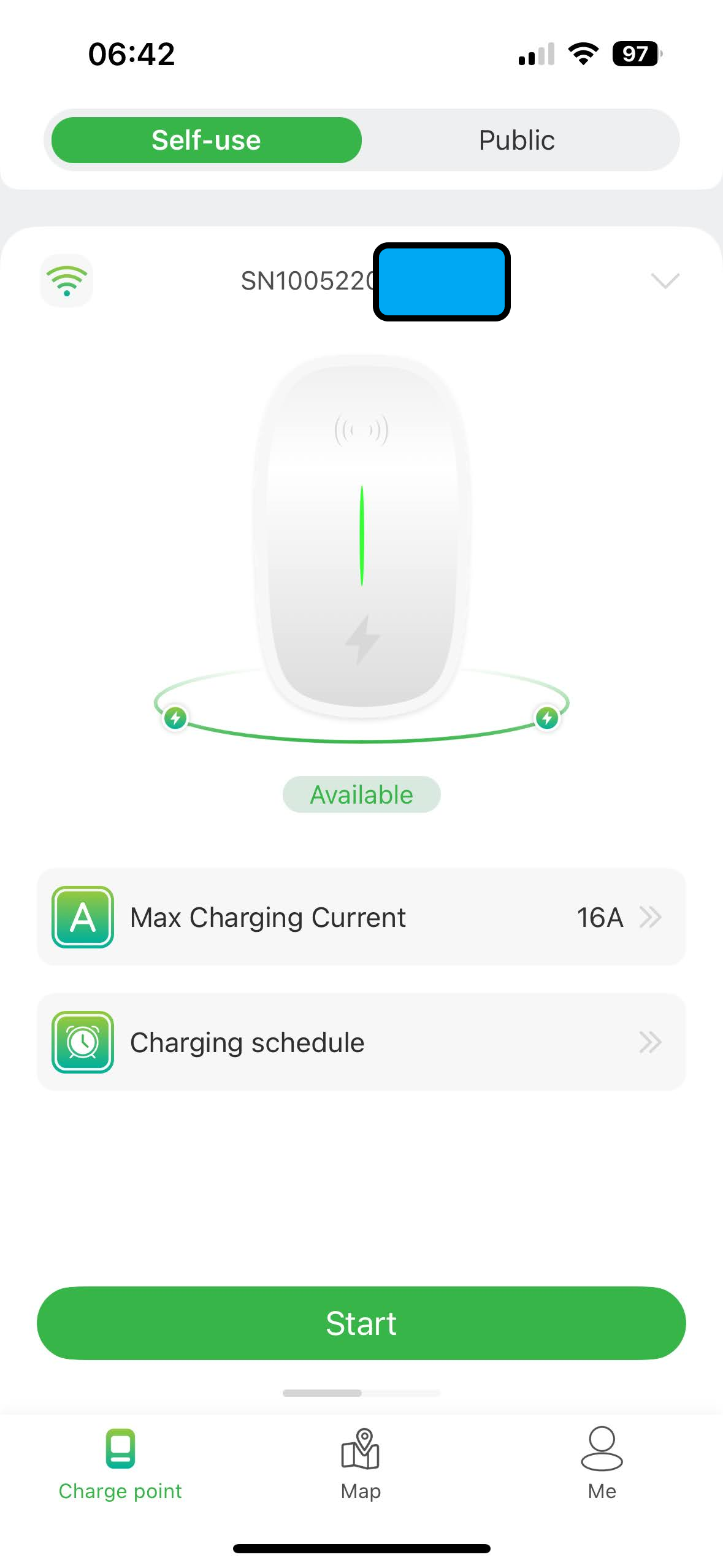

  • Zadnji korak je domača stran povezane polnilnice:






3. OCPP komunikacija med polnilnico AXIbox 11K in krmilnikom Reduxi

3.1 Dodajte napravo

Kot prvo se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »+Add device«.



3.2 Izberite napravo, ki jo želite dodati

V prvem koraku izberite osnovne nastavitve:

  • Izberite vrsto naprave: EV polnilnica,
  • Izberite vrsto: OCPP 1.6 - JSON,
  • Poimenujte napravo.

3.3 Konfiguracija naprave za povezavo preko OCPP

Drugi korak se uporablja za komunikacijski kanal, nemenjen za vzpostavitev komunikacije s pomočjo OCPP protokola. Kot prvo izpolnite identifikator naprave (serijska številka polnilnice AXIbox 11K), pridobljen iz aplikacije Evchargo ter ga prelepite v polje "Device ID".

V primeru uporabe protokola OCPP JSON 1.6, je potreben poznati URL strežnika OCPP, ki ga ustvari krmilnik Reduxi. URL je mogoče pridobiti neposredno iz zadnjega polja komunikacijskega kanala.

Primer URL-ja: ws://192.168.1.78/ocpp/1.6/json/




3.4 Preizkusite komunikacijo

Če želite zagotoviti, da je komunikacija OCPP vzpostavljena, lahko izvedete preizkus komunikacije prek gumba »Test communication«, ki se nahaja spodaj desno pod vsemi polji komunikacijskega kanala.


Obstajajo trije različni primeri komunikacijskega odziva.

1. primer: komunikacija deluje pravilno.

dodaj napravo - preveri komunikacijo.png

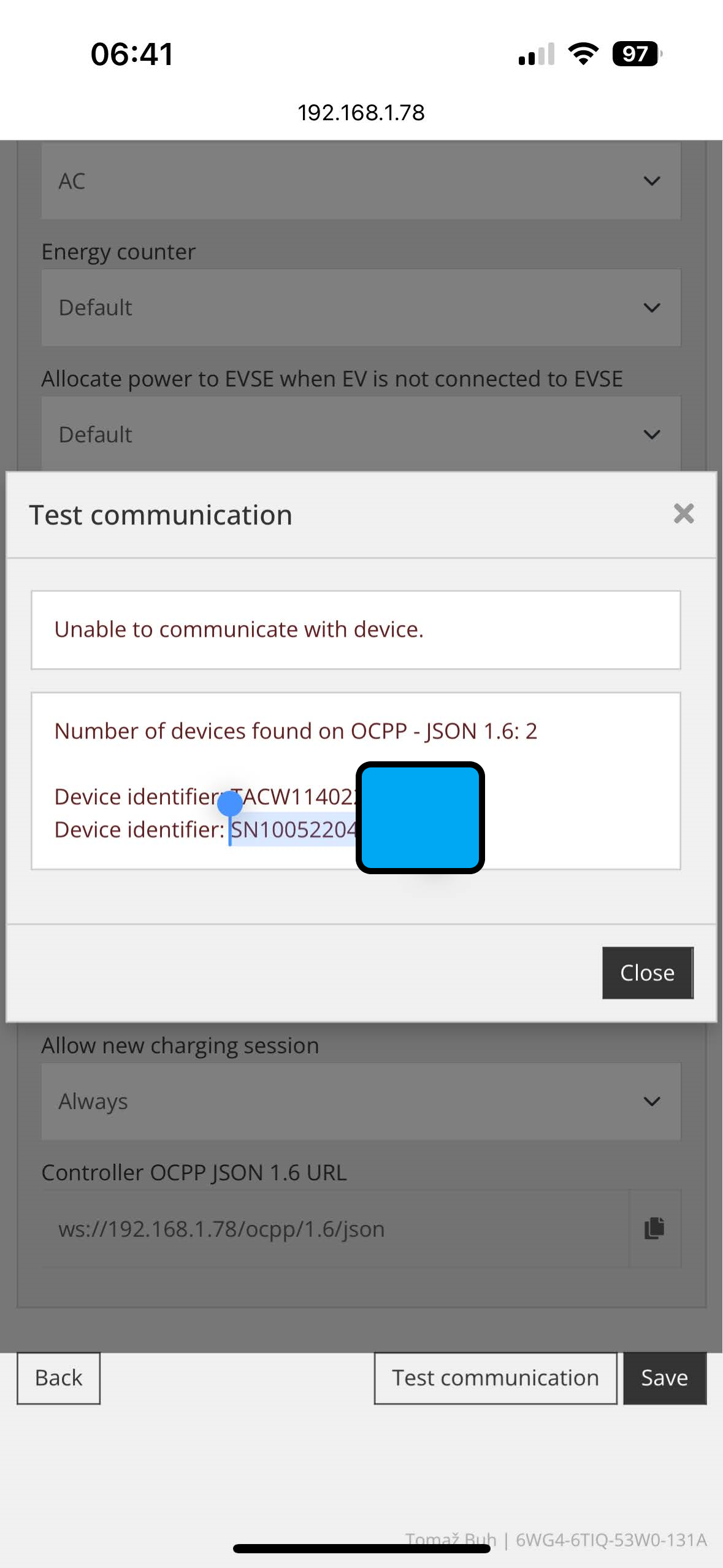

2. primer: komunikacija z napravo z določenim ID-jem ni mogoča, naprava se prijavlja na OCPP strežnik z drugačnim ID-jem.

dodajte napravo - preverite identifier.png

Primer 3: nobena naprava se ne prijavlja s pomočjo komunikacije OCPP 1.6 nas strežni Reduxi-ja.



4. Odčitki iz naprave

Namen te točke je prikazati postopek preverjanja odčitkov naprave. To storite tako, da v meniju izberete možnost "Naprava / Zadnja meritev"


Ko je naprava uspešno dodana prek konfiguratorja, jo lahko spremljate preko spletne aplikacije Reduxi .
