Povezava med krmilnikom Reduxi polnilnico GL Charge Litebox, kombinacija le-teh omogoča upravljanje DLMS za zaščito priključenih naprav lokacije.

1. Logotip

2. Povezava med polnilnico GL Charge LiteBox in osebnim računalnikom

2.1 Povezava med računalnikom in polnilnico

Za konfiguracijo polnilnice GL Charge LiteBox mora biti obe napravi povezani v isto omrežju. Ko je ta  kriterij izpolnjen, se lahko uporabnik poveže na vmesnik polnilnice v spletnem brskalniku.

Postopek:

• Prilepite/zapišite IP z dodatkom vrat ("port") polnilnice v brskalnik (primer 10.150.1.104:8080)
• Prijavite se z uporabniškim imenom: admin, geslom: glc999

2.2.1 Vmesnik polnilnice (Nastavitve polnilnice GL Charge LiteBox)

Koraki za nastavitve polnilnice:

• "Charger mode", nastavite na 1 = APP.
• "Set charger ID", nastavite na žejeno vrednsot (primer:1234)
• Zapišite/Prelepite "Server URL" (glejte 3.3 Konfiguracija naprave za povezavo preko OCPP)  pridobljen s strani Reduxi krmilnika.
• Pobrišite Authentication Key.

3. OCPP komunikacija med polnilnico GL Charge LiteBox in krmilnikom Reduxi

3.1 Dodajte napravo

Kot prvo se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »+Add device«.

3.2 Izberite napravo, ki jo želite dodati

V prvem koraku izberite osnovne nastavitve:

• Izberite vrsto naprave: EV polnilnica,
• Izberite vrsto: OCPP 1.6 - JSON,
• Poimenujte napravo.

3.3 Konfiguracija naprave za povezavo preko OCPP

Drugi korak se uporablja za komunikacijski kanal, namenjen za vzpostavitev komunikacije s pomočjo OCPP protokola. Kot prvo izpolnite identifikator naprave pridobljen iz spletnega brskalnika ("Set charger ID" 2.2.1),  prelepite ga v polje "Device ID".

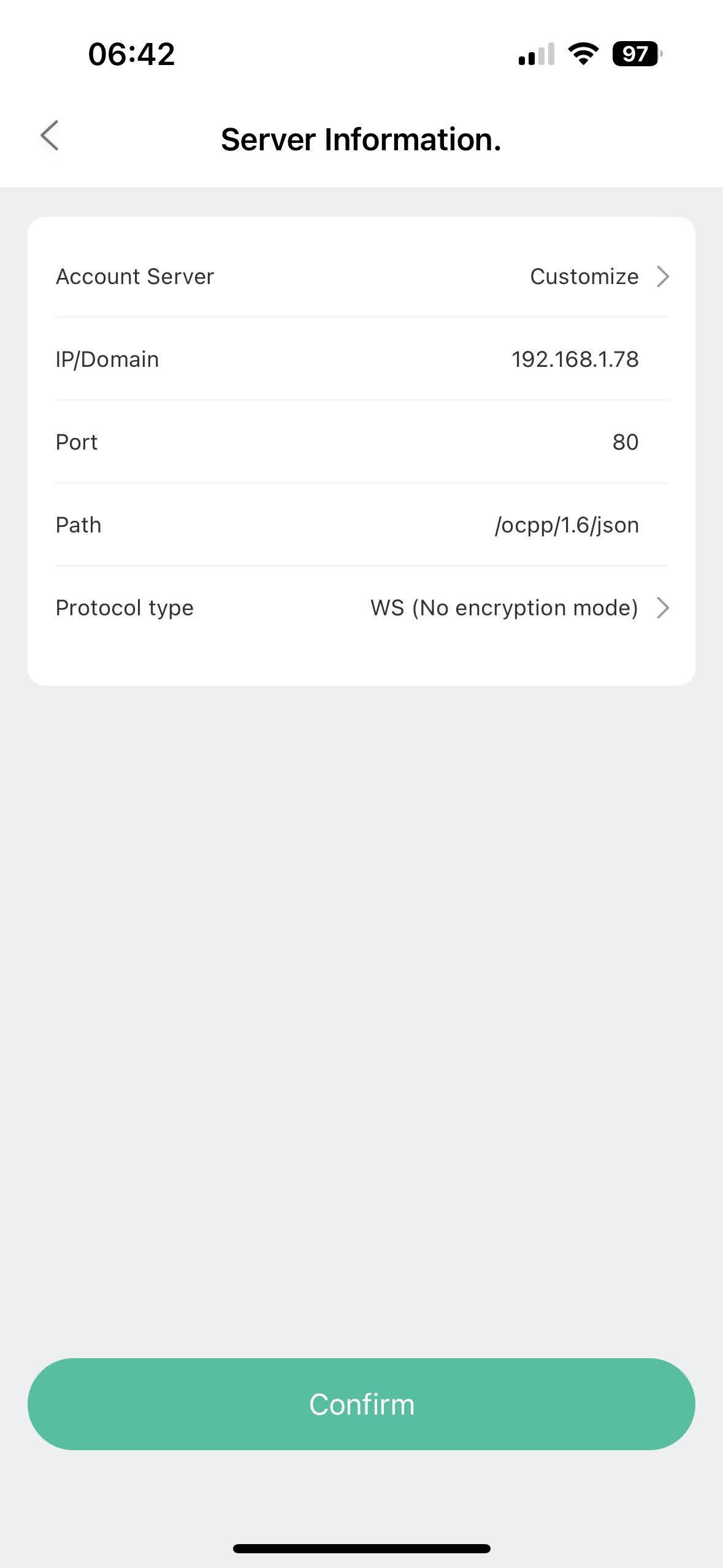

V primeru uporabe protokola OCPP JSON 1.6, je potreben URL strežnika OCPP, ki ga ustvari krmilnik Reduxi. URL je mogoče pridobiti neposredno iz zadnjega polja komunikacijskega kanala.

Primer URL-ja: ws://10.150.120/ocpp/1.6/json/

3.4 Preizkusite komunikacijo

Če želite zagotoviti, da je komunikacija OCPP vzpostavljena, lahko izvedete preizkus komunikacije prek gumba »Test communication«, ki se nahaja spodaj desno pod vsemi polji komunikacijskega kanala.

Obstajajo trije različni primeri komunikacijskega odziva.

1. primer: komunikacija deluje pravilno.

2. primer: komunikacija z napravo z določenim ID-jem ni mogoča, naprava se prijavlja na OCPP strežnik z drugačnim ID-jem.

Primer 3: nobena naprava se ne prijavlja s pomočjo komunikacije OCPP 1.6 nas strežni Reduxi-ja.

4. Odčitki iz naprave

Namen te točke je prikazati postopek preverjanja odčitkov naprave. To storite tako, da v meniju izberete možnost "Naprava / Zadnja meritev"

Ko je naprava uspešno dodana prek konfiguratorja, jo lahko spremljate preko spletne aplikacije Reduxi .
