Povezava med Reduxi in GL Charge GlowBox lahko upravlja DLM za zaščito električnih naprav na lokaciji.

1. Logotip

2. Povežite GL Charge GlowBox s Reduxi s pomočjo Modbus RTU

2.1 Fizična vezava med krmilnikom Reduxi in GL Charge GlowBox polnilnico

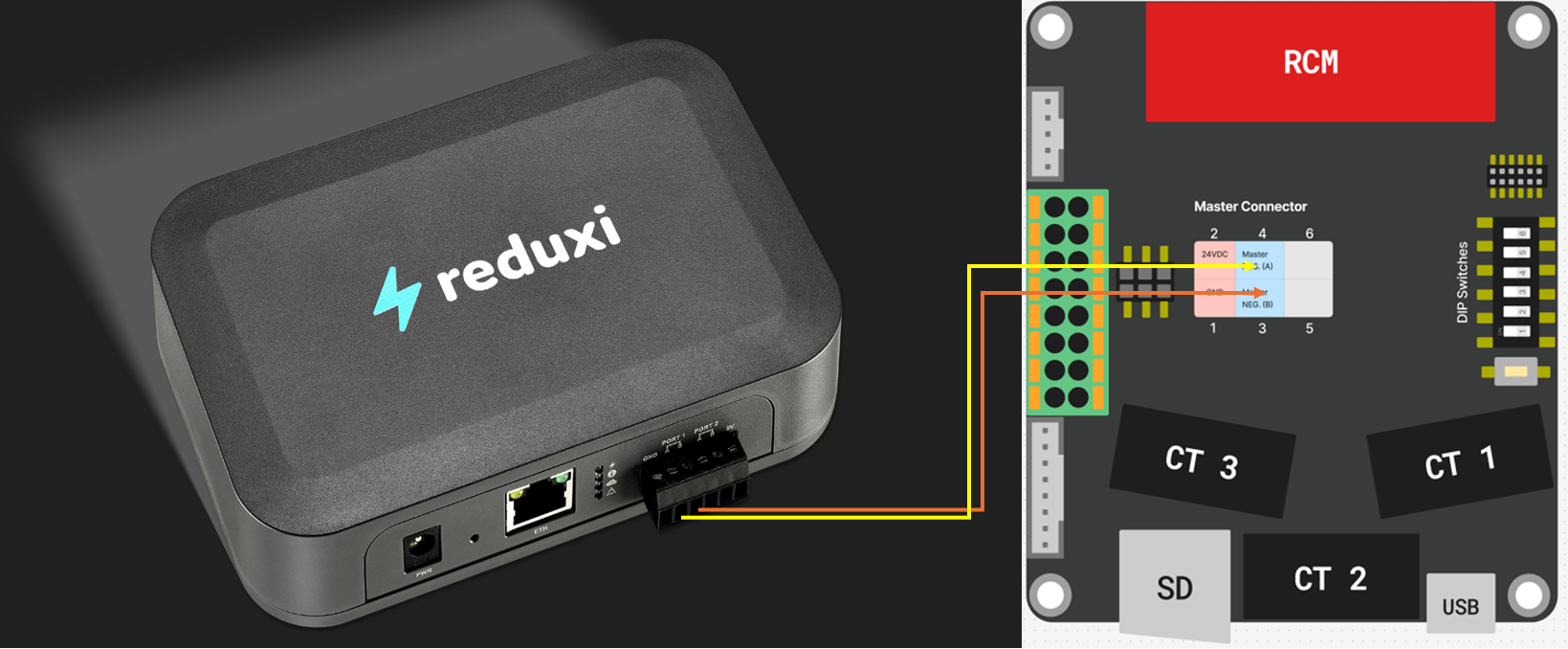

Za Modbus RTU je treba vzpostaviti fizično povezavo, kot je prikazano na spodnji sliki:

Za Modbus RTU pri polnilnici GL Charge GlowBox, morajo biti prva 4 od 6 "dip switch" stikala nastavljena na OFF, 5 in 6 "dip switch" stikala se uporabljajo za definiranje "slave" naslovo polnilnice.

primer:

"Dip swich" stikala (1,2,3,4) = OFF
"Dip swich stikala (5,6) = OFF in OFF--> naslov 1

3. Komunikacija Modbus RTU med GL Charge Glowbox in krmilnikom Reduxi

3.1 Dodajte napravo

Kot prvo se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.

3.2 Izberite napravo, ki jo želite dodati

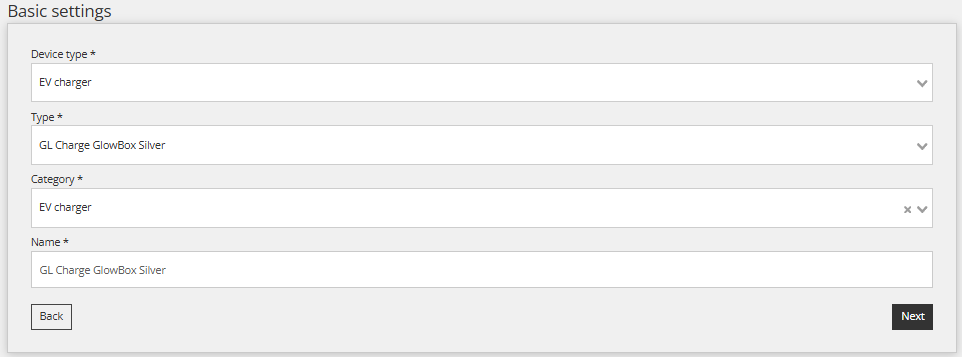

Izberite osnovne nastavitve:

• Izberite vrsto naprave: EV polnilnica,
• Izberite vrsto: GL Charge GlowBox Silver
• Poimenujte napravo.

3.3 Konfiguracija naprave za komunikacijski kanal za Modbus RTU protokol

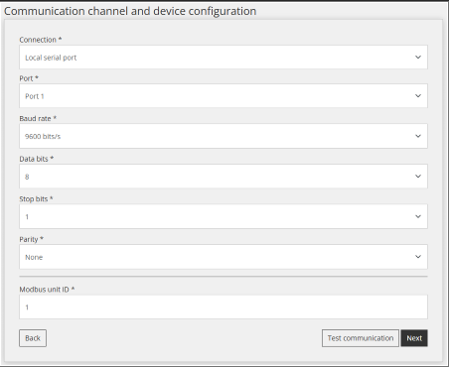

Vnesite zahtevane parametre, kot je prikazano na spodnji sliki. "Slave" naslovi se lahko razlikuje glede na nastavitve "Dip swich" stikala, točka 2.1.

3.4 Preizkusite komunikacijo

Če želite zagotoviti, da je komunikacija Modbus RTU vzpostavljena, lahko izvedete komunikacijski test prek gumba "Test communication button", ki se nahaja spodaj desno za vsemi polji komunikacijskega kanala.

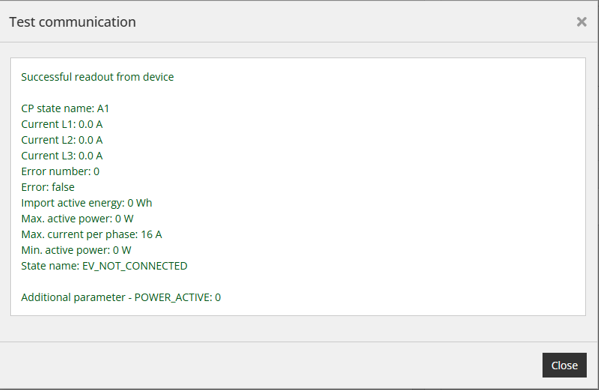

Komunikacijski odgovor:

4. Odčitki iz naprave

Namen te točke je pokazati, kako preveriti odčitke z naprave. To se naredi pod 'Naprava/zadnja meritev'.

Ko je naprava uspešno dodana prek konfiguratorja, jo lahko spremljate preko oblačne aplikacije Reduxi .
