Kako povezati polnilnice za električna vozila Zaptec GO, GO 2 in Pro z Reduxi Controllerjem
Polnilnice Zaptec povežite z Reduxi za dinamično porazdelitev bremena z orodji umetne inteligence.
Besedilni opis te slike

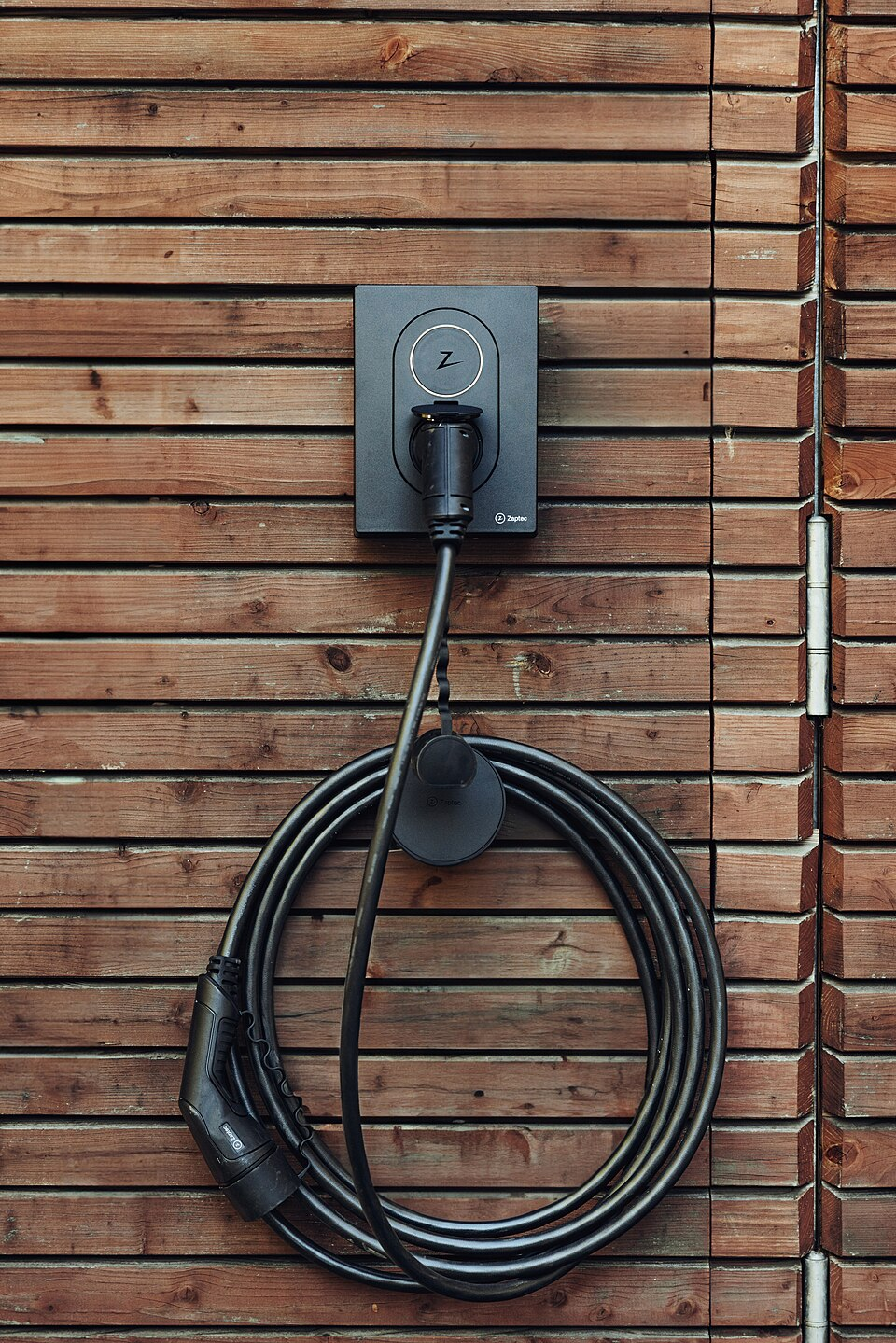

Fotografija temno sive stenske polnilnice za električna vozila na steni iz vodoravnih rjavih lesenih desk. Polnilnica je pravokotna plošča z zaobljeno ovalno vdolbino; v zgornjem delu je okrogel logotip s stilizirano črko Z v svetlem obroču, v spodnjem delu je vstavljen črn polnilni vtič, kabel visi navzdol. V spodnjem desnem kotu plošče je napis Zaptec. Pod njo je črn polnilni kabel zvit v veliko zanko in visi na okrogli črni držali; konektor z napisom Zaptec leži na spodnjem levem koncu zanke. Ob steni na desni poteka navpična kovinska cev.
1 Tehnična dokumentacija
Dokumenti in orodja podjetja Zaptec:
- How to install Zaptec Go 2 – Navodila za monterja: montaža, ožičenje, konfiguracija v aplikaciji Zaptec
- How to install Zaptec Pro – Navodila za monterja polnilnice Zaptec Pro
- Zaptec Installation Guide (Zaptec Go and Go 2, Swedish) – Navodila za namestitev, povezana v izvirnem članku
- Zaptec Portal – Portal za avtorizacijo Reduxi
2 Potrebna oprema
Potrebujete te komponente:
- Polnilnica Zaptec Go, Zaptec Go 2 ali Zaptec Pro
- Aplikacija Zaptec v pametnem telefonu (Android ali iOS)
- Dostop do portala Zaptec
- Reduxi Controller
- Reduxi P1 Ultra
- Omrežje Wi‑Fi za polnilnico
- Prenosnik ali tablica z internetno povezavo za nastavitev naprave v Reduxi
3 Priprava polnilnice in sistema Reduxi
3.1 Aplikacija Zaptec
Besedilni opis te slike
Logotip Zaptec: črn krožni obris s stilizirano črko Z v notranjosti, ob njem črn napis Zaptec na beli podlagi.
Aplikacija je na voljo v trgovini Google Play: https://play.google.com/store/apps/details?id=com.zaptec.zapapp
Aplikacija je na voljo v trgovini Apple App Store: https://apps.apple.com/no/app/zaptec/id1131162170
3.2 Namestitev polnilnice Zaptec Go, Go 2 ali Pro
Sledite navodilom podjetja Zaptec: Zaptec Installation Guide (glejte tudi točko 1).
3.3 Namestitev krmilnika Reduxi Controller in P1 Ultra
- Ko je namestitev polnilnice Zaptec Go, Go 2 ali Pro končana, povezavo polnilnice zamenjajte iz 4G na Wi-Fi.
- Namestite krmilnik Reduxi Controller.
- Namestite Reduxi P1 Ultra.
4 Prijava v spletni vmesnik Reduxi
Spletni vmesnik Reduxi lahko odprete na dva načina:
Besedilni opis te slike
Posnetek zaslona treh zaslonov mobilne aplikacije Reduxi drug ob drugem, s ciano okvirji in številčnimi značkami od 2 do 4. Levi zaslon (nadzorna plošča, temna tema): ikona menija zgoraj levo, označena z okvirjem in značko 2; logotip 'reduxi'; zavihka 'Real time data' (aktiven) in 'Statistics'; cena 5.79 € in temperatura 3.2 °C; diagram energijskega toka s hišo v sredini (-1.25 kW) in ikonami z vrednostmi 69.0 W, 1.3 kW, 1.1 kW (rdeč obroč), -165.0 W z 97 % (rdeč obroč) in vrednostmi 0.0 W spodaj; zavihka 'Power' in 'Energy'; spodnja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (stranski meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', vnosa '+ Add Reduxi location' in 'Reduxi devices' (označen z okvirjem in značko 3), nato 'My profile' in 'About app'. Desni zaslon (stran naprave): Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' z gumbom 'Activate tunnel connection' (označen z okvirjem in značko 4); kartica 'Unit details' s poljem 'Unit ID'.
Besedilni opis te slike
Posnetek zaslona iz dveh delov drug ob drugem. Levi del: zaslon mobilne aplikacije Reduxi na temnem ozadju. Zgoraj: gumb Back; slika črnega krmilnika Reduxi z dvema vratoma Ethernet in priključno sponko; status 'Connected' z ikono Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' z gumbom 'Download and install update'. Kartica 'Connect to configurator' z ikono ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' in gumb 'Open configurator', označen s ciano okvirjem in številčno značko 5. Spodaj: kartica 'Unit details' s poljem 'Unit ID' (vrednost ni vidna). Desni del: Reduxi Configurator, odprt v brskalniku, označen s ciano okvirjem in številčno značko 6. Glava: puščica nazaj, 'Tunnel connection', ikona osveževanja. Leva stranska vrstica z ikonami (strela, čip, strela, stolpčni diagram, zobnik). Stran 'Home' z zeleno ikono povezave. Zeleno obvestilo: 'New patch available. Click here to apply.' s križcem za zapiranje. Čas 09:12:56. Diagram energijskega toka s hišo v sredini (1.700 kW) in ikonami za omrežje (0.000 kW), sonce (1.700 kW), baterijo (zelena, 0.000 kW in 0.800 kW), napravo na levi (0.900 kW), električno vozilo ter polnilnik ali napravo spodaj. Oznaka 'Energy manager' spodaj.
http://reduxi.local. Naslov IP krmilnika najdete na seznamu naprav v usmerjevalniku ali v aplikaciji Reduxi pod Reduxi devices.admin · Geslo: admin (tovarniška nastavitev)Besedilni opis te slike
Posnetek zaslona prijavne strani Reduxi Configurator v oknu brskalnika Chrome. Naslovna vrstica prikazuje 'Not secure' in 'reduxi.local'; naslovna vrstica je označena s ciano okvirjem, njena povečana kopija (ciano okvir, besedilo 'Not secure reduxi.local') je prikazana levo in povezana s ciano črto. Ozadje strani: svetlosiva črtna risba hiše s sončnimi paneli (zelena), stenske polnilne enote, razsmernika, avtomobila in polnilnika. Zgoraj levo: logotip 'reduxi configurator'. Prijavno okno na sredini z naslovom 'Login', izbirnikom jezika (angleška zastava, 'English'), poljem za uporabniško ime in poljem za geslo ter temnim gumbom 'Login'.
Besedilni opis te slike
Posnetek zaslona spletnega vmesnika Reduxi Configurator po prijavi, svetla tema. Zgoraj levo: logotip 'reduxi configurator'. Glava: 'Home' levo, zelen status 'Connected' zgoraj desno. Leva stranska vrstica: razširjen razdelek 'Devices' s seznamom vnosov, nato strnjeni razdelki 'Manager', 'Configuration' in 'Settings'. Glavni del: diagram energijskega toka. Hiša v sredini z obročem, vrednost 24.20 kW. Ikona omrežja zgoraj levo, 24.20 kW (rdeča pika na črti). Ikona sonca zgoraj desno, vrednost '-'. Leva ikona (baterija ali naprava), 6.700 kW (zelena pika na črti). Desne ikone (hranilnik energije in naprava), vrednosti '-'. Ikona EV charger spodaj levo, 31.00 kW. Še ena ikona naprave spodaj desno. Oznaka 'Energy manager' pod hišo.
5 Dodajanje polnilnice Zaptec v Reduxi
S temi koraki dodate polnilnico Zaptec Go, Go 2 ali Pro.
5.1 Osnovne nastavitve
Lokalno se prijavite v Reduxi Configurator na krmilniku (glejte Točka 4) in kliknite + Add device.
Besedilni opis te slike
Posnetek zaslona leve stranske vrstice Reduxi Configurator. Zgoraj: logotip reduxi z besedilom CONFIGURATOR. Strnjena razdelka: Devices (ikona plus) in Strategies (ikona plus). Pod njima dva gumba drug ob drugem: Add device (ikona plus, označen z modrim okvirjem) in Add strategy (ikona plus). Pod njima dva vnosa: Settings in Profile. Območje desno od stranske vrstice je prazno in belo.
V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave. Primer za Zaptec GO 2:
- Device type:
EV charger - Type:
Zaptec GO 2 - Name: poljubno ime
Besedilni opis te slike
Posnetek zaslona čarovnika v Reduxi Configurator, 1. korak Basic settings. Prikaz korakov: 1 Basic settings (aktivno, črno), 2 Communication channel (sivo). Naslov: Basic settings. Polja: Device type *: EV charger (spustni seznam); Type *: Zaptec GO + Zaptec GO 2 (spustni seznam); Name *: Zaptec GO + Zaptec GO 2 (sivo besedilo). Gumba: Back (levo), Next (temen, desno).
Kliknite Next.
5.2 Nastavitve komunikacije
| Parameter | Vrednost |
|---|---|
| Možnost avtorizacije | Authorisation flow |
| Control type | All chargers |
| ID namestitve | Ni obvezen |
Kliknite Done.
Besedilni opis te slike
Posnetek zaslona čarovnika v Reduxi Configurator, 2. korak Communication channel. Prikaz korakov: 1 Basic settings, 2 Communication channel (oba črno). Naslov: Communication channel and device configuration. Sivo besedilo: There are no available connections. Polja: Authorization option * (rdeča zvezdica): Authorization flow (spustni seznam); Control type * (rdeča zvezdica): All chargers (spustni seznam); Installation ID: prazno. Namig pod poljem: Installation ID obtained on https://portal.zaptec.com/ under Installations -> (desired installation) -> Settings -> Copy installation ID. Gumba: Back (levo), Done (temen, desno).
5.3 Dovolitev dostopa Reduxi do polnilnice
Ko kliknete Done, se prikaže pojavno okno portala Zaptec. V njem Reduxi dovolite dostop do polnilnice:
- Prijavite se v portal Zaptec.
- Vnesite serijsko številko in kliknite Search, da poiščete polnilnice svoje namestitve. Serijsko številko najdete na sprednjem pokrovu polnilnice ali v portalu Zaptec.
- Izberite namestitev in kliknite Grant access. Sporočilo potrdi uspešno avtorizacijo.
Besedilni opis te slike
Posnetek zaslona majhnega okna brskalnika z naslovom Grant access to external party - Za... (portal Zaptec), naslovna vrstica portal.zaptec.com/access/confirm/9Y... (skrajšano), z gumbi za pomanjšanje, povečanje in zapiranje. Temno zelena stran z belo kartico. Naslov: Reduxi is requesting access to your installation. Besedilo: You own multiple installations, please provide a serial number for one of the charging stations in the installation you wish to grant access. Polje: Serial number (Required), prazno. Rjav gumb: Search (ikona povečevalnega stekla). Zasivljen gumb: Grant access. Gumb z obrobo: Cancel. Besedilo v nogi: Zaptec Portal @ 2015-2026 Zaptec Charger AS. Ob desnem robu okna je drsnik.
Besedilni opis te slike
Posnetek zaslona majhnega okna brskalnika z naslovom Grant access to external party - Za... (portal Zaptec), naslovna vrstica portal.zaptec.com/access/confirm/9Y... (skrajšano), pomaknjeno navzdol. Temno zelena stran z belo kartico. Naslov: Reduxi is requesting access to your installation. Izbirni vnos namestitve z ikono hiše: (ime namestitve izpuščeno). Besedilo: By granting access, Reduxi will be able to see charge history and other details for this installation. They will also be able to change settings for the installation and the installation charging stations. Besedilo: Permissions can at any time be revoked using the Zaptec app or Portal. Povezava z ikono: Select another installation. Rjav gumb: Grant access. Spodaj gumb z obrobo: Cancel. Ob desnem robu je drsnik.
Besedilni opis te slike
Posnetek zaslona majhnega okna brskalnika (Chrome, temna naslovna vrstica z gumbi za pomanjšanje, povečanje in zapiranje). Naslov zavihka in naslovna vrstica: 10.4.2.158/api/device/auth/callback (skrajšano z ...). Varnostni indikator: Inte säker [švedsko: ni varno] z opozorilnim trikotnikom; ob desnem robu naslovne vrstice ikona za prevod. Vsebina strani na beli podlagi: naslov Authorization successful (krepko), besedilo You can close this tab. Preostanek strani je prazen in bel.
Polnilnica Zaptec je zdaj dodana v Reduxi.
6 Preverite meritve
6.1 Zadnje meritve
Odprite polnilnico pod Devices v Reduxi Configurator in kot dodatni preizkus preverite vrednosti.
6.2 Vklop upravljanja z Reduxi
Za dinamično porazdelitev bremena z Reduxi nastavite control type naprave na AUTO. Šele nato ukazi strategije vplivajo na polnilnico. Strategijo določite, kot je opisano v Strategije za krmilnik Reduxi.
✓ Povzetek
Priprava (točke 1–3): Pridobite dokumente Zaptec. Namestite polnilnico, aplikacijo Zaptec, krmilnik Reduxi Controller in P1 Ultra. Povezavo polnilnice zamenjajte iz 4G na Wi-Fi.
Polnilnica Zaptec (točka 3): Polnilnico Zaptec Go, Go 2 ali Pro namestite po navodilih za namestitev Zaptec.
Dodajanje v Reduxi (točki 4–5): Prijavite se v spletni vmesnik Reduxi. Napravo dodajte kot EV charger. Izberite Authorisation flow in All chargers, kliknite Done in dovolite dostop v portalu Zaptec.
Zagon (točka 6): Preverite zadnje meritve. Nastavite control type na AUTO. Določite strategijo.
→ Pogoste težave
| Težava | Rešitev |
|---|---|
| Polnilnica ni najdena v portalu Zaptec | Vnesite serijsko številko s sprednjega pokrova polnilnice ali iz portala Zaptec (glejte točko 5). |
| Polnilnica po namestitvi ostane brez povezave | Povezavo polnilnice zamenjajte iz 4G na Wi-Fi (glejte točko 3). |
| Krmilnik in polnilnica sta v različnih omrežjih | To deluje. Platforma Zaptec izmenjuje podatke med njima. |
| Open configurator se ne odpre ali ostane prazen | Tunel še ni aktiven. Počakajte približno 30 sekund in preverite, ali je krmilnik na spletu. |
Prijava z admin je zavrnjena |
Geslo je bilo spremenjeno med namestitvijo. Vprašajte monterja. Geslo računa Reduxi tu ne deluje. |
reduxi.local se ne naloži |
Vaša naprava ni v istem omrežju kot krmilnik. Uporabite naslov IP ali tunelsko povezavo. |
| Test komunikacije ne uspe, naprava je videti brez povezave | Preverite dosegljivost, naslov IP / vrata / unit ID in ali je protokol na napravi omogočen. |
